V226HQLH - 显示器 ACER - 免费用户手册

品牌	宏碁
型号	V226HQLH
产品类型	LCD 显示器
屏幕尺寸	21.5 英寸（55 厘米）
最大分辨率	1920 x 1080 @ 100 Hz（HDMI）
面板技术	VA
亮度	200 cd/m²（典型值）
对比度	3000:1（典型值）
响应时间	4 ms（GTG）
视角	178° 水平/垂直
颜色数量	1670 万
输入接口	VGA、HDMI
电源	外接适配器 24 W
功耗（工作模式）	14 W（典型值）
尺寸（长 x 高 x 宽）	493.1 x 406.0 x 179.9 mm
净重	2.3 kg
倾斜角度	-5° 至 15°
壁挂安装	支持 VESA 100 x 100 mm
功能	亮度/对比度调节、预设模式、OSD 锁定
保养	用软布和无溶剂清洁液擦拭
安全	请勿自行拆机，请联系授权技术人员
工作温度	0° 至 40°C

常见问题 - V226HQLH ACER

如何清洁我的宏碁 V226HQLH 显示器屏幕？

关闭显示器并拔掉电源线。将无溶剂清洁液喷在软布上，然后轻轻擦拭屏幕。切勿使用刺激性化学品。

包装内包含哪些线缆？

包装内含电源适配器/线、一根VGA线，可能还有一根HDMI线（可选），以及支架和快速入门指南。

如何调节显示器的倾斜角度？

手动向前或向后旋转屏幕即可调节倾斜角度。倾斜范围是-5° 至 15°。

屏幕保持黑屏怎么办？

首先检查电源线是否插紧，电源按钮是否开启（绿灯亮）。确保信号线（VGA/HDMI）正确连接到电脑。如果问题仍然存在，请联系授权技术人员。

如何切换输入源（VGA/HDMI）？

在 OSD 非活动状态下，按 >（上/下）按钮滚动切换输入源。您也可以按 MENU 按钮进入 OSD 菜单，然后选择输入源。

如何进入 OSD 菜单？

按 MENU/确认 按钮显示 OSD。使用 上/下 按钮导航，按 MENU 按钮确认。按 模式/退出 按钮退出。

我可以将此显示器挂墙安装吗？

可以，显示器兼容 VESA 100 x 100 mm 标准。使用 M4 螺丝（未随附）固定壁挂支架。

显示器的功耗是多少？

工作模式下典型功耗为 14 W。待机和关机模式下典型功耗为 0.5 W。

有哪些节能模式？

当检测不到信号时，显示器会自动进入待机模式。您也可以在 OSD 菜单中配置节能模式。

在哪里可以找到最新的驱动程序更新？

请访问 宏碁 技术支持网站 support.acer.com。搜索您的型号 V226HQLH 以下载驱动程序和手册。

用户手册 V226HQLH ACER

Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的必要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do体系建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性 Do设施建设的需要性

Ostrzeżenie

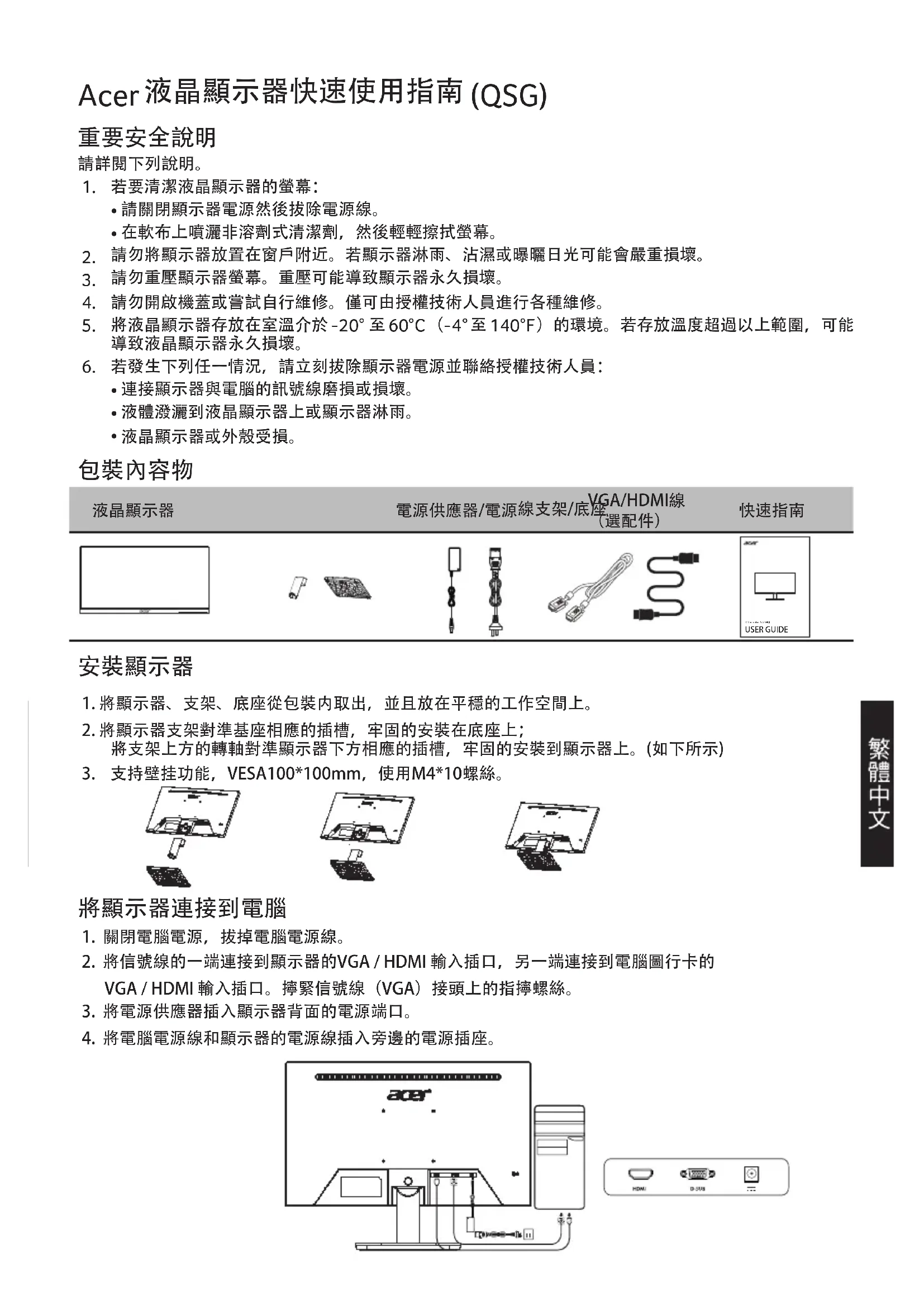

Acer液晶顯示器快速使用指南 (QSG)

重要安全說明

請詳閱下列說明。

1. 若要清潔液晶顯示器的螢幕：

·請關閉顯示器電源然後拔除電源線
- 在軟布上噴灑非溶劑式清潔劑，然後輕輕擦拭螢幕。

1. 請勿將顯示器放置在窗戶附近。若顯示器淋雨、沾濕或曝曬日光可能會嚴重損壞。
2. 請勿重壓顯示器螢幕。重壓可能導致顯示器永久損壞。
3. 請勿開啟機蓋或嘗試自行維修。僅可由授權技術人員進行各種維修。
4. 將液晶顯示器存放在室溫介於 -20^ 至 60^ （ -4^ 至 140^ ）的環境。若存放溫度超過以上範圍，可能導致液晶顯示器永久損壞。
5. 若發生下列任一情況，請立刻拔除顯示器電源並聯絡授權技術人員：

·連接顯示器與電腦的訊號線磨損或損壞
- 液體潰灑到液晶顯示器上或顯示器淋雨。
液晶顯示器或外殼受損

包装内容物

液晶顯示器	電源供應器/電源線支架/底座(選配件)	VGA/HDMI線 快速指南

安装顯示器

1. 將顯示器、支架、底座從包裝內取出，並且放在平穩的工作空間上。
   2.將顯示器支架對準基座相應的插槽，牢固的安裝在底座上；將支架上方的轉軸對準顯示器下方相應的插槽，牢固的安裝到顯示器上。(如下所示)
2. 支持壁挂功能，VESA100100mm，使用M410螺絲。

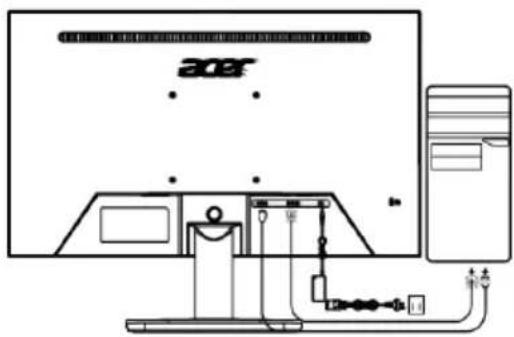

將顯示器連接到電腦

1. 關閉電腦電源，拔掉電腦電源線。
2. 將信號線的一端連接到顯示器的VGA/HDMI輸入插口，另一端連接到電腦圖行卡的 VGA/HDMI輸入插口。擋緊信號線（VGA）接頭上的指擋螺絲。
3. 將電源供應器插入顯示器背面的電源端口。
4. 將電腦電源線和顯示器的電源線插入旁邊的電源插座。

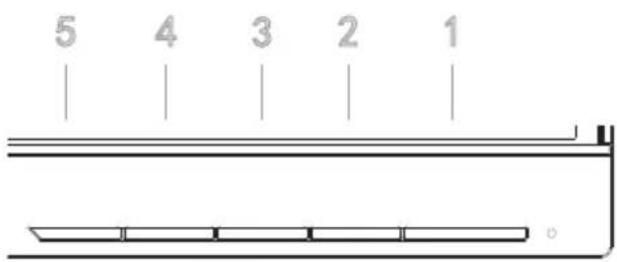

外部控制

1	電源按鈕	打開/關閉顯示器電源。綠色表示已打開電源。 橙色表示處於待機/節能模式。
2	菜单/确认按下時查看OSD。再按一次進入OSD中的選擇項。菜單
4/3 < />向上/向下		顯示OSD時，按向上或向下按鈕切換OSD選項;調整OSD數值。 不顯示OSD時,按“<”為亮度模式快捷鍵,按“>”為信號源切換。
模式	模式/退出5	顯示OSD時，按此鍵退出OSD。若未顯示OSD, 按此鍵時显示模式选项。

法規及安全注意事項

聯邦通訊委員會聲明

本產品經測試符合聯邦通訊委員會規定第15篇的Class B數位裝置限制。這些限制的目的在於提供住宅區域合理的保護，避免受到有害的干擾。本產品可能產生、使用、輻射出射頻能量，若未依指示進行安裝，可能對無線通訊造成有害干擾。然而，在特定情況下仍有可能產生干擾的情形。若本裝置對無線電或電視收訊產生有害干擾（可關閉再開啟電源判定），使用者可嘗試下列任一或多項方法消除干擾情況：

• 調整接收天線的方向或更換架設位置。
  ·增加本產品與接收裝置之間的距離
• 將本產品所使用的電源連接至不同於接收裝置的電源線路上。
  ·請洽詢經銷商或經驗豐富的無線電／電視技術人員協助。

CE符合聲明

Acer Inc特此聲明本液晶顯示器符合歐洲議會及和生態設計規定有關之議會所制訂的EMC指令2014/30/Eu低電壓指令2014/35/EU RoHS指令2011/65/EU及指令2009/125/EC的基本規定與其他相關條款。

注意：屏蔽式纜線

為了符合EMC規範，所有連接至電腦裝置的纜線，均需使用屏蔽式纜線。

注意：周邊裝置

所有連接至本產品的周邊裝置（輸入/輸出裝置、終端機、印表機等），均需通過Class B限制的認證。若與未通過認證的周邊裝置共同使用，則可能對無線電或電視產生干擾。

注意

依據聯邦通訊委員會規定，若擅自對本產品進行原製造商未認可的變更或改裝，用戶即有違反操作使用本產品的權益。為防止對顯示器造成損壞，請勿從此底座倒提顯示器。

運作條件

本產品符合FCC規定第15篇。運作時可符合下列兩項條件：(1)本產品不產生有害干擾。(2)本產品可承受任何外來的干擾，包含可能影響正常運作的干擾。

注意：加拿大地區用戶

CANICES-3(B)/NMB-3(B)

歐盟地區家庭棄置廢棄設備的說明

產品或包裝上的此符號代表本產品不可隨同家庭廢棄物一同棄置。用戶有責任將廢棄設備交付指定回收點，進行廢棄電子設備的回收。分類及回收廢棄設備有助於保護自然资源，並可保護人類健康及環境。如需瞭解廢棄設備回收點的更多資訊，請聯絡您當地政府、家庭廢棄物棄置服務中心或購買本產品的商家。

有害物質

設備名稱 (Equipment name) : 液晶顯示器
型號 (型式) Type designation (Type) : V226HQL
單元(Unit)	限用物質及化學符號 (Restricted substances and its chemical symbols)
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium (Cr+6)	多溴聯苯Polybrominated biphenyls (PBB)	多溴二苯醚Polybrominated diphenyl ethers (PBDE)
外殼	○	○	○	○	○	○
液晶顯示螢幕	-	○	○	○	○	○
電路板組件	-	○	○	○	○	○
電源線/連接線	-	○	○	○	○	○
金屬件	-	○	○	○	○	○
備考1. “超出0.1 wt %” 及 “超出0.01% wt %” 係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限物質為排除項目。Note3: The”-“indicates that the restricted substance corresponds to the exemption.

規格

液晶面板	驅動系統	TFT彩色液晶
	尺寸	21.5"W(55cm)
	像素尺寸	0.2493(H)×0.241(V) mm
	亮度(cd/m²) 200(	一般)
	對比	30000:1(一般)
	可視角度	CR≥10,178°(H),178°(V)
	反應時間	4 ms(G對G)
	面板類型 VA面板
	水平頻率	30 KHz-120 KHz
	垂直頻率	48 Hz-100 Hz
顯示色彩		16.7M
時脈頻率		234 MHz
最高解析度		1920×1080@100 Hz(HDMI)
隨插即用		VESA DDCCI/DDC2B
耗電量(200 nits 時)	開啟模式	14 W(一般)
	休眠模式	0.5 W(一般)
	關閉模式	0.5 W(一般)
輸入接頭 VGA/HDMI
最大螢幕尺寸	水平	487.456 mm
	垂直	270.18 mm
電源		機型:PG361-1202000DI(Pgtec) 輸入:100-240 V-50/60 Hz 1.2A 輸出:12 V=-2 A,24W
使用環境需知		運作溫度:0°至40°C 儲存溫度:-20°至60°C 運作濕度:20%至80%
尺寸(寬×高×深)		493.1x406.0x179.9 mm
重量(淨重)		2.3 kg(淨重)
機械規格		傾斜角度:-5°至15° 關節:無 旋轉:無 分離式底座:無 高度調整:無
外部控制	按鈕	電源按鍵 亮度模式/向上 選單/退出 確認 向下
	功能	亮度 語言 對比度 OSD鎖 藍光 DDC/CI ACM 快速啟動模式 暖色溫 反應速度 模式
*規格若有變更,恕不另行通知。
法規符合說明

請在 Acer 官方支援網站尋找 Acer 產品的手冊和其他文件。

Acer LCD 显示器快速使用指南(QSG)

重要的安全须知

请仔细阅读下面的使用说明。

1. 清洁LCD显示器屏幕：

2. 关闭 LCD 显示器电源，拔掉电源线。

3. 将非溶剂清洁液喷洒到抹布上，轻轻擦拭屏幕。

4. 不要将 LCD 显示器放置在窗户附近。显示器遭受雨淋、受潮或阳光直接照射可能导致严重损坏。

5. 不要按压 LCD 屏幕。过分用力按压可能导致显示屏永久性损坏。
6. 不要卸下机盖或尝试自行维修本机器。应由经过授权的技术人员执行各种维修任务。
7. 将 LCD 显示器存放在温度为 -20^ 到 60^ （ -4^ 到 140^ ）的房间内。若在此温度范围之外存放 LCD 显示器，可能导致永久性损坏。

8. 若出现下列情形，应立即拔掉显示器电源，并与经过授权的技术人员联系：

9. 显示器与PC之间的信号线磨损或损坏。

10. 液体溅到 LCD 显示器上或者显示器遭受雨淋。
11. LCD显示器或机壳损坏。

包装清单

LCD显示器	支架/底座	适配器/电源线	VGA/HDMI线（选配件）	快速指南

安装显示器

1.将显示器、支架、底座从包装内取出，并且放在平稳的工作空间上。
2. 将显示器支架对准基座相应的插槽, 牢固的安装在底座上; 将支架上方的转轴对准显示器下方相应的插槽, 牢固的安装到显示器上。(如下所示)
3.支持壁挂功能，VESA100100mm，使用M410螺丝。

安装

请依照以下步骤将显示器安装到您的主系统上。

步骤

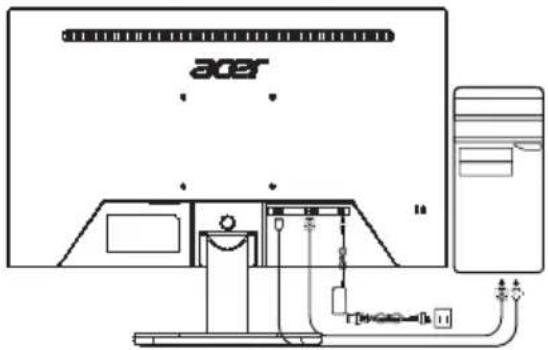

将显示器连接到计算机

1. 关闭计算机电源，拔掉计算机电源线。
2. 将信号线的一端连接到显示器的 VGA/HDMI 输入插口，另一端连接到计算机图行卡的 VGA/HDMI 输入插口。拧紧信号线（VGA）接头上的指拧螺丝。
3. 将电源供应器插入显示器背面的电源端口。
   4将计算机电源线和显示器的电源线插入旁边的电源插座

使用控制

电源开关/电源LED：

切换显示器至「开启」或「关闭」。指示灯亮起代表电源为「开启」状态。

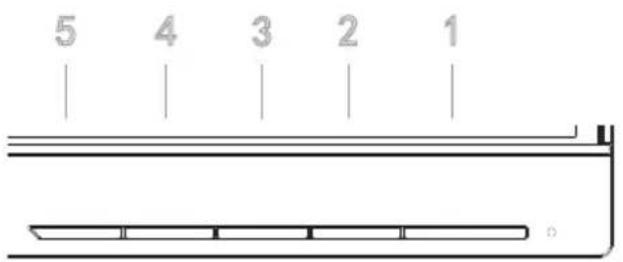

使用快捷方式菜单外部控制

1	①	电源按钮	打开/关闭显示器电源。绿色表示已打开电源。橙色表示处于待机/节能模式
2	菜单	菜单/确认	按下时查看OSD。再按一次进入OSD中的选择项。
4/3	< / >	向上/向下	显示OSD时，按向上或向下按钮切换OSD选项；调整OSD数值。不显示OSD时，按“<”为亮度模式快捷键，按“>”为信号源切换。
5	模式	模式/退出	显示OSD时，按此键退出OSD。若未显示OSD，按此键时显示模式选项。

管制和安全注意事项

FCC声明

本设备经测试，符合FCC规则第15部分关于B级数字设备的限制要求。这些限制旨在为居民区安装提供防止有害干扰的合理保护。此设备会产生、使用及发射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。但是，不保证在特定安装条件下不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可以通过开启或关闭设备电源来确定），用户可以尝试使用下面一项或多项措施来消除干扰：

• 调节接收天线的方向或位置。
  ·增大设备与接收器之间的距离。
• 将此设备和接收设备连接到不同电路的电源插座上。
• 向代理商或有经验的无线电/电视技术人员咨询以获得帮助。

CE符合性声明

Acer Inc.特此声明，本液晶显示器符合EMC指令2014/30/EU、低压指令2014/35/EU、RoHS指令2011/65/EU及耗能产品环保设计要求框架指令2009/125/EC的基本要求及其它相关规定。

注意：屏蔽线缆

与其它计算设备的所有连接必须使用屏蔽型线缆，以确保符合EMC管制要求。

注意：外设

只有经认证符合B级限制的外设(输入/输出设备、终端、打印机等)才能连接到本设备。若与其它未经认证的外设共同使用，可能会干扰无线电和电视的接收。

小心

若未经制造商明确许可而进行任何变更或修改，会失去联邦通信委员会授予的使用本产品资格。

运行条件

本设备符合FCC规则第15部分的要求。操作需受限于下述两个条件：(1)本设备不会造成有害干扰，(2)本设备必须承受任何接收到的干扰，包括可能导致非预期操作的干扰。

废弃指导说明

废弃时，不要将此电子设备丢入垃圾箱中。

为减少污染以便在最大程度上保护全球环境，请回收此设备。

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中。
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属结构件	×	○	○	○	○	○
塑料结构件	○	○	○	○	○	○
电路板组件*	×	○	○	○	○	○
液晶显示屏	×	○	○	○	○	○
电源模块	×	○	○	○	○	○
电源线	○	○	○	○	○	○
外部信号连接线	×	○	○	○	○	○
喇叭(适用于部份机种)	×	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。×:表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T26572规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用护不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。

规格

液晶显示屏	驱动系统 TFT 彩色液晶
	尺寸 21.5"W (55 厘米)
	像素间距		0.2493 mm (H) x 0.241 mm (V)
	亮度		200 cd/m² (一般)
	对比度 3000:1 (一般)
	可视角度		178° (H) 178° (V) (CR ≧10)
	响应时间		4 ms (G对G)
	显示屏类型		VA
	行频 30kHz - 120 kHz
	场频 48Hz - 100Hz
显示颜色 16.7M
点时钟			234 MHz
最大分辨率			1920 x 1080 @ 100 Hz(HDMI)
即插即用			VESA DDCCI/DDC2B
功耗(亮度为 200 nit 时)	开机模式		14 W(一般)
	睡眠模式		0.5 W(一般)
	关机模式		0.3 W(一般)
输入接口			VGA / HDMI
最大屏幕尺寸			水平: 487.456 mm
			垂直: 270.18 mm
电源			机型: PG361-1202000DI(Pgtec) 输入: 100-240 V ~ 50/60 Hz 1.2A 输出: 12V =2A,24W
环境因素			工作温度: 0°至40°C 存储温度: -20°至60°C 工作湿度: 20%至80%
尺寸			493.1 (W) x 406.0 (H) x 179.9 (D) mm
重量(净重)			2.3 kg (净重)
机械装置规格			倾斜: -5°至+15° 旋转:否 高度调节:否 枢轴转动:否 可拆卸脚座:否
外部控件	开关/按钮		电源按钮 亮度模式/向上 选择/退出 确认 向下
	功能		亮度 语言 对比度 OSD锁 蓝光 DDC/CI ACM 快速启动模式 暖色温 显示反应速度 模式
规格因型号和/或地区而异。
法规符合说明

请在 Acer 官方支持网站上查找相应 Acer 产品的手册和其他文档。
