| Produkttyp | LCD-Monitor |
| Marke | Acer |
| Modell | Nitro XFA253QZ |
| Bildschirmgröße | 24,5 Zoll (62 cm) |
| Paneltyp | VA |
| Maximale Auflösung | 1920 x 1080 Pixel |
| Bildwiederholfrequenz | 240 Hz (HDMI) / 250 Hz (DP) |
| Reaktionszeit | 1 ms (VRB) |
| Helligkeit | 250 cd/m² (typisch) |
| Kontrast | 100.000.000:1 max (ACM) |
| Blickwinkel | 178° horizontal und vertikal |
| Angezeigte Farben | 16,7 Millionen |
| Eingangsanschlüsse | HDMI, DisplayPort |
| Integrierte Lautsprecher | 2 x 2 W (optional) |
| Hauptfunktionen | FreeSync Premium, Blaulichtfilter, VRB, Anzeigemodi, Höhenverstellung, Pivot, Drehung |
| Höhenverstellung | 120 mm |
| Pivot | ± 90° |
| Drehung | ± 360° |
| Neigung | -5° bis +25° |
| Abmessungen (B x H x T) | 557 x 384,1-504,1 x 234 mm |
| Nettogewicht | 4,45 kg |
| Stromversorgung | 100-240 V ~ 50/60 Hz |
| Stromverbrauch (eingeschaltet) | 22 W (typisch) |
| Stromverbrauch (Standby) | 0,5 W (typisch) |
| Pflege und Reinigung | Verwenden Sie ein weiches Tuch und eine lösungsmittelfreie Lösung, nicht direkt auf den Bildschirm sprühen. |
| Sicherheit | Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, bei Beschädigung Netzstecker ziehen. |
Häufig gestellte Fragen - Nitro XFA253QZ ACER
Benutzerfragen zu Nitro XFA253QZ ACER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Monitor kostenlos im PDF-Format! Finden Sie Ihr Handbuch Nitro XFA253QZ - ACER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Nitro XFA253QZ von der Marke ACER.
BEDIENUNGSANLEITUNG Nitro XFA253QZ ACER

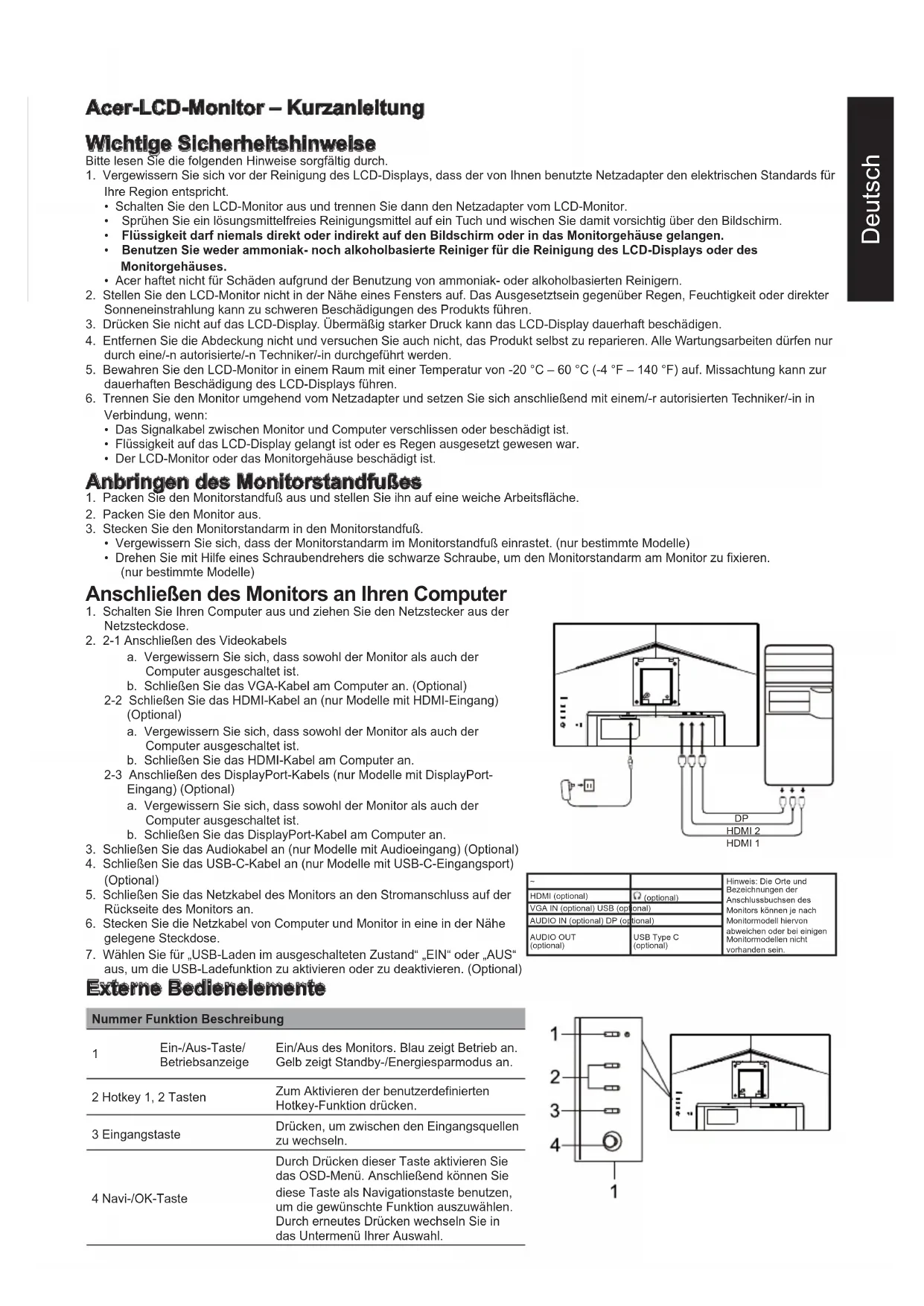

Acer-LCD-Monitor – Kurzanleitung
Wichtige Sicherheitshinweise
Bitte lesen Sie die folgenden Hinweise sorgfältig durch.
-
Vergewissern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für Ihre Region entspricht.
-
Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.
- Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.
- Flüssigkeit darf niemals direkt oder indirekt auf den Bildschirm oder in das Monitorgehäuse gelangen.
- Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.
- Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.
- Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.
- Drücken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.
- Entfernen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
- Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C – 60 °C (-4 °F – 140 °F) auf. Missachtung kann zur dauerhaften Beschädigung des LCD-Displays führen.
- Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:
- Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.
- Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.
- Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.
Anbringen des Monitorstandfußes
- Packen Sie den Monitorstandfuß aus und stellen Sie ihn auf eine weiche Arbeitsfläche.
- Packen Sie den Monitor aus.
- Stecken Sie den Monitorstandarm in den Monitorstandfuß.
- Vergewissern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)
- Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

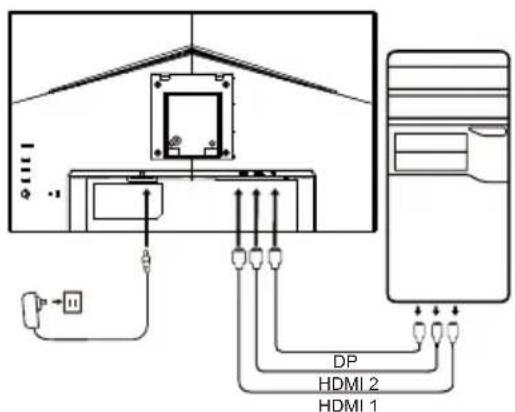

Anschließen des Monitors an Ihren Computer
- Schalten Sie Ihren Computer aus und ziehen Sie den Netzstecker aus der Netzsteckdose.
- 2-1 Anschließen des Videokabels
a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das VGA-Kabel am Computer an. (Optional)
2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (Optional)
a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das HDMI-Kabel am Computer an.
2-3 Anschließen des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (Optional)
a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das DisplayPort-Kabel am Computer an.
- Schließen Sie das Audiokabel an (nur Modelle mit Audioeingang) (Optional)
- Schließen Sie das USB-C-Kabel an (nur Modelle mit USB-C-Eingangsport) (Optional)
- Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
- Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
- Wählen Sie für „USB-Laden im ausgeschalteten Zustand“ „EIN“ oder „AUS“ aus, um die USB-Ladefunktion zu aktivieren oder zu deaktivieren. (Optional)

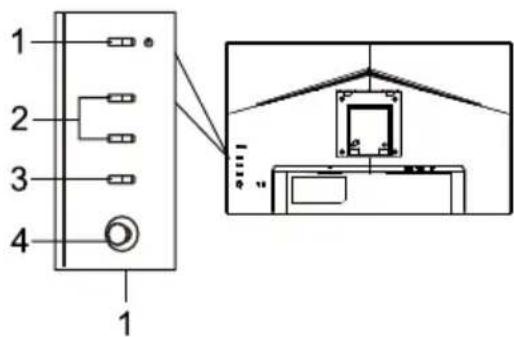

Externe Bedienelemente
Nummer Funktion Beschreibung
| 1 | Ein-/Aus-Taste/ Betriebsanzeige | Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an. |
| 2 Hotkey 1, 2 Tasten | Zum Aktivieren der benutzerdefinierten Hotkey-Funktion drücken. | |
| 3 Eingangstaste | Drücken, um zwischen den Eingangsquellen zu wechseln. | |
| 4 Navi-/OK-Taste | Durch Drücken dieser Taste aktivieren Sie das OSD-Menü. Anschließend können Sie diese Taste als Navigationstaste benutzen, um die gewünschte Funktion auszuwählen. Durch erneutes Drücken wechseln Sie in das Untermenü Ihrer Auswahl. | |
| HDMI (optional) | Ω (optional) | |
| VGA IN (optional) USB (optional) | ||
| AUDIO IN (optional) DP (optional) | ||
| AUDIO OUT (optional) | USB Type C (optional) | |
FCC-Vorschriften
Dieses Gerät wurde gemäß Teil 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwerten eines Geräts der Klasse B befunden. Diese Grenzwerte dienen der Sicherstellung eines angemessenen Schutzes gegen schwerwiegende Störungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerät erzeugt, verwendet und abstrahlt, kann bei unsachgemäßer Installation und Nichtbefolgung dieser Anleitung zu Störungen des Funkverkehrs führen.
Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:
- Neuausrichtung und Standortänderung der Empfängerantenne.
- Vergrößerung des Abstands zwischen Produkt und Empfänger.
• Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieden ist. - Rücksprache mit Ihrem/-r Fachhändler/-in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.
Hinweis
Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.
Hinweis: Abgeschirmte Kabel
Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.
Hinweis: Peripheriegeräte
An dieses Gerät dürfen nur zugelassene Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker usw.) angeschlossen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeräten kann Störungen des Radio- und Fernsehempfangs verursachen.
Hinweis
Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.
Betriebsbedingungen
Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerät darf keine funktechnischen Störungen verursachen und (2), dieses Gerät muss unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.
Hinweis: Benutzer in Kanada
CAN ICES-003(B)/NMB-003(B)
Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“
Wenn Sie dieses Produkt nicht länger benötigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.
Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte
Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht zusammen mit dem gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn Sie elektrische und elektronische Altgeräte entsorgen, dann liegt es in Ihrer Verantwortung, diese zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgeräte recycelt. Das separate Sammeln und Recyclen elektrischer und elektronischer Altgeräte zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu schonen und sicherzustellen, dass sie auf eine Art und Weise recycelt werden, die die Umwelt und die menschliche Gesundheit schützt. Wenden Sie sich bitte für weitere Informationen zum Recycling dieses Produkts an das für Sie zuständige Stadtamt, das örtliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.
CE-Konformitätserklärung
Hiermit erklärt Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.
Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.
TECHNISCHE DATEN
| LCD-Anzeige | Ansteuersystem TFT-Farb-LCD | |
| Bildschirmdiagonale | 24,5" Breitbild (62 cm) | |
| Pixelabstand | 0,283mm (H) x 0,280mm (V) | |
| Helligkeit 250 cd/m | ^2 (typisch) | |
| Kontrast 100000000:1 Max. (ACM) | ||
| Blickwinkel 178° (H), 178° (V) (CR = 10) | ||
| Reaktionszeit 1 ms (VRB) | ||
| Bildschirmtyp k. A. | ||
| Horiz. Frequenz | HDMI: 31,469-270,000KHzDP: 31,469-281,250KHz (Über die Uhr) | |
| Vert. Frequenz | HDMI: 48-240HzDP: 48-250Hz (Über die Uhr) | |
| Displayfarben | 16,7 Mio. Farben | |
| Pixeltakt | HDMI: 594,000MHzDP: 618,750MHz (Über die Uhr) | |
| Maximale Auflösung | HDMI: 1920x1080 bei 240HzDP: 1920x1080 bei 250Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Leistungsaufnahme | Im Modus Eingeschaltet 22 W (typisch) | |
| Ruhemodus 0,5 W (typisch) | ||
| Ausgeschaltet 0,3 W (typisch) | ||
| Eingangsbuchse | HDMI (nur für Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional) | |
| Videoeingangssignal | HDMI (nur für Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional) | |
| Lautsprecher 2 x 2 W (nur Modelle mit Audioeingang) (optional) | ||
| Maximale Bildschirmgröße | Horizontal: 544 mmVertikal: 303 mm | |
| Stromquelle EINGANG: 100 - 240 V ~ 50/60 Hz | ||
| Umgebungsbedingungen | Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebslufffeuchtigkeit: 20 % bis 80 % | |
| Abmessungen | 557,0 (B) x 384,1-504,1 (H) x 234,0 (T) mm | |
| Nettogewicht | 4,45 Kg (netto) | |
| Mechanische Spezifikationen | Neigbar: -5° bis +25°Schwenkbar: +/-360°Höhenverstellbar: 120mmDrehbar: +/-90°Abnehmbarer Standfuß: Ja | |
| Externe Bedienelemente | Schalter/Tasten | Ein/Aus-TasteEingangSchnellwahltaste 1Menü/Navi/OKSchnellwahltaste 2 |
| Funktionen | HelligkeitVRBKontrastExtrem geringe LatenzBlaulichtfilterZielpunktSchwarzverst.SpracheACMHDROSD-DauerSuperscharfOSD-SperreGammaEingangFarbtemp.Auto-QuelleModiSchnelltastenzuweisungFarbraumBildformateGrauskala-ModusDDC/CI6-Achs.-FarbtonHDMI-Schwarzp.6-Achs.-Sättig.Schnellstartmod.LautstärkeInfoStummAlle Einst. rücksetzenStummOver DriveFreeSync PremiumAkt.-Freq.-Nr. | |
| Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich. | ||
Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Webseite.
Nr. Punkt Beskrivelse
Nr. Element Descriere
EUKonformitätserklärung
Wir,
Acer Incorporated
(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)
Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:
EMV-Richtlinie: 2014/30/EU
EN55032:2015+A1:2020 Class B
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019+A1:2021 Class D
EN 61000-3-3:2013+A2:2021
LVD-Richtlinie: 2014/35/EU
EN 62368-1: 2014+ A11: 2017
RoHS-Richtlinie: 2011/65/EU
EN IEC 63000: 2018
Ökodesign-Richtlinie (ErP): 2009/125/EG
(EU) 2019/2021; EN 50564:2011
Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2022.
