XV253QX - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	XV253QX
Bildschirmgröße	24,5 Zoll (62 cm)
Paneltyp	IPS
Native Auflösung	1920 x 1080 bei 240 Hz
Helligkeit	400 cd/m² (nativ und HDR400)
Kontrast	100.000.000:1 max (ACM)
Reaktionszeit	1 ms (Grau zu Grau) / 0,5 ms (min)
Blickwinkel	178° (H) / 178° (V) (CR=10)
Angezeigte Farben	16,7 Millionen
Eingangsanschlüsse	HDMI, DP (je nach Modell)
Lautsprecher	2 x 2 W (optional)
USB	USB 3.0 x 4 (optional)
Stromversorgung	100-240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	17,4 W typisch
Leistungsaufnahme (Standby)	0,45 W typisch
Leistungsaufnahme (Aus)	0,25 W typisch
Energieeffizienzklasse	A
Abmessungen (BxHxT)	557,79 x 397,84~512,84 x 236,27 mm
Gewicht (netto)	5,30 kg
Ergonomische Einstellungen	Neigung -5° bis +25°, Drehung -20° bis +20°, Höhe 0-115 mm, Pivot -90° bis +90°
Abnehmbarer Fuß	Ja
Hauptfunktionen	Helligkeit, Kontrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Zielpunkt
Pflege und Reinigung	Weiches Tuch, keine direkte Flüssigkeit, kein Ammoniak oder Alkohol
Sicherheit	Bei ausgefranstem Kabel, Wasserspritzern oder beschädigtem Gehäuse abziehen
Reparierbarkeit	Gehäuse nicht öffnen, Wartung durch autorisierten Techniker

Häufig gestellte Fragen - XV253QX ACER

Wie reinige ich den Bildschirm des Acer XV253QX Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel ab. Verwenden Sie ein weiches, leicht mit einer lösungsmittelfreien Reinigungslösung angefeuchtetes Tuch. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie Produkte auf Ammoniak- oder Alkoholbasis.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom hat. Stellen Sie sicher, dass der Netzschalter gedrückt ist. Wenn die Anzeige orange leuchtet, befindet sich der Monitor im Standby. Versuchen Sie, das Videokabel abzuziehen und wieder einzustecken. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie stelle ich die Höhe und Neigung des Monitors ein?

Der Monitor verfügt über eine Höhenverstellung von 0 bis 115 mm. Neigen Sie den Bildschirm zwischen -5° und +25°, indem Sie sanften Druck auf den Rahmen ausüben. Für Drehung und Pivot drehen Sie den Bildschirm vorsichtig innerhalb des angegebenen Bereichs. Überschreiten Sie die Grenzen nicht gewaltsam.

Welche Eingangsquellen sind verfügbar?

Der Monitor akzeptiert Signale über HDMI und DisplayPort (je nach Modell). Verwenden Sie die Eingangstaste am Bedienfeld, um zwischen den Quellen zu wechseln. Die Kabel müssen ordnungsgemäß am Computer angeschlossen sein.

Wie aktiviere ich den HDR-Modus auf dem XV253QX?

Gehen Sie über die Navigationstaste zum Bildschirmmenü (OSD). Navigieren Sie zur Option HDR und aktivieren Sie sie. Stellen Sie sicher, dass Ihre Quelle ein kompatibles HDR-Signal sendet. Die native Helligkeit beträgt 400 cd/m² im HDR400-Modus.

Ist der Monitor kompatibel mit Adaptive-Sync (VRR)?

Ja, der XV253QX unterstützt Adaptive-Sync und VRR (Variable Refresh Rate). Dies reduziert Bildrisse und verbessert die Flüssigkeit in Spielen. Aktivieren Sie die Option im OSD-Menü unter 'Adaptive-Sync' oder 'VRR'.

Wie ändere ich die Tastenkürzel?

Drücken Sie die Menütaste, um das OSD zu öffnen. Gehen Sie zu 'Tastenkürzelzuweisung' und wählen Sie die gewünschte Funktion für die Tasten Verknüpfung 1 und 2. Sie können Aktionen wie Quellenwechsel, Schnelleinstellungen usw. zuweisen.

Was bedeuten die LED-Anzeigen des Monitors?

Eine blaue Anzeige zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Eine orange Anzeige bedeutet, dass der Monitor im Standby- oder Energiesparmodus ist. Wenn die Anzeige aus ist, überprüfen Sie die Stromversorgung.

Wie spare ich mit diesem Monitor Energie?

Verwenden Sie den Standby-Modus, indem Sie den Monitor über den Netzschalter ausschalten. Der Stromverbrauch im Standby beträgt typisch 0,45 W. Aktivieren Sie den Energiesparmodus im OSD oder reduzieren Sie die Helligkeit. Trennen Sie das Gerät vollständig für null Verbrauch.

Was tun bei Verbindungsproblemen (kein Signal)?

Überprüfen Sie, ob das Videokabel auf beiden Seiten richtig eingesteckt ist. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (HDMI oder DP). Starten Sie den Computer neu. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder einem anderen Gerät. Geschirmte Kabel werden empfohlen, um Störungen zu vermeiden.

BEDIENUNGSANLEITUNG XV253QX ACER

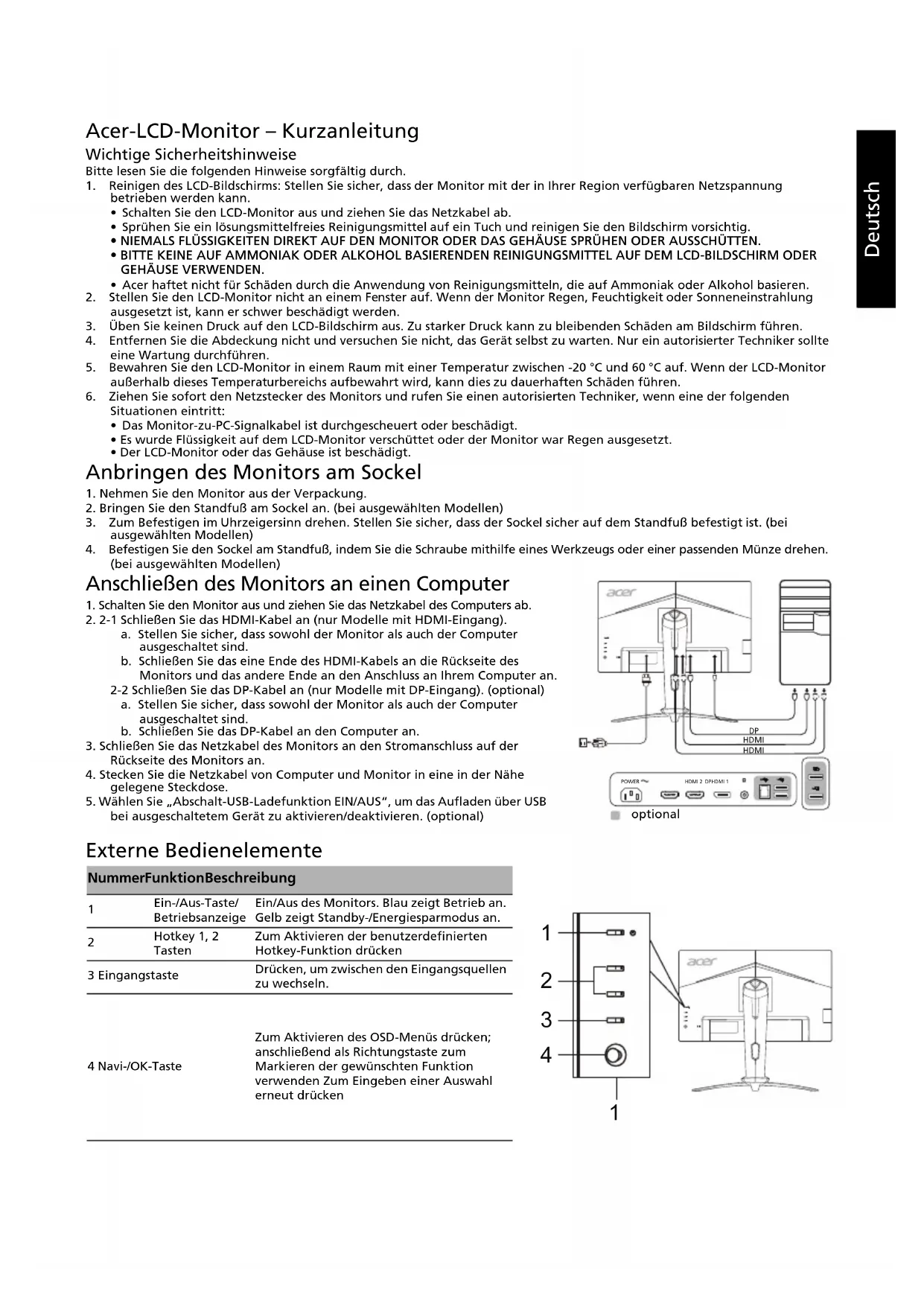

Acer-LCD-Monitor – Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.

2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.

3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
5. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.

- Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

1. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
2. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
3. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
5. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

- Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.

- Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.

- Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

2-2 Schließen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
2. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
3. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS“, um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren. (optional)

acer DP HDMI HDMI POWER HDM1 2 D/HDMI 1 optional

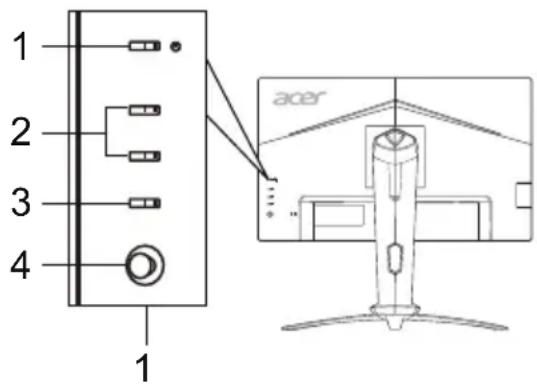

Externe Bedienelemente
NummerFunktionBeschreibung

1	Ein-/Aus-Taste/ Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2 Tasten	Zum Aktivieren der benutzerdefinierten Hotkey-Funktion drücken
3	Eingangstaste	Drücken, um zwischen den Eingangsquellen zu wechseln.

4 Navi-/OK-Taste

Zum Aktivieren des OSD-Menüs drücken; anschließend als Richtungstaste zum Markieren der gewünschten Funktion verwenden Zum Eingeben einer Auswahl erneut drücken

1 2 3 4 1 acer

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

● Neuausrichtung oder Versetzen der Empfangsantenne
- Vergrößern des Abstands zwischen dem Gerät und dem Receiver
- Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbidschirm
	Größe 24,5"W (62 cm)
	Pixelabstand 0,283 mm (H) x 0,280 mm (V)
	Helligkeit	Nativ: 400 cd/m^2 ; HDR400 Modus: 400 cd/m^2
	Kontrast 100000000:1	Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 1 ms (G zu G) / 0,5 ms (G zu G, Min.)
	Bildschirmtyp In-Plane-Switching
	H-Frequenz	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	V-Frequenz	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		600 MHz
Maximale Auflösung		1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse		A
*Jährlicher Energieverbrauch 31 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet 17,4 W (typisch)
	Ruhemodus 0,45 W (typisch)
	Ausgeschaltet 0,25 W (typisch)
Eingangsbuchse		HDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		HDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB USB 3.0 x 4 (optional)
Maximale Bildschirmgröße		Horizontal: 543,744 mmVertikal: 302,616 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen		557,79 (B) x 397,84 bis 512,84 (H) x 236,27 (T) mm
Gewicht (netto)		5,30 kg (netto)
Daten zur Mechanik		Neigung: -5° bis +25° (nur am höchsten Punkt können 25 Grad Rückwärtsneigung des Höhenwinkels erzielt werden)Schwenken: -20° bis +20°Höheneinstellung: 0 mm bis 115 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenü/Navi/OK
	Funktionen	HelligkeitContrastBlaues LichtSchwarzverst.ACMHDRSuperscharfGammaFarbtemp.ModiFarbraumGrauskala-Modus6-Achs.-Farbton6-Achs.-Sättig,LautstärkeStummOverdriveAdaptive-SyncAkt.-Freq.-Nr.EingRBExtrem geringe LatenzZielpunktSpracheOSD-DauerTransparenzOSD-SperreEingangAuto-QuelleDP-FormatSchnelltastenzuweisungBildformateDDC/CIHDMI-Schwarzp.Schnellstartmod.Abschalt-USB-LadefunktionDisplayinformationenAlle Einst. rücksetzenBeenden
Alle technischen Daten können sich ohne Vorankündigung ändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Nr.ArtikelBeskrivning

Nr. Element Descriere

Konformitätserklärung

Wir,

Acer Incorporated

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN 55024:2010

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

☒ EN61000-3-2:2014 Class D

LVD-Richtlinie: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

☒ Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2019.

☒ EN55032:2012/AC:2013 Klasse B

EN 55024:2010

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

EN61000-3-2:2014 Klasse D
