| Produkttyp | LCD-Monitor |
| Marke | Acer |
| Modell | K242HYLH |
| Bildschirmdiagonale | 23,8 Zoll (60 cm) |
| Panel-Technologie | VA |
| Maximale Auflösung | 1920 x 1080 bei 75 Hz |
| Helligkeit | 250 cd/m² |
| Dynamisches Kontrastverhältnis | 100.000.000:1 (ACM) |
| Reaktionszeit | 1 ms (VRB) |
| Blickwinkel | 178° horizontal / 178° vertikal |
| Farbanzahl | 16,7 Millionen |
| Anschlüsse | 1 x VGA, 1 x HDMI |
| Integrierte Lautsprecher | 2 x 2 W (optional) |
| Stromverbrauch (Betrieb) | 22 W |
| Stromverbrauch (Standby) | 0,5 W |
| Stromversorgung | 100-240 V, 50/60 Hz |
| Abmessungen (mit Standfuß) | 540 x 396 x 207 mm |
| Nettogewicht | 3,71 kg |
| Neigung | -5° bis +20° |
| Besondere Funktionen | FreeSync, Black Boost, Super Sharpness, VRB |
| Empfohlene Reinigung | Weiches Tuch mit lösungsmittelfreiem Reiniger; Alkohol und Ammoniak vermeiden |
| Sicherheit | Gehäuse nicht öffnen; Reparatur durch autorisierten Techniker |
| Garantie und Reparierbarkeit | Abnehmbarer Fuß; Ersatzteile über Acer Kundendienst |
| Normen | FCC Klasse B, CE, RoHS, ErP |
Häufig gestellte Fragen - K242HYLH ACER
Benutzerfragen zu K242HYLH ACER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Monitor kostenlos im PDF-Format! Finden Sie Ihr Handbuch K242HYLH - ACER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. K242HYLH von der Marke ACER.
BEDIENUNGSANLEITUNG K242HYLH ACER

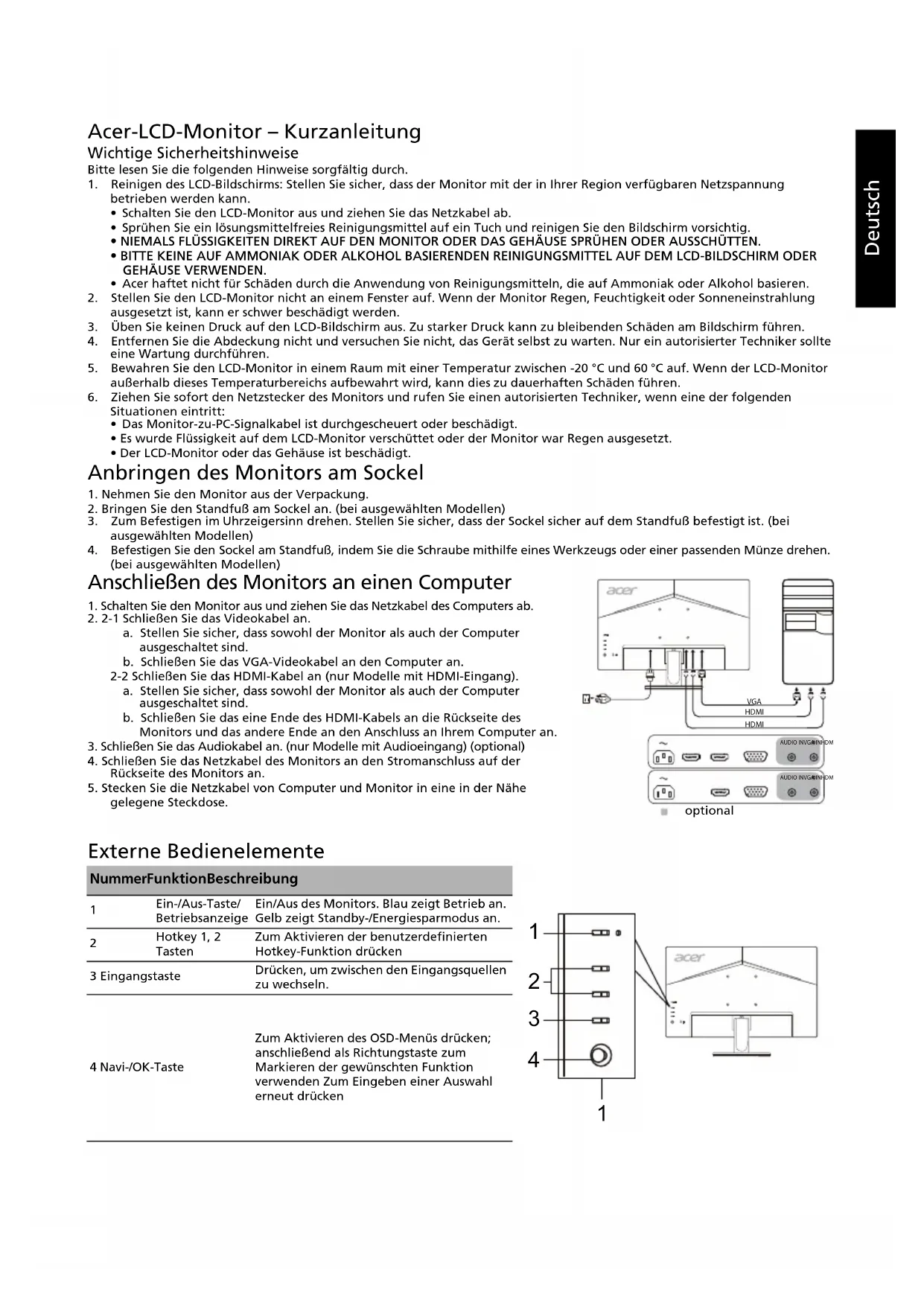

Acer-LCD-Monitor – Kurzanleitung
Wichtige Sicherheitshinweise
Bitte lesen Sie die folgenden Hinweise sorgfältig durch.
-
Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
-
Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
- Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
- NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
- BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
-
Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
-
Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
- Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
- Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
- Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
- Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
- Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
- Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
- Der LCD-Monitor oder das Gehäuse ist beschädigt.
Anbringen des Monitors am Sockel
- Nehmen Sie den Monitor aus der Verpackung.
- Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
- Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
- Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

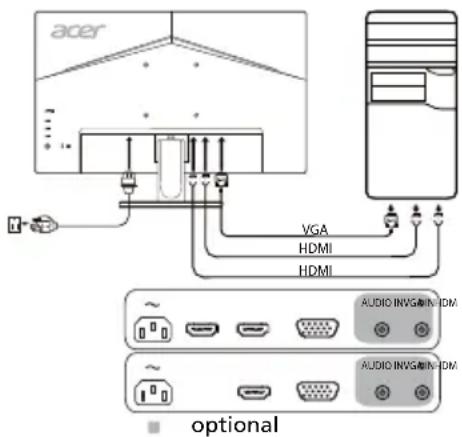

Anschließen des Monitors an einen Computer
- Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
- 2-1 Schließen Sie das Videokabel an.
a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schließen Sie das VGA-Videokabel an den Computer an.
2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).
a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schließen Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.
- Schließen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)
- Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
- Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
NummerFunktionBeschreibung
| 1 | Ein-/Aus-Taste/ Betriebsanzeige | Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an. |
| 2 | Hotkey 1, 2 Tasten | Zum Aktivieren der benutzerdefinierten Hotkey-Funktion drücken |
| 3 | Eingangstaste | Drücken, um zwischen den Eingangsquellen zu wechseln. |
| 4 Navi-/OK-Taste | Zum Aktivieren des OSD-Menüs drücken; anschließend als Richtungstaste zum Markieren der gewünschten Funktion verwenden Zum Eingeben einer Auswahl erneut drücken |
FCC-Hinweis
Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:
- Neuausrichtung oder Versetzen der Empfangsantenne
- Vergrößern des Abstands zwischen dem Gerät und dem Receiver
- Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers
CE-Konformitätserklärung
Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.
Hinweis:
Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.
Hinweis: Abgeschirmte Kabel
Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.
Hinweis: Peripheriegeräte
Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.
Vorsicht
Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.
Betriebsbedingungen
Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.
Hinweis: Benutzer in Kanada
Dieses digitale Gerät der Klasse B entspricht CAN ICES-003(B)/NMB-003(B).
Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU
Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.
TECHNISCHE DATEN
| LCD-Bildschirm | System TFT-LCD-Farbbildschirm | |
| Größe 23,8"W (60 cm) | ||
| Pixelabstand 0,2745 mm (H) x 0,2745 mm (V) | ||
| Helligkeit | 250 cd/m^2 (typisch) | |
| Kontrast 100000000:1 Max. (ACM) | ||
| Einsehbarer Winkel 178° (H) 178° (V) (CR = 10) | ||
| Reaktionszeit 1 ms (VRB) | ||
| Bildschirmtyp VA | ||
| Video R, G, B analoge Schnittstelle | ||
| H-Frequenz | 30 - 85 kHz | |
| V-Frequenz | 56 - 76 Hz | |
| Displayfarben | 16,7 Millionen | |
| Pixelfrequenz | 174,5 MHz | |
| Maximale Auflösung | HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Stromverbrauch (bei 200 cd/m^2 ) | Eingeschaltet 22 W | |
| Ruhemodus 0,5 W | ||
| Ausgeschaltet 0,3 W | ||
| Eingangsbuchse | D-SubHDMI (nur Modelle mit HDMI-Eingang) | |
| Eingangsvideosignal | Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional) | |
| Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional) | ||
| Maximale Bildschirmgröße | Horizontal: 527,04 mmVertikal: 296,46 mm | |
| Stromquelle 100 - 240 V, 50/60 Hz | ||
| Umgebungsbedingungen | Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 % | |
| Abmessungen 540 (B) x 396 (H) x 207 (T) mm | ||
| Gewicht (netto) | 3,71 kg (netto) | |
| Daten zur Mechanik | Neigung: -5° bis +20°Schwenken: NeinHöheneinstellung: NeinDrehgelenk: NeinAbnehmbarer Standfuß: Ja | |
| Externe Bedienelemente | Schalter/Tasten | Ein-/Aus-Taste Hotkey 1 Hotkey 2 EingangMenü/Navi/OK |
| Funktionen | Helligkeit Kontrast Blaues Licht Schwarzverst. ACM Superscharf H.Position (nur Modelle mit analogem Eingang) V.Position (nur Modelle mit analogem Eingang) Takt (nur Modelle mit analogem Eingang) Fokus (nur Modelle mit analogem Eingang) Autom. Abgl. (nur Modelle mit analogem Eingang) Gamma Farbtemp. Modi sRGB Modus Grauskala-Modus 6-Achs.-Farbton 6-Achs.-Sättig, Lautstärke Eingang Auto-Quelle Schnelltastenzuweisung Bildformate DDC/CI HDMI-Schwarzp. Schnellstartmod. Displayinformationen Alle Einst. rücksetzen Beenden | |
| Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich. | ||
Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.
Nr.ArtikelBeskrivning
Nr. Element Descriere
EU Konformitätserklärung
Wir,
Acer Incorporated
(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)
Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:
EMV-Richtlinie: 2014/30/EU
☒ EN 55032:2015+A11:2020 Class B
EN 61000-3-3:2013+A1:2019
EN 55032:2015+A1:2020 Class B
EN 55035:2017+A11:2020
☒ EN IEC 61000-3-2:2019 Class D
LVD-Richtlinie: 2014/35/EU
EN 62368-1:2014/A11:2017
RoHS-Richtlinie: 2011/65/EU
EN IEC 63000:2018
☒ Ökodesign-Richtlinie (ErP): 2009/125/EG
☒ (EU) 2019/2021; EN50564:2011
Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2021.
EN 55032:2015+A11:2020 Klasse B
EN 61000-3-3:2013+A1:2019
☒ EN 55032:2015+A1:2020 Klasse B
EN 55035:2017+A11:2020
☒ EN IEC 61000-3-2:2019 Klasse D
