K242HYLH - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	K242HYLH
Ekraani suurus	23,8 tolli (60 cm)
Paneeli tehnoloogia	VA
Maksimaalne eraldusvõime	1920 x 1080 @ 75 Hz
Heledus	250 cd/m²
Dünaamiline kontrastsus	100 000 000:1 (ACM)
Reageerimisaeg	1 ms (VRB)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Värvide arv	16,7 miljonit
Ühendused	1 x VGA, 1 x HDMI
Sisseehitatud kõlarid	2 x 2 W (valikuline)
Tarbimine (töörežiim)	22 W
Tarbimine (ooterežiim)	0,5 W
Toide	100-240 V, 50/60 Hz
Mõõtmed (koos jalaga)	540 x 396 x 207 mm
Netokaal	3,71 kg
Kallutus	-5° kuni +20°
Eriomadused	FreeSync, musta võimendus, üliteravus, VRB
Soovitatav puhastus	Pehme lapp ilma lahustita lahusega; vältida alkoholi ja ammoniaaki
Ohutus	Ärge avage korpust; remont volitatud tehniku poolt
Garantii ja remonditavus	Eemaldatav jalg; varuosad Aceri teeninduse kaudu
Standardid	FCC Class B, CE, RoHS, ErP

Korduma kippuvad küsimused - K242HYLH ACER

Kuidas puhastada oma Acer K242HYLH monitori ekraani?

Lülitage monitor välja ja ühendage see vooluvõrgust lahti. Kasutage pehmet, kergelt niisket lappi ilma lahustita puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile ja vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Millised on toetatud eraldusvõimed ja sagedused?

Maksimaalne eraldusvõime on 1920 x 1080 @ 75 Hz HDMI ja VGA kaudu. Horisontaalsagedus on 30–85 kHz ja vertikaalsagedus 56–76 Hz.

Kuidas aktiveerida FreeSync funktsiooni?

FreeSync on saadaval OSD menüü kaudu. Minge menüüsse, seejärel jaotises 'Mängud' või 'Jõudlus' aktiveerige FreeSync. Nõuab ühilduvat graafikakaarti ja HDMI ühendust.

Mida teha, kui ekraan ei sütti?

Kontrollige, et toitekaabel on ühendatud ja pistikupesa töötab. Veenduge, et toitenupp on sisse lülitatud. Kui indikaator on oranž, on monitor ooterežiimis; liigutage hiirt või vajutage klaviatuuri klahvi.

Kuidas reguleerida heledust ja kontrastsust?

Vajutage navigeerimisnuppu, et avada OSD menüü. Kasutage nooli, et valida 'Heledus' või 'Kontrastsus', seejärel reguleerige nuppudega. Saate kasutada ka kohandatavaid otseteid.

Kas monitor ühildub seinakinnitusega?

Jalg on eemaldatav, kuid spetsifikatsioonid ei maini VESA ühilduvust. Soovitatav on kontrollida tootjalt või mitte kasutada seinakinnitust.

Kuidas vahetada VGA ja HDMI sisendite vahel?

Vajutage nuppu 'Sisend' (nupp 3), et avada allika valiku menüü. Valige nooltega VGA või HDMI, seejärel kinnitage OK nupuga.

Mis on elektritarbimine ooterežiimis?

Ooterežiimis on tarbimine alla 0,5 W. Väljalülitatud olekus on see alla 0,3 W. See võimaldab säästa energiat.

Kuidas lähtestada tehaseseaded?

OSD menüüs minge jaotisse 'Lähtesta kõik seaded' (või 'Reset All Settings') ja kinnitage. Kõik seaded lähtestatakse vaikeväärtustele.

Kust leida täielikku kasutusjuhendit?

Täielik juhend on tasuta allalaaditav PDF-formaadis veebisaidil notice-facile.com või Aceri toe saidil. See sisaldab 116 lehekülge, mis kirjeldavad installimist, seadistusi ja ohutusjuhiseid.

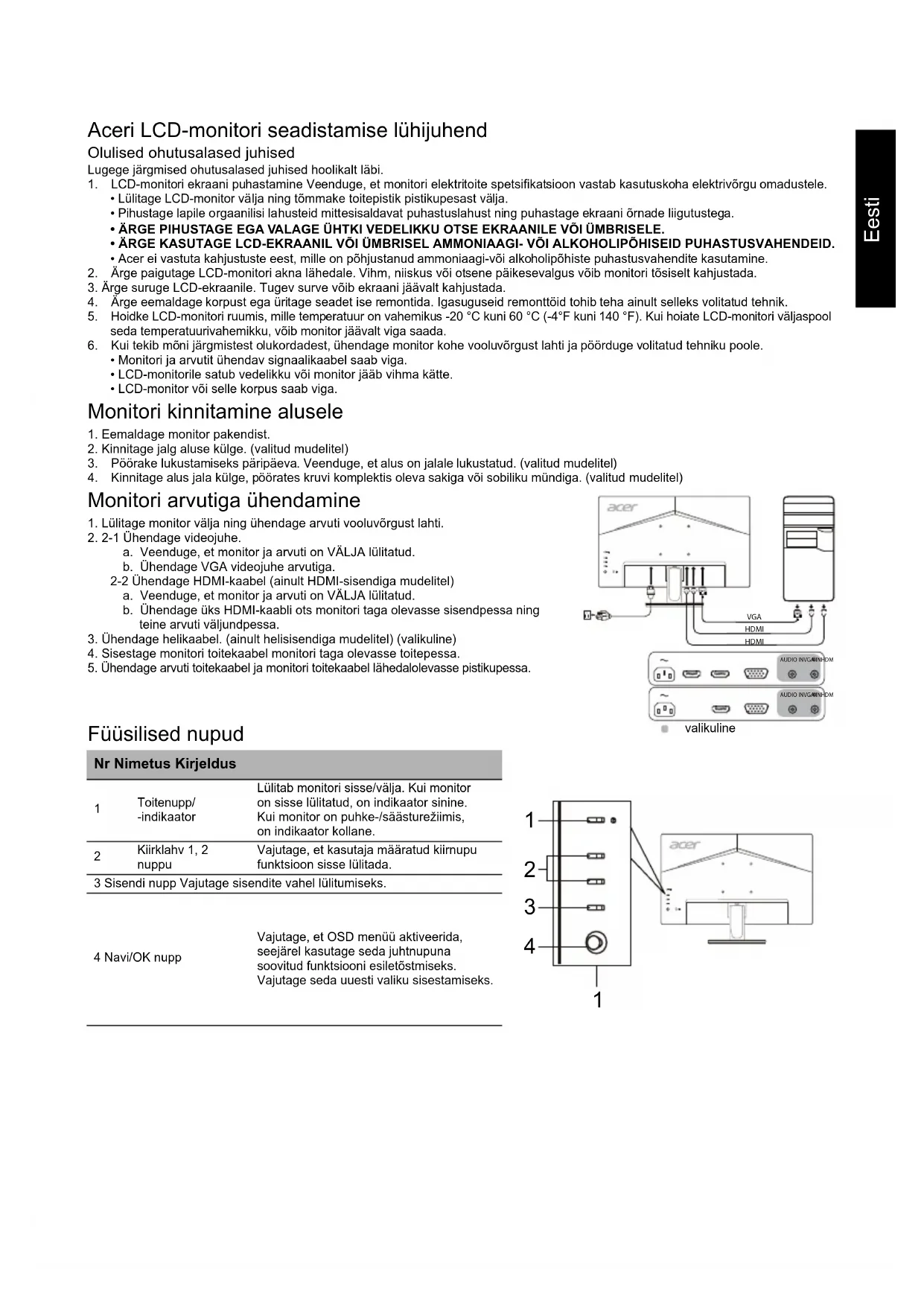

KASUTUSJUHEND K242HYLH ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.

9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.

11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

12. Monitori ja arvutit ühendav signaalikaabel saab viga.

13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
    • LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

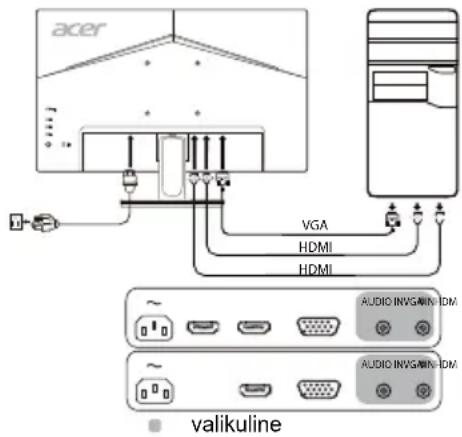

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

1. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

acer VGA HDMI HDMI AUDIO INVGINI-DM AUDIO INVGINI-DM valikuline

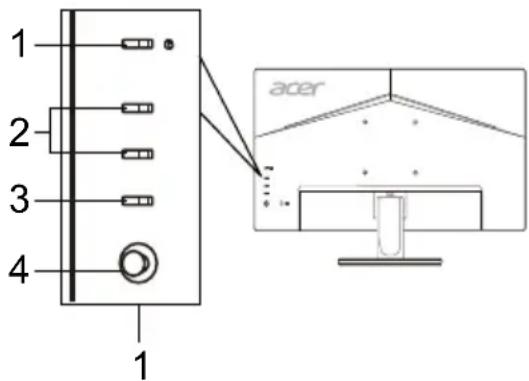

Füüsilised nupud

Nr Nimetus Kirjeldus

1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.

4 Navi/OK nupp Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

1 2 3 4 1 acer

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

See B-klassi digitaalseade vastab standardile CAN ICES-003(B)/NMB-003(B).

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõte Värviline TFT LCD
	Suurus 23,8"W (60 cm)
	Piksli mõõtmed 0,2745 mm (H) × 0,2745 mm (V)
	Heledus	250 cd/m2(tüüpiline)
	Kontrastsus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg 1 ms (VRB)
	Paneeli tüüp VA
	Video R, G, B analoogliides
	H-sagedus	30 – 85 kHz
	V-sagedus	56 – 76 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		174,5 MHz
Maksimaalne lahutusvõime		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Isehäälestumine VESA DDCCI/DDC2B
Toitevõimsus (200 niti juures)	Sisselülitatuna 22 W
	Puhkerežiimis 0,5 W
	Väljalülitatuna 0,3 W
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelitel)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiivneHDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid 2 W × 2 (ainult helisisendiga mudelitel) (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 527,04 mmVertikaalne: 296,46 mm
Toiteallikas 100–240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 80%
Mõõtmed 540 (L) × 396 (K) × 207 (S) mm
Mass (netomass)		3,71 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +20°Pöördenurk: eiKõrguse reguleerimisvahemik: eiPöördepunkt: eiLahtivõetak jalg: jah
Füüsilised nupud	Lülitid/nupud	Toitenupp SisendKiirklahv 1 Menüü/Navi/OKKiirklahv 2
	Funktsioonid	Heledus ValigistaKontrastsus ÜlikirendusSinine tuli FreeSyncMusta võimendus Värskendamissagedus ACM VRBÜliteravus KeelH-asend (ainult analoogsisendiga mudelitel) Menüü ajapirrangV-asend (ainult analoogsisendiga mudelitel) LäbipaistvusSagedus (ainult analoogsisendiga mudelitel) Ekraanikuva lukkTeravus (ainult analoogsisendiga mudelitel) Sisend Automaatne allikasGamma Kärklahvide määrangudVärvitemperatuur Lairežiim Režiimid DDC/ICREžiim sRGB HDMI musta taseHallskaala režiim Kiire alustamise režiim6-teljeline toon Monitori teave6-teljeline küllastus Lähtesta köik seadistusedHelitugevus Välju
Tehnilised andmed erinevad mudeliti ja/või piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
