Producttype	LCD-monitor
Merk	Acer
Model	K242HYLH
Schermdiagonaal	23,8 inch (60 cm)
Paneeltechnologie	VA
Maximale resolutie	1920 x 1080 bij 75 Hz
Helderheid	250 cd/m²
Dynamisch contrast	100.000.000:1 (ACM)
Responstijd	1 ms (VRB)
Kijkhoek	178° horizontaal / 178° verticaal
Aantal kleuren	16,7 miljoen
Aansluitingen	1 x VGA, 1 x HDMI
Ingebouwde luidsprekers	2 x 2 W (optioneel)
Stroomverbruik (ingeschakeld)	22 W
Stroomverbruik (stand-by)	0,5 W
Voeding	100-240 V, 50/60 Hz
Afmetingen (met voet)	540 x 396 x 207 mm
Netto gewicht	3,71 kg
Kanteling	-5° tot +20°
Speciale functies	FreeSync, Black Boost, Super Sharpness, VRB
Aanbevolen reiniging	Zachte doek met oplosmiddelvrije oplossing; vermijd alcohol en ammoniak
Veiligheid	Niet de behuizing openen; reparatie door erkende technicus
Garantie en repareerbaarheid	Verwijderbare voet; reserveonderdelen via Acer klantendienst
Normen	FCC Klasse B, CE, RoHS, ErP

Veelgestelde vragen - K242HYLH ACER

Hoe reinig ik het scherm van mijn Acer K242HYLH monitor?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, licht vochtige doek met een oplosmiddelvrije reinigingsoplossing. Spuit nooit vloeistof rechtstreeks op het scherm en vermijd producten op basis van ammoniak of alcohol.

Welke resoluties en frequenties worden ondersteund?

De maximale resolutie is 1920 x 1080 bij 75 Hz via HDMI en VGA. De horizontale frequentie varieert van 30 tot 85 kHz en de verticale van 56 tot 76 Hz.

Hoe activeer ik de FreeSync-functie?

FreeSync is beschikbaar via het OSD-menu. Ga naar het menu en activeer in de sectie 'Gaming' of 'Prestaties' FreeSync. Vereist een compatibele grafische kaart en een HDMI-verbinding.

Wat te doen als het scherm niet aangaat?

Controleer of de stroomkabel is aangesloten en het stopcontact werkt. Zorg ervoor dat de aan/uit-knop is ingedrukt. Als het lampje oranje is, staat de monitor in de stand-bymodus; beweeg de muis of druk op een toets op het toetsenbord.

Hoe stel ik de helderheid en het contrast in?

Druk op de navigatieknop om het OSD-menu te openen. Gebruik de pijltjestoetsen om 'Helderheid' of 'Contrast' te selecteren en pas aan met de knoppen. U kunt ook de aanpasbare snelkoppelingen gebruiken.

Is de monitor compatibel met wandmontage?

De voet is verwijderbaar, maar de specificaties vermelden geen VESA-compatibiliteit. Het wordt aangeraden om dit bij de fabrikant te controleren of geen wandsteun te gebruiken.

Hoe schakel ik tussen de VGA- en HDMI-ingangen?

Druk op de knop 'Ingang' (knop 3) om het bronselectiemenu te openen. Kies VGA of HDMI met de pijltjes en bevestig met de OK-knop.

Wat is het stroomverbruik in stand-by?

In de stand-bymodus is het verbruik lager dan 0,5 W. In de uit-stand is het minder dan 0,3 W. Dit bespaart energie.

Hoe reset ik de fabrieksinstellingen?

Ga in het OSD-menu naar 'Alle instellingen resetten' (of 'Reset All Settings') en bevestig. Alle instellingen keren terug naar de standaardwaarden.

Waar vind ik de volledige gebruikershandleiding?

De volledige handleiding is gratis te downloaden in PDF-formaat op de website notice-facile.com of op de Acer-ondersteuningssite. Deze bevat 116 pagina's met details over installatie, instellingen en veiligheidsvoorschriften.

GEBRUIKSAANWIJZING K242HYLH ACER

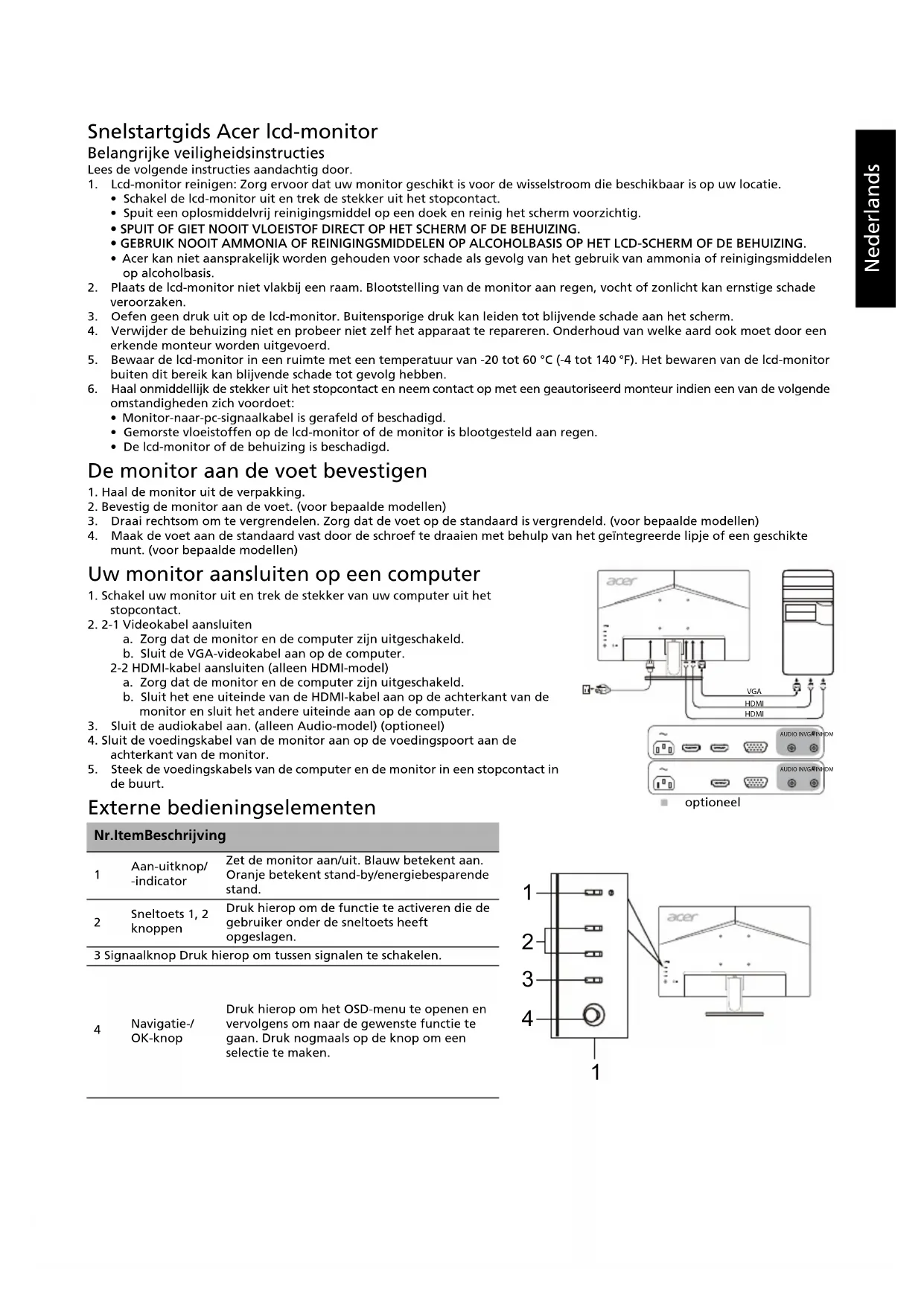

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

2. Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.

3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.

- SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.

• GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.

- Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

1. Plaats de lcd-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
2. Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
3. Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
4. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
5. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:

- Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.

- Gemorste vloeistoffen op de Icd-monitor of de monitor is blootgesteld aan regen.

- De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 Videokabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld.

b. Sluit de VGA-videokabel aan op de computer.

2-2 HDMI-kabel aansluiten (alleen HDMI-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit het ene uiteinde van de HDMI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.

1. Sluit de audiokabel aan. (alleen Audio-model) (optioneel)

2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.

3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.

Externe bedieningselementen

Nr.ItemBeschrijving

1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knoppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.

3 Signaalknop Druk hierop om tussen signalen te schakelen.
4 Navigatie-/OK-knop
Druk hierop om het OSD-menu te openen en vervolgens om naar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te maken.

acer VGA HDMI HDMI AUDIO INVGRINHDMI AUDIO INVGRINHDMI optioneel

1 2 3 4 1 acer

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze Icd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kunnen worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan CAN ICES-003(B)/NMB-003(B).

Afvoer van afgedankte apparatuur door Gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-paneel	Aandrijfsysteem TFT Icd	kleurenscherm
	Grootte 23,8"W (60 cm)
	Pixelgrootte 0,2745 mm	(H) x 0,2745 mm (V)
	Helderheid	250 cd/m^2 (standaard)
	Contrast 100000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Type beeldscherm VA
	Video R, G, B analoge interface
	Horizontale frequentie 30 - 85 kHz
	Verticale frequentie 56	76 Hz
Kleuren 16,7 miljoen
Dot Clock 174,5 MHz
Maximale resolutie		HDMI: 1920 x 1080 bij 75 HzVGA: 1920 x 1080 bij 75 Hz
Plug en play VESA DDCCI/DDC28
Energieverbruik (bij 200 eenheden)	Aan 22 W
	Slaapmodus	0,5 W
	Uit	0,3 W
Ingangsconnector		D-SubHDMI (alleen HDMI-model)
Ingang videosignaal		Analoog: 0,7 Vp-p (standaard), 75 OHM, positiefHDMI (alleen HDMI-model) (optioneel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optioneel)
Maximale schermgrootte		Horizontaal: 527,04 mmVerticaal: 296,46 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijfstemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijfsvochtigheid: 20% tot 80%
Afmetingen		540 (B) x 396 (H) x 207 (D) mm
Gewicht		3,71 kg (netto)
Specificaties mechanisme		Kantelen: -5° tot +20°Zwenken: NeeVerstellen hoogte: NeeDraaien: NeeAfneembare voet: Ja
Externe bedieningselementen	Schakelaar/knoppen	Aan/Uit-knopSneltoets 1Sneltoets 2	IngangMenu/Navigatie/OK
	Functies	HelderheidContrastBlauw lichtZwartversterkingACMSuperscherpteH. positie (alleen analoog model)V. positie (alleen analoog model)Klok (alleen analoog model)Scherpstelling (alleen analoog model)Autom.configuratie (alleen analoog model)GamMAleurtemp.ModisRGB-modusGrijswaarden6-assige tint6-as verzadigenVolume	DempenOver DriveFreeSyncVernieuwingst.VRBTaalTime-out OSDTransparantieOSD vergrendelenIngangAutom. bronSneltoetstoewijzingBreedbeeldmodusDDC/CIHDMI zwartniveauSnelstartmodusScherminformatieAlle inst. ResettenAfsluiten
Specificaties kunnen per regio en/of model verschillen.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.

EU Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

LVD-richtlijn: 2014/35/EU

EN 62368-1:2014/A11:2017

RoHS-richtlijn: 2011/65/EU

EN IEC 63000:2018

☒ ErP-richtlijn: 2009/125/EG

☒ (EU) 2019/2021; EN50564:2011

Jaar om de CE-markering te beginnen aanbrengen:2021.

Jul. 28, 2021
