K242HYLH - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marcă	Acer
Model	K242HYLH
Dimensiune ecran	23,8 inci (60 cm)
Tehnologie panou	VA
Rezoluţie maximă	1920 x 1080 la 75 Hz
Luminozitate	250 cd/m²
Contrast dinamic	100.000.000:1 (ACM)
Timp de răspuns	1 ms (VRB)
Unghi de vizualizare	178° orizontal / 178° vertical
Număr de culori	16,7 milioane
Conectori	1 x VGA, 1 x HDMI
Difuzoare integrate	2 x 2 W (opţional)
Consum (funcţionare)	22 W
Consum (standby)	0,5 W
Alimentare	100-240 V, 50/60 Hz
Dimensiuni (cu suport)	540 x 396 x 207 mm
Greutate netă	3,71 kg
Înclinare	-5° până la +20°
Funcţii speciale	FreeSync, Boost negru, Super claritate, VRB
Curăţare recomandată	Lavetă moale cu soluţie fără solvenţi; evitaţi alcoolul şi amoniacul
Siguranţă	Nu deschideţi carcasa; reparare de către un tehnician autorizat
Garanţie şi reparabilitate	Picior detaşabil; piese de schimb prin SAV Acer
Norme	FCC Clasa B, CE, RoHS, ErP

Întrebări frecvente - K242HYLH ACER

Cum să curăț ecranul monitorului meu Acer K242HYLH?

Opriți și deconectați monitorul. Folosiți o lavetă moale ușor umedă cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran și evitați produsele pe bază de amoniac sau alcool.

Care sunt rezoluțiile și frecvențele suportate?

Rezoluția maximă este de 1920 x 1080 la 75 Hz prin HDMI și VGA. Frecvența orizontală este între 30 și 85 kHz, iar cea verticală între 56 și 76 Hz.

Cum se activează funcția FreeSync?

FreeSync este disponibil prin meniul OSD. Accesați meniul, apoi în secțiunea 'Gaming' sau 'Performanță', activați FreeSync. Necesită o placă grafică compatibilă și o conexiune HDMI.

Ce fac dacă ecranul nu se aprinde?

Verificați că cablul de alimentare este conectat și că priza funcționează. Asigurați-vă că butonul de alimentare este apăsat. Dacă ledul este portocaliu, monitorul este în standby; mișcați mouse-ul sau apăsați o tastă a tastaturii.

Cum se reglează luminozitatea și contrastul?

Apăsați butonul de navigare pentru a deschide meniul OSD. Folosiți săgețile pentru a selecta 'Luminozitate' sau 'Contrast', apoi reglați cu butoanele. Puteți utiliza și comenzi rapide personalizabile.

Este monitorul compatibil cu montarea pe perete?

Piciorul este detașabil, dar specificațiile nu menționează compatibilitatea VESA. Este recomandat să verificați la producător sau să nu utilizați un suport de perete.

Cum se comută între intrările VGA și HDMI?

Apăsați butonul 'Intrare' (butonul 3) pentru a deschide meniul de selecție a sursei. Alegeți VGA sau HDMI cu săgețile, apoi confirmați cu butonul OK.

Care este consumul electric în standby?

În modul standby, consumul este mai mic de 0,5 W. În modul oprit, este mai puțin de 0,3 W. Acest lucru permite economisirea energiei.

Cum se resetează setările din fabrică?

În meniul OSD, mergeți la 'Resetare setări' (sau 'Reset All Settings') și confirmați. Toate setările vor reveni la valorile implicite.

Unde pot găsi manualul de utilizare complet?

Manualul complet este disponibil pentru descărcare gratuită în format PDF pe site-ul notice-facile.com sau pe site-ul de suport Acer. Conține 116 pagini care detaliază instalarea, setările și instrucțiunile de siguranță.

MANUAL DE UTILIZARE K242HYLH ACER

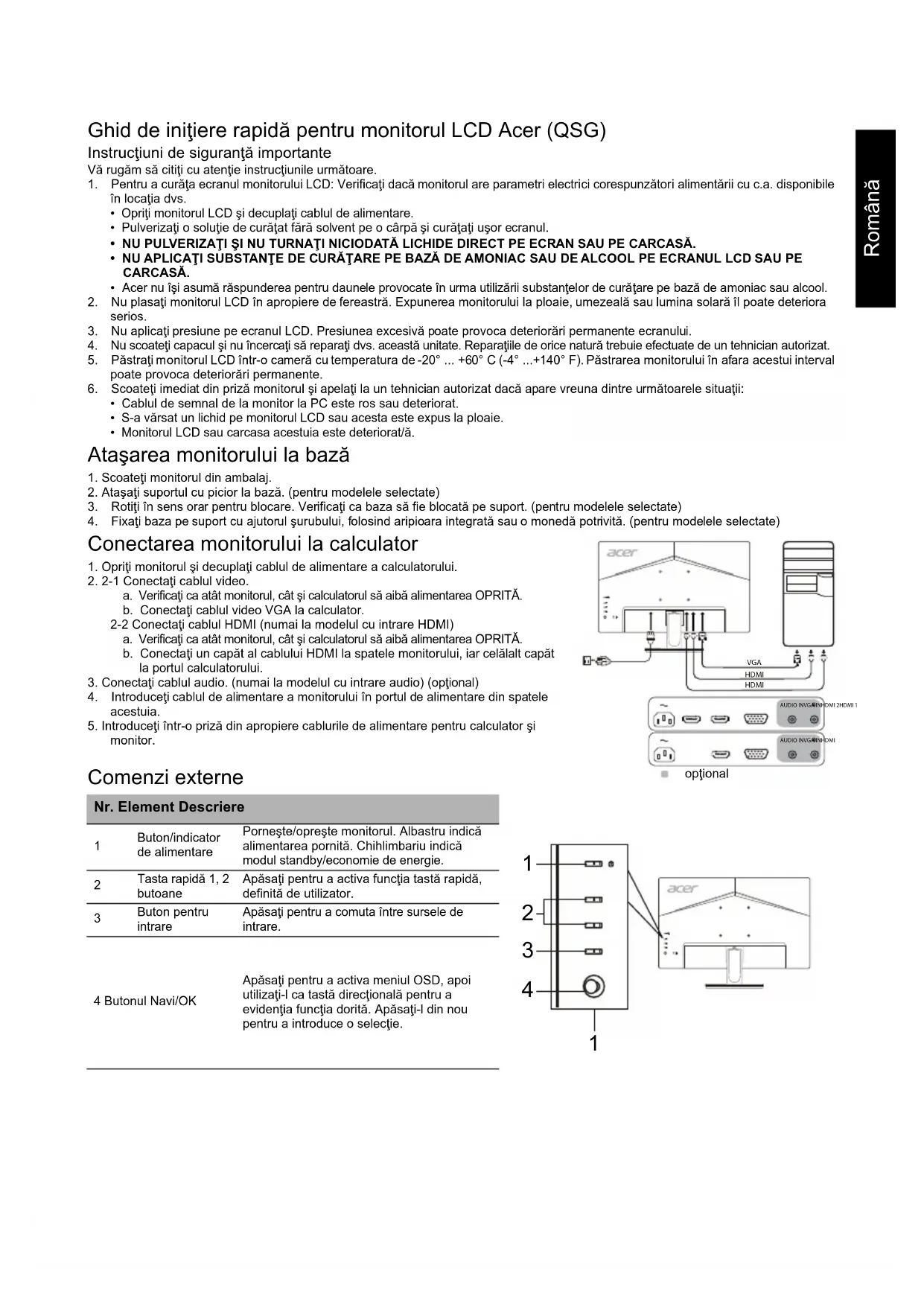

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplați cablul de alimentare.

3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZATI ŞI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SÜBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.

8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° ... +60° C (-4° ...+140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.

- Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Ataşati suportul cu picior la bază. (pentru modelele selectate)
3. Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul şurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.

2. 2-1 Conectati cablul video.

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați cablul video VGA la calculator.
2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI)
a. Verificati ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (optional)
2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

Comenzi externe

1	Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
2	Tasta rapidă 1, 2 butoane	Apăsați pentru a activa funcția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.

4 Butonul Navi/OK

Apăsați pentru a activa meniul OSD, apoi utilizăți-l ca tastă direțională pentru a evidentția funcția dorită. Apăsați-l din nou pentru a introduce o selecție.

acer VGA HDMI HDMI AUDIO INVMAIN HDMI 2 HDMI 1 AUDIO INVMAIN HDMI optional

1 2 3 4 1 acer

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

• Reorientati sau repozitionati antena receptoare.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
• Consultați dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispositive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să acepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul CAN ICES-003(B)/NMB-003(B).

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 23,8"W (60 cm)
	Pas pixeli 0,2745 mm (H) x 0,2745 mm (V)
	Luminozitate	250 cd/m2 (tipic)
	Contrast 100.000.000 Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de răspuns 1 ms (VRB)
	Tip panou VA
	Video Interfață analogcă R, G, B
	Frecvență orizontală 30 - 85 kHz
	Frecvență verticală 56 - 76 Hz
Culori afișate 16,7 Milioane
Frecvența de ceas 174,5 MHz
Rezoluție maximă		HDMI: 1920 x 1080 la 75 HzVGA: 1920 x 1080 la 75 Hz
Tip plug & play VESA DDCCI/DDC2B
Putere absorbită (la 200 nits)	Modul Pornit 22 W
	Modul Repaus	0,5 W
	Modul Oprit	0,3 W
Conector de intrare		D-SubHDMI (numai la modelul cu intrare HDMI)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, pozitivHDMI (numai la modelul cu intrare HDMI) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orizontală: 527,04 mmVerticală: 296,46 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de functionare: 0° - 40°CTemp. de depozitare: -20° - 60°CUmiditate în timpul functionării: 20% - 80%
Dimensiuni		540 (l) x 396 (h) x 207 (a) mm
Masa (netă)		3,71 kg (net)
Specificații privind mecanismul		Înclinare: -5° - +20°Rotire: NuReglarea înățimii: NuPivotare: NuSuport cu picior delașabil: Da
Comenzi externe	Comutator/butoane	Bulon de alimentareIntrareTasta rapidă 1Meniu/Navi/OKTasta rapidă 2
	Funcții	LuminozitateContrastOver DriveLumină albastrăFreeSyncAmplificare negruFrecvență reîmprospătareACMLClaritate superioarăFimbăPoziție orizontală (numai la modelul cu intrare analogică)Focalizare (numai la modelul cu intrare analogică)Configurare automată (numai la modelul cu intrare analogică)GamăTemperatură culoareModuriMod sRGBMod Tonuri de griNuanțe pe 6 axeSaturație pe 6 axeVolumMod sur SRGBMod tonuri de griNuanțe pe 6 axeSaturație pe 6 axeVolumMod sur SRGBMod tonuri de griNuanțe pe 6 axeSaturație pe 6 axeVolumMod sur SRGBMod tonuri de griNuanțe pe 6 axeSaturație pe 6 axeVolumMod sur SRGBMod tonuri de griNuanțe pe 6 axeSaturație pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axes uromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SRGBMod tonuri de griNuanțe pe 6 axesuromMod sur SGBMDUMod tonuri de griNuanțe pe 6 axesuromMod sur SGBMDUMod tonuri de griNuanțe pe 6 axesuromMod sur SGBMDUMod tonuri de griNuanțe pe 6 axesuromMod sur SGBMDUMod tonuri de griNuanțe pe 6 axesuromMod sur SGBMDUMod tonuri de griNuanțe pe 6 axesurom mod sur SGBMDUMod tonuri de griNuanțe pe 6 axesurom mod sur SGBMDUMod tonuri de griNuanțe pe 6 axesurom mod sur SGBMDUMod tonuri de griNuanțe pe 6 axesurom mod sur SGBMDUMod tonuri de griNuanțe pe 6 axesurom mod sur SGBMDUMod tonuri de griNuanțe pe.
Specificațiile variază în funcție de model și/sau de regiune.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.
