K242HYLH - Монитор ACER - Безплатно ръководство за потребителя

Тип продукт	LCD монитор
Марка	Acer
Модел	K242HYLH
Размер на екрана	23,8 инча (60 см)
Технология на панела	VA
Максимална резолюция	1920 x 1080 при 75 Hz
Яркост	250 cd/m²
Динамичен контраст	100 000 000:1 (ACM)
Време за реакция	1 ms (VRB)
Ъгъл на видимост	178° хоризонтално / 178° вертикално
Брой цветове	16,7 милиона
Конектори	1 x VGA, 1 x HDMI
Вградени високоговорители	2 x 2 W (опционално)
Консумация (включен)	22 W
Консумация (готовност)	0,5 W
Захранване	100-240 V, 50/60 Hz
Размери (с основа)	540 x 396 x 207 mm
Нетно тегло	3,71 kg
Наклон	-5° до +20°
Специални функции	FreeSync, Boost на черното, Супер острота, VRB
Препоръчително почистване	Мека кърпа с разтвор без разтворители; избягвайте алкохол и амоняк
Безопасност	Не отваряйте корпуса; ремонт от лицензиран техник
Гаранция и ремонтопригодност	Отстраняема стойка; резервни части чрез сервиз на Acer
Стандарти	FCC Клас B, CE, RoHS, ErP

Често задавани въпроси - K242HYLH ACER

Как да почистя екрана на монитора Acer K242HYLH?

Изключете и извадете щепсела на монитора. Използвайте мека кърпа, леко навлажнена с почистващ разтвор без разтворители. Никога не пръскайте течност директно върху екрана и избягвайте продукти на основата на амоняк или алкохол.

Какви резолюции и честоти се поддържат?

Максималната резолюция е 1920 x 1080 при 75 Hz чрез HDMI и VGA. Хоризонталната честота варира от 30 до 85 kHz, а вертикалната от 56 до 76 Hz.

Как да активирам функцията FreeSync?

FreeSync е достъпен чрез менюто OSD. Влезте в менюто, след това в секция 'Gaming' или 'Performance', активирайте FreeSync. Изисква съвместима видеокарта и HDMI връзка.

Какво да направя, ако екранът не светва?

Проверете дали захранващият кабел е включен и контактът работи. Уверете се, че бутонът за захранване е натиснат. Ако индикаторът е оранжев, мониторът е в готовност; преместете мишката или натиснете клавиш на клавиатурата.

Как да регулирам яркостта и контраста?

Натиснете бутона за навигация, за да отворите менюто OSD. Използвайте стрелките, за да изберете 'Яркост' или 'Контраст', след това регулирайте с бутоните. Можете също да използвате персонализирани бързи клавиши.

Съвместим ли е мониторът със стенно монтиране?

Стойката е подвижна, но спецификациите не споменават съвместимост с VESA. Препоръчително е да се консултирате с производителя или да не използвате стенен монтаж.

Как да превключвам между VGA и HDMI входовете?

Натиснете бутона 'Вход' (бутон 3), за да отворите менюто за избор на източник. Изберете VGA или HDMI със стрелките, след това потвърдете с бутона OK.

Каква е консумацията на електроенергия в режим готовност?

В режим готовност консумацията е под 0,5 W. В изключен режим е под 0,3 W. Това спестява енергия.

Как да нулирам фабричните настройки?

В менюто OSD отидете на 'Нулиране на всички настройки' (или 'Reset All Settings') и потвърдете. Всички настройки ще се върнат към стойностите по подразбиране.

Къде мога да намеря пълното ръководство за употреба?

Пълното ръководство е достъпно за безплатно изтегляне във формат PDF на сайта notice-facile.com или на сайта за поддръжка на Acer. Съдържа 116 страници с подробности за инсталация, настройки и указания за безопасност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K242HYLH ACER

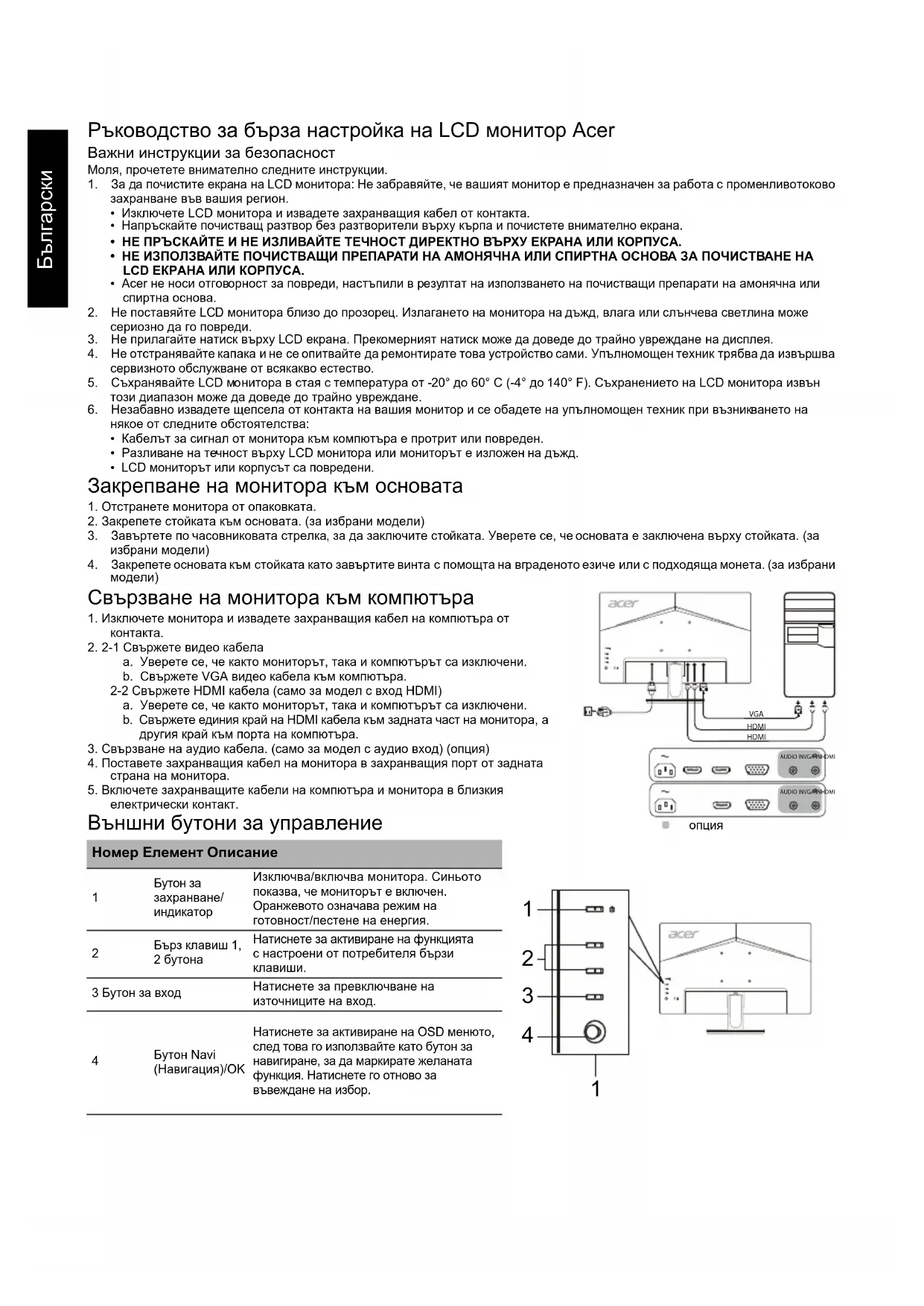

Ръководство за бърза настройка на LCD монитор Acer

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.
2. Изключете LCD монитора и извадете захранващия кабел от контакта.
3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
   • НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
4. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

5. Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

6. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

7. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.

8. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.

9. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.

10. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабельт за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на вграденото езиче или с подходяща монета. (за избрани модели)

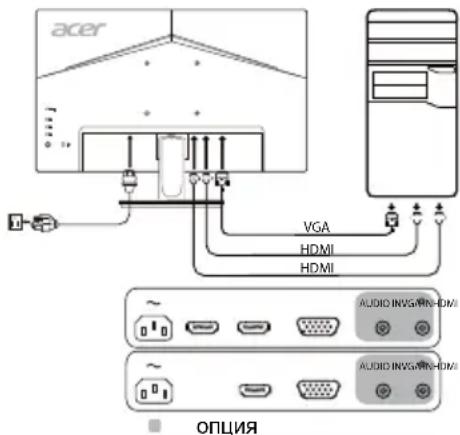

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.
2. 2-1 Свържете видео кабела

a. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете VGA видео кабела към компютъра.

2-2 Свържете HDMI кабела (само за модел с вход HDMI)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете единия край на HDMI кабела към задната част на монитора, а другия край към порта на компютъра.

1. Свързване на аудио кабела. (само за модел с аудио вход) (опция)
2. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.
3. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.

Външни бутони за управление

1	Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
2	Бърз клавиш 1, 2 бутона	Натиснете за активиране на функцията с настроени от потребителя бързи клавиши.
3	Бутон за вход	Натиснете за превключване на източниците на вход.
4	Бутон Navi (Навигация)/ОК	Натиснете за активиране на OSD менюто, след това го използвайте като бутон за навигиране, за да маркирате желаната функция. Натиснете го отново за въвеждане на избор.

acer VGA HDMI HDMI AUDIO INVS/IN-/HDMI AUDIO INVS/IN-/HDMI ОПЦИЯ

1 2 3 4 1 acer

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

• Преориентиране или преместване на антената на приемника.
  ● Увеличаване на разстоянието между устройството и приемника.
• Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
• Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: Екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата CAN ICES-003(B)/NMB-003(B).

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система TFT цветен LCD дисплей
	Размер 23,8"W (60 см)
	Стъпка на пикселите 0,2745 мм (X) x 0,2745 мм (B)
	Яркост	250 cd/m2 (типична)
	Контраст 100000000:1 макс. (ACM)
	Ъгъл на виждане 178° (X) 178° (B) (CR=10)
	Време за реакция 1 ms (VRB)
	Тип на панела VA
	Видео R, G, В аналогов интерфейс
	Хоризонтална честота	30 - 85 kHz
	Вертикална честота	56 - 76 Hz
Цветове на дисплея		16,7 миллиона
Dot Clock (Честота на сканиране)		174,5 MHz
Максимална резолюция		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Консумация на енергия(при 200 нита)	Включен режим 22 W
	Режим на покой 0,5 W
	Изключен режим 0,3 W
Входен конектор		D-SubHDMI (само за модел с вход HDMI)
Входен видео сигнал		Аналогов: 0,7 Vp-p (стандартен), 75 OHM, положителенHDMI (само за модел с вход HDMI) (опция)
Говорители 2 W x 2 (само за модел с аудио вход) (опция)
Максимален размер на екрана		Хоризонтален: 527,04 ммВертикален: 296,46 мм
Източник на захранване 100 - 240 V, 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		540 (Ш) x 396 (В) x 207 (Д) мм
Тегло (N. W.)		3,71 кг (нето)
Спецификации на механизма		Накланяне: -5° до +20°Въртене: НеКоригиране на височината: НеОс: HeСтойка с подвижно краче: Да
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоБърз клавиш 1Бърз клавиш 2	ВходМеню/Navi(Hавигация)/OK
	Функции	ЯркостКонтрастBlue LightПодсилване на черните областиACMCупер остротаХоризонтална позиция (само за модел с аналогов вход)Вертикална позиция (само за модел с аналогов вход)Часовник (само за модел с аналогов вход)Фокус (само за модел с аналогов вход)Автоматична конфигурация (само за модел с аналогов вход)ГамаТемпература на цветаРежимиРежим sRGBРежим Нива на сивото6 цвятаНаситеност в 6 цвятаСила на звука	Изключване на звукаУсилванеФreesyncСкорост на обновяванeVRBEзикВреме на изчакване на OSDПрозрачностЗаключване на екранното менюВходен сигналАвтоматичен източникНазначение на бързи клавишиРежим "Широк екран"DDC/CIHDMI ниво на чернотоРежим на бърза настройкаИнформация за дисплеяНулиране на всички настройкиИзход
Спецификациите се различават в зависимост от модела и/или региона.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.
