K242HYLH - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	РК-монітор
Бренд	Acer
Модель	K242HYLH
Розмір екрану	23,8 дюйма (60 см)
Технологія панелі	VA
Максимальна роздільна здатність	1920 x 1080 при 75 Гц
Яскравість	250 кд/м²
Динамічний контраст	100 000 000:1 (ACM)
Час відгуку	1 мс (VRB)
Кут огляду	178° горизонтальний / 178° вертикальний
Кількість кольорів	16,7 мільйонів
Роз'єми	1 x VGA, 1 x HDMI
Вбудовані динаміки	2 x 2 Вт (опціонально)
Споживання (робочий режим)	22 Вт
Споживання (очікування)	0,5 Вт
Живлення	100-240 В, 50/60 Гц
Розміри (з підставкою)	540 x 396 x 207 мм
Вага нетто	3,71 кг
Нахил	-5° до +20°
Спеціальні функції	FreeSync, Підсилення чорного, Супер чіткість, VRB
Рекомендоване очищення	М'яка ганчірка з розчином без розчинників; уникайте спирту та аміаку
Безпека	Не відкривайте корпус; ремонт кваліфікованим фахівцем
Гарантія та ремонтопридатність	Знімна підставка; запасні частини через сервісний центр Acer
Стандарти	FCC Клас B, CE, RoHS, ErP

Часті запитання - K242HYLH ACER

Як очистити екран монітора Acer K242HYLH?

Вимкніть і від'єднайте монітор. Використовуйте м'яку злегка вологу ганчірку з розчином для чищення без розчинників. Ніколи не розпилюйте рідину безпосередньо на екран та уникайте продуктів на основі аміаку або спирту.

Які роздільні здатності та частоти підтримуються?

Максимальна роздільна здатність - 1920 x 1080 при 75 Гц через HDMI та VGA. Горизонтальна частота від 30 до 85 кГц, вертикальна від 56 до 76 Гц.

Як активувати функцію FreeSync?

FreeSync доступний через меню OSD. Перейдіть у меню, потім у розділі 'Gaming' або 'Performance' увімкніть FreeSync. Потрібна сумісна відеокарта та підключення HDMI.

Що робити, якщо екран не вмикається?

Перевірте, чи підключено кабель живлення та чи працює розетка. Переконайтеся, що кнопку живлення натиснуто. Якщо індикатор помаранчевий, монітор у режимі очікування; перемістіть мишу або натисніть клавішу на клавіатурі.

Як налаштувати яскравість і контраст?

Натисніть кнопку навігації, щоб відкрити меню OSD. Використовуйте стрілки для вибору 'Яскравість' або 'Контраст', потім регулюйте кнопками. Також можна використовувати настроювані швидкі клавіші.

Чи сумісний монітор з настінним кріпленням?

Підставка знімна, але в специфікаціях не згадується сумісність VESA. Рекомендується перевірити у виробника або не використовувати настінне кріплення.

Як перемикатися між входами VGA та HDMI?

Натисніть кнопку 'Вхід' (кнопка 3), щоб відкрити меню вибору джерела. Виберіть VGA або HDMI за допомогою стрілок, потім підтвердьте кнопкою OK.

Яке енергоспоживання в режимі очікування?

У режимі очікування споживання менше 0,5 Вт. У вимкненому режимі менше 0,3 Вт. Це дозволяє економити енергію.

Як скинути налаштування до заводських?

У меню OSD перейдіть до 'Скидання налаштувань' (або 'Reset All Settings') та підтвердіть. Всі налаштування повернуться до значень за замовчуванням.

Де я можу знайти повний посібник з експлуатації?

Повний посібник доступний для безкоштовного завантаження у форматі PDF на сайті notice-facile.com або на сайті підтримки Acer. Він містить 116 сторінок з детальним описом встановлення, налаштувань та інструкцій з безпеки.

ПОСІБНИК КОРИСТУВАЧА K242HYLH ACER

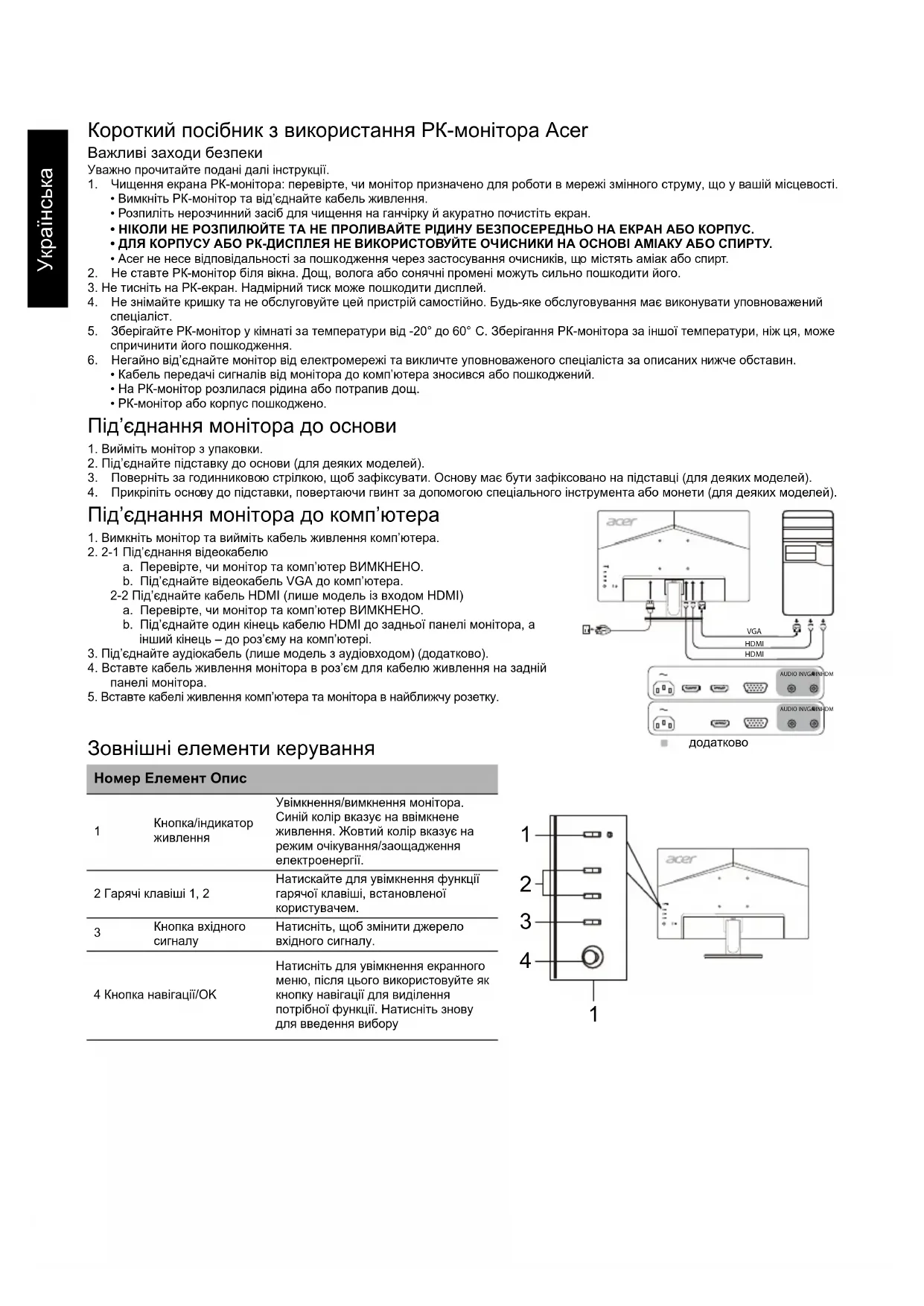

Короткий посібник з використання РК-монітора Acer

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Асег не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

6. Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

7. На РК-монітор розлилася рідина або потрапив дощ.
8. РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки.
2. Під'єднайте підставку до основи (для деяких моделей).
3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).
4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднання відеокабелю

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте відеокабель VGA до комп'ютера.

2-2 Під'єднайте кабель HDMI (лише модель із входом HDMI)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте один кінець кабелю HDMI до задньої панелі монітора, а інший кінець – до роз'єму на комп'ютері.

1. Під'єднайте аудіокабель (лише модель з аудіовходом) (додатково).

2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.

3. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.

Зовнішні елементи керування

Номер Елемент Опис

1	Кнопка/індикаторживлення	Увімкнення/вимкнення монітора.Синій колір вказує на ввімкненеживлення. Жовтий колір вказує нарежим очікування/заощадженняелектроенергії.
2	Гарячі клавіші 1, 2	Натискайте для увімкнення функціїгарячої клавіші, встановленоїкористувачем.
3	Кнопка вхідногосигналу	Натисніть, щоб змінити джереловхідного сигналу.
4	Кнопка навігації/ОК	Натисніть для увімкнення екранногоменю, після цього використовуйте яккнопку навігації для виділенняпотребної функції. Натисніть зновудля введення вибору

acer VGA HDMI HDMI AUDIO INVS#IN-HDM AUDIO INVS#IN-HDM додатково

1 2 3 4 1 acer

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій прошов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

● Налаштуйте або змініть розташування прийомної антени.
- Збільшіть відстань між пристроєм і приймачем.
- Під'єднайте пристрій та приймач до різних розеток.
- Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Користувачі в Канаді

Цей цифровий пристрій класу В відповідає стандарту CAN ICES-003(B)/NMB-003(B).

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Роздіпений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантиє безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система	Кольоровий TFT РК-екран
	Розмір	23,8"W (60 см)
	Крок піксела	0,2745 мм (по горизонталі) x 0,2745 мм (по вертикалі)
	Яскравість	250 кд/м ^2 (типова)
	Контрастність	100 000 000:1 макс. (ACM)
	Кут огляду	178° (по горизонталі) 178° (по вертикалі) (CR=10)
	Час відповіді	1 мсек. (VRB)
	Тип панелі VA
	Відео	Аналоговий інтерфейс R, G, B
	Частота рядків	30 - 85 kHz
	Частота кадрів	56 - 76 Hz
Відображувані кольори		16,7 мільйона
Синхросигнал для відтворення зображень на растровому дисплеї		174,5 MHz
Максимальна роздільна здатність		HDMI: 1920 x 1080 при 75 HzVGA: 1920 x 1080 при 75 Hz
Plug & Play		VESA DDCCI/DDC2B
Споживання електроенергії (за 200 ніт)	Режим увімкнення	22 W
	Режим сну	0,5 W
	Режим вимкнення	0,3 W
Вхідний роз'єм		D-Sub HDMI (лише модель із входом HDMI)
Вхідний відеосигнал		Аналоговий: 0,7 Vp-p (стандарт), 75 OHM, позитивний HDMI (лише модель із входом HDMI) (додатково)
Динаміки		2 W x 2 (лише модель з аудіовходом) (додатково)
Максимальний розмір екрана		По горизонталі: 527,04 ммПо вертикалі: 296,46 мм
Джерело живлення		100–240 V, 50/60 Hz
Умови навколишнього середовища		Робоча температура: від 0 °C до 40 °CTemпература зберігання: від -20 °C до 60 °CPобоча вологість: 20–80%
Розміри		540 (Ш) x 396 (В) x 207 (Г) мм
Bara (вага нетто)		3,71 кг (нетто)
Технічні характеристики механізму		Нахил: від -5 до +20°Поворот: ніРегулювання висоти: ніЗавіса: ніЗнімна підставка: наявна
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2 Вхід Меню/Навігації/ОК
	Функції	Яскравість Контрастність Блакитне світло Підсилення чорного ACM Супер чіткість Положення по горизонталі (лише модель з аналоговим входом) Положення по вертикалі (лише модель з аналоговим входом) Годинник (лише модель з аналоговим входом) Фокусування (лише модель з аналоговим входом) Автоматичне налаштування (лише модель з аналоговим входом) Гамма Температура кольору Режими Режим sRGB Режим градації сірого 6-осьвий відтінок 6-осьова насиченість Гучність Вимкнути звук Прискорення FreeSync Частота оновлення VRB Мова Час очікування екранного меню Прозорість Блокування OSD Вхід Авто джерело Призначення сполучення клавіш Широкоекранний режим DDC/CI Рівень чорного HDMI Режим швидкого запуску Інформація про дисплей Скинути всі настройки Вийти
Технічні характеристики запежать від моделі та/або регіону.

Посібники й інші документи для виробу Асег шукайте на офіційному веб-сайті підтримки Асег.
