| Produkta veids | LCD monitors |
| Zīmols | Acer |
| Modelis | K242HYLH |
| Ekrāna izmērs | 23,8 collas (60 cm) |
| Paneļa tehnoloģija | VA |
| Maksimālā izšķirtspēja | 1920 x 1080 pie 75 Hz |
| Spilgtums | 250 cd/m² |
| Dinamiskais kontrasts | 100 000 000:1 (ACM) |
| Reakcijas laiks | 1 ms (VRB) |
| Skata leņķis | 178° horizontāli / 178° vertikāli |
| Krāsu skaits | 16,7 miljoni |
| Savienotāji | 1 x VGA, 1 x HDMI |
| Iebūvētie skaļruņi | 2 x 2 W (pēc izvēles) |
| Enerģijas patēriņš (darbībā) | 22 W |
| Enerģijas patēriņš (gaidīšanas režīmā) | 0,5 W |
| Barošana | 100-240 V, 50/60 Hz |
| Izmēri (ar statīvu) | 540 x 396 x 207 mm |
| Neto svars | 3,71 kg |
| Slīpums | -5° līdz +20° |
| Īpašās funkcijas | FreeSync, Melnā uzlabošana, Super asums, VRB |
| Ieteicamā tīrīšana | Mīksta drāna ar šķīdinātāju nesaturošu šķīdumu; izvairīties no spirta un amonjaka |
| Drošība | Neatveriet korpusu; remonts pie pilnvarota tehniķa |
| Garantija un remontējamība | Noņemama kāja; rezerves daļas, izmantojot Acer pēcpārdošanas servisu |
| Standarti | FCC B klase, CE, RoHS, ErP |
Bieži uzdotie jautājumi - K242HYLH ACER
Lietotāju jautājumi par K242HYLH ACER
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Monitors PDF formātā bez maksas! Atrodiet savu rokasgrāmatu K242HYLH - ACER un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. K242HYLH zīmola ACER.
LIETOŠANAS INSTRUKCIJA K242HYLH ACER

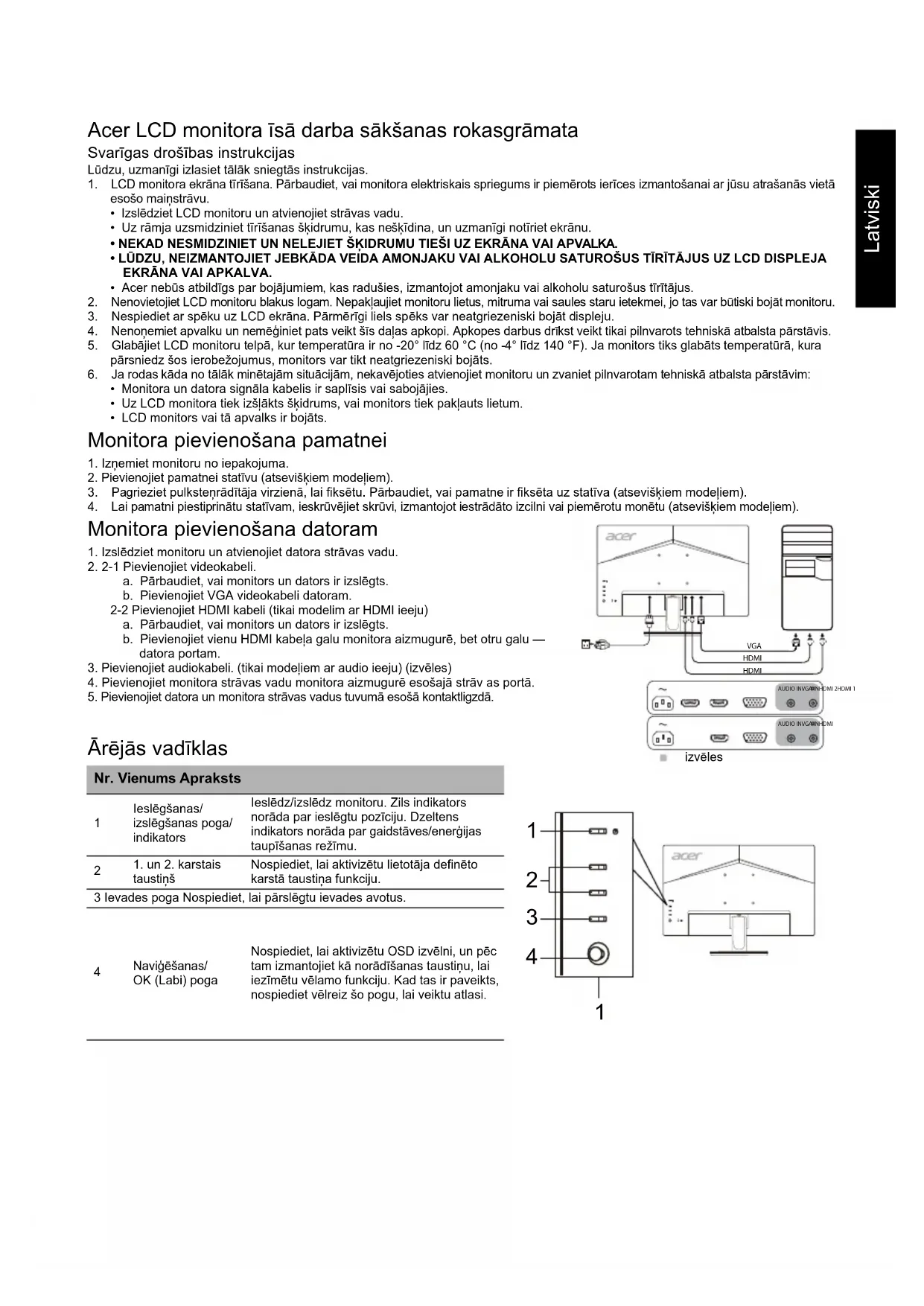

Acer LCD monitora īsā darba sākšanas rokasgrāmata
Svarīgas drošības instrukcijas
Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.
-
LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo mainstrāvu.
-
Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
- Uz rāmja uzsmidziniet tīrīšanas škidrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.
- NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.
• LÜDZU, NEIZMANTOJIET JEBKÄDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.
- Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
-
Nenovietojiet LCD monitoru blakus logam. Nepaklaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var bütiski bojät monitoru.
-
Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
- Nenoņemiet apvalku un nemēģiniet pats veikt šīs daļas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
- Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
- Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
- Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
- Uz LCD monitora tiek izšląkts škidrums, vai monitors tiek pakļauts lietum.
- LCD monitors vai tā apvalks ir bojāts.
Monitora pievienošana pamatnei
- Iznemiet monitoru no iepakojuma.
- Pievienojiet pamatnei statīvu (atseviškiem modeliem).
- Pagrieziet pulkstenrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
- Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeliem).
Monitora pievienošana datoram
- Izslēdziet monitoru un atvienojiet datora strāvas vadu.
- 2-1 Pievienojiet videokabeli.
a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet VGA videokabeli datoram.
2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)
a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet vienu HDMI kabela galu monitora aizmugurē, bet otru galu — datora portam.
- Pievienojiet audiokabeli. (tikai modeliem ar audio ieeju) (izvēles)
- Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāv as portā.
- Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.
Ārējās vadīklas
Nr. Vienums Apraksts
| 1 | leslēgšanas/izslēgšanas poga/indikators | leslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/enerģijas taupīšanas režīmu. |
| 2 | 1. un 2. karstais taustiņš | Nospiediet, lai aktivizētu lietotāja definēto karstā taustiņa funkciju. |
| 3 levades poga Nospiediet, lai pārslēgtu ievades avotus. | ||
4 Navigēšanas/ OK (Labi) poga
Nospiediet, lai aktivizētu OSD izvēlni, un pēc tam izmantojiet kā norādīšanas taustinu, lai iezīmētu vēlamo funkciju. Kad tas ir paveikts, nospiediet vēlreiz šo pogu, lai veiktu atlasi.
FCC paziņojums
Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. dalai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstāklos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.
Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.
- Pagrieziet vai pārvietojiet uztvērējantenu.
- Pārvietojiet ierīci tālāk no uztvērēja.
- Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
- Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.
CE paziņojums par atbilstību
Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemsprieguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošanu energotaupīgos produktos.
Paziņojums
Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.
Paziņojums Aizsargāti kabeli
Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabelus, lai nodrošinātu atbilstību EMC prasībām.
Paziņojums Perifērās ierīces
Šim aprīkojumam drīkst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.
Uzmanību!
Izmainas vai modifikacijas, ko ražotājs nav skaidri atlāvis, var anulēt Federālas sakaru komisijas pieškirtās tiesības lietotājam darbināt šo ierīci.
Darbības nosacījumi
Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.
Paziņojums Lietotājiem Kanādā
Šī B klases digitālā ierīce atbilst noteikumiem CAN ICES-003(B)/NMB-003(B).
Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā
Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otreizēja pārstrāde. Atseviška nolietotā aprīkojuma savākšana un otreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.
SPECIFIKĀCIJA
| LCD panelis | Vadoša sistēma TFT krāsu LCD | |
| Lielums 23,8°W (60 cm) | ||
| Pikseļi 0,2745 x 0,2745 mm (augstums x platums) | ||
| Spilgtums | 250 cd/m2 (parasti) | |
| Kontrasts 100 000 000:1 maks. (ACM) | ||
| Skata lenķis 178° (H) 178° (V) (CR=10) | ||
| Reagēšanas laiks 1 ms (VRB) | ||
| Paneļa tips VA | ||
| Video R, G, B analogais interfeiss | ||
| H-frekvence | 30-85 kHz | |
| V-frekvence | 56-76 Hz | |
| Displeja krāsas 16,7 milj. | ||
| Punktu pulkstenis | 174,5 MHz | |
| Maksimālā izšķirtspēja | HDMI: 1920 x 1080 pie 75 HzVGA: 1920 x 1080 pie 75 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Enerģijas patēriņš(200 niti) | leslēgtā režīmā 22 W | |
| Miega režīmā 0,5 W | ||
| Izslēgtā režīmā 0,3 W | ||
| Ieejas savienotājs | D-SubHDMI (tikai modeļiem ar HDMI ieeju) | |
| Ieejas videosignāls | Analogais: 0,7 Vp-p (standarts), 75 OHM, pozitīvsHDMI (tikai modeļiem ar HDMI ieeju) (izvēles) | |
| Skaļruņi 2 W x 2 (tikai modeļiem ar audio ieeju) (izvēles) | ||
| Maksimālais ekrāna lielums | Horizontāli: 527,04 mmVertikāli: 296,46 mm | |
| Enerģijas avots 100-240 V, 50/60 Hz | ||
| Vides apsvērumi | Darbības temperatūra: 0-40 °CGlabāšanas temperatūra: -20-60 °CDarbības mitrums: 20-80% | |
| Izmēri | 540 x 396 x 207 mm (platums x augstums x dzījums) | |
| Svars (N. W.) | 3,71 kg (neto) | |
| Mehānisma specifikācijas | Sasvēršana: -5°-+20°Pagriešana: NavAugstuma regulēšana: NavSasvēršana: NavAtvienojama pamatne: Ir | |
| Ārējās vadīklas | Slēdžl/pogas | leslēgšanas poga Ieeja1. karstais taustiņš Izvēlne/Navigēšanas/OK2. karstais taustiņš |
| Funkcijas | Spilgtums KlusumsKontrasts PaātrinājumsZils indikalors FreeSyncMeinā uzlabošana Atsvaidziniet rādītāja numuruACMI Zlcils asums VRB ValodaH. Position (tikai modeļiem ar analogo ieeju)V. Position (tikai modeļiem ar analogo ieeju) Pulkstenis (tikai modeļiem ar analogo ieeju) Fokuss (tikai modeļiem ar analogo ieeju) Automātiskā konfigurēšana (tikai modeļiem ar analogo ieeju) Gamma Krāsu temperatūra Platais režīms Režimi DDC/CHS RGB režīms HDMI melnā līmenisPelēktoņu režīms Ātrā sākuma režīms6 asu nokrāsa Displeja informācija6 asu piesātinājums Atiestafīt visus IestatījumusSkaļums Iziet | |
| Specifikācijas atšķiras atkarībā no modela un / vai modela. | ||
Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
