K242HYLH - จอภาพ ACER - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	จอภาพ LCD
ยี่ห้อ	Acer
รุ่น	K242HYLH
ขนาดหน้าจอ	23.8 นิ้ว (60 ซม.)
เทคโนโลยีแผง	VA
ความละเอียดสูงสุด	1920 x 1080 ที่ 75 Hz
ความสว่าง	250 cd/m²
คอนทราสต์ไดนามิก	100,000,000:1 (ACM)
เวลาตอบสนอง	1 ms (VRB)
มุมมอง	178° แนวนอน / 178° แนวตั้ง
จำนวนสี	16.7 ล้านสี
ขั้วต่อ	1 x VGA, 1 x HDMI
ลำโพงในตัว	2 x 2 W (อุปกรณ์เสริม)
การใช้พลังงาน (เปิด)	22 W
การใช้พลังงาน (สแตนด์บาย)	0.5 W
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
ขนาด (รวมขาตั้ง)	540 x 396 x 207 mm
น้ำหนักสุทธิ	3.71 กก.
การเอียง	-5° ถึง +20°
ฟังก์ชั่นพิเศษ	FreeSync, ฟังก์ชันเพิ่มความดำ, ความคมชัดพิเศษ, VRB
การทำความสะอาดที่แนะนำ	ผ้าเนื้อนุ่มพร้อมน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย หลีกเลี่ยงแอลกอฮอล์และแอมโมเนีย
ความปลอดภัย	ห้ามเปิดเคส ให้ช่างที่ได้รับอนุญาตเป็นผู้ซ่อมแซม
การรับประกันและการซ่อมแซม	ขาตั้งสามารถถอดออกได้ อะไหล่ผ่านศูนย์บริการ Acer
มาตรฐาน	FCC Class B, CE, RoHS, ErP

คำถามที่พบบ่อย - K242HYLH ACER

วิธีทำความสะอาดหน้าจอของจอภาพ Acer K242HYLH ของฉัน?

ปิดและถอดปลั๊กจอภาพ ใช้ผ้าเนื้อนุ่มชุบน้ำหมาดๆ เล็กน้อยกับน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวใส่หน้าจอโดยตรง และหลีกเลี่ยงผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

ความละเอียดและความถี่ที่รองรับมีอะไรบ้าง?

ความละเอียดสูงสุดคือ 1920 x 1080 ที่ 75 Hz ผ่าน HDMI และ VGA ความถี่แนวนอนอยู่ระหว่าง 30 ถึง 85 kHz และแนวตั้งอยู่ระหว่าง 56 ถึง 76 Hz

วิธีการเปิดใช้งานฟังก์ชัน FreeSync?

FreeSync สามารถใช้งานได้ผ่านเมนู OSD เข้าไปที่เมนู จากนั้นในส่วน 'Gaming' หรือ 'Performance' ให้เปิดใช้งาน FreeSync ต้องใช้การ์ดจอที่รองรับและการเชื่อมต่อ HDMI

ควรทำอย่างไรหากหน้าจอไม่ติด?

ตรวจสอบว่าสายไฟเสียบอยู่และปลั๊กทำงาน ตรวจสอบว่ากดปุ่มเปิด/ปิดแล้ว หากไฟเป็นสีส้ม แสดงว่าจอภาพอยู่ในโหมดสแตนด์บาย ให้ขยับเมาส์หรือกดแป้นคีย์บอร์ด

วิธีปรับความสว่างและคอนทราสต์?

กดปุ่มนำทางเพื่อเปิดเมนู OSD ใช้ลูกศรเพื่อเลือก 'ความสว่าง' หรือ 'คอนทราสต์' จากนั้นปรับด้วยปุ่ม คุณสามารถใช้ทางลัดที่กำหนดเองได้

จอภาพนี้รองรับการติดตั้งบนผนังหรือไม่?

ขาตั้งสามารถถอดออกได้ แต่สเปกไม่ได้ระบุการรองรับ VESA แนะนำให้ตรวจสอบกับผู้ผลิตหรือไม่ใช้ขายึดผนัง

วิธีสลับระหว่างอินพุต VGA และ HDMI?

กดปุ่ม 'อินพุต' (ปุ่ม 3) เพื่อเปิดเมนูเลือกแหล่งสัญญาณ เลือก VGA หรือ HDMI ด้วยลูกศร แล้วกดปุ่ม OK เพื่อยืนยัน

การใช้พลังงานในโหมดสแตนด์บายเป็นเท่าไหร่?

ในโหมดสแตนด์บาย การใช้พลังงานต่ำกว่า 0.5 W ในโหมดปิดเครื่อง ต่ำกว่า 0.3 W ซึ่งช่วยประหยัดพลังงาน

วิธีรีเซ็ตการตั้งค่าเป็นค่าเริ่มต้นจากโรงงาน?

ในเมนู OSD ไปที่ 'รีเซ็ตการตั้งค่า' (หรือ 'Reset All Settings') และยืนยัน การตั้งค่าทั้งหมดจะกลับเป็นค่าเริ่มต้น

ฉันจะหาคู่มือการใช้งานฉบับสมบูรณ์ได้ที่ไหน?

คู่มือฉบับสมบูรณ์สามารถดาวน์โหลดได้ฟรีในรูปแบบ PDF จากเว็บไซต์ notice-facile.com หรือจากเว็บไซต์สนับสนุนของ Acer มี 116 หน้าพร้อมรายละเอียดการติดตั้ง การตั้งค่า และข้อควรระวังด้านความปลอดภัย

คู่มือผู้ใช้ K242HYLH ACER

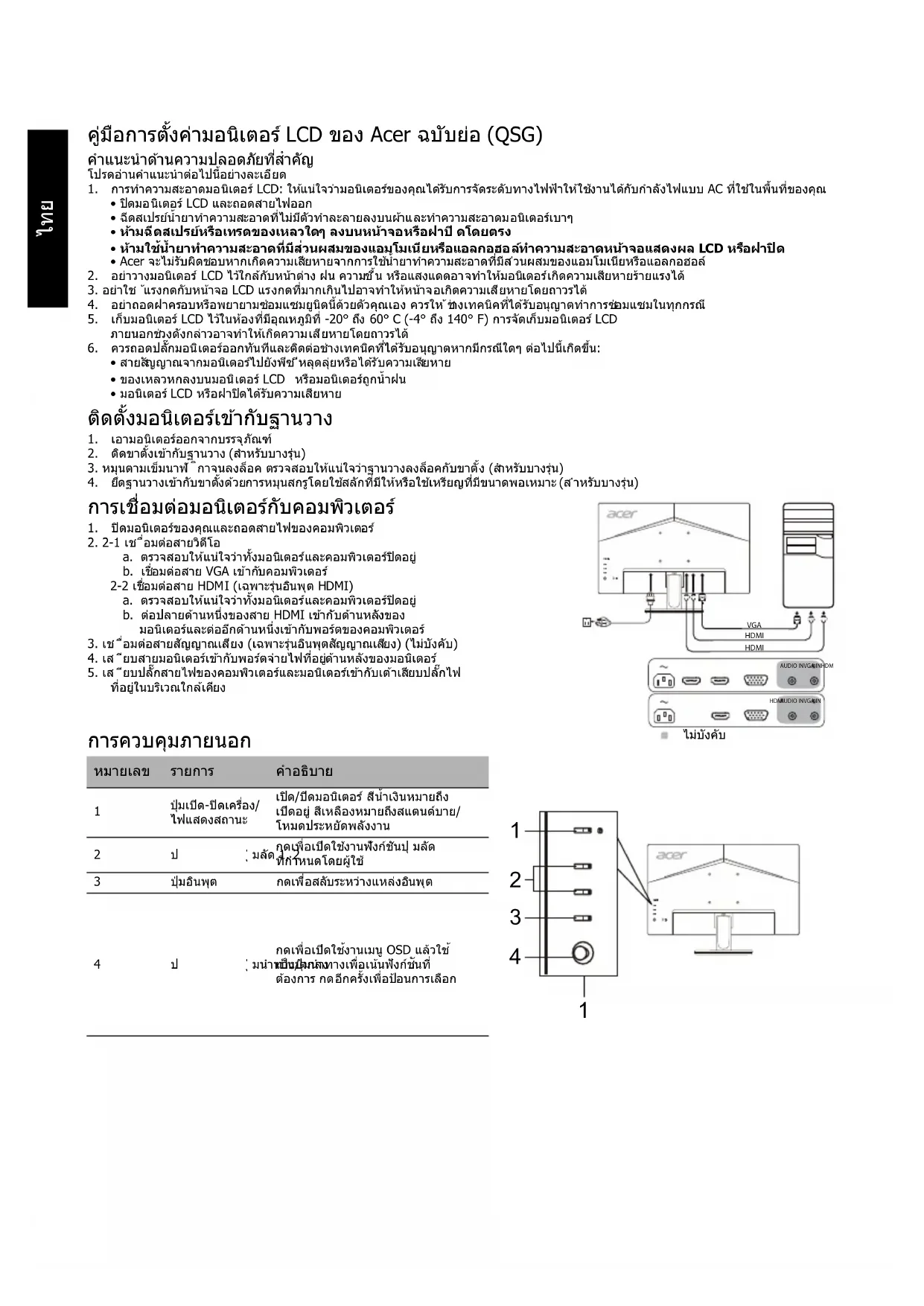

คู่มือการตั้งค่ามอบนิเตอร์ LCD ของ Acer ฉบับย่อ (QSG)

คำแนะนำต้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปน้อย่างละเอียด

1. การทำความสะอาดมอนิเตอร์ LCD: ให้แน่ใจว่ามอนิเตอร์ของคุณได้รับการจัดระดับทางไฟฟ้าให้ใช้งานได้กับกำลังไฟแบบ AC ที่ใช่ในพื้นที่ของคุณ

2. ปิดมอนิเตอร์ LCD และถอดสายไฟออก

3. ฉีดสเปรย์น้ํายาทําความสะอาดที่ไม่มีตัวทําละลายลงบนผ้าและทําความสะอาดมอนิเตอร์เบาฯ
4. ห้ามฉีดสเปรย์หรือเหตุของเหลวิตฯ ลงบนหน้าจอหรือฝาปี ดโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือฟาปิด

6. Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น่ายาท่าความสะอาดที่มีส่วนผสมของแอมโมเนียหรือ Albaniaกอฮอล์

7. อย่างมอนิเตอร์ LCD ไว้ใกล้กับหน้าต่าง ฝน ความซึ้น หรือแสงแตดอาจทำให้มอนิเตอร์เกิดความเสียหายร้ายแรงได้

8. อย่าใช้ ไแรงกดกับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเกิดความเสียหายโดยถาวรได้
9. อย่างอดฝ่าครอบหรือพยายามช่อมแซมยูนิตนี้ด้วยตัวคุณเอง ควรให้ ช่งเทคนิคที่ได้รับอนุญาตทําการซ่อมแซมในทุกกรณี
10. เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณเหภูมิที่ -20° ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร์ LCD ภายนอกช่วงตั้งกล่าวอาจทําให้เกิดความเสียหายโดยถาวรได้

11. ควรถอดปลักมอนิเตอร์ออกทันที่และติดต่อช่างเทคนิคที่ได้รับอนุญาตหากมีกรณีใดฯ ต่อไปนี้เกิดขึ้น:

12. สายสัญญาณจากมอนิเตอร์ไปยังพีซ์หลุดลุ่ยหรือไดรับความเสียหาย

13. ของเหลวหกลงบนมอนิเตอร์ LCD หรือมอนิเตอร์ลูกน้ำฝน
14. มอนิเตอร์ LCD หรือฝาปิดได้รับความเสียหาย

ติดตั้งมอนิเตอร์เข้ากับฐานวาง

1. เอมอนิเตอร์ออกจากบรรจุภัณฑ์
2. ติดชาตั้งเข้ากับฐานวาง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฟ้า Cameroonลงล้อด ตรวจสอบให้แน่ใจว่าฐานวางลงล้อคกับชาตั้ง (สำหรับบางรุ่น)
4. ยืดฐานวางเข้ากับชาตั้งด้วยการหมุนสกรูโดยใช้สลักที่มีให้หรือใช้เหรียญที่มีขนาดพอเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์

1. ปิดมอนิเตอร์ของคุณและถอดสายไฟของคอมพิวเตอร์
2. 2-1 เซ่อมต่อสายวิตีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่
b. เซื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เซื่อมต่อสาย HDMI (เฉพาะรุ่นอินพุต HDMI)

a. ตรวจสอบให้แน่ใจว่าหั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่
b. ต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของ มอนิเตอร์และต่ออีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เซ่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นอินพุตสัญญาณเสียง) (ไมบังคับ)
2. เสียบสายมอนิเตอร์เข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์
3. เสียบปลักสายไฟของคอมพิวเตอร์และมอนิเตอร์เข้ากับเต้าเสียบปลักไฟ ที่อยู่ในบริเวณไกล้เคียง

การควบคุมภายนอก

หมายเลข	รายการ	คําอธิบาย
1	ปุ่มเปิด-ปิดเครื่อง/ไฟแสดงสถานะ	เปิด/ปิดมอนิเตอร์ สิน้ําเงินหมายถึงเปิดอยู่ สิเหลืองหมายถึงสแดนต์บาย/โหมดประหยัดพลังงาน
2	ป	กลดเพื่อเปิดใช้งานฟังก์ชันปุ หลัดที่กําหนดโดยผู้ใช้
3	ปุ่มอินพุต	กลดเพื่อสลับระหว่างแหล่งอินพุต
4	ป	กลดเพื่อเปิดใช้งานเมนุ OSD แล้วใช้มน่าเชื้นฝุ่งทางเพื่อเน้นฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อป้อนการเลือก

acer VGA HDMI HDMI AUDIO INVGAIN/HDM HOMUDIO INVGAIN ไม่บังคับ

1 2 3 4 1 acer

ข้อบังคับและประกาศความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามชีดจํากัดสำหรับอุปกรณ์ติจิตอล Class B ตาม Part 15 ของภู FCC ข้อจํากัดเหล่านี้ได้รับการออกแบบมา เพื่อให้การป้องกันที่เหมาะสมจากสัญญาณ berบกวนที่เป็นอันตรายในการติดตั้ง ภายในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้และสามารถแผ่คลื่นความถี่วิทย และหากไม่ติดตั้งและใช้งานตามค่าแนะนําอาจทําให้เกิดสัญญาณ berบกวนที่เป็นอันตรายต่อการสื่อสารด้วยคลื่นวิทย

อย่างไรก็ตาม ไม่มีการรับประกันว่าสัญญาณรบกวนจะไม่เกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณ์เท่าให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการรับสัญญาณเวิทยุหรือโทรศัศน์ ซึ่งสามารถตรวจสอบได้โดยการปีดและเปิดอุปกรณ์ ผู้ใช้ก็ควรพยาขามแก้ไขปัญหาการรบกวนโดยตําเนินการตามมาตรการต่อไปน้อย unf้อยหนึ่งข้อ:

• ปรับทิศทางหรือเปลี่ยนที่ตั้งเส่าอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และตัวรับสัญญาณ
• เซื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าอื่นนอกจากตัวรับสัญญาณที่เชื่อมต่อไว้
• ปรักษากับตัวแทนจำหน่ายหรือช่างเทคนิคผู้ ี่เขวชาญด้านวิทยุ/โทรทัศน์เพื่อขอความช่วยเหลือ

คำแลงเกี่ยวกับความสอดคล้องของ CE

Acer Inc., ขอประกาศในที่นี้ val่ามอนิเตอร์ LCD นั้นปฏิบัติตามข้อกําหนดสําคัญและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยค่านึงถึงการกําหนดกรอบสําหรับการตั้งข้อกําหนดการออกแบบเพื่อสิงแวดล้อมสําหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อสเกต:

เพื่อป้องกันความเสียหายที่อาจเกิดกับมอนิเตอร์ ห้ามยกมอนิเตอร์โดยจับที่ฐาน

ข้อสีเกต: สายหุ้มฉนวน

การเชื่อมต่อไปยังอุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดต้องทำโดยใช้สายหุ้มจนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC

ข้อสเกต: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อฟ่วง (อุปกรณ์อินพต/เอาต์พต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อจํากัด Class B เท่านั้น ที่สามารถเชื่อมต่อเข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อฟ่วงไม่ได้รับการรับรองอาจจะสงผลให้เกิดการบรบวนการรับสัญญาณวิทยุและโทรศัตน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้รับการอนุมัติโดยขัดแจ้งจากผู้ผลิตอาจทําให้สี ทธิ์ของผู้ใช้ชึ่งได้รับจาก Federal Communications Commission ในการใช้งาน ผลิตภัณฑ์นี้เป็นโมมะได้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตาม Part 15 ของกฎ FCC การใช้านต้องอยู่ภายใต้เจื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้อาจไม่ก่อให้เกิดสัญญาณ regulวนที่เป็นอันตรายและ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณ regulวนทั้งหมดที่ได้รับ รวมถึงสัญญาณ regulวนที่อาจก่อให้เกิดการทํางานที่ไม่พึงประสงค์

ข้อสีเกต: ผู้ใช้ของประเทศแคนาตา

อุปกรณ์ติจิตอล Class B นี้เป็นไปตาม CAN ICES-003(B)/NMB-003(B)

การกำจัดขยะจากอุปกรณ์โดยผู้ใช้ในแบบส่วนตัวในครัวเรือนภายในสหราพยุโรป

สัญลักษณ์นี้ที่อยู่บนผลิตภัณฑ์นี้หรือบทนบรรจุภัณฑ์เป็นการระบุว่าผลิตภัณฑ์นี้จะต้องไม่ถูกกําจัดรวมกับขยะะในครัวเรือนอื่นๆ ของคุณ โดยจะเป็นความรับผิดชอบของคุณในการกําจัดขยะจากลุปกรณ์โดยที่งมอบให้จุดเก็บรวบรวมที่กําหนดไว่สำหรับการรู้ใช้เดิลขยะจากอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าโดยเฉพาะ การเก็บแยกและรู้ใช้เดิลขยะจากอุปกรณ์ในเวลาที่จะกําจัดจะช่วยอนรักษ์ทรัพยากรธรรมชาติและทําให้น才能ใจได้ว่าจะได้รับการรู้ใช้เดิลด้วยวิธีที่ช่วยปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อมสำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถส่งมอบขยะจากอุปกรณ์ของคุณสำหรับการรู้ใช้เดิล โปรดดิดต่อสนักงานเขต (ที่ว่าการอําเภอ) ในท้องถิ่นของคุณ เทศบาลกําจัดขยะะในครัวเรือน หรือร้านคําที่คุณเชื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

จํา LCD	ระบบขับเคลื่อน TFT Color LCD
	ขนาด 23.8"W (60 ชม.)
	ระยะห่างระหว่างพิกเชล	0.2745 มม. (แนวทาง) x 0.2745 มม. (แนวตั้ง)
	ความสว่าง 250 cd/m	^2 (หัวไป)
	ความเปรียบต่าง	สูงสุด 100000000:1 (ACM)
	มุมที่รับชมได้	178° (แนวทาง) 178° (แนวตั้ง) (CR=10)
	เวลาตอบสนอง 1 ms (VRB)
	ชนิดของจํา	VA
	วิต่โอ	อะนาล็อกอินเตอร์เพช R, G, B
	H-Frequency	30 - 85 kHz
	V-Frequency 56 - 76 Hz
สีของจํา		16.7 ล้านสี
Dot Clock 174.5 MHz
ความละเอียดสูงสด		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
การใช้พลังงาน (ที่ 200 nits)	โหมดเป็ด 22W
	โหมดสีป	0.5W
	โหมดปิด	0.3W
ชั่วต่ออินพุต		D-Subสัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI)
สัญญาณวิลีโออินพุต		อะนาล็อก: 0.7 Vp-p (มาตรฐาน), 75 OHM, บวกสัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI) (ไม่บังคับ)
ลําโพง		2W x 2 (เฉพาะรุ่นอินพุตสัญญาณเสียง) (ไม่บังคับ)
ขนาดหน้าจอสูงสุด		แนวทาง: 527.04 มม.แนวตั้ง: 296.46 มม.
แหล่งจ่ายพลังงาน		100-240V, 50/60 Hz
ข้อควรด่านึงด่านสิ่งแวดล้อม		อุณหภูมิในการทํางาน: 0° ถึง 40°Cอุณหภูมิในการจัดเก็บ: -20° ถึง 60°Cความขึ้นในการทํางาน: 20% ถึง 80%
ขนาด		540 (กว้าง) x 396 (สูง) x 207 (ลึก) มม.
น้ําหนัก (N. W.)		3.71 กก. (สุทธิ)
ข้อมูลจําเพาะของกลไก		กันเงีย: -5° ถึง +20°การหมุน: ไม่มีการปรับความสูง: ไม่มีการปรับตั้ง/นอน: ไม่มิชาตั้งแบบกดออกได้: มี
การควบคุมภายนอก	สวิตช์/ปุ่ม	ปุ่มเป็ด/ปิดเครืองปุ่มลัด 1ปุ่มลัด 2
	ฟังก์ขันการทํางาน	ความสว่างความเปรียบต่างไฟลี่นําเงินการเพิ่มลี่ตําACMความคมชัดพิเศษตําแหน่งแน่นอน (เฉพาะรุ่นอินพุตแบบอะนาล็อก)ตําแหน่งแนวดัง (เฉพาะรุ่นอินพุตแบบอะนาล็อก)นาที่กํา (เฉพาะรุ่นอินพุตแบบอะนาล็อก)ไฟกี่ส (เฉพาะรุ่นอินพุตแบบอะนาล็อก)การปรับตั้งค่าอัดโนมัติ (เฉพาะรุ่นอินพุตแบบอะนาล็อก)แกมมาอุณหภูมิสีโหมดโหมด sRGBโหมดเกรย์สเกลสั้น 6 แกนความอิ่มตัว 6 แกนระดับเสียง
		ปิดเสียงโอเวอร์ไตรฟ์FreeSyncอัตราเริพร VRBภาษาการหมดระยะเวลา OSDความโปร่งใสล็อก OSDสัญญาณเข้าค้นหาแหล่งสัญญาณอัตโนมัติการกําหนดสอดคืนDDC/CIระดับสีตําสุหรับ HDMIโหมดเริ่มใช่งานอย่างรวดเร็วข้อมูลหน้าจจริเชิดการดังตําหังหมดออก
ข้อมูลจําเพาะอาจต่างออกไปตามรุ่นและ/หรือภูมิภาค

ค้นหาเอกสารอื่นๆ และคู่มือสำหรับผลิตภัณฑ์ Acer ของคุณบนเว็บไซต์การสนับสนุนอย่างเป็นทางการของ Acer
