คู่มือผู้ใช้ ED272A ACER

สงวนลิขสิทธิ์ © พ.ศ. 2016 Acer Incorporated สงวนสิทธิ์ทุกประการ

คู่มือการใช้งานจอแอลซีดี Acer พิมพ์ครั้งแรก: 05/2016

อาจมีการเปลี่ยนแปลงข้อมูลในเอกสารฉบับนี้เป็นระยะๆ โดยไม่ต้องแจ้งการปรับปรุงแก้ไขหรือเปลี่ยนแปลงดังกล่าวให้ทราบ การเปลี่ยนแปลงดังกล่าวจะถูกรวบรวมไว้ในคู่มือหรือเอกสารประกอบและสิ่งพิมพ์ฉบับใหม่ บริษัทไม่รับรองหรือรับประกันไม่ว่าจะโดยชัดแจ้งหรือโดยปริยายเกี่ยวกับเนื้อหานี้และข้อปฏิเสธความรับผิดชอบใดๆ ต่อการรับประกันโดยปริยายถึงความสามารถในการค้าหรือความเหมาะสมสำหรับวัตถุประสงค์เฉพาะใดๆ

บันทึกหมายเลขรุ่น หมายเลขเครื่อง วันที่และสถานที่ซื้อ ข้อมูลการซื้อในพื้นที่ว่างที่มีให้ด้านล่าง หมายเลขเครื่องและหมายเลขรุ่นมีระบุอยู่บนป้ายกำกับที่ติดอยู่บนคอมพิวเตอร์ของคุณ การติดต่อใดๆ ที่เกี่ยวข้องกับอุปกรณ์ของคุณควรระบุหมายเลขเครื่อง หมายเลขรุ่นและข้อมูลการซื้อด้วยทุกครั้ง

ห้ามทำซ้ำ เก็บไว้ในระบบที่สามารถดึงออกมาใช้ได้ หรือส่งต่อส่วนใดๆ ไม่ว่าจะด้วยวิธีการใดๆ ทั้งทางอิเล็กทรอนิกส์ เครื่องจักร การทำสำเนา บันทึก หรืออย่างอื่นใด โดยไม่ได้รับอนุญาตล่วงหน้าเป็นลายลักษณ์อักษรจาก Acer Incorporated

คู่มือการใช้งานจอแอลซีดีของ Acer

หมายเลขรุ่น:____ หมายเลขเครื่อง:____ วันที่ซื้อ:____ สถานที่ซื้อ:____

Acer และโลโก Acer เป็นเครื่องหมายการค้าของ Acer Incorporated ชื่อผลิตภัณฑ์หรือเครื่องหมายการค้าจดทะเบียนอื่นๆ ที่ระบุหรือแสดง ณ ที่นี้ใช้เพื่อวัตถุประสงค์ในการระบุเท่านั้นและถือเป็นทรัพย์สินของเจ้าของที่เกี่ยวข้อง

หมายเหตุเฉพาะเกี่ยวกับจอแอลซีดี

ต่อไปนี้เป็นอาการปกติของจอแอลซีดีและไม่ถือว่าจอมีปัญหา

• เนื่องด้วยคุณสมบัติโดยทั่วไปของหลอดฟลูออเรสเซนต์ หน้าจออาจสว่างวาบในระหว่างการใช้งานครั้งแรกๆ ปิดสวิตช์เครื่องแล้วเปิดใหม่อีกครั้งเพื่อให้แสงสว่างวาบหายไป
• คุณอาจพบจุดสว่างที่ไม่เท่ากันบนหน้าจอบ้างเล็กน้อยขึ้นอยู่กับรูปแบบเดสก์ท็อปที่คุณใช้
• จอแอลซีดีมีความละเอียดพิกเซลสูงสุด 99.99% หรือมากกว่า ซึ่งอาจมีจุดบอดหรือจุดสว่างจำตลอดเวลา 0.01% หรือน้อยกว่า
• เนื่องด้วยคุณสมบัติโดยทั่วไปของจอแอลซีดี จออาจยังคงปรากฏภาพก่อนหน้านี้หลังจากเปลี่ยนภาพเมื่อภาพนั้นปรากฏอยู่นานเป็นชั่วโมง ในกรณีนี้ จอจะทำการกู้คืนอย่างช้าๆ โดยการเปลี่ยนภาพหรือปิดสวิตช์เครื่องนานสองสามชั่วโมง

ข้อมูลเพื่อความปลอดภัยและความสะดวกสบายของคุณ

คำแนะนำด้านความปลอดภัย

อ่านคำแนะนำเหล่านี้อย่างถี่ถ้วน เก็บเอกสารนี้เพื่อใช้อ้างอิงในอนาคต

ปฏิบัติตามคำเตือนและคำแนะนำทั้งหมดที่ระบุอยู่บนผลิตภัณฑ์

การทำความสะอาดจอภาพของคุณ

โปรดปฏิบัติตามหลักเกณฑ์ต่อไปนี้อย่างระมัดระวังเมื่อทำความสะอาดจอภาพ:

• ถอดปลั๊กจอภาพก่อนทำความสะอาดเสมอ
• ใช้ผ้านุ่มเช็ดหน้าจอและด้านหน้าและด้านข้างของตัวเครื่องจอภาพ

การเชื่อมต่อ/ถอดอุปกรณ์

ปฏิบัติตามคำแนะนำต่อไปนี้เมื่อเชื่อมต่อและถอดการเชื่อมต่อพลังงานจากจอแอลซีดี:

• ตรวจสอบให้แน่ใจว่าจอภาพติดอยู่กับฐานก่อนจะเชื่อมต่อสายไฟเข้ากับเต้ารับไฟฟ้ากระแสสลับ
• ตรวจสอบให้แน่ใจว่าทั้งจอแอลซีดีและคอมพิวเตอร์ปิดอยู่ก่อนทำการเชื่อมต่อสายเคเบิลหรือถอดสายไฟใดๆ
• หากระบบมีแหล่งจ่ายไฟหลายแหล่ง ให้ถอดการเชื่อมต่อแหล่งจ่ายไฟโดยการถอดปลั๊กออกจากแหล่งจ่ายไฟ

การเข้าถึง

แน่ใจว่าเต้ารับไฟฟ้าที่คุณเสียบสายไฟสามารถเข้าถึงได้สะดวกและอยู่ใกล้กับอุปกรณ์ที่ใช้งานมากที่สุด เมื่อคุณต้องการถอดการเชื่อมต่อพลังงานออกจากอุปกรณ์ แน่ใจว่าถอดปลั๊กไฟออกจากเต้ารับไฟฟ้า

การฟังอย่างปลอดภัย

เพื่อปกป้องการได้ยินของคุณ โปรดปฏิบัติตามคำแนะนำเหล่านี้

• ค่อยๆ เพิ่มระดับเสียงจนกว่าคุณจะได้ยินชัดเจนและสบายโดยไม่ผิดเพี้ยน หลังจากตั้งค่าระดับเสียงแล้ว อย่าเพิ่มเสียงหลังจากที่หูของคุณได้ปรับเข้ากับเสียงแล้ว
• จำกัดระยะเวลาในการฟังเพลงที่ระดับความดังมากๆ หลีกเลี่ยงการเพิ่มระดับเสียงเพื่อไม่ให้ได้ยินเสียงรบกวนจากภายนอก
• ลดระดับเสียงลงหากคุณไม่สามารถได้ยินคนใกล้คุณพูด

คำเตือน

• ห้ามใช้ผลิตภัณฑ์นี้ใกล้กับน้ำ
• อย่าวางผลิตภัณฑ์นี้บนรถเข็น ขาตั้ง หรือโต๊ะที่ไม่มั่นคง หากผลิตภัณฑ์ตกหล่นอาจทำให้ผลิตภัณฑ์ได้รับความเสียหายอย่างมาก
• ช่องและรูเปิดมีไว้เพื่อระบายอากาศ เพื่อให้แน่ใจว่าการทำงานของผลิตภัณฑ์เชื่อถือได้และเพื่อป้องกันไม่ให้เครื่องร้อนเกินไป ต้องไม่อุดหรือคลุมรูระบายอากาศเหล่านี้ ไม่ควรอุดรูระบายอากาศโดยวางผลิตภัณฑ์บนเตียง โซฟา พรม หรือพื้นผิวอื่นๆ ที่คล้ายกัน ไม่ควรวางผลิตภัณฑ์นี้ใกล้หรือบนหม้อน้ำหรือเครื่องทำความร้อน หรือในการติดตั้งในตัว เว้นแต่มีการระบายอากาศที่เหมาะสม
• อย่าเสียบวัตถุใดๆ ลงในผลิตภัณฑ์นี้ผ่านช่องบนหน้าจอ เนื่องจากอาจสัมผัสกับจุดแรงดันไฟฟ้าที่เป็นอันตรายหรือชิ้นส่วนที่เกิดไฟฟ้าลัดวงจร และอาจทำให้เกิดไฟไหม้หรือไฟฟ้าดูด อย่าให้ของเหลวใดๆ หกรดบนผลิตภัณฑ์
• เพื่อหลีกเลี่ยงความเสียหายกับชิ้นส่วนภายในและเพื่อป้องกันการรั่วของแบตเตอรี่ อย่าวางผลิตภัณฑ์บนพื้นผิวที่สั่นสะเทือน
• อย่าใช้ผลิตภัณฑ์ในระหว่างเล่นกีฬา ออกกำลังกาย หรือในสภาพแวดล้อมที่สั่นสะเทือน ซึ่งอาจก่อให้เกิดไฟฟ้าลัดวงจรหรืออุปกรณ์ภายในเสียหายที่คาดไม่ถึงได้

การใช้สายไฟ

• ควรใช้ผลิตภัณฑ์นี้กับประเภทของไฟฟ้าตามที่ระบุบนป้ายกำหนด หากคุณไม่แน่ใจในประเภทของไฟฟ้าที่ใช้ได้ โปรดปรึกษาตัวแทนหรือบริษัทพลังงานท้องถิ่น
• ไม่วางสิ่งใดฯ บนสายไฟ อย่าวางผลิตภัณฑ์นี้ในบริเวณที่ผู้คนจะเดินเหยียบสายไฟ
• หากใช้สายไฟพ่วงกับผลิตภัณฑ์นี้ ตรวจสอบให้แน่ใจว่ากำลังไฟฟ้ารวมของผลิตภัณฑ์ที่เสียบอยู่บนสายไฟพ่วงทั้งหมดไม่เกินระดับของกำลังไฟฟ้าของสายไฟพ่วง นอกจากนี้ ต้องแน่ใจด้วยว่าระดับของกำลังไฟฟ้ารวมของผลิตภัณฑ์ทั้งหมดที่เสียบอยู่บนเต้ารับบนผนังต้องไม่เกินระดับกำลังไฟฟ้าของฟิวส์
• ไม่ใช้เต้ารับไฟฟ้า สามตาหรือปลั๊กฝังผนังเกินพิกัดโดยการเสียบอุปกรณ์มากเกินไป กำลังไฟฟ้าของระบบรวมต้องไม่เกิน 80% ของอัตราสาขาวงจร หากมีการใช้สามตา กำหนดไฟฟ้าไม่ควรเกิน 80% ของระดับอินพุตของสามตา
• สายไฟของผลิตภัณฑ์นี้ติดตั้งมาพร้อมกับสายดิน ปลั๊กสามารถเสียบได้กับเฉพาะเต้ารับที่มีสายดินเท่านั้น แน่ใจว่าเต้ารับมีการติดตั้งสายดินอย่างเหมาะสมก่อนที่จะเสียบสายไฟ อย่าเสียบสายไฟเข้าในเต้ารับที่ไม่มีสายดิน ติดต่อช่างไฟสำหรับรายละเอียดเพิ่มเติม

คำเตือน! สายดินเป็นอุปกรณ์ป้องกันความปลอดภัย การใช้เต้ารับไฟฟ้าที่ไม่มีการติดตั้งสายดินอย่างเหมาะสมอาจทำให้เกิดไฟฟ้าดูดและ/หรือได้รับบาดเจ็บได้

หมายเหตุ: สายดินให้การปกป้องที่ดีจากสัญญาณรบกวนที่คาดไม่ถึงซึ่งเกิดจากอุปกรณ์ไฟฟ้าข้างเคียงที่อาจรบกวนประสิทธิภาพการทำงานของผลิตภัณฑ์นี้

- ใช้ผลิตภัณฑ์เฉพาะกับสายไฟที่มีมาให้ หากคุณต้องการเปลี่ยนสายไฟ ตรวจสอบให้แน่ใจว่าสายไฟใหม่ตรงกับข้อกำหนดต่อไปนี้: สายไฟแบบถอดออกได้ ได้รับการรับรอง UL / CSA ประเภท SPT-2 ระดับต่ำสุด 7 แอมป์ 125 โวลต์ ผ่านการรับรอง VDE หรือเทียบเท่า ความยาวสูงสุด 4.5 เมตร (15 ฟุต)

การซ่อมแซมผลิตภัณฑ์

อย่าพยายามซ่อมแซมผลิตภัณฑ์นี้ด้วยตัวเอง

เนื่องจากช่องเปิดหรือฝากรอบที่ถอดออกอาจทำให้คุณสัมผัสกับจุดแรงดันไฟฟ้าที่เป็นอันตรายหรือความเสี่ยงอื่นๆ ให้ช่างผู้เชี่ยวชาญเป็นผู้ทำการซ่อมแซมทั้งหมด

ถอดปลั๊กผลิตภัณฑ์นี้จากผนังและให้ช่างผู้เชี่ยวชาญเป็นผู้ทำการซ่อมแซมเมื่อ:

• สายไฟหรือปลั๊กไฟเสียหาย ขาดหรือหลุดลุ่ย
• ของเหลวหกรดบนผลิตภัณฑ์
• ผลิตภัณฑ์สัมผัสกับฝนหรือน้ำ
• ผลิตภัณฑ์ร่วงหล่นหรือตัวเครื่องผลิตภัณฑ์เสียหาย
• ผลิตภัณฑ์มีสภาพการทำงานที่เปลี่ยนแปลงไปอย่างชัดเจน แสดงให้เห็นถึงความจำเป็นที่ต้องได้รับการซ่อมแซม
• ผลิตภัณฑ์ที่ไม่ทำงานตามปกติหลังจากปฏิบัติตามคำแนะนำต่อไปนี้

หมายเหตุ: ปรับเฉพาะการควบคุมที่มีกล่าวไว้ในคู่มือการใช้งาน เนื่องจากการปรับอื่นๆ อาจส่งผลให้เกิดความชำรุดเสียหายบ่อยครั้งและต้องได้รับการซ่อมแซมอย่างละเอียดโดยช่างผู้เชี่ยวชาญเพื่อฟื้นคืนผลิตภัณฑ์ให้ทำงานได้ตามปกติ

สภาพแวดล้อมที่อาจเกิดการระเบิด

ปิดสวิตช์เครื่องของคุณในบริเวณที่อาจเกิดการระเบิดและปฏิบัติตามสัญลักษณ์และคำแนะนำทั้งหมด บรรยากาศที่อาจเกิดการระเบิด ได้แก่ พื้นที่ที่ปกติแล้วคุณจะได้รับคำแนะนำว่าควรดับเครื่องยนต์ การเกิดประกายไฟในพื้นที่ดังกล่าวอาจก่อให้เกิดการระเบิดหรือเพลิงไหม้ซึ่งส่งผลให้ได้รับบาดเจ็บหรือกระทั่งเสียชีวิต ปิดอุปกรณ์เมื่ออยู่ใกล้ปั๊มน้ำมัน สังเกตข้อห้ามการใช้อุปกรณ์วิทยุในบริเวณคลังเก็บน้ำมันและสถานีจ่ายน้ำมัน โรงงานเคมีหรือที่ที่มีการระเบิดอยู่ พื้นที่ที่มักเกิดการระเบิด แต่อาจไม่มีเครื่องหมายระบุเสมอไป ได้แก่ ด้านล่างดาดฟ้าเรือ สถานีจ่ายหรือเก็บเคมีภัณฑ์ ยานพาหนะที่ใช้ก๊าซปิโตรเลียมเหลว (เช่น ก๊าซโพรเพนหรือบิวเทน) และบริเวณที่อากาศมีการปนเปื้อนด้วยสารเคมีหรืออนุภาคเคมี เช่น เม็ด ฝุ่นละอองหรือผงโลหะปะปนอยู่

ข้อมูลความปลอดภัยเพิ่มเติม

ผลิตภัณฑ์และอุปกรณ์เสริมอาจมีชิ้นส่วนเล็กๆ โปรดเก็บให้พ้นจากมือเด็ก

ข้อมูลการนำอุปกรณ์ไอทีกลับมาใช้ใหม่

Acer

มุ่งมั่นที่จะให้การปกป้องสิ่งแวดล้อมและมองว่าการรีไซเคิลในรูปของขยะและกำจัดอุปกรณ์ที่ใช้แล้วเป็นส่วนหนึ่งของสิ่งที่สำคัญยิ่งของบริษัทเพื่อลดผลกระทบต่อสิ่งแวดล้อมให้น้อยสุด

ที่ Acer

เราตื่นตัวด้านผลกระทบต่อสิ่งแวดล้อมอันเกิดจากธุรกิจของเราและพยายามหาและกำหนดขั้นตอนการทำงานที่ดีที่สุดเพื่อลดผลกระทบต่อสิ่งแวดล้อมอันเกิดจากผลิตภัณฑ์ของเรา

สำหรับข้อมูลเพิ่มเติมและความช่วยเหลือเกี่ยวกับการรีไซเคิล โปรดไปที่เว็บไซต์นี้:

เข้าไปดูที่ www.km-group

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับคุณสมบัติและประโยชน์ของผลิตภัณฑ์อื่นๆ ของเรา

คำแนะนำการกำจัดทิ้ง

อย่าทิ้งอุปกรณ์อิเล็กทรอนิกส์นี้ลงในถังขยะเมื่อกำจัดทิ้ง

เพื่อลดมลพิษและให้การปกป้องสภาพแวดล้อมของโลกสูงสุด โปรดนำกลับมาใช้ใหม่

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับระเบียบข้อบังคับเกี่ยวกับขยะจากอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (WEEE) โปรดเข้าไปที่

คำชี้แจงเกี่ยวกับพิกเซล

จอแอลซีดีนี้ผลิตโดยเทคนิคการผลิตที่มีความแม่นยำสูง อย่างไรก็ตาม

อาจมีบางพิกเซลที่ไม่ติดหรือปรากฏเป็นสีต่างหรือจุดแดง

สิ่งนี้ไม่มีผลต่อการบันทึกภาพและไม่ถือว่าเป็นการทำงานที่ผิดปกติ

ผลิตภัณฑ์นี้ได้รับการจัดส่งโดยถูกเปิดการใช้งานสำหรับการจัดการพลังงาน:

• เปิดใช้งานโหมดหยุดการทำงานภายใน 15 นาทีเมื่อไม่มีการใช้งาน
• เปิดใช้งานโหมดหยุดการทำงานภายใน 30 นาทีเมื่อไม่มีการใช้งาน
• ปลุกเครื่องจากโหมดหยุดการทำงานโดยการกดปุ่มเปิด/ปิดเครื่อง

คำแนะนำและข้อมูลเพื่อการใช้งานอย่างสะดวกสบาย

ผู้ใช้งานคอมพิวเตอร์อาจรู้สึกปวดตาและปวดหัวหลังการใช้งานเป็นเวลานาน

ผู้ใช้ยังเสี่ยงต่อการบาดเจ็บทางร่างกายหากนั่งทำงานหน้าจอคอมพิวเตอร์เป็นระยะเวลานาน ชั่วโมงการทำงานที่ยาวนาน การนั่งผิดท่า นิสัยการทำงานที่ไม่ดี ความเครียด สภาพการทำงานที่ไม่เพียงพอ สุขภาพร่างกายและปัจจัยอื่นๆ เพิ่มความเสี่ยงต่อการบาดเจ็บทางร่างกายอย่างมาก

การใช้งานคอมพิวเตอร์อย่างไม่ถูกต้องอาจนำไปสู่โรคการกดทับเส้นประสาทบริเวณข้อมือ โรคเอ็นอักเสบ

โรคเยื่อบุข้ออักเสบ หรือความผิดปกติของโครงร่างและกล้ามเนื้ออื่นๆ อาการต่อไปนี้อาจปรากฏที่มือ ข้อมือ แขน ไหล่ คอ หรือหลัง:

• ชาหรือรู้สึกร้อนวูบวาบหรือรู้สึกเสียวซ่าน
• ปวด เจ็บ ล้า
• เจ็บ บวม หรือปวดตุบๆ
• เอ็นยืด
• หนาวหรืออ่อนล้า

หากคุณมีอาการเหล่านี้ หรือความรู้สึกไม่สบายอย่างต่อเนื่องหรือเรื้อรัง และ/หรือปวดที่เกี่ยวข้องกับการใช้งานคอมพิวเตอร์

โปรดพบแพทย์ทันทีและแจ้งแผนกสุขภาพและความปลอดภัยของบริษัทคุณ ส่วนต่อไปนี้ให้คำแนะนำเกี่ยวกับการใช้งานคอมพิวเตอร์อย่างสะดวกสบายมากยิ่งขึ้น

หามุมที่คุณรู้สึกสะดวกสบาย

หามุมที่คุณรู้สึกสะดวกสบายโดยการปรับมุมมองของมอนิเตอร์

ใช้ที่วางเท้าหรือเพิ่มระดับความสูงของเก้าอี้นั่งเพื่อให้รู้สึกสะดวกสบายมากที่สุด ปฏิบัติตามคำแนะนำต่อไปนี้:

• หลีกเลี่ยงการนั่งอยู่ในท่าเดิมๆ นานเกินไป
• หลีกเลี่ยงการงอตัวไปข้างหน้าและ/หรือการเอนกายไปด้านหลัง
• ยืนและเดินไปรอบๆ บ่อยๆ เพื่อลดความตึงเครียดของกล้ามเนื้อ

การดูแลรักษาสุขภาพดวงตา

การนั่งดูจอมอนิเตอร์นานๆ รวมถึงการใส่แว่นตาหรือคอนแทคเลนส์ที่ไม่ถูกต้อง แสงจ้า แสงไฟในห้องมากเกินไป หน้าจอโฟกัสต่ำ พื้นที่พิมพ์ขนาดเล็ก และจอแสดงผลที่คมชัดต่ำ ทำให้ดวงตาของคุณพร่าได้ ส่วนต่อไปนี้ให้คำแนะนำเกี่ยวกับวิธีการลดความตึงเครียดของดวงตา

ดวงตา

• กระพริบตาบ่อยๆ
• ให้ดวงตาของคุณได้หยุดพักโดยการไม่มองจอมอนิเตอร์และมองไปยังจุดที่อยู่ห่างไกล
• กระพริบตาบ่อยๆ เพื่อไม่ให้ตาแห้ง

จอแสดงผล

• รักษาความสะอาดของจอแสดงผล
• ให้ศีรษะของคุณอยู่ในระดับสูงกว่าขอบด้านบนของจอแสดงผล เพื่อที่ดวงตาของคุณจะได้มองลงเมื่อมองที่ตรงกลางของจอแสดงผล
• ปรับความสว่างของจอแสดงผล และ/หรือระดับความสว่างเพื่อเพิ่มระดับความสามารถในการอ่านข้อความและความชัดเจนของภาพ

จัดแสงจ้าและแสงสะท้อนโดย:

• วางจอแสดงผลของคุณให้ด้านข้างหันหน้าไปทางหน้าต่างหรือแหล่งไฟ
• ลดแสงไฟของห้องให้น้อยที่สุดโดยใช้ม่าน ร่มเงา หรือม่านบังตา
• ใช้โคมไฟสำหรับทำงาน และเปลี่ยนมุมมองการดูหน้าจอ
• ใช้ที่กรองเพื่อลดแสงจ้า ใช้เกราะบังหน้าจอ เช่น แผ่นกระดาษแข็งที่ยื่นจากขอบด้านหน้าสุดของจอแสดงผล

หลีกเลี่ยงการปรับจอแสดงผลของคุณไปยังมุมที่ไม่ถนัด

หลีกเลี่ยงการมองแสงจ้า เช่น หน้าต่างเปิดเป็นเวลานาน

การสร้างนิสัยการทำงานที่ดี

สร้างนิสัยการทำงานต่อไปนี้เพื่อให้การใช้งานคอมพิวเตอร์ของคุณผ่อนคลายและมีประสิทธิภาพมากยิ่งขึ้น:

• พักสั้นๆ เป็นประจำและบ่อยๆ
• ยืดเส้นยืดสาย
• สูดอากาศบริสุทธิ์บ่อยๆ
• ออกกำลังกายเป็นประจำและรักษาสุขภาพร่างกายให้แข็งแรง

การแกะหีบห่อ....1

การต่อ / การถอดฐาน 2

การปรับมุมของหน้าจอ 3

การเชื่อมต่ออะแดปเตอร์ และสายไฟ AC ....4

ข้อควรระวังเพื่อความปลอดภัย.....4

การทำความสะอาดจอภาพ....4

การประหยัดพลังงาน 5

DDC....5

การกำหนดขาของขั้วต่อ 6

ตารางไทม์มิ่งมาตรฐาน 8

การติดตั้ง......9

ตัวควบคุมของผู้ใช้ 10

การแก้ไขปัญหา 19

เปิดแพคเกจ

เมื่อคุณเปิดกล่อง โปรดตรวจสอบว่ารายการต่อไปนี้สมบูรณ์แล้ว และโปรดเก็บวัสดุบรรจุภัณฑ์ไว้สำหรับการจัดส่งในอนาคต

- LCD

- สายสัญญาณ HDMI (อุปกรณ์เสริม)

- คู่มือเริ่มต้นใช้งานฉบับย่อ

• D สัญญาณย่อย

- สายไฟ AC

หมายเหตุ: วางจอภาพและฐานบนพื้นเรียบ - แผ่นรองพื้นเพื่อป้องกันรอยขีดข่วนบนจอภาพ

1: 2: เชื่อมต่อฐานจอภาพเข้ากับจอภาพตามที่แสดง ขันฐานให้พอดีกับชาตั้งจอภาพ

ดูภาพประกอบด้านล่างสำหรับตัวอย่างช่วงเอียง เฉพาะฟุตสูงสุดเท่านั้นที่สามารถยกระดับความสูงได้ 20 องศา

การเชื่อมต่ออะแดปเตอร์และสายไฟ AC

• ก่อนอื่นให้ตรวจสอบให้แน่ใจว่าสายไฟที่คุณใช้เป็นชนิดที่ถูกต้องสำหรับพื้นที่ของคุณ
• จอภาพนี้มีเพาเวอร์ซัพพลายสากล ที่อนุญาตให้สามารถทำงานได้ทั้งแรงดันไฟฟ้า 100/120 V AC หรือ 220/240 V AC ผู้ใช้ไม่ต้องทำการปรับใดๆ - เสียบปลายสายไฟด้านหนึ่งเข้ากับช่องเสียบไฟ AC และเสียบปลายอีกด้านหนึ่งเข้ากับเต้าเสียบ AC
• สำหรับเครื่องที่ใช้ไฟ AC 120 V: ใช้ชุดสายไฟในรายการ UL, สายไฟชนิด SVT และปลั๊กแบบ 10 A/125 V
• สำหรับเครื่องที่ใช้ไฟ AC 220/240 V (นอกสหรัฐอเมริกา): ใช้ชุดสายไฟที่ประกอบด้วยสาย H05VV-F และปลั๊กแบบ 10 A, 250 V ชุดสายไฟควรได้รับการรับรองด้านความปลอดภัยที่เหมาะสมสำหรับประเทศซึ่งจะติดตั้งอุปกรณ์

ข้อควรระวังเพื่อความปลอดภัย

• หลีกเลี่ยงการวางจอภาพ หรือวัตถุที่หนักอื่นๆ บนสายไฟ เพื่อหลีกเลี่ยงความเสียหายที่จะเกิดกับสายเคเบิล
• อย่าให้จอภาพสัมผัสฝน ความชื้นที่มากเกินไป หรือฝุ่น
• อย่าคลุมช่องระบายอากาศ หรือช่องเปิดต่างๆ ของจอภาพ วางจอภาพในสถานที่ซึ่งมีการหมุนเวียนอากาศเพียงพอเสมอ
• หลีกเลี่ยงการวางจอภาพในที่ซึ่งมีฉากหลังสว่างมาก หรือที่ซึ่งมีแสงอาทิตย์หรือแหล่งกำเนิดแสงที่สะท้อนเข้าทางด้านหน้าของจอภาพ วางจอภาพต่ำกว่าระดับสายตา
• ในขณะที่เคลื่อนย้ายจอภาพ ให้ถือด้วยความระมัดระวัง
• ป้องกันไม่ให้เกิดการกระแทกหรือรอยขีดข่วนบนหน้าจอ เนื่องจากหน้าจอมีความเปราะบาง
• เพื่อป้องกันความเสียหายที่อาจเกิดกับมอนิเตอร์ ให้ยกมอนิเตอร์โดยจับที่ฐาน

การทำความสะอาดจอภาพ

โปรดปฏิบัติตามคำแนะนำด้านล่างเมื่อทำความสะอาดจอภาพ

• ถอดปลั๊กจอภาพก่อนที่จะทำความสะอาดเสมอ - ใช้ผ้านุ่มเพื่อเช็ดหน้าจอ และตัวเครื่องด้านหน้าและด้านข้างเบาๆ - ห้ามฉีดสเปรย์หรือเทของเหลวใดๆ ลงบนหน้าจอหรือฝาปิดโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือฝาปิด - Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

การประหยัดพลังงาน

จอภาพจะเปลี่ยนไปยังโหมด "การประหยัดพลังงาน" ด้วยสัญญาณควบคุมจากคอนโทรลเลอร์การแสดงผล โดยมีการระบุโดย LED เพาเวอร์สีเหลือง

สถานะไฟ LED
ติด	สีเขียว
โหมดการประหยัดพลังงาน	เหลืองอําพัน

เครื่องจะอยู่ในสถานะการประหยัดพลังงาน จนกระทั่งตรวจพบสัญญาณควบคุม หรือแป้นพิมพ์หรือเมาส์มีการทำงาน เวลากลับคืนมาทำงานจากสถานะ ปิดเครื่อง มาเป็นสถานะ เปิด อยู่ที่ประมาณ 3 วินาที

DDC

ในการทำให้การติดตั้งง่ายขึ้น จอภาพมีความสามารถพลักแอนด์เพลย์กับระบบของคุณ ถ้าระบบของคุณสนับสนุนโปรโตคอล DDC DDC (ช่องข้อมูลการแสดงผล) เป็นโปรโตคอลการสื่อสารซึ่งจอภาพจะแจ้งให้ระบบโฮสต์รับรู้ถึงความสามารถของจอภาพโดยอัตโนมัติ ตัวอย่างเช่น ความละเอียดที่สนับสนุน และเวลาที่สัมพันธ์กัน จอภาพสนับสนุนมาตรฐาน DDC2B

การกระจายพินอินเทอร์เฟซ

สายสัญญาณแสดงผล 15 ชา

หมายเลขพื้น หมายเลขพื้น
1	สีแดง	9 +5 V
2	สีเขียว	10	ลอการีที่ม
3	สิน้ําเงิน	11	จอแสดงผลมีสายดิน
4	จอแสดงผลมีสายดิน	12	DDC - ข้อมูลอย่างต่อเนื่อง
5	DDC ส่งกลับ	13	สัญญาณการซิงโครไนซ์แนวนอน
6	สีแดง - ดิน	14	สัญญาณการซิงโครไนซ์แนวนตั้ง
7	สีเขียว - พร่นติน	15	DDC - นาฬิกาแบบอนุกรม
8	ฟ้า - ดิน

สายเคเบิลสัญญาณการแสดงผลสี 19 ชา*

ข้า ความหมาย ข้า ความหมาย
1.	ข้อมูล TMDS 2+	10.
2.	ข้อมูล TMDS 2 ชิลด์	11.
3.	ข้อมูล TMDS 2-	12.
4. ข้อมูล	TMDS 1+ 13. CEC
5.	ข้อมูล TMDS 1 ชิลด์	14.
6. ข้อมูล	TMDS 1- 15. SCL
7. ข้อมูล	TMDS 0+ 16. SDA
8.	ข้อมูล TMDS 0 ชิลด์	17.
9.	ข้อมูล TMDS 0-	18.
		19.

หมายเลขชีเรียล	โหมด	มติ	อัตราการรีฟรช
1	VGA480 72 Hz	640x480 60 Hz
2 640x
3 MAC	640x480 66.7 Hz
4 VESA	720x400 70 Hz
5	600 60VGA600 72 Hz	800x600 56 Hz
6 800x
7 800x
8	XGA768 70 Hz	1024x768 60 Hz
9 1024
10	VESA960 60 Hz	1152x864 75 Hz
11 1280
12 SXGA	1280x1024 60 Hz
13	VESA	1280x720 60 Hz
14	WXGAx768 60 Hz	1280x800 60 Hz
15 1360
16	WXGA+	1440x900 60 Hz
17	WSXGA+	1680x1050 60 Hz
18	UXGA	1600x1200 60 Hz
19 VESA	1920x1080 60 Hz

ติดตั้ง

ทำตามขั้นตอนต่อไปนี้เพื่อติดตั้งจอภาพบนระบบโฮสต์ของคุณ

ขั้นตอน

1 ต่อสายสัญญาณ

a. โปรดตรวจสอบให้แน่ใจว่าจอแสดงผลและคอมพิวเตอร์ทั้งสองเครื่องปิดอยู่ b. ต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์ของคุณ c. ต่อสายหลัก (เฉพาะรุ่นป้อนข้อมูลคู่เท่านั้น)

(1) โปรดตรวจสอบให้แน่ใจว่าจอแสดงผลและคอมพิวเตอร์ทั้งสองเครื่องปิดอยู่ (2) สาย HDMI

a. โปรดตรวจสอบให้แน่ใจว่าจอแสดงผลและคอมพิวเตอร์ทั้งสองเครื่องปิดอยู่ b. ต่อสาย HDMI เข้ากับเครื่องคอมพิวเตอร์

2 ต่อสายไฟ

ต่อสายไฟเข้ากับจอภาพและเชื่อมต่อเข้ากับเต้าเสียบ AC ที่ต่อสายดินอย่างเหมาะสม

3 เปิดจอภาพและเครื่องคอมพิวเตอร์

เปิดจอภาพก่อนที่จะเปิดเครื่องคอมพิวเตอร์ คำสั่งนี้มีความสำคัญมาก

4 หากจอภาพยังคงไม่ทำงาน ให้ดูที่ส่วนการแก้ไขปัญหาเพื่อวินิจฉัยปัญหา

เพื่อไม่ให้จอภาพเกิดความเสียหาย อย่ายกจอภาพผ่านช่องนี้

การควบคุมของผู้ใช้

การควบคุมขั้นพื้นฐาน

1	∅	ปุ่มเป็ด / ปีดไฟแสดงสถานะเปี่ ตเชิ่มเป็นสีเขียวและสถานะสัตนด์บายเป็นสีเหลืองอําพัน
2	AUTO	เมื่อเมนูปรากฏหน้าจอให้กดปุ่ม auto เซื้อกจากฟังก์ชั่นเมื่อเมนูไม่ปรากฏหน้าจอให้กด Auto ในโหมด VGA จะแสดงผลจะปรับตําแหน่งการแสดงผลโพกัสและนาทีที่แสดงผลโดยอัตโนมัติโหมด HDMI ไม่ปรับอัตโนมัติ
3/4	< / >	เมื่อเมนูปรากฏหน้าจอฟังก์ชั่นจะถูกปรับเมื่อเมนูไม่ปรากฏชั้นให้กดปุ่มช้ายสองครั้งเพื่อเป็น ดอินแทอร์เฟซการเลือกสัญญาณกดปุ่มขวาสองครั้งจะปรากฏชั้นที่ส่วนการปรับแต่งเสียง
5	MENU	กดปุ่มนี้เพื่อแสดงฟังก์ชั่นสําหรับเมนูบนหน้าจอกดอีกครั้งเพื่อยืนยันยันการทำงาน

หมายเหตุ: เนื้อหาดังต่อไปนี้ใช้สำหรับเป็นตัวอย่างอ้างอิงทั่วไปเท่านั้น ข้อมูลจำเพาะตามจริงของผลิตภัณฑ์อาจแตกต่างกัน

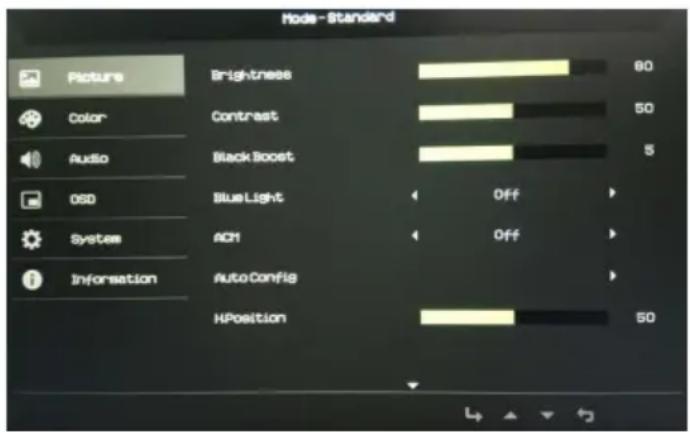

สามารถใช้ OSD (การแสดงผลบนหน้าจอ) สำหรับการปรับการตั้งค่าจอภาพ LCD ของคุณ กดปุ่ม MENU เพื่อเปิด OSD คุณสามารถใช้ OSD เพื่อปรับคุณภาพของรูปภาพ ตำแหน่ง OSD และการตั้งค่าทั่วไป สำหรับการตั้งค่าขั้นสูง โปรดอ้างอิงถึงหน้าดังต่อไปนี้:

หน้าหลัก

1. เมนูฟังก์ชัน
2. เลือกแหล่งสัญญาณเข้า
3. ปริมาณ
4. เมนูฟังก์ชัน

เปิดหรือปิดโหลด

เปิดระบบควบคุมโหมด และเปิดหรือปิดโหมด โดยใช้ลูกศรปรับค่า (OFF (ปิด)/ON (เปิด)) และเลือกโปรแกรมไฟล์ที่จะใช้ (โปรดดูข้อมูลเพิ่มเติมจากส่วน OSD)

การปรับระดับเสียง

เปิดระบบควบคุมระดับเสียง และตั้งค่าระดับเสียง โดยใช้ลูกศร เมื่อดำเนินการเสร็จสิ้นแล้ว ให้ใช้ ← เพื่อกลับไปยังระดับก่อนหน้า

หมายเหตุ: การปรับระบบควบคุมระดับเสียง

รวมถึงการปรับอิควลไลเซอร์เป็นการตั้งค่าอื่นนอกเหนือจากตำแหน่งศูนย์กลาง

อาจเป็นการเพิ่มระดับแรงดันไฟขาออกสำหรับชุดหูฟัง/หูฟัง และระดับแรงดันเสียง

เลือกสัญญาณเข้า

เปิดระบบควบคุมสัญญาณเข้า และเลือก HDMI, VGA เมื่อดำเนินการเสร็จสิ้นแล้ว ให้ใช้ ← เพื่อกลับไปยังระดับก่อนหน้า

เพื่อก

หน้าฟังก์ชัน

เปิดหน้าฟังก์ชันเพื่อเลือกฟังก์ชัน Picture (รูปภาพ), Color (สี), Audio (เสียง), Gaming (การเล่นเกม), OSD หรือ System (ระบบ) และปรับการตั้งค่าที่คุณต้องการใช้ โดยใช้ลูกศร

คุณยังสามารถดูข้อมูลระบบจอภาพของคุณจากหน้านี้ เมื่อดำเนินการเสร็จสิ้นแล้ว ให้ใช้เพื่อกลับไปยังระดับก่อนหน้า

การปรับ Picture (รูปภาพ)

1. กดปุ่ม MENU เพื่อเรียกใช้ OSD
2. ใช้ปุ่ม ▲/▼ เลือก Picture (รูปภาพ) จาก OSD จากนั้นไปที่องค์ประกอบรูปภาพที่คุณต้องการปรับค่า
3. ใช้ปุ่ม ◀ / ▶ เพื่อปรับค่าและเลื่อน
4. สามารถใช้เมนู Picture (รูปภาพ) เพื่อปรับค่า Brightness (ความสว่าง), Contrast (ความเข้ม), Black Boost (การเพิ่มสีดำ), Blue Light (ไฟสีฟ้า), ACM และ Super Sharpness (ความคมชัดพิเศษ)
5. Brightness (ความสว่าง): ปรับความสว่างจาก 0 ถึง 100

หมายเหตุ: ปรับสมดุลระหว่างเงาที่สว่างและมืด

1. Contrast (ความเข้ม): ปรับความเข้มจาก 0 ถึง 100

หมายเหตุ: ตั้งค่าระดับความแตกต่างระหว่างส่วนที่สว่างกับส่วนที่มืด

1. Black Boost (การเพิ่มสีดำ): เป็นการเพิ่มระดับสีเข้มของการแสดงผล สีดำจะไม่ดำเน้นเข้ม ยิ่งมีระดับสูงขึ้นจะยิ่งเพิ่มสีเข้มยิ่งขึ้น
2. Blue Light (ไฟสีฟ้า): กรองไฟสีฟ้าโดยการปรับระดับ Blue Light (ไฟสีฟ้า) ที่แตกต่างกันตามอัตราส่วนที่แสดงไว้ - 80%, 70%, 60%, 50%

หมายเหตุ: ค่าที่สูงขึ้นจะเป็นการเพิ่มไฟสีฟ้า สำหรับการป้องกันที่ดีที่สุด ให้เลือกค่าต่ำ

1. ACM: เปิดหรือปิด ACM ค่าเริ่มต้นคือ ปิด

การปรับ Color (สี)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. การใช้ปุ่ม ▲/▼ เลือก Color (สี) จาก OSD จากนั้น ไปที่องค์ประกอบรูปภาพที่คุณต้องการปรับค่า
3. ใช้ปุ่ม ◀ / ▶ เพื่อเลือกการตั้งค่า
4. โหมด Gamma (แกมมา) ช่วยให้คุณสามารถปรับโทนของแสงสว่าง ค่าเริ่มต้นคือ 2.2 (ค่ามาตรฐานสำหรับ Windows)
5. Color temperature (อุณหภูมิสี): ค่าเริ่มต้นคือ Warm (อบอุ่น) คุณสามารถเลือก Cool (เย็น), Warm (อบอุ่น), Bluelight (ไฟสีฟ้า) หรือ User (ผู้ใช้)
6. โหมด sRGB ช่วยให้สามารถแสดงสีสำหรับการนำเสนอได้ดียิ่งขึ้นโดยใช้อุปกรณ์ต่อพ่วง เช่น DSC หรือเครื่องพิมพ์
7. 6-axis Hue (สีสัน 6 แกน): ปรับค่าความสว่างของสี red (แดง), green (เขียว), blue (ฟ้า), yellow (เหลือง), magenta (ม่วงแดง) และ cyan (ฟ้าความ)
8. 6-axis Saturate (ความอิ่มตัวของสี 6 แกน): ปรับค่าความอิ่มตัวของสี red (แดง), green (เขียว), blue (ฟ้า), yellow (เหลือง), magenta (ม่วงแดง) และ cyan (ฟ้าความ)

การปรับ Audio (เสียง)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. ใช้ปุ่ม ▲/▼ เพื่อเลือก Audio (เสียง) จาก OSD จากนั้นไปที่องค์ประกอบรูปภาพที่คุณต้องการปรับค่า
3. ใช้ปุ่ม ◀ / ▶ เพื่อเลือกการตั้งค่า
4. ระดับเสียง: ปรับระดับเสียง

การปรับ OSD

1. กดปุ่ม MENU เพื่อเปิด OSD
2. ใช้ปุ่ม ▲/▼ เพื่อเลือก OSD จาก OSD จากนั้นไปที่การตั้งค่าที่คุณต้องการเปลี่ยน
3. ใช้ปุ่ม ◀ / ▶ เพื่อปรับค่าแถบเลื่อน
4. Language (ภาษา): ตั้งค่าภาษาเมนู OSD
5. OSD timeout (หมดเวลา OSD): ปรับช่วงหน่วงเวลาก่อนปิดเมนู OSD
6. Transparency (ความโปร่งแสง): เลือก Transparency (ความโปร่งแสง) เมื่อใช้โหมดเกม ความโปร่งแสงสามารถมีค่า 0% (OFF (ปิด)), 20%, 40%, 60% หรือ 80%
7. Refresh rate num (อัตรารีเฟรช): แสดงอัตราการรีเฟรชปัจจุบันของแผงหน้าจอบนหน้าจอ

การปรับ System (ระบบ)

1. สามารถใช้เมนู System (ระบบ) ในการเลือกการตั้งค่า เช่น Input (สัญญาณเข้า) Wide Mode (โหมดจอวาง) และ Power LED (ไฟ LED สำหรับการเปิดปิด)
2. กดปุ่ม MENU เพื่อเปิด OSD
3. ใช้ปุ่ม ▲/▼ เลือก System (ระบบ) จาก OSD จากนั้นไปที่การตั้งค่าที่คุณต้องการปรับค่า
4. ใช้ปุ่ม ◀ / ▶ เพื่อเลือกการตั้งค่า
5. Input: เลือกแหล่งสัญญาณจาก VGA, HDMI
6. แหล่งที่มาอัตโนมัติ: ค้นหาแหล่งข้อมูลเข้าที่มีอยู่โดยอัตโนมัติ
7. โหมด Widescreen: คุณสามารถเลือกสัดส่วนภาพที่จะใช้ ตัวเลือกมีหน้าจอกว้าง Aspect และ 1:1
8. การกำหนด Hotkey: เลือก Hotkey 1 หรือ Hotkey 2 คุณสมบัติ
9. DDC / CI: สามารถกำหนดมอนิเตอร์ โดยใช้ซอฟต์แวร์

หมายเหตุ: DDC / CI (ย่อมาจาก Display Data Channel /

Command Interface) สามารถใช้เพื่อส่งการควบคุมการแสดงผลผ่านทางซอฟต์แวร์

1. HDMI Black Level: คุณสามารถเลือกระดับสีดำสำหรับแหล่งสัญญาณ HDMI ตัวเลือกที่เป็นปกติและต่ำ
2. โหมดเริ่มต้นอย่างรวดเร็ว: เปิดใช้งานจอภาพได้อย่างรวดเร็ว

ข้อมูลผลิตภัณฑ์

1. กดปุ่ม MENU เพื่อเปิด OSD
2. การใช้ปุ่ม ▲/▼ เลือก Information (ข้อมูล) เพื่อดูข้อมูลพื้นฐานสำหรับจอภาพและกระแสไฟเข้าของคุณ
3. Reset (รีเซ็ต): รีเซ็ตการตั้งค่าทั้งหมดกลับเป็นการตั้งค่าจากโรงงาน

การแก้ไขปัญหา

ก่อนที่จะส่งจอภาพ LCD ของคุณเพื่อทำการซ่อม, โปรดตรวจสอบรายการการแก้ไขปัญหาด้านล่าง เพื่อดูว่าคุณสามารถวินิจฉัยปัญหาได้ด้วยตัวเองหรือไม่

(โหมด HDMI/VGA)

ปัญหา	สถานะปัจจุบัน	การแก้ไข
	LED ติด	ใช้ OSD, ปรับความสว่างและคอนทราสต์ไปยังค่าสูงสุด หรือรีเซ็ดกลับเป็นการตั้งค่าเริ่มต้นจากโรงงาน
ไม่มีภาพ	LED ดับ	ตรวจสอบสวิตซ์เพาเวอร์ตรวจสอบว่าสายไฟ AC เชื่อมต่ออยู่กับจอภาพอย่างเหมาะสมหรือไม่
	LED แสดงสีเหลืองอําพัน	ตรวจสอบว่าสายเคเบิลสัญญาณวิตีโอเชื่อมต่อที่ด้านหลังของจอภาพอย่างเหมาะสมหรือไม่
เสียงผิดปกติ(เฉพาะรุ่นที่มีอินพุตเสียงเท่านั้น)(อุปกรณ์ช้อเพิ่ม)	ไม่มีเสียงหรือระดับเสียงต่ําเกินไป	ตรวจสอบว่าระบบคอมพิวเตอร์เปิดอยู่หรือไม่จสอบว่าสายเคเบิลเสียงเชื่อมต่อกับโฮสต์PC อยู่หรือไม่
		ตรวจสอบว่าการตั้งค่าระดับเสียงของโฮสต์PC อยู่ในต่ำแหน่งต่ําสุดหรือไม่และลองเพิ่มระดับเสียงขึ้น
