XZ242QP - Monitors ACER - Bezmaksas lietošanas instrukcija

Zīmols	Acer
Modelis	XZ242QP
Produkta veids	LCD monitors
Ekrāna izmērs	23,6 collas (60 cm)
Maksimālā izšķirtspēja	1920 x 1080 @ 144 Hz (HDMI2/DP)
Kadru atjaunošanas biežums	Līdz 144 Hz
Atbildes laiks	4 ms (GtG)
Paneles tips	VA
Spilgtums	400 cd/m² (tipisks)
Kontrasts	100 000 000:1 max (DCR)
Skata leņķis	178° horizontāli / 178° vertikāli
Savienojamība	2x HDMI, 1x DisplayPort, audio izeja
Iebūvētie skaļruņi	2 x 3 W
Tehnoloģijas	FreeSync, HDR, Light Blue, Black Boost, Mērķa punkts
Izmēri (ar pamatni)	534 x 516-396 x 234 mm
Neto svars	4,2 kg
Augstuma regulēšana	120 mm ±5 mm
Slīpums	-5° līdz +25°
Grozāms	360°
Barošana	DC 12 V, 5 A (tīkla adapteris)
Patēriņš (darbs)	34 W (tipisks)
Patēriņš (gaidīšana)	0,5 W
Apkope un tīrīšana	Izslēgt, atvienot, izmantot mīkstu drāniņu bez amonija un spirta
Drošība	Neatvērt, uzglabāt starp -20°C un 60°C
Sienas stiprinājums	VESA (noņemams balsts)

Bieži uzdotie jautājumi - XZ242QP ACER

Kā tīrīt Acer XZ242QP monitora ekrānu?

Izslēdziet monitoru un atvienojiet strāvas vadu. Izsmidziniet šķīdinātāju nesaturošu tīrīšanas šķīdumu uz mīkstas drāniņas un uzmanīgi noslaukiet ekrānu. Nekad neizmantojiet produktus uz amonija vai spirta bāzes.

Kādi kabeļi ir iekļauti komplektā?

Monitors tiek piegādāts ar strāvas vadu, adapteri, HDMI kabeli (pēc izvēles), DisplayPort kabeli (pēc izvēles) un ātrās uzstādīšanas rokasgrāmatu.

Kā aktivizēt FreeSync tehnoloģiju?

FreeSync ir pieejams caur HDMI vai DP portiem. Pārliecinieties, ka jūsu grafikas avots ir saderīgs, un aktivizējiet opciju monitora OSD izvēlnē (sadaļā Iestatījumi vai Spēle). Tas dinamiski pielāgo atjaunošanas biežumu, lai nodrošinātu vienmērīgu pieredzi.

Kāda ir maksimālā izšķirtspēja un atjaunošanas biežums?

Maksimālā izšķirtspēja ir 1920 x 1080 ar atjaunošanas biežumu līdz 144 Hz caur HDMI2 vai DisplayPort. HDMI1 ierobežojums ir 120 Hz.

Kā regulēt monitora augstumu?

Monitors ir aprīkots ar augstuma regulēšanu 120 mm ±5 mm. Pavelciet vai spiediet ekrāna augšdaļu, turot pamatni, lai pielāgotu augstumu pēc savām vajadzībām.

Vai monitoru var piestiprināt pie sienas?

Jā, balsts ir noņemams (noņemama kājiņa), un monitors ir saderīgs ar VESA sienas stiprinājumiem. Skatieties ātrās uzstādīšanas rokasgrāmatu, lai uzzinātu, kā noņemt kājiņu.

Ko darīt, ja pēc pievienošanas nav attēla?

Pārbaudiet, vai signāla kabelis (HDMI/DP) ir pareizi pievienots un vai monitors ir ieslēgts. Pārliecinieties, vai izvēlētais ieejas avots atbilst izmantotajam portam (caur avota pogu OSD izvēlnē). Ja problēma joprojām pastāv, restartējiet datoru.

Kāds ir elektroenerģijas patēriņš gaidīšanas režīmā?

Patēriņš gaidīšanas režīmā ir 0,5 W (tipisks). Izslēgtā režīmā tas ir arī 0,5 W. Lai ietaupītu vairāk enerģijas, atvienojiet tīkla adapteri.

Kā tīrīt monitora rāmi vai korpusu?

Izmantojiet mīkstu, nedaudz mitru drāniņu (ūdeni), lai noslaucītu rāmi un kājiņu. Nelietojiet ne agresīvas ķīmiskas vielas, amoniju vai spirtu. Izvairieties no šķidruma iekļūšanas atverēs.

Kur atrast pilnu lietošanas rokasgrāmatu?

Pilna rokasgrāmata ir pieejama bezmaksas lejupielādei PDF formātā Acer atbalsta vietnē vai notice-facile.com. Tajā ir 113 lapas, kurās sīki aprakstīta uzstādīšana, OSD iestatījumi un specifikācijas.

LIETOŠANAS INSTRUKCIJA XZ242QP ACER

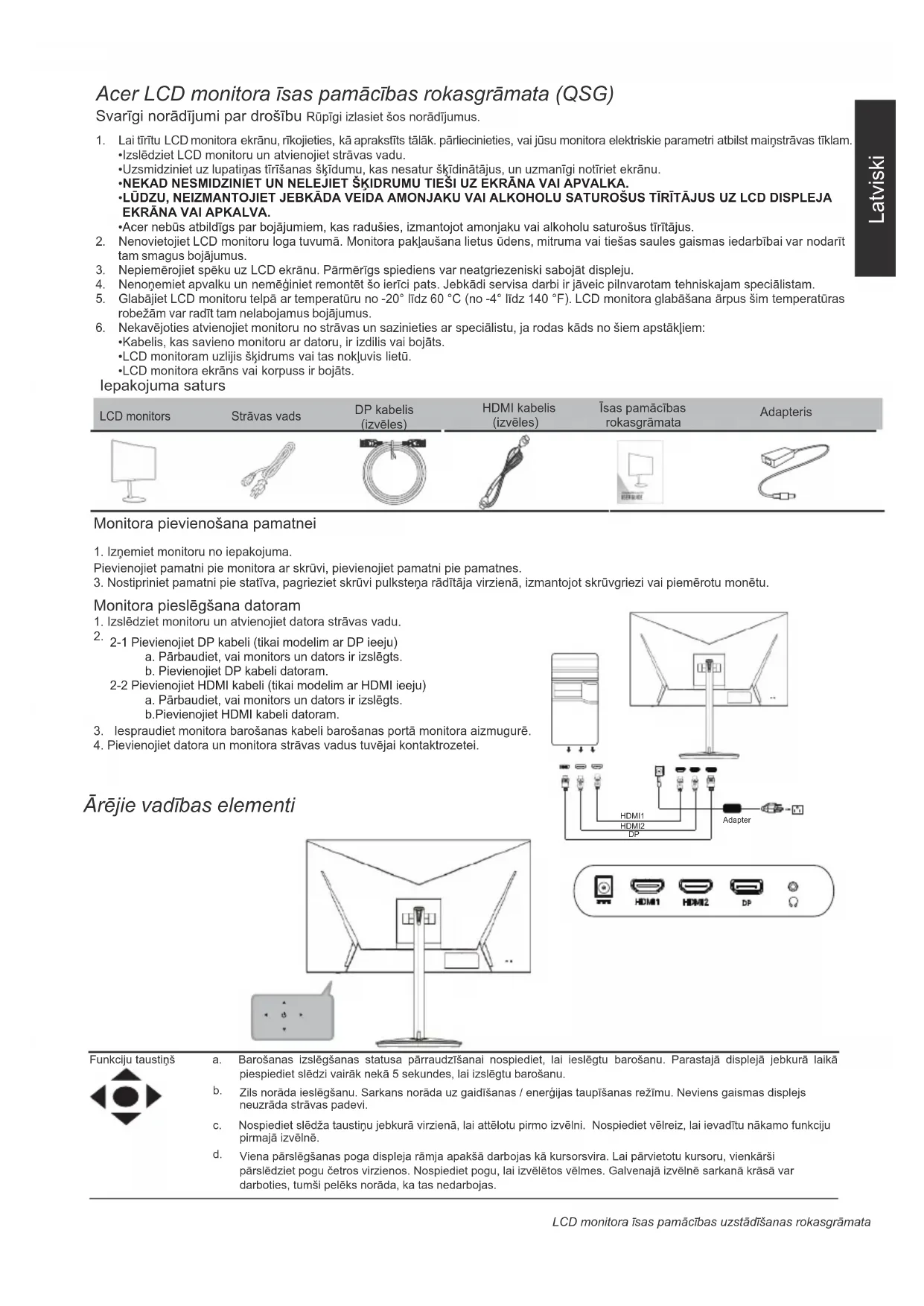

Acer LCD monitora išas pamācības rokasgrāmata (QSG)

Svarīgi norādījumi par drošību Rūpīgi izlasiet šos norādījumus.

1. Lai tīrītu LCD monitora ekrānu, rīkojieties, kā aprakstīts tālāk. pārliecinieties, vai jūsu monitora elektriskie parametri atbilst mainstrāvas tīklam.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.

•Uzsmidziniet uz lupatinas tīrīšanas škīdumu, kas nesatur škīdinātājus, un uzmanīgi notīriet ekrānu.

-NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.

•LÜDZU, NEIZMANTOJIET JEBKÄDA VEIDA AMONJAKU VAI ALKOHOLU SATUROSUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.

- Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.

1. Nenovietojiet LCD monitoru loga tuvumā. Monitora pakļaušana lietus ūdens, mitruma vai tiešas saules gaismas iedarbībai var nodarīt tam smagus bojājumus.

2. Nepiemērojiet spēku uz LCD ekrānu. Pārmērīgs spiediens var neatgriezeniski sabojāt displeju.

3. Nenoņemiet apvalku un nemēginiet remontēt šo ierīci pats. Jebkādi servisa darbi ir jāveic pilnvarotam tehniskajam speciālistam.

4. Glabājiet LCD monitoru telpā ar temperatūru no -20° līdz 60 °C (no -4° līdz 140 °F). LCD monitora glabāšana ārpus šim temperatūras robežām var radīt tam nelabojamus bojājumus.

5. Nekavējoties atvienojiet monitoru no strāvas un sazinieties ar speciālistu, ja rodas kāds no šiem apstākliem:

•Kabelis, kas savieno monitoru ar datoru, ir izdilis vai bojāts.

•LCD monitoram uzlijis škidrums vai tas nokluvis lietū.

•LCD monitora ekrāns vai korpuss ir bojāts.

lepakojuma saturs

LCD monitors	Strāvas vads	DP kabelis (izvēles)	HDMI kabelis (izvēles)	Īsas pamācības rokasgrāmata	Adapteris

Monitora pievienošana pamatnei

1. Iznemiet monitoru no iepakojuma.

Pievienojiet pamatni pie monitora ar skrūvi, pievienojiet pamatni pie pamatnes.

1. Nostipriniet pamatni pie statīva, pagrieziet skrūvi pulksteņa rādītāja virzienā, izmantojot skrūvgriezi vai piemērotu monētu.

Monitora pieslēgšana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.

2. 2-1 Pievienojiet DP kabeli (tikai modelim ar DP ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts.

b. Pievienojiet DP kabeli datoram.

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts.

b.Pievienojiet HDMI kabeli datoram.

1. lespraudiet monitora barošanas kabeli barošanas portā monitora aizmugurē.

2. Pievienojiet datora un monitora strāvas vadus tuvējai kontaktrozetei.

Ārējie vadības elementi

a. Barošanas izslēgšanas statusa pārraudzīšanai nospiediet, lai ieslēgtu barošanu. Parastajā displejā jebkurā laikā piespiediet slēdzi vairāk nekā 5 sekundes, lai izslēgtu barošanu.

b. Zils norāda ieslēgšanu. Sarkans norāda uz gaidīšanas / energijas taupīšanas režīmu. Neviens gaismas displejs neuzrāda strāvas padevi.

c. Nospiediet slēdža taustīņu jebkurā virzienā, lai attēlotu pirmo izvēlni. Nospiediet vēlreiz, lai ievadītu nākamo funkciju pirmajā izvēlnē.

d. Viena pārslēgšanas poga displeja rāmja apakšā darbojas kā kursorsvira. Lai pārvietotu kursoru, vienkārši pārslēdziet pogu četros virzienos. Nospiediet pogu, lai izvēlētos vēlmes. Galvenajā izvēlnē sarkanā krāsā var darboties, tumši pelēks norāda, ka tas nedarbojas.

FreeSync (tikai ar HDMI/DP): tā var atļaut grafika avotam, kas atbalsta FreeSync, dinamiski pielāgot displeja atsvaidzes ātrumu, balstoties uz tipiska satura kadru maiņas biežumu energoefektīvam displeja atjauninājumam bez raustīšanās un aiztures.

Noteikumi un brīdinājumi par drošību

Federālās Uzraudzības Komisijas (FCC) paziņojumi

Šī ierīce tika pārbaudīta, un tika konstatēts, ka tā atbilst B klasses digitālajām ierīcēm noteiktajiem ierobežojumiem saskaņā ar FCC noteikumu 15. sadalu. Šie ierobežojumi ir noteikti, lai nodrošinātu pamatotu aizsardzību pret bīstamiem traucējumiem ierīcēm, kas uzstādītas apdzīvotās vietās. Šī ierīce ğenerē, izmanto un var izstarot radiofrekvences energiju, un, ja tā nav uzstādīta un izmantota saskaņā ar norādījumiem, var radīt radiosakariem kaitīgus traucējumus.

Tomēr nav garantijas, ka traucējumi neradīsies noteiktai uzstādītajai ierīcei. Ja tiek konstatēts, ka šī ierīce traucē radio vai televīzijas signāla uztveršanu, kas ir viegli noskaidrojams, ieslēdzot un izslēdzot ierīci pie ieslēgta radioaparāta vai televizora, lietotājs var mēģināt koriģēt situāciju ar šādiem paņēmieniem:

- mainīt uztvērēja antenas orientāciju vai novietojumu;

• palielināt attālumu starp ierīci un uztvērēju;
• pieslēgt ierīci pie citas elektriskās shēmas kontaktrozetes nekā uztvērējs;
• meklēt padomu vai palīdzību pie izplatītāja vai pieredzējuša radio/TV speciālista.

CE atbilstības deklarācija

Līdz ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst EMS direktīvas 2014/30/EU, Zemspreguma direktīvas 2014/35/EU, RoHS direktīvas 2011/65/EK un Direktīvas 2009/125/EK, ar ko izveido sistēmu, lai noteiktu ekodizaina prasības ar energiju saistītiem ražojumiem, galvenajām prasībām un citiem būtiskajiem noteikumiem.

Paziņojums. Ekranēti kabeli

Lai nodrošinātu atbilstību FCC noteikumiem, visi savienojumi ar citām skaitļošanas ierīcēm ir jāiekārto ar ekranētiem kabeliem.

Paziņojums. Perifērās ierīces

Šai ierīcei drīkst pievienot tikai tādas perifērās ierīces (ievadizvades ierīces, termināļus, printerus u.c.), kam ir sertifikāts par atbilstību B klases ierobežojumiem. Darbs ar nesertificētām perifērām ierīcēm, iespējams, radīs traucējumus radio un TV uztveršanai.

Uzmanību!

Izmaiņas un modifikācijas, ko nav skaidri apstiprinājis ražotājs, var atņemt lietotājam tiesības, ko piešķīrusi Federālā sakaru komisija, darbināt šo produktu.

Darba apstākli

Šī ierīce atbilst FCC (Federālās sakaru komisijas) noteikumu 15. sadajas prasībām. Ekspluatācija ir pakļauta šādiem diviem nosacījumiem: (1) šī ierīce nedrīkst izraisīt kaitīgus traucējumus; (2) šai ierīcei jāpieņem saņemtie traucējumi, tai skaitā tādi, kas var izraisīt nevēlamu ierīces darbību.

Paziņojums. Lietotājiem Kanādā

Šis B klases digitālais aparāts atbilst Kanādas standartam ICES-003.

Privātpersonu lietošanā bijušo iekārtu atkritumu pārstrāde Eiropas Savienībā

Šis simbols uz izstrādājuma vai tā iepakojuma norāda, ka šo izstrādājumu nedrīkst izmest kopā ar citiem mājsaimniecības atkritumiem. Tā vietā jūs esat atbildīgs par to, lai nevajadzīgās ierīces nodotu noteiktā savākšanas punktā nederīgu elektrisko un elektronisko ierīču otrreizējai pārstrādāšanai. Atseviška nederīgo ierīču savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina pārstrādi tādā veidā, kas aizsargā cilvēku veselību un vidi. Sīkāk par iekārtu atkritumu pieņemšanas punktiem varat uzzināt vietējās pašvaldības iestādēs, atkritumu apsaimniekošanas dienestā, kas darbojas jūsu regionā, vai arī veikalā, kurā iegādājāties attiecīgo iekārtu.

Lai nepieļautu monitora bojājumus, monitoru nedrīkst pacelt ar pamatni.

Acer monitors ir paredzēts, lai video un vizuālo displeju informāciju, kas iegūta no elektroniskajām ierīcēm.

TEHNISKIE DATI

Modela nosaukums	Versija	XZ242Q
LCD panelis Vadības sistēma TFT krāsu LCD displejs
Runātājs		3W X 2
Audio		Audio izeja (tikai audio izeja) modelis
Displeja krāsas		16,7 M krāsas
Attila punktu sinhronizators		35.3MHz
Maks. izšķirtspēja		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Standarts Plug & Play VESA DDCCI/DDC2B
Energoefektivitātes klase		A
*Gada enerģijas patēriņš		28kWh (HDMI-ieejas modelim)
Strāvas patēriņš leslēgšanas		34 W (par.)
		Miega režīms 0,5 W (par.)
		Izslēgšanas režīms 0,5 W (par.)
Ieejas savienotājs		HDMI1HDMI2DP
levades video signāls		HDMI (tikai modelim ar HDMI centrmezglu)DP(tikai modelim ar DP centrmezglu)
Maks. ekrāna izmēri		Horizontāli: 521.4mVertikāli: 293.3m
Barošanas avots		DC 12V 5A
Vides apstāklj		Darba temperatūra: no 0° līdz 40°CGlabāšanas temperatūra: no -20° līdz 60°CDarba mitrums: no 10% līdz 85%
Izmēri		534 (plat.) × 516-396(augst.) × 234(dzil.) mm
Svars (neto)		4.2 kg
Mehānisma tehniskie dati		Tilts: no -5° līdz + 25° Virziens: NēGrozāmais: 360° Noņemams kājas balsts: JāAugstuma regulēšana: 120mm±5mm
Ārējie vadības elementi:	Funkcijas	Spilgtums Pārraide Ātrās darbības režīmsKontrasts FreeSyncBlack Boost Mērķa punktsZilā galsma ValodaACM OSD taimautsHDR PārredzamībaSuper asums Refresh Rate NumGamma OSD atslēgaKrāsu temperatūra levadeRežīmi Automātiskais avotsKrāsu telpa DP formātsPelēktoņu režīms Plašs režīms6-ass Hue PIP / PBP6-ass piesātināts Karstā taustīņa piešķiršanaApjoms DDC / CIizslēgt skanų HDMI melns līmenis
* Visas specifikācijas var mainīties bez brīdinājuma.* Gada enerģijas patēriņu aprēķina, izmantojot tipisko enerģijas patēriņu 4 stundas dienā, 365 dienas gadā.
Atbilstība prasībām

Acer izstrādājuma rokasgrāmatas un citi dokumenti ir pieejami oficiālajā Acer atbalsta vietnē.
