Marka	Acer
Model	XZ242QP
Ürün Türü	LCD Monitör
Ekran Boyutu	23,6 inç (60 cm)
Maksimum Çözünürlük	1920 x 1080 @ 144 Hz (HDMI2/DP)
Tazeleme Hızı	144 Hz'e kadar
Tepki Süresi	4 ms (GtG)
Panel Türü	VA
Parlaklık	400 cd/m² (tipik)
Kontrast	100.000.000:1 maks (DCR)
Görüş Açısı	178° yatay / 178° dikey
Bağlantı	2x HDMI, 1x DisplayPort, ses çıkışı
Dahili Hoparlörler	2 x 3 W
Teknolojiler	FreeSync, HDR, Light Blue, Black Boost, Nişan Noktası
Boyutlar (taban ile)	534 x 516-396 x 234 mm
Net Ağırlık	4,2 kg
Yükseklik Ayarı	120 mm ±5 mm
Eğim	-5° ila +25°
Döndürme	360°
Güç Kaynağı	DC 12 V, 5 A (güç adaptörü)
Güç Tüketimi (çalışma)	34 W (tipik)
Güç Tüketimi (bekleme)	0,5 W
Bakım ve Temizlik	Kapatın, fişi çekin, amonyak veya alkol içermeyen yumuşak bir bez kullanın
Güvenlik	Açmayın, -20°C ila 60°C arasında saklayın
Duvar Montajı	VESA (çıkarılabilir stand)

Sık sorulan sorular - XZ242QP ACER

Acer XZ242QP monitör ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çekin. Çözücü içermeyen bir temizlik solüsyonunu yumuşak bir beze püskürtün ve ekranı nazikçe silin. Asla amonyak veya alkol bazlı ürünler kullanmayın.

Kutu içinde hangi kablolar bulunur?

Monitör, bir güç kablosu, bir adaptör, bir HDMI kablosu (isteğe bağlı), bir DisplayPort kablosu (isteğe bağlı) ve bir hızlı başlangıç kılavuzu ile birlikte gelir.

FreeSync teknolojisi nasıl etkinleştirilir?

FreeSync, HDMI veya DP portları üzerinden kullanılabilir. Grafik kaynağınızın uyumlu olduğundan emin olun ve monitörün OSD menüsünde (Ayarlar veya Oyun altında) seçeneği etkinleştirin. Bu, akıcı bir deneyim için tazeleme hızını dinamik olarak ayarlar.

Maksimum çözünürlük ve tazeleme hızı nedir?

Maksimum çözünürlük 1920 x 1080 olup, HDMI2 veya DisplayPort üzerinden 144 Hz'e kadar tazeleme hızı sunar. HDMI1'de limit 120 Hz'dir.

Monitörün yüksekliği nasıl ayarlanır?

Monitör, 120 mm ±5 mm yükseklik ayarına sahiptir. Yüksekliği ayarlamak için tabanı sabit tutarak ekranın üst kısmını çekin veya itin.

Monitör duvara monte edilebilir mi?

Evet, stand çıkarılabilir (ayrılabilir ayak) ve monitör VESA duvar braketleriyle uyumludur. Ayağı çıkarma talimatları için hızlı başlangıç kılavuzuna bakın.

Bağlantı sonrası görüntü gelmezse ne yapmalıyım?

Sinyal kablosunun (HDMI/DP) doğru takıldığından ve monitörün açık olduğundan emin olun. Seçilen giriş kaynağının kullanılan porta karşılık geldiğini kontrol edin (OSD menüsündeki kaynak düğmesiyle). Sorun devam ederse bilgisayarı yeniden başlatın.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda güç tüketimi 0,5 W'tır (tipik). Kapalı modda da 0,5 W'tır. Daha fazla enerji tasarrufu için güç adaptörünü çekin.

Monitörün gövdesi veya çerçevesi nasıl temizlenir?

Çerçeveyi ve ayağı silmek için hafif nemli (su) yumuşak bir bez kullanın. Aşındırıcı kimyasallar, amonyak veya alkol kullanmayın. Sıvıların açıklıklara girmesini önleyin.

Tam kullanım kılavuzunu nerede bulabilirim?

Tam kılavuz, Acer destek sitesinde veya notice-facile.com'da ücretsiz PDF indirme olarak mevcuttur. Kurulum, OSD ayarları ve özellikleri detaylandıran 113 sayfadan oluşur.

KULLANIM KILAVUZU XZ242QP ACER

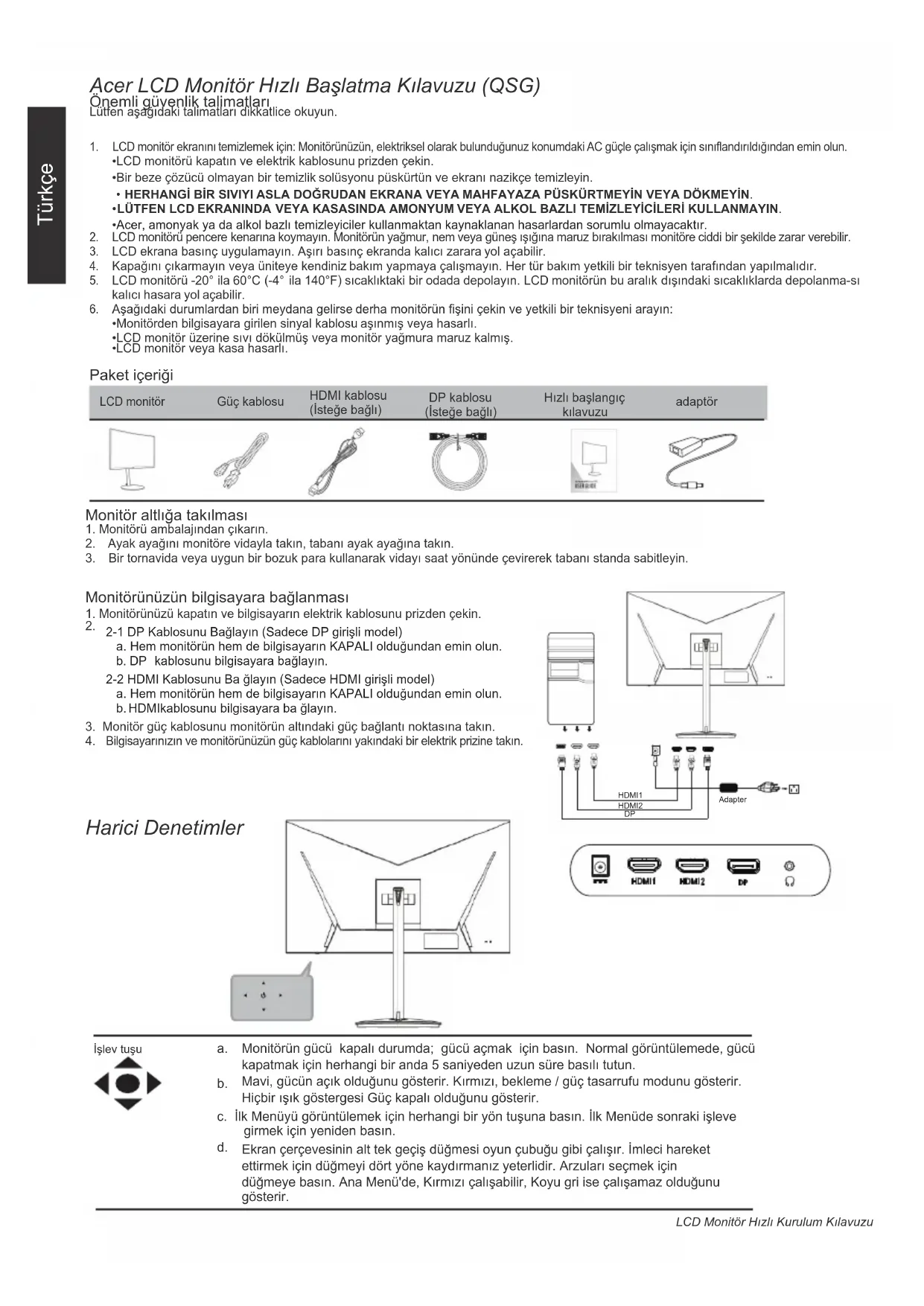

Acer LCD Monitör Hızlı Başlatma Kılavuzu (QSG)

Onemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitor ekranını temizlemek için: Monitörünüzün, elektriksel olarak bulunduğunuz konumdaki AC güçle çalışmak için sınıflandırıldığından emin olun. •LCD monitorü kapatın ve elektrik kablosunu prizden çekin.

•Bir beze çözücü olmayan bir temizlik solüsyonu püskürtün ve ekranı nazikçe temizleyin.

- HERHANGİ BİR SIVIYI ASLA DOĞRUDAN EKRANA VEYA MAHFAYAZA PÜSKÜRTMEYİN VEYA DÖKMEYİN.

• LÜTFEN LCD EKRANINDA VEYA KASASINDA AMONYUM VEYA ALKOL BAZLI TEMİZLEYİCİLERİ KULLANMAYIN.

- Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.

1. LCD monitorü pencere kenarına koymayın. Monitorün yağmur, nem veya güneş ışığına maruz bırakılması monitöre ciddi bir şekilde zarar verebilir.

2. LCD ekrana basınç uygulamayın. Aşırı basınç ekranda kalıcı zarara yol açabilir.

3. Kapağını çıkarmayın veya üniteye kendiniz bakım yapmaya çalışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.

4. LCD monitörü -20° ila 60°C (-4° ila 140°F) sıcaklıktaki bir odada depolayın. LCD monitörün bu aralık dışındaki sıcaklıklarda depolanma-sı kalıcı hasara yol açabilir.

5. Aşağıdaki durumlardan biri meydana gelirse derha monitörün fisini çekin ve yetkili bir teknisyeni arayın:

- Monitörden bilgisayara girilen sinyal kablosu aşınmış veya hasarlı.

•LCD monitor üzerine sıvı dökülmüş veya monitor yağmura maruz kalmış.

•LCD monitor veya kasa hasarlı

Paket içeriği

LCD monitor	Güç kablosu	HDMI kablosu (İsteğe bağlı)	DP kablosu (İsteğe bağlı)	Hızlı başlangıç kılavuzu	adaptör

Monitör altlığa takılması

1. Monitörü ambalajından çıkarın.

2. Ayak ayağını monitöre vidayla takın, tabanı ayak ayağına takın.

3. Bir tornavida veya uygun bir bozuk para kullanarak vidayı saat yönünde çevirerek tabanı standa sabitleyin.

Monitörünüzün bilgisayara bağlanması

1. Monitörünüzü kapatın ve bilgisayarın elektrik kablosunu prizden çekin.

2. 2-1 DP Kablosunu Bağlayın (Sadece DP girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMIkablosunu bilgisayara ba glayın.

1. Monitör güç kablosunu monitörün altındaki güç bağlantı noktasına takın.

2. Bilgisayarınızın ve monitorünüzün güç kablolarını yakındaki bir elektrik prizine takın.

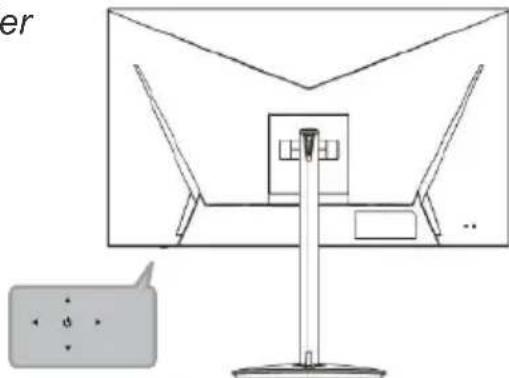

Harici Denetimler

a. Monitörün gücü kapalı durumda; gücü açmak için basın. Normal görüntülemede, gücü kapatmak için herhangi bir anda 5 saniyeden uzun süre basılı tutun.

b. Mavi, gücün açık olduğunu gösterir. Kırmızı, bekleme / güç tasarrufu modunu gösterir. Hiçbir ışık göstergesi Güç kapalı olduğunu gösterir.

c. İlk Menüyü görüntülemek için herhangi bir yön tuşuna basın. İlk Menüde sonraki işleve girmek için yeniden basın.

d. Ekran çerçevesinin alt tek geçiş düğmesi oyun çubuğu gibi çalışır. İmleci hareket ettirmek için düğmeyi dört yöne kaydırmanız yeterlidir. Arzuları seçmek için düğmeye basın. Ana Menü'de, Kırmızı çalışabilir, Koyu gri ise çalışamaz olduğunu gösterir.

FreeSync (yalnızca HDMI/DP): Bir FreeSync destekli grafi kaynağını güç verimliliği, sanal tekleme olmaması ve düşük gecikme süreli ekran güncellemesi için tipik içerik kare hızlarına göre dinamik olarak ekran yenileme hızına ayarlamaya imkan verebilir.

Yönetmelikler ve güvenlik uyarıları

FCC uyarıları

Bu cihaz, FCC kurallarının 15. bölümüne göre test edilmiş ve B Sınıfı bir dijital cihazın sınırlarına uyum sağladığı görülmüştür. Bu kısıtlamalar, evsel tesisatlarda, zararlı parazitlere karşı uygun koruma sağlamak üzere tasarlanmıştır. Bu cihaz radyo frekansı enerjisi üretir, kullanır ve yayar ve talimatlara uygun olarak kurulmaz ve kullanılmazsa, radyo frekans iletişimlerinin zararlı bir şekilde karışmasına neden olabilir.

Ancak, belirli tesisatlarda parazit oluşmayacağına dair bir garanti verilmez. Cihazın kapatılıp açılması suretiyle belirlenen şekilde bu cihaz, radyo ya da televizyon alımında zararlı girişimlere neden olursa, kullanıcıının, aşağıdaki önlemlerin biri ya da bir kaçıyla bu girişimi ortadan kaldırması tavsiye edilir:

• Alıcı anteni yeniden yerleştirin veya yerini değiştirin.
• Cihaz ile alıcı arasındaki ayırmayı arttırın.
• Cihazı alıcının bağlı olduğu devreden farklı bir prize bağlayın.
• Yardım için satıcıya ya da deneyimli bir radyo/televizyon teknisyenine danışın.

CE uygunluk beyanı

İşbu belge ile, Acer Inc., bu LCD monitorün EMC Direktif 2014/30/EU, Alçak Gerilim Direktif 2014/35/EU ve RoHS Direktifi 2011/65/EU ve enerji ile ilgili ürünler için ekolojik tasarım ayarı için bir çerçeve kurulması ile ilgili 2009/125/EC sayılı Direktifin zorunlu gerekliliklerine ve diğer ilgili hükümlerine uyduğunu beyan eder.

Uyarı: Kılıflı kablolar

Diğer hesaplama cihazlarına yapılan tüm bağlantılar EMC yönetmeliklerine uyumluluğu sağlamak için kılıflı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel cihazlar

Bu donanıma sadece B Sınıfı sınırlarla uyumlu olduğu onaylanan çevresel cihazlar (giriş/çıkış cihazları, terminaller, yazıcılar, vb.) takılabilir. Onaylanmamış çevresel cihazlarla çalıştırılması radyo ve TV alıcılarında karışmaya neden olabilir.

Dikkat

Üretici tarafından açık ve net şekilde onaylanmayan değişiklikler kullanıcıının bu ürünü çalıştırmak için Federal İletişim Komisyonu tarafından verilen yetkisini geçersiz kılar.

Çalıştırma koşulları

Bu aygıt FCC Kuralları Bölüm 15'e uygundur. Kullanım, aşağıdaki iki şarta bağlıdır: (1) bu cihaz zararlı karışmaya neden olamaz, ve (2) bu cihaz istenmeyen çalıştırmaya neden olabilecek karışma dahil alınan her karışmayı kabul etmelidir.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı dijital cihaz Kanada ICES-003'e uyumludur.

Avrupa Birliği'nde özel evde kullanıcı tarafından atık ekipmanlarının elden çıkarılması

Bu ürün veya ambalajı üzerindeki bu sembol bu ürünün diğer ev tipi atıklarınızla birlikte atılmaması gerektiğini gösterir. Bunun yerine, atık ekipmanlarınızı atık elektrikli ve elektronik ekipmanların geri dönüştürülmesi için belirlenmiş özel bir toplama noktasına teslim etmek sizin sorumluluğunuzdadır. Elden çıkarılan atık ekipmanlarınızın ayrıca toplanması ve geri dönüştürülmesi doğal kaynakların korunmasına ve insan sağlığını ve çevreyi koruyan şekilde geri dönüştürülmesinin sağlanması yardımcı olacaktır. Atık ekipmanlarınızı geri dönüşüm için bırakabileceğiğiniz yerler hakkında daha fazla bilgi için lütfen yerel şehir ofisiniz, ev tipi atık imha hizmeti veya ürünü satın aldığınız mağaza ile iletişime geçin.

Monitörün zarar görmesini önlemek için monitörü üssüne göre kaldırmayın.

Acermonitörü, elektronik cihazlardan elde edilen bilgilerin video ve görsel gösterimi için tasarlanmıştır.

ÖZELLİKLER

Model Adi	Sürüm	XZ242Q
LCD Paneli Sürücü sistemi		TFT Renkli LCD
	Boyut	23.6"(60cm)
	Piksel aralığı	0.27156mm
	Parlaklık	400 nit (Tipik)
	Kontrast	100000000:1 Maks (DCR)
	Görüntülenebilir açı	CR >10; R/L:178 U/D:178
	Yanıt süresi	4 ms (G'den G'ye)
	Panel Tipi	VA
Frekans	Y-Frekans	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz
	D-Frekans	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
konuşmacı		3W X 2
Ses		Ses Çıkışı (Sadece Ses Çıkışı) Modeli
Ekran Renkleri		16,7 M Renk
Noktalı Saat		35.3MHz
Maks. Çözünürlük		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x 1080@144Hz;
Tak ve Çalıştır		VESA DDCCI/DDC2B
Enerji Verimliliği Sınıfı		A
*Yıllık enerji tüketimi		28kWh (HDMI Giriş Modeli için)
Güç tüketimi Açık Mod		34 W
	Uyku Modu	0,5 W (tipik)
	Kapalı Mod	0,5 W (tipik)
Giriş Konektörü		HDMI1HDMI2DP
Giriş Video Sinyali		HDMI (yalnızca HDMI Hub Modeli)DP(yalnızca DP Hub Modeli)
Maksimum Ekran Boyutu		Yatay: 521.4mmDikey: 293.3mm
Güç Kaynağı		DC 12V 5A
Çevresel Konular		Çalışma Sıcaklığı: 0° ila 40°CDepolama Sıcaklığı: -20° ila 60°CÇalışma Nemi: 10% ila 85%
Boyutlar		534(G)x516-396(Y)x234(D) mm
Ağırlık (Net Ağırlık)		4.2 kg
Mekanizma özellikleri		Eğim: -5° ila + 25°Pivot: HayırDöner: 360°Ayrılabilir ayak sehpası: EvetYükseklik ayan: 120mm±5mm
Harici Denetimler:	İşlevler	Pariaklık OSD Zaman AşımıKontrast ŞeffafikSiyah artırmak Yenileme Hızı NumMavi İşik OSD KılıdiACM GirişHDROtomatik KaynakSüper Netlik DP FormatıGama Geniş ModRenk sıcaklığı PIP / PBPModlar Kisayol Atama AtamaRenk uzayı DDC / CIGri Tonlama Modu HDMI Siyah seviyesi6 eksenli Ton Hızlı Başlangış Modu6 eksenli Saturate
		Hacim
		Sessiz
		Aşırı Sürüş
		FreeSync
		Amaç Noktası
		Dil
* Tüm özellikler haber verilmeksizin değiştirilebilir.*Yıllık enerji tüketimi, günde 4 saat, günde 365 saat tipik güç tüketimi kullanılarak hesaplanır.
Yasalara Uygunluk

Resmi Acer destek sitesinde, Acer ürününüze yönelik kılavuzları ve diğer belgeleri bulun.
