Merk	Acer
Model	XZ242QP
Producttype	LCD-monitor
Schermgrootte	23,6 inch (60 cm)
Maximale resolutie	1920 x 1080 @ 144 Hz (HDMI2/DP)
Verversingssnelheid	Tot 144 Hz
Responstijd	4 ms (GtG)
Paneeltype	VA
Helderheid	400 cd/m² (typisch)
Contrast	100.000.000:1 max (DCR)
Kijkhoek	178° horizontaal / 178° verticaal
Connectiviteit	2x HDMI, 1x DisplayPort, audio-uitgang
Ingebouwde luidsprekers	2 x 3 W
Technologieën	FreeSync, HDR, Light Blue, Black Boost, Vizierpunt
Afmetingen (met voet)	534 x 516-396 x 234 mm
Netto gewicht	4,2 kg
Hoogteverstelling	120 mm ±5 mm
Kanteling	-5° tot +25°
Draaibaar	360°
Voeding	DC 12 V, 5 A (netadapter)
Verbruik (aan)	34 W (typisch)
Verbruik (sluimerstand)	0,5 W
Onderhoud en reiniging	Uitschakelen, loskoppelen, een zachte doek gebruiken zonder ammoniak of alcohol
Veiligheid	Niet openen, bewaren tussen -20°C en 60°C
Muurbevestiging	VESA (verwijderbare voet)

Veelgestelde vragen - XZ242QP ACER

Hoe reinig ik het scherm van de Acer XZ242QP monitor?

Schakel de monitor uit en koppel de stroomkabel los. Spuit een oplosmiddelvrije reinigingsoplossing op een zachte doek en veeg het scherm voorzichtig af. Gebruik nooit producten op basis van ammoniak of alcohol.

Welke kabels zitten er in de doos?

De monitor wordt geleverd met een stroomkabel, een adapter, een HDMI-kabel (optioneel), een DisplayPort-kabel (optioneel) en een snelle startgids.

Hoe activeer ik de FreeSync-technologie?

FreeSync is beschikbaar via de HDMI- of DP-poorten. Zorg ervoor dat uw grafische bron compatibel is en activeer de optie in het OSD-menu van de monitor (onder Instellingen of Spel). Dit past de verversingssnelheid dynamisch aan voor een vloeiende ervaring.

Wat is de maximale resolutie en verversingssnelheid?

De maximale resolutie is 1920 x 1080 met een verversingssnelheid tot 144 Hz via HDMI2 of DisplayPort. Via HDMI1 is de limiet 120 Hz.

Hoe stel ik de hoogte van de monitor in?

De monitor is voorzien van een hoogteverstelling van 120 mm ±5 mm. Trek of duw aan de bovenkant van het scherm terwijl u de voet vasthoudt om de hoogte naar wens aan te passen.

Kan de monitor aan de muur worden bevestigd?

Ja, de standaard is verwijderbaar (voet losmaakbaar) en de monitor is compatibel met VESA-muurbeugels. Raadpleeg de snelle startgids voor instructies over het verwijderen van de voet.

Wat te doen als er na aansluiting geen beeld is?

Controleer of de signaalkabel (HDMI/DP) correct is aangesloten en of de monitor is ingeschakeld. Zorg ervoor dat de geselecteerde ingangsbron overeenkomt met de gebruikte poort (via de bronknop in het OSD-menu). Als het probleem aanhoudt, herstart dan de computer.

Wat is het stroomverbruik in sluimerstand?

Het verbruik in sluimerstand is 0,5 W (typisch). In uitgeschakelde modus is het ook 0,5 W. Om nog meer energie te besparen, kunt u de netadapter loskoppelen.

Hoe reinig ik de behuizing of het frame van de monitor?

Gebruik een zachte, licht vochtige doek (water) om het frame en de voet af te vegen. Gebruik geen agressieve chemicaliën, ammoniak of alcohol. Voorkom dat er vloeistof in de openingen komt.

Waar vind ik de volledige gebruikershandleiding?

De volledige handleiding is gratis te downloaden als PDF op de Acer-supportwebsite of op notice-facile.com. Deze bevat 113 pagina's met details over installatie, OSD-instellingen en specificaties.

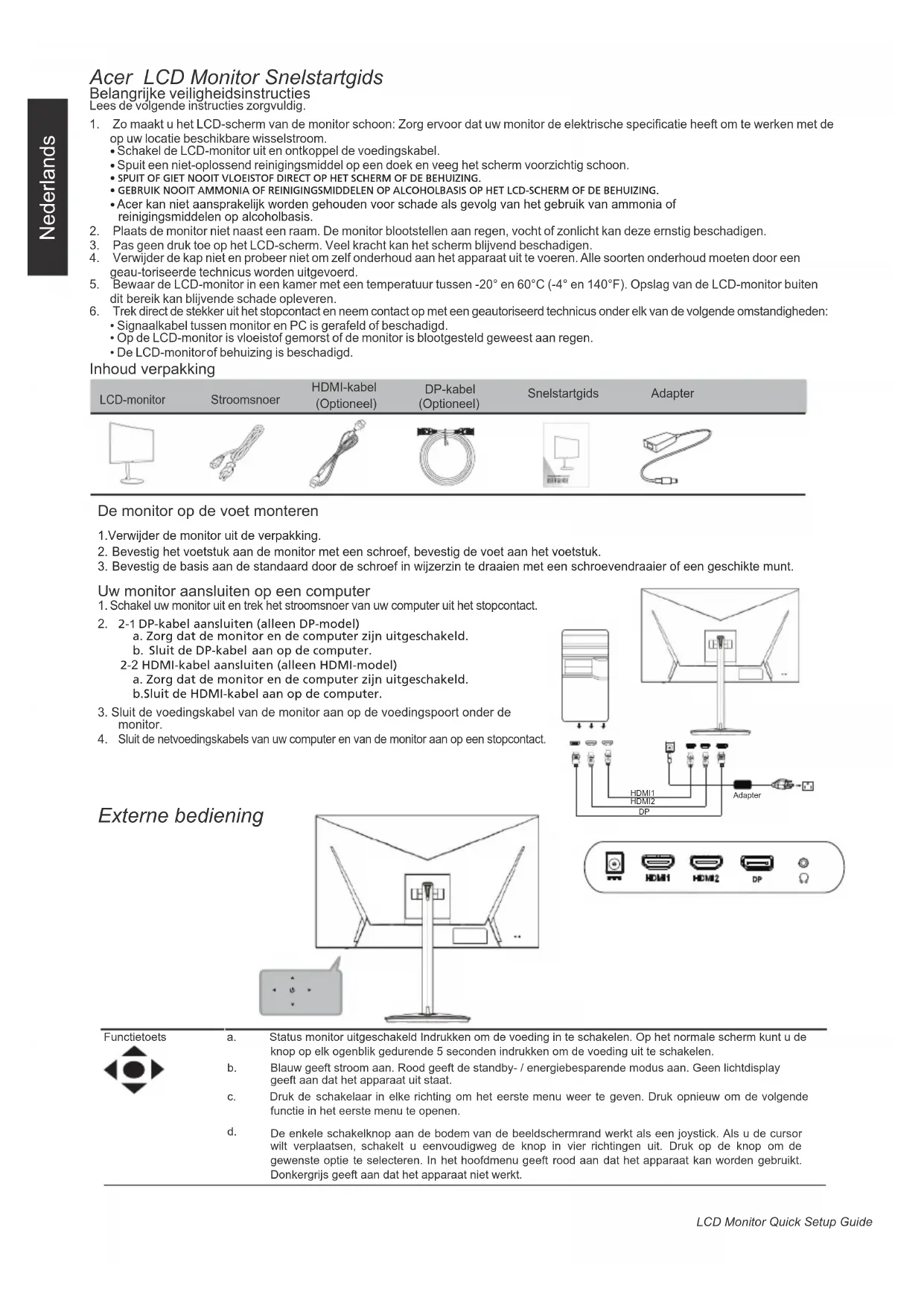

GEBRUIKSAANWIJZING XZ242QP ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies zorgvuldig.

1. Zo maakt u het LCD-scherm van de monitor schoon: Zorg ervoor dat uw monitor de elektrische specificatie heeft om te werken met de op uw locatie beschikbare wisselstroom.
2. Schakel de LCD-monitor uit en ontkoppel de voedingskabel.
3. Spuit een niet-oplossend reinigingsmiddel op een doek en veeg het scherm voorzichtig schoon.
4. SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
   • GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.

5. Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

6. Plaats de monitor niet naast een raam. De monitor blootstellen aan regen, vocht of zonlicht kan deze ernstig beschadigen.

7. Pas geen druk toe op het LCD-scherm. Veel kracht kan het scherm blijvend beschadigen.

8. Verwijder de kap niet en probeer niet om zelf onderhoud aan het apparaat uit te voeren. Alle soorten onderhoud moeten door een geau-toriseerde technicus worden uitgevoerd.

9. Bewaar de LCD-monitor in een kamer met een temperatuur tussen -20° en 60°C (-4° en 140°F). Opslag van de LCD-monitor buiten dit bereik kan blijvende schade opleveren.

10. Trek direct de stekker uit het stopcontact en neem contact op met een geautoriseerd technicus onder elk van de volgende omstandigheden:

- Signaalkabel tussen monitor en PC is gerafeld of beschadigd.

- Op de LCD-monitor is vloeistof gemorst of de monitor is blootgesteld geweest aan regen.

- De LCD-monitor of behuizing is beschadigd.

Inhoud verpakking

LCD-monitor	Stroomsoer	HDMI-kabel (Optioneel)	DP-kabel (Optioneel)	Snelstartgids	Adapter

De monitor op de voet monteren

1. Verwijder de monitor uit de verpakking.
2. Bevestig het voetstuk aan de monitor met een schroef, bevestig de voet aan het voetstuk.
3. Bevestig de basis aan de standaard door de schroef in wijzerzin te draaien met een schroevendraaier of een geschikte munt.

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek het stroomsnoer van uw computer uit het stopcontact.
2. 2-1 DP-kabel aansluiten (alleen DP-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.

b. Sluit de DP-kabel aan op de computer.

2-2 HDMI-kabel aansluiten (alleen HDMI-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b.Sluit de HDMI-kabel aan op de computer.

1. Sluit de voedingskabel van de monitor aan op de voedingspoort onder de monitor.
2. Sluit de netvoedingskabels van uw computer en van de monitor aan op een stopcontact.

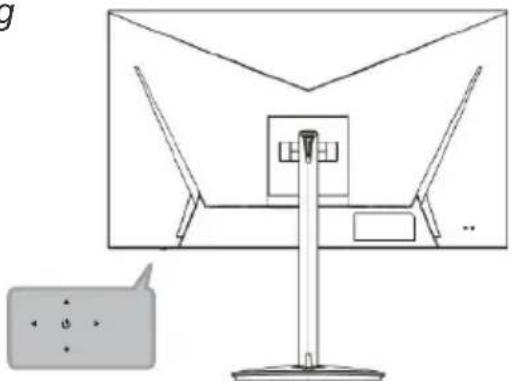

Externe bediening

a. Status monitor uitgeschakeld Indrukken om de voeding in te schakelen. Op het normale scherm kunt u de knop op elk ogenblik gedurende 5 seconden indrukken om de voeding uit te schakelen.
b. Blauw geeft stroom aan. Rood geeft de standby- / energiebesparende modus aan. Geen lichtdisplay geeft aan dat het apparaat uit staat.
c. Druk de schakelaar in elke richting om het eerste menu weer te geven. Druk opnieuw om de volgende functie in het eerste menu te openen.
d. De enkele schakelknop aan de bodem van de beeldschermrand werkt als een joystick. Als u de cursor wilt verplaatsen, schakelt u eenvoudigweg de knop in vier richtingen uit. Druk op de knop om de gewenste optie te selecteren. In het hoofdmenu geeft rood aan dat het apparaat kan worden gebruikt. Donkergrijs geeft aan dat het apparaat niet werkt.

FreeSync (alleen HDMI/DP): Hiermee kan een ondersteunde grafisch FreeSync-bron de vernieuwings frequentie van het display dynamisch aanpassen op basis van de standaard inhoudsframesnelheden voor energiezuinige, nagenoeg schokvrije update van display met lage latentie.

Voorschriften en veiligheidsrichtlijnen

FCC-verklaringen

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties.

Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan vastgesteld worden door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

CE-conformiteitsverklaring

Hierbij verklaart Acer Inc. dat deze LCD-monitor in overeenstemming is met de van belang zijnde eisen en andere essentiële voorzieningen van EMC richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU, RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EC betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Opmerking: Afgeschermde kabels

Alle aansluitingen op andere computerapparaten moeten gebeuren met afgeschermde kabels zodat de EMC-voorschriften steeds worden nageleefd.

Opmerking: Randapparaten

Alleen randapparaten (invoer-/uitvoerapparaten, terminals, printers, enz.) die het certificaat dragen voor naleving van de beperkingen voor Klasse B-apparaten, mogen op dit apparaat worden aangesloten. Het gebruik met niet-gecertificeerde randapparatuur kan mogelijk storingen in radio- en tv-ontvangst veroorzaken.

Let op

Wijzigingen of modificaties die niet nadrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om deze monitor te bedienen, die door de Federale communicatiecommissie is toegekend, ongeldig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken

Opmerking: Canadese gebruikers

Verwijderen van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking duidt aan dat u het product niet mag wegwerpen met uw gewoon huishoudelijk afval. In plaats daarvan bent u ervoor verantwoordelijk uw niet meer bruikbare apparatuur af te voeren naar een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Afzonderlijke inzameling en recycling van als afval afgevoerde apparatuur draagt bij aan het behoud van natuurlijke hulpbronnen en waarborgt dat de apparatuur wordt verwerkt op een manier die de volksgezondheid en het milieu beschermt. Voor meer informatie over de plaats waar apparatuur voor recycling wordt ingezameld, neemt u contact op met de plaatselijke autoriteiten, het plaatselijke afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

Om schade te voorkomen aan de monitor, til niet de monitor door de base.

Acer monitor is beoogde doeleinden voor video- en visuele weergave van informatie verkregen uit de elektronische apparaten.

SPECIFICATIE

Modelnaam	Versie		XZ242Q
LCD-schem	Besturingssysteem		TFT LCD-kleurenschem
	Afmetingen		23.6" (60cm)
	Pixelpitch		0.27156mm
	Helderheid		400nits(Typ.)
	Contrast		100000000:1 Max (DCR)
	Gezichtshoek		CR >10; R/L:1708 U/D:178
	Responstijd		4ms (G tot G)
	Schermtype		VA
H/Vfrequentie	H-frequentie		HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz
	V-frequentie		HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Spreker			3W x 2
Audio			Model met audio-uitvoer (alleen audio-uitvoer)
Weergavekleuren			16,7 M kleuren
Dotklok			35.3MHz
Max. resolutie			HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug & Play			VESA DDCCI/DDC2B
Energie-efficiëntieklasse			A
*Jaarlijks energieverbruik			28kWh (voor HDMI-invoermodel)
Stroomverbruik	Aan-modus		34W
	Slaapmodus		0.5 W (typ.)
	UIT-modus		0.5 W (typ.)
ingangsconnector			HDMI1HDMI2DP
Invoer videosignaal			HDMI(alleenmodelmetHDMI-hub)DP(alleenmodelmetDP-hub)
Maximale schermafmeting			Horizontaal: 521.4mmVerticaal: 293.3mm
Voedingsbron			DC12V 5A
Omgevingsvoorwaarden			Bedrijfstemp.: 0° tot 40°COpslagtemp.: -20° tot 60°CGebruiksvochtigheid: 10% tot 85%
Afmetingen			534(B) x 516-396(H) x 234(D) mm
Gewicht (Netto)			4.2kg
Spec mechanisme			Tilt: -5° tot + 25°Pivot: NoSwivel: 360°Afneembare voetstand: JaHoogleverstelling: 120mm±5mm
Externe bediening:	Functies		Helderheid Volume PIP / PBPCrontast Dempen Toewijzing van sneltoetsenZwartversterking Over Drive DDC / CIBlauw licht FreeSync HDMI Black-niveauACM Richtpunt SnelstartmodusHDR TaalSuperscherpte OSD time-outGamma TransparantieKleurtemp Verversingssnelheid nummerModi OSD-vergrendelingKleurruimte InvoerGrayscale-modus Automatische bron6-assige tint DP-indeling6-assige verzadiging Brede modus
*Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.*Het jaarlijkse energieverbruik wordt berekend aan de hand van het gebruikelijke stroomverbruik 4 uur per dag, 365 dagen per jaar.
Naleving voorschriften

Handleidingen en anderedocumentenvoor uw Acer-product kunt u vinden op de offici le Acer-onderste uningswebsite.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

EN 55032:2012/AC:2013 Class B

EN 55024:2010

EN 61000-3-2:2014 Class D

EN 61000-3-3:2013

LVD-richtlijn: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

☒ RoHS-richtlijn: 2011/65/EU

EN 50581:2012

☒ ErP-richtlijn: 2009/125/EG

☒ Verordening (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2019.
