| ブランド | Acer |
| モデル | XZ242QP |
| 製品タイプ | LCDモニター |
| 画面サイズ | 23.6インチ (60 cm) |
| 最大解像度 | 1920×1080 @ 144Hz (HDMI2/DP) |
| リフレッシュレート | 最大144Hz |
| 応答速度 | 4ms (GtG) |
| パネルタイプ | VA |
| 輝度 | 400 cd/m²（標準） |
| コントラスト比 | 100,000,000:1 最大 (DCR) |
| 視野角 | 水平178° / 垂直178° |
| 接続端子 | HDMI x2, DisplayPort x1, 音声出力 |
| 内蔵スピーカー | 2 x 3W |
| テクノロジー | FreeSync, HDR, ライトブルー, ブラックブースト, 照準器 |
| 寸法（スタンド含む） | 534×516-396×234 mm |
| 重量 | 4.2 kg |
| 高さ調整 | 120mm ±5mm |
| チルト | -5°～+25° |
| スイベル | 360° |
| 電源 | DC12V, 5A（ACアダプター） |
| 消費電力（通常） | 34W（標準） |
| 消費電力（スタンバイ） | 0.5W |
| お手入れ | 電源を切り、プラグを抜き、アンモニアやアルコールを含まない柔らかい布で拭く |
| 安全上の注意 | 開けないでください。保管温度範囲: -20°C～60°C |
| 壁掛け | VESA（取り外し可能なスタンド） |
よくある質問 - XZ242QP ACER
ユーザーの質問 XZ242QP ACER
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける XZ242QP - ACER 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 XZ242QP ブランド ACER.
使用説明書 XZ242QP ACER

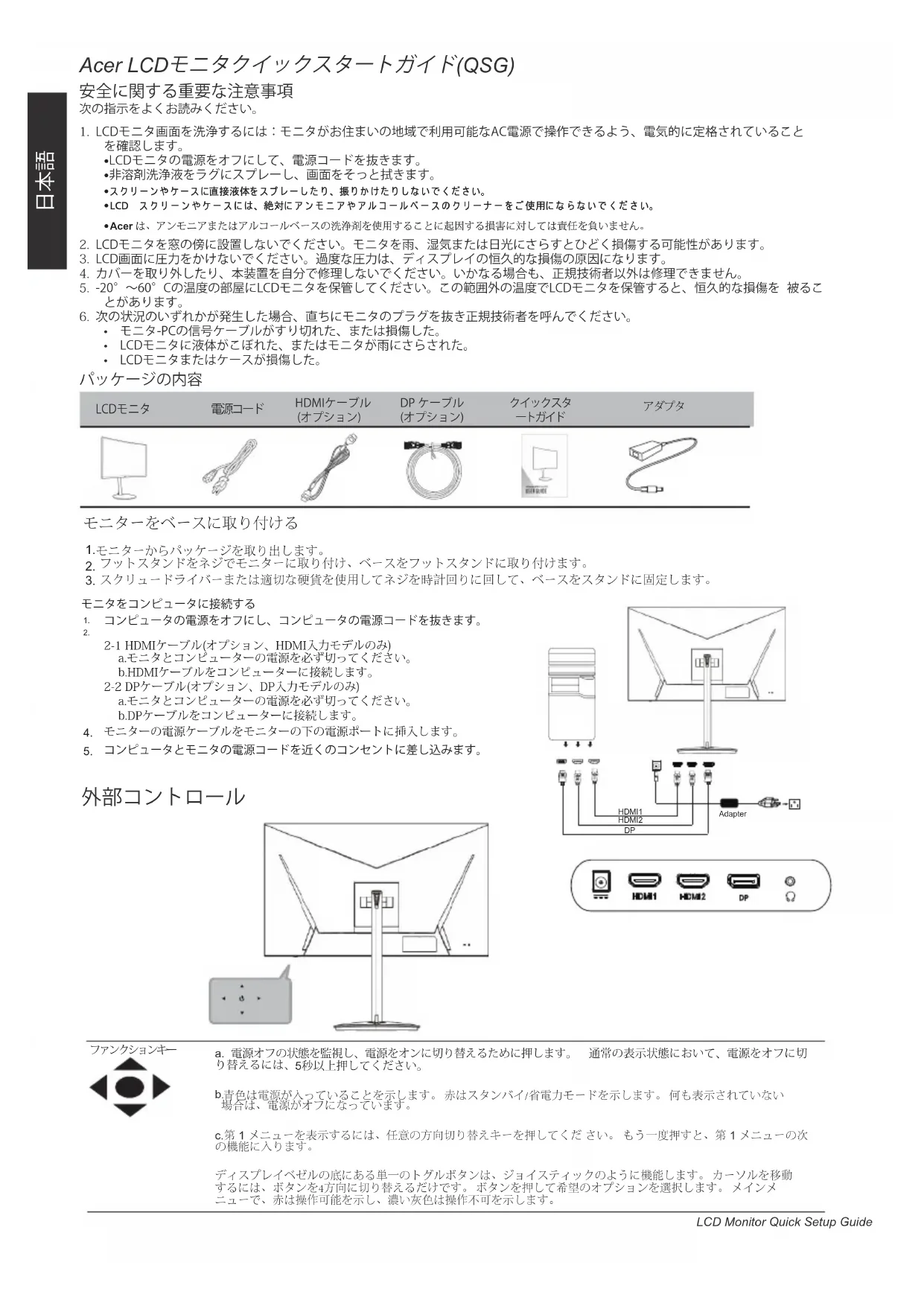

Acer LCDモニタクイックスタートガイド(QSG)
安全に関する重要な注意事項
次の指示をよくお読みください。
- LCDモニタ画面を洗浄するには：モニタがお住まいの地域で利用可能なAC電源で操作できるよう、電気的に定格されていることを確認します。
- LCDモニタの電源をオフにして、電源コードを抜きます。
- 非溶剤洗浄液をラグにスプレーし、画面をそっと拭きます。
- スクリーンやケースに直接液体をスプレーしたり、振りかけたりしないでください。
- LCD スクリーンやケースには、絶対にアンモニアやアルコールベースのクリーナーをご使用にならないでください。
- Acer は、アンモニアまたはアルコールベースの洗浄剤を使用することに起因する損害に対しては責任を負いません。
-
LCDモニタを窓の傍に設置しないでください。モニタを雨、湿気または日光にさらすとひどく損傷する可能性があります。
-
LCD画面に圧力をかけないでください。過度な圧力は、ディスプレイの恒久的な損傷の原因になります。
-
カバーを取り外したり、本装置を自分で修理しないでください。いかなる場合も、正規技術者以外は修理できません。
-
-20°～60° Cの温度の部屋にLCDモニタを保管してください。この範囲外の温度でLCDモニタを保管すると、恒久的な損傷を被ることがあります。
-
次の状況のいずれかが発生した場合、直ちにモニタのプラグを抜き正規技術者を呼んでください。
- モニタ-PCの信号ケーブルがすり切れた、または損傷した。
- LCDモニタに液体がこぼれた、またはモニタが雨にさらされた。
- LCDモニタまたはケースが損傷した。
パッケージの内容
| LCDモニタ | 電源コード | HDMIケーブル(オプション) | DP ケーブル(オプション) | クイックスタートガイド | アダプタ |
 |  |  |  |  |  |
モニターをベースに取り付ける
1.モニターからパッケージを取り出します。
2. フットスタンドをネジでモニターに取り付け、ベースをフットスタンドに取り付けます。
3. スクリュードライバーまたは適切な硬貨を使用してネジを時計回りに回して、ベースをスタンドに固定します。
モニタをコンピュータに接続する
- コンピュータの電源をオフにし、コンピュータの電源コードを抜きます。
2.
2-1 HDMIケーブル(オプション、HDMI入力モデルのみ)
a.モニタとコンピューターの電源を必ず切ってください。
b.HDMIケーブルをコンピューターに接続します。
2-2 DPケーブル(オプション、DP人力モデルのみ)
a.モニタとコンピューターの電源を必ず切ってください。
b.DPケーブルをコンピューターに接続します。
- モニターの電源ケーブルをモニターの下の電源ポートに挿入します。
- コンピュータとモニタの電源コードを近くのコンセントに差し込みます。

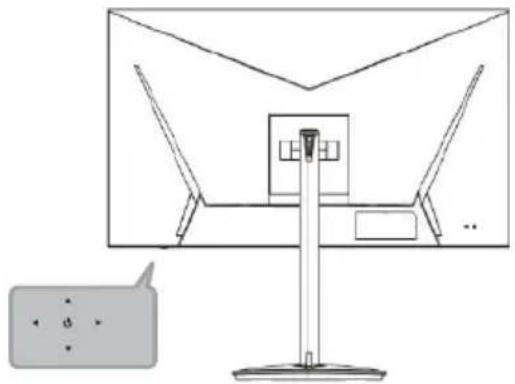

外部コントロール
a. 電源オフの状態を監視し、電源をオンに切り替えるために押します。通常の表示状態において、電源をオフに切り替えるには、5秒以上押してください。
b.青色は電源が入っていることを示します。赤はスタンバイ/省電力モードを示します。何も表示されていない場合は、電源がオフになっています。
c. 第1メニューを表示するには、任意の方向切り替えキーを押してください。もう一度押すと、第1メニューの次の機能に入ります。
ディスプレイベゼルの底にある単一のトグルボタンは、ジョイスティックのように機能します。カーソルを移動するには、ボタンを4方向に切り替えるだけです。ボタンを押して希望のオプションを選択します。メインメニューで、赤は操作可能を示し、濃い灰色は操作不可を示します。
FreeSync (HDMI / DPのみ): これにより、FreeSync 対応のグラフィックスソースは、標準的なコンテンツのフレームレートに基づいて表示更新レートを劇的に調整し、電力効率を改善し、事実上スタッフのない、低レイテンシ表示更新を実現することができます。
規制と安全に関する通知
FCC通知
本装置は、FCC基準パート15に準ずるClass Bのデジタル電子機器の制限事項に準拠しています。これらの制限事項は、住宅地域で使用した場合に生じる可能性のある電磁障害を規制するために制定されたものです。本装置は高周波エネルギーを生成し使用しています。また、高周波エネルギーを放射する可能性があるため、指示に従って正しく設置しなかった場合は、無線通信に障害を及ぼす可能性があります。
しかしながら、特定の設置状況においては電波障害を起こさないという保証はありません。本装置がラジオやテレビの受信に障害を与えていないかを判断するには、本装置の電源をオンオフしてみます。受信障害が発生している場合には、以下の方法で受信障害を改善することをお勧めします。
- 受信アンテナの方向または設置位置を変える。
- 本装置と受信機の距離を離す。
- 本装置と受信機の電源系列を別の回路にする。
- 販売店やラジオ/ビデオの専門技術者に問い合わせる。
CE適合宣言
Acer Inc.,はここに、このLCDモニタが、エネルギー関連製品のエコデザイン要件の設定のフレー
ムワークの確立に関して、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EUと指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言します。
通知:シールドされたケーブル
他のコンピュータ装置に対する接続はすべて、EMC規制に準拠するために、シールドされたケーブルを使用して行う必要があります。
通知:周辺機器
Class B制限への準拠を認定された周辺機器(入出力デバイス、端末、プリンタなど)のみが本機器に接続できます。認定されていない周辺機器で操作すると、ラジオやテレビの受信に障害がおよぶ可能性があります。
注意
FCC 準拠に責任を持つ第三者からの明確な許可を受けることなく、本体に承認されていない変更や改造が行われた場合には、この製品を使用する権利が規制される場合があります。
操作条件
本製品はFCC規則パート15に準拠しています。操作は次の2つの条件に規制されます:(1)電波障害を起こさないこと、(2)誤動作の原因となる電波障害を含む、受信されたすべての電波障害に対して正常に動作すること。
通知:カナダのユーザー
このClass Bデジタル機器はカナダICES-003に準拠しています。
欧州連合の民間住宅のユーザーによる廃機器の廃棄
製品またはその梱包のこの記号は、本製品を他の家庭廃棄部と一緒に廃棄してはならないことを示しています。廃電気・電子製品のリサイクルのために指定された収集所に廃機器を廃棄することはユーザーの責任です。廃棄の時点で廃機器の分別収集とリサイクルにより、天然資源が保護され、人間の健康と環境を保護する方法でリサイクルされることが保証されます。リサイクルのために廃機器を捨てることができる場所の詳細については、最寄りの市役所、家庭廃棄物廃棄サービスまたは製品お買い上げ店にお問い合わせください。
モニターに損傷を防ぐためにそのベースでモニターを持ち上げてはいけない。Acer のモニターは、電子機器から得られる情報のビデオおよび視覚表示の目的は。
仕様
| テ名 | バジ | XZ2.4 |
| LCD バネ 駆動システム TFT ラカー LCD | ||
| サイズ | 2mm" (6in9cm) | |
| 画素ピッチ | 0.2000mm | |
| 明るさ | 400 cd/m2(標準) | |
| ゴトスト 100000000:1最大(DCR) | ||
| 可視領域の角度 R/L: 178、U/D: 178 | ||
| 応答時間 4ms (G~G) | ||
| パネタイプ VA | ||
| 水平周波数 | HDMI1:70.+]-71kHzHDMI2:70.+]-71kHzDP:000.+]-000kHz | |
| 垂直周波数 | HDMI1:4:-11HzHDMI2:48:+]-144HzDP:48:+]-11Hz | |
| スピーカー | 3W×2 | |
| オーディオ | オーディオ出力(オーディオ出力のみ)モデル | |
| 表示色 | 16.7 M色 | |
| ドットクック | u500MHz | |
| 最大解像度 | HDMI1:000x100@100Hz;HDMI2:000x100@144Hz;DP:000x100@100Hz; | |
| ラシレ | ||
| ブグアドブイ | VESA DDCCI/DDC2B | |
| エネルギー効率クラス | A | |
| 年間エネルギー消費量 | 28kWh (HDMI入力モデル用) | |
| 消費電力 下 | リモ | 3°W(標準) |
| カブド 0.5 W(標準) | ||
| ブド 0.5 W(標準) | ||
| 入力コネクタ | HDMI1HDMI2DP | |
| 入力ビデ信号 | DP信号HDMI信号 | |
| 最大画面サイズ | 水平:5mm mm垂直:0000mm | |
| 電源 | DC 12V, 5A | |
| 環境的考慮 操作温度:0°~40°C | 保管温度:-20°~60°C操作湿度:10%~85% | |
| 寸法 | 534(幅)x516-396(高さ)x234(奥行き)mm | |
| 重量(正味) | 4.2kg | |
| 機械的仕様 | 傾き:-5°~+25° ビボット:いいえスイベル:360° 取り外し可能なフットスタンド:はい高さ調整:120mm±5mm | |
| 外部コト: | 機能 | 明るさFreeSyncコントラスト目標点ブラックブースト言語ブルーライトOSDタイムアウトACM透明度HDRリフレッシュレート番号スーパーシャープネスOSDlockガンマ入力色温度オートソースモードDPフォーマット色空間ワイドモードグレースケールモードPIP/PRP6軸色相ホットキー割り当て6軸彩度DDC/CI音量HDMI黒レベルミュートクイックスタートモードオーバードライブ |
| *記載内容は予告なしに変更することがあります。*年間エネルギー消費量は、典型的な消費電力を1日4時間、年間365日で計算しています。 | ||
