XZ242QP - Monitorius ACER - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai XZ242QP ACER PDF formatu.
| Prekės ženklas | Acer |
| Modelis | XZ242QP |
| Produkto tipas | LCD monitorius |
| Ekrano dydis | 23,6 coliai (60 cm) |
| Maksimali skiriamoji geba | 1920 x 1080 @ 144 Hz (HDMI2/DP) |
| Atnaujinimo dažnis | Iki 144 Hz |
| Atsako laikas | 4 ms (GtG) |
| Skydelio tipas | VA |
| Ryškumas | 400 cd/m² (tipinis) |
| Kontrastas | 100 000 000:1 max (DCR) |
| Žiūrėjimo kampas | 178° horizontaliai / 178° vertikaliai |
| Jungiamumas | 2x HDMI, 1x DisplayPort, garso išvestis |
| Integruoti garsiakalbiai | 2 x 3 W |
| Technologijos | FreeSync, HDR, Light Blue, Black Boost, Taikinio taškas |
| Matmenys (su pagrindu) | 534 x 516-396 x 234 mm |
| Neto svoris | 4,2 kg |
| Aukščio reguliavimas | 120 mm ±5 mm |
| Pakreipimas | -5° iki +25° |
| Sukimasis | 360° |
| Maitinimas | DC 12 V, 5 A (tinklo adapteris) |
| Energijos suvartojimas (veikimo) | 34 W (tipinis) |
| Energijos suvartojimas (budėjimo) | 0,5 W |
| Priežiūra ir valymas | Išjungti, atjungti, naudoti minkštą šluostę be amoniako ir alkoholio |
| Sauga | Neatidaryti, laikyti nuo -20°C iki 60°C |
| Tvirtinimas prie sienos | VESA (nuimamas laikiklis) |
Dažnai užduodami klausimai - XZ242QP ACER
Naudotojų klausimai apie XZ242QP ACER
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Monitorius PDF formatu nemokamai! Raskite savo instrukciją XZ242QP - ACER ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. XZ242QP prekės ženklo ACER.

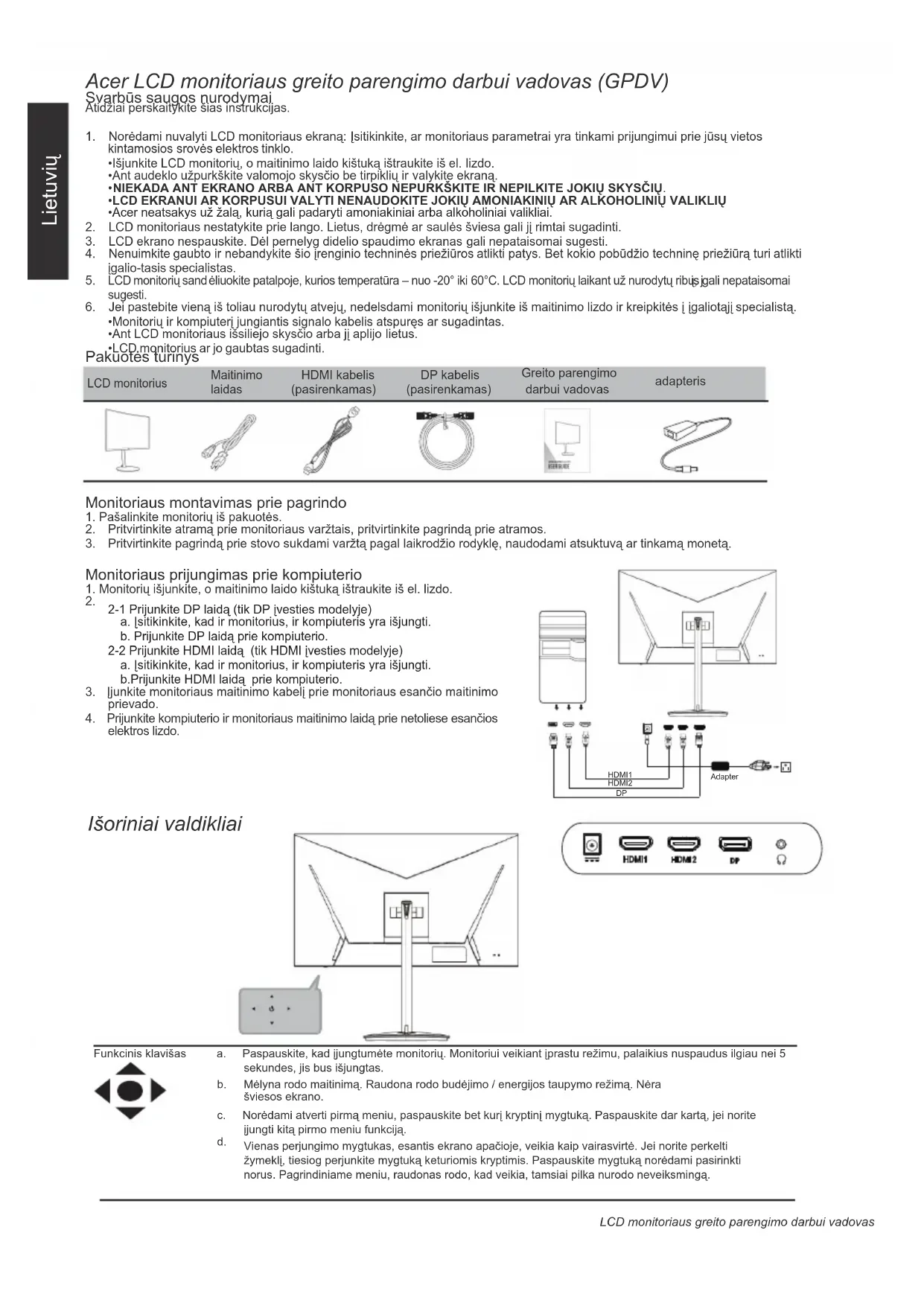

NAUDOJIMO INSTRUKCIJA XZ242QP ACER
a. [sitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite DP laidą prie kom piuterio.
2-2 Prijunkite HDMI laid a (tik HDMI [vesties modelyje)
a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b.Prijunkite HDMI laidą prie kompiuterio.
Svarbūs saugos nurodymai Atidžiai perskaitykite sias instrukcijas.
- Norėdami nuvalyti LCD monitoriaus ekraną: [sitikinkite, ar monitoriaus parametrai yra tinkami prijungimui prie jūsų vietos kintamosios srovės elektros tinklo.
- Išjunkite LCD monitoriu, o maitinimo laido kištuka ištraukite iš el. lizdo.
- Ant audeklo užpurkškite valomojo skysčio be tirpiklių ir valykite ekraną
•NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYŚCIŲ.
•LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ
- Acer neatsakys už žala, kurią gali padaryti amoniakiniai arba alkõholiniai valikliai.
-
LCD monitoriaus nestatykite prie lango. Lietus, drègme ar saulés šviesa gali jì rimtai sugadinti.
-
LCD ekrano nespauskite. Dél pernelyg didelio spaudimo ekranas gali nepataisomai sugesti.
-
Nenuimkite gaubto ir nebandykite šio įrenginio techninės priežiūros atlikti patys. Bet kokio pobūdžio techninę priežiūrą turi atlikti įgalio-tasis specialistas.
-
LCD monitorių sand ēliuokite patalpoje, kurios temperatūra – nuo -20° iki 60°C. LCD monitorių laikant už nurodytų ribušjali nepataisomai sugesti.
-
Jei pastebite vieną iš toliau nurodytu atveju, nedelsdami monitoriu išjunkite iš maitinimo lizdo ir kreipkitės i igaliotaji specialistą.
-Monitorių ir kompiuterį jungiantis signalo kabelis atspuręs ar sugadintas.
- Ant LCD monitoriaus išsiliejo skysčio arba jį aplijo lietus.
•LCD,monitorius ar jo gaubtas sugadinti.
Pakuotes turinys
| LCD monitorius | Maitinimo laidas | HDMI kabelis (pasirenkamas) | DP kabelis (pasirenkamas) | Greito parengimo darbui vadovas | adapteris |
 |  |  |  |  |  |
Monitoriaus montavimas prie pagrindo
-
Pašalinkite monitorių iš pakuotės.
-
Pritvirtinkite atramą prie monitoriaus varžtais, pritvirtinkite pagrindą prie atramos.
-
Pritvirtinkite pagrindą prie stovo sukdami varžta pagal laikrodžio rodyklę, naudodami atsuktuvą ar tinkamą monetą.

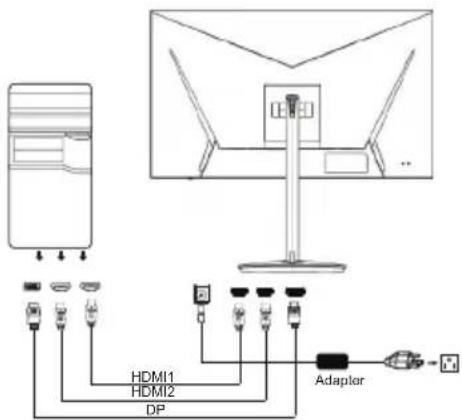

Monitoriaus prijungimas prie kompiuterio
-
Monitorių išjunkite, o maitinimo laido kištuką ištraukite iš el. lizdo.
-
2-1 Prijunkite DP laidą (tik DP įvesties modelyje) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.
2-2 Prijunkite HDMI laidą (tik HDMI jvesties modelyje) a. Išitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b.Prijunkite HDMI laidą prie kompiuterio.
-
ljunkite monitoriaus maitinimo kabelj prie monitoriaus esančio maitinimo prievado.
-
Prijunkite kompiuterio ir monitoriaus maitinimo laidą prie netoliese esančios elektros lizdo.
a. Paspauskite, kad ijungtumėte monitorių. Monitoriui veikiant įprastu režimu, palaikius nuspaudus ilgiau nei 5 sekundes, jis bus išjungtas.
b. Mėlyna rodo maitinimą. Raudona rodo budėjimo / energijos taupymo režimą. Nėra šviesos ekrano.
c. Norédami atverti pirmą meniu, paspauskite bet kurį kryptinį mygtuka. Paspauskite dar kartą, jei norite ijungti kita pirmo meniu funkcija.
d. Vienas perjungimo mygtukas, esantis ekrano apačioje, veikia kaip vairasvirtė. Jei norite perkelti žymekli, tiesiog perjunkite mygtuką keturiomis kryptimis. Paspauskite mygtuką norėdami pasirinkti norus. Pagrindiniame meniu, raudonas rodo, kad veikia, tamsiai pilka nurodo neveiksmingą.
„FreeSync“ (tik HDMI/DP): ši funkcija įgalina „FreeSync“ palaikomus grafiko šaltinius dinamiškai reguliuoti ekrano atnaujinimo dažni, pagrįstą įprastu turinio kadru dažniu, kad ekranas būtu atnaujinamas taupant energiją, faktiškai be mirgėjimo ir trumpa gaištimi.
Reglamentai ir saugos pranešimai
FCC pranešimai
Šis prietaisas buvo išbandytas ir nustatyta, kad jis atitinka B klasės skaitmeniniams įrenginiams nustatytus apribojimus pagal FCC taisyklių 15 dalį. Šių apribojimų paskirtis – namuose esančius prietaisus kiek galima geriau apsaugoti nuo žalingų trikdžių. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnių energiją, todėl, sumontuotas ir naudojamas nesilaikant nurodymų, radijo ryšio priemonėms gali sukelti žalingų trikdžių.
Tačiau garantuoti, kad tam tikrų įrenginių neveiks trikdžiai, negalima. Jeigu dėl šios įrangos atsiranda radijo ar televizijos signalų trikdžių, kuriuos galima nustatyti įjungiant arba išjungiant įrangą, naudotojui patariama pabandyti panaikinti trikdžius imantis vienos iš toliau nurodytų priemonių:
- pakeisti signalų priėmimo antenos kryptį arba vieta;
- padidinti iranga ir imtuva skiriantj tarpa;
- iranga prijungti prie kitos, nei jungtas imtuvas, elektros grandinês lizdo;
- kreiptis pagalbos i pardavimo atstovą arba patyrusi radijo ir televizijos technikos specialista.
CE atitikties deklaracija
„Acer SmartView Inc.“ pareiškia, kad šis LCD monitorius atitinka esminius EMC Direktyvos 2014/30/EU, žemos įtampos direktyvos 2014/35/EU, RoHS direktyvos 2011/65/EU ir Direktyvos 2009/125/EB, nustatančios ekologinio projektavimo reikalavimų su energija susijusiems gaminiams nustatymo sistemą, reikalavimus ir kitas susijusias nuostatas.
Pastaba: ekranuoti kabeliai
Kompiuteriniai prietaisai turi būti prijungiami ekranuotais kabeliais, kad būtų išlaikyta atitiktis EMC reglamentų reikalavimams.
Pastaba: išoriniai jrenginiai
Prie šio prietaiso galima jungti tik B klasės apribojimus atitinkančius išorinius įrenginius (įvesties / išvesties įtaisus, šakotuvus, spausdintuvus ir pan.). Dirbant su nesertifikuotais išoriniais įrenginiais, galima sukelti radijo ir televizijos signalų priėmimo trikdžius.
Ispėjimas
Ätlikęs gamintojo aiškiai nepatvirtintus pakeitimus ar modifikacijas, vartotojas gali netekti Federalinės ryšių komisijos (Federal Communications Commission) suteiktos teisės eksploatuoti šį projektorių.
Darbo salygos
Šis įrenginys atitinka FCC taisyklių 15 dalį. Veikimas priklauso nuo šių dviejų sąlygų: 1) šis įrenginys negali sukelti kenksmingų trukdžių; 2) šis įrenginys turi priimti visus gautus trikdžius, įskaitant tuos, kurie gali sukelti nepageidaujamą įrenginio veikimą.
Pastaba: vartotojams Kanadoje
Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 reglamentų reikalavimus.
Privačių namų ūkių vartotojų panaudotos įrangos išmetimas Europos Sajungoje
Ženklas ant gaminio ar jo pakuotės rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Jūs atsakingas už tai, kad įrangos atliekas pristatytumėte i paskirtajį perdirbimui skirtų įrangos atliekų ir elektroninių įrenginių surinkimo punktą. Išmestinų įrangos atliekų surinkimas ir perdirbimas padeda tausoti gamtos išteklius ir užtikrina, kad atliekos bus perdirbamos saugant žmonių sveikatą ir aplinką. Norėdami gauti daugiau informacijos apie tai, kur galima išmesti įrangos atliekas perdirbimui, kreipkitės i vietos savivaldybę, buitinių atliekų tvarkymo tarnybą ar parduotuvę, kurioje pirkote gaminį.
Siekiant išvengti žalos monitoriui, Nekelkite monitoriaus ant pagrindo. Acer monitorius yra apibrėžė vaizdo ir vizualiai Rodyti informacija, gautą iš elektroninių prietaisų.
TECHNINÉ INFORMACIJA
| Modelio pavadinimas | Versija | XZ242Q |
| LCD skydelis Valdantysis | jrenginys | TFT spalvotas LCD |
| Dydis | 23.6"(60cm) | |
| Atstumas tarp taškų | 0.27156mm | |
| Ryškumas | 400 nitų (ipr.) | |
| Kontrastas | 100000000:1 maks. (DCR) | |
| Žiūros kampas | CR >10; R/L:178 U/D:178 | |
| Atsako laikas | 4 ms („pilkąj pilką”) | |
| Skydelio tipas | VA | |
| H/V dažnis | H dažnis | HDMI1: 15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz |
| V dažnis | HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz | |
| Garsiakalbis | 3W X 2 | |
| Garso įrašas | Garso išvestis (tik garso išvesties) modelis | |
| Spalvų kiekis | 16,7 mln. spalvų | |
| Taškų dažnis | 35.3MHz | |
| Maks. skiriamoji geba | HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz; | |
| ljunk ir dirbk | VESA DDCCI/DDC2B | |
| Energijos efektyvumo klasė | A | |
| *Metinis energijos suvartojimas | 28kWh (HDMI jvesties modeliui) | |
| Energijos sąnaudos ljungimo režimas | 34W | |
| Miego režimas | ||
| Išjungimo režimas | ||
| |vesties jungtis | HDMI1HDMI2DP | |
| Vaizdo įvesties signalas | HDMI (tik modeliuose su HDMI šakotuvo lizdu)DP (tik modeliuose su DP šakotuvo lizdu) | |
| Maksimalus ekrano dydis | Horizontaliai: 521.4mmVertikaliai: 293.3 mm | |
| Maitinimo šaltinis | DC 12V 5A | |
| Aplinkosaugos aspektai | Darbo aplinkos temperatūra: nuo 0° iki 40°CLaikymo temp.: nuo -20°iki 60°CDarbo aplinkos drėgme: nuo 10% iki 85% | |
| Matmenys | 534 (plotis) × 516~396(aukštis) × 234(gylis) mm | |
| Svoris (neto) | 4.2 kg | |
| Mechanizmo techninė informacija | Tiltas: nuo -5° iki + 25°Pasukamasis: 360 °Aukščioreguliavimas: 120mm ± 5mm Tiltas: neNuimamas kojos stovas: Taip | |
| Išoriniai valdikliai: | Funkcijos | Ryškumas Per diską Greito paleidimo režimasKontrastas FreeSyncJuoda Boost Tikslo taškasMėlyna šviesa KalbaACM OSD laikosHDR SkaidrumasSuper aštrumas Atnaujinimo koeficientas NumGama OSD užraktasSpalvų temp [vestis]Režimai Automatinis šaltinisSpalvų erdvė DP formatasPilkos spalvos režimas Platus režimas6 ašių atspalvis PIP / PBP6 ašių Saturate Karštojo klavišo priskyrimasTomas DDC / CINutildyti HDMI juodas lygis |
| *Visos specifikacijos gali būti keičiamos be įspėjimo.* Metinis energijos suvartojimas apskaičiuojamas pagal tipišką energijos suvartojima 4 valandas per dieną, 365 dienas per metus. | ||
| Reikalavimų laikymasis | ||
Naudotojų vadovus ir kitus Acer gaminio dokumentus rasite oficialioje Acer pagalbos tinklavietėje.
