| Produkto tipas | LCD monitorius |
| Įstrižainės dydis | 27 colių (69 cm) |
| Maksimali raiška | 1920 x 1080 @ 165 Hz |
| Skydelio tipas | VA |
| Ryškumas | 250 cd/m² (tipinis) |
| Dinaminis kontrastas | 100 000 000:1 maks. (ACM) |
| Atsako laikas | 2 ms (GtG), 0,5 ms (min) |
| Žiūrėjimo kampas | 178° horizontaliai / 178° vertikaliai |
| Rodomos spalvos | 16,7 milijono |
| Atnaujinimo dažnis | 165 Hz (HDMI/DP) |
| Jungtys | 2x HDMI, 1x DP, garso lizdas |
| Garsiakalbiai | 2 x 2 W (įmontuoti) |
| Elektros suvartojimas | 25 W (tipinis), budėjimo 0,5 W |
| Maitinimas | 100-240 V ~ 50/60 Hz |
| Grynasis svoris | 3,80 kg |
| Matmenys (su kojeliu) | 614,7 x 456,1 x 240,7 mm |
| Pakreipimas | -5° iki +15° |
| VESA laikiklis | Taip (nuimama kojelė) |
| Pagrindinės funkcijos | FreeSync Premium, mažas mėlynas šviesos kiekis, taikinio taškas, juodumo stiprinimas, VRB |
| Priežiūra ir valymas | Minkšta nešukuota šluostė, tirpalas be tirpiklių; nepurškite tiesiogiai; venkite amoniako ir alkoholio |
| Saugumas | Neatidarykite, nelaikykite drėgnoje ar lietingoje aplinkoje, priežiūrą atlikite kvalifikuotas specialistas |
Dažnai užduodami klausimai - KG272M ACER
Naudotojų klausimai apie KG272M ACER
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Monitorius PDF formatu nemokamai! Raskite savo instrukciją KG272M - ACER ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. KG272M prekės ženklo ACER.
NAUDOJIMO INSTRUKCIJA KG272M ACER

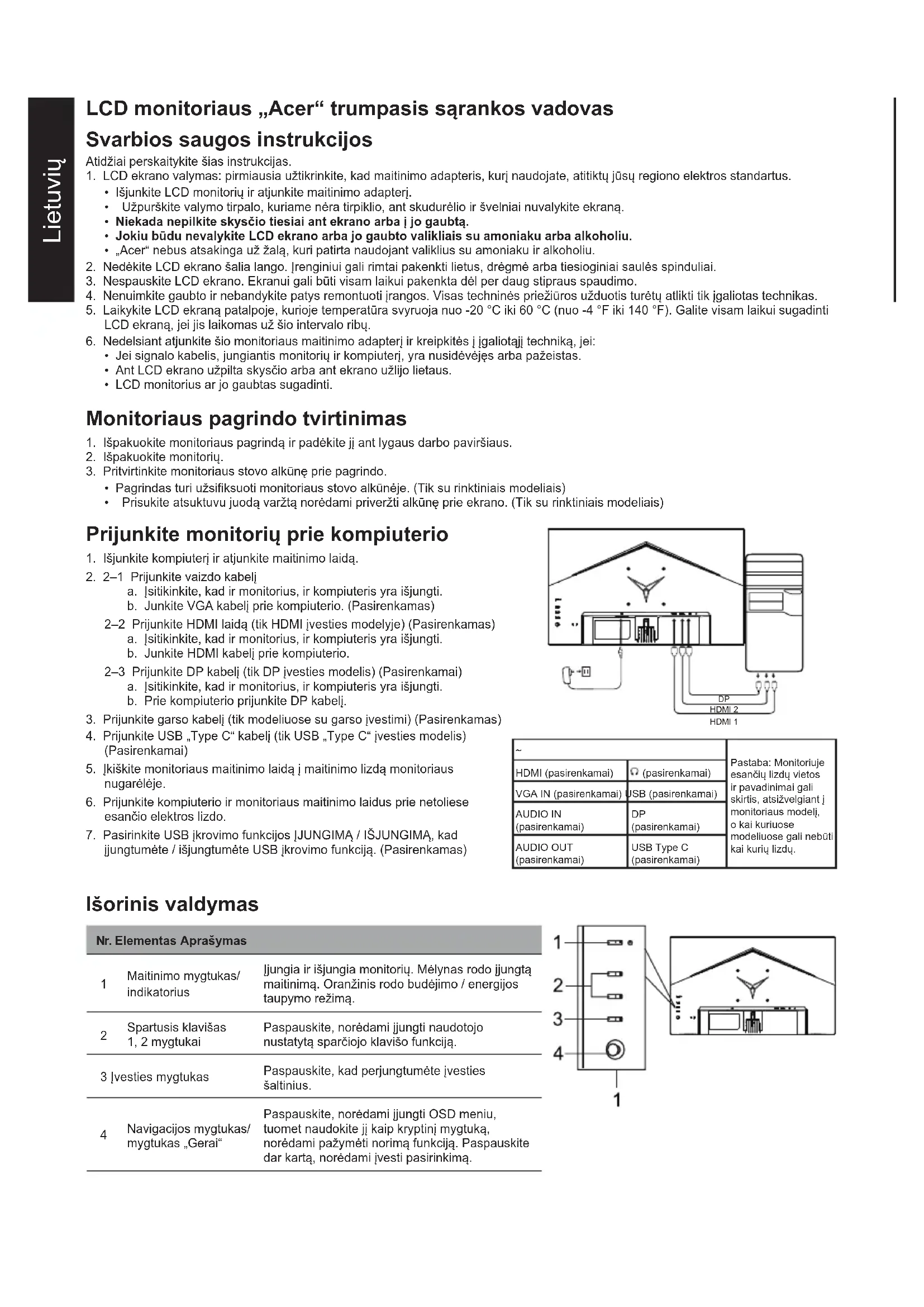

LCD monitoriaus „Acer“ trumpasis sārankos vadovas
Svarbios saugos instrukcijos
Atidžiai perskaitykite šias instrukcijas.
-
LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurj naudojate, atitiktų jūsų regiono elektros standartus.
-
Išjunkite LCD monitorių ir atjunkite maitinimo adapterį.
- Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.
- Niekada nepilkite skysčio tiesiai ant ekrano arba i jo gaubta.
- Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu.
-
„Acer“ nebus atsakinga už žalą, kuri patirta naudojant valiklius su amoniaku ir alkoholiu.
-
Nedėkite LCD ekrano šalia lango. Jrenginiui gali rimtai pakenkti lietus, drėgme arba tiesioginiai saulės spinduliai.
- Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.
- Nenuimkite gaubto ir nebandykite patys remontuoti įrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas.
- Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribu.
-
Nedelsiant atjunkite šio monitoriaus maitinimo adapterj ir kreipkitės i įgaliotajį techniką, jei:
-
Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.
- Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus.
• LCD monitorius ar jo gaubtas sugadinti.
Monitoriaus pagrindo tvirtinimas
- Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.
- Išpakuokite monitorių.
-
Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.
-
Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)
- Prisukite atsuktuvu juodą varżtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais)

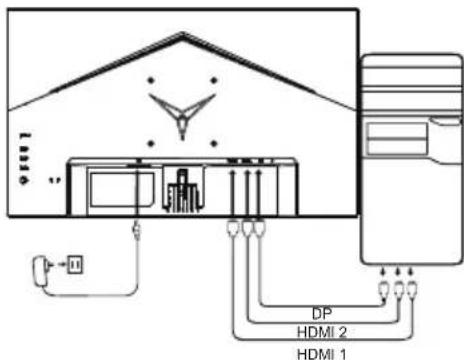

Prijunkite monitorių prie kompiuterio
- Išjunkite kompiuterį ir atjunkite maitinimo laidą.
- 2–1 Prijunkite vaizdo kabelj
a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Junkite VGA kabelj prie kompiuterio. (Pasirenkamas)
2-2 Prijunkite HDMI laidą (tik HDMI jvesties modelyje) (Pasirenkamas)
a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Junkite HDMI kabelj prie kompiuterio.
2-3 Prijunkite DP kabeli (tik DP jvesties modelis) (Pasirenkamai)
a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prie kompiuterio prijunkite DP kabelj.
- Prijunkite garso kabelj (tik modeliuose su garso jvestimi) (Pasirenkamas)
- Prijunkite USB „Type C“ kabelj (tik USB „Type C“ jvesties modelis) (Pasirenkamai)
- Jkiškite monitoriaus maitinimo laidą i maitinimo lizdą monitoriaus nugarėlėje.
- Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie netoliese esančio elektros lizdo.
- Pasirinkite USB jkrovimo funkcijos IJUNGIMA / IŠJUNGIMA, kad jungtumėte / išjungtumėte USB jkrovimo funkcija. (Pasirenkamas)
| HDMI (pasirenkamai) | ( pasirenkamai ) | |
| VGA IN (pasirenkamai) | USB (pasirenkamai ) | |
| AUDIO IN (pasirenkamai) | DP (pasirenkamai ) | |
| AUDIO OUT (pasirenkamai) | USB Type C (pasirenkamai ) | |

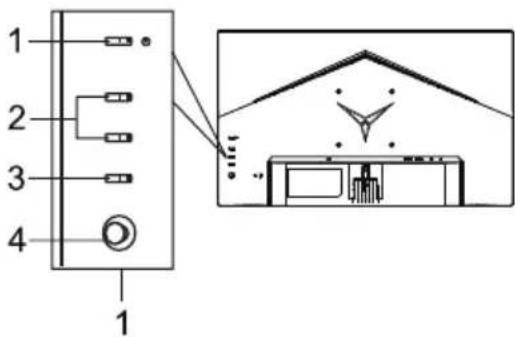

Išorinis valdymas
Nr. Elementas Aprašymas
| 1 | Maitinimo mygtukas/indikatorius | Ijungia ir išjungia monitorių. Mélynas rodo jjungtą maitinimą. Oranžinis rodo budėjimo / energijos taupymo režimą. |
| 2 | Spartusis klavišas 1, 2 mygtukai | Paspauskite, norėdami jjungti naudotojo nustatytą sparčiojo klavišo funkciją. |
| 3 | Įvesties mygtukas | Paspauskite, kad perjungtumėte įvesties šaltinius. |
| 4 | Navigacijos mygtukas/ mygtukas „Geral“ | Paspauskite, norėdami jjungti OSD meniu, tuomet naudokite jį kaip kryptinį mygtuką, norėdami pažymėti norimą funkciją. Paspauskite dar kartą, norėdami įvesti pasirinkimą. |
FCC nuostata
Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji néra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms.
Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti perjungimo įtaisu), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trukdžius pašalinti:
- Iš naujo nustatykite imtuvo antenos kryptj arba padėtį.
- Padidinkite atstumą tarp jrenginio ir imtuvo.
- Prijunkite jrenginio maitinimo adapterj prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.
- Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistraą.
Pastaba
Kad nesugadintumète monitoriaus, nekelkite jo už stovo.
Pastaba: ekranuotas kabelis
Visi sujungimai su kitais kompiuteriniais jrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus.
Pastaba: periferiniai prietaisai
Prie jrenginio reikia jungti tik sertifikuotus periferinius prietaisus (jvesties / išvesties jrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai.
Pastaba
Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį.
Veikimo aplinkos sąlygos
Šis įrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikimą.
Pastaba: naudotojams Kanadoje
CAN ICES-003(B)/NMB-003(B)
Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“
Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio įrenginio arba pasibaigus įrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus.
Nereikalingos ES buitinių naudotojų įrangos išmetimas
Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kokuu apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą.
CE ženklas ir atitikties deklaracija
Šiuo dokumentu bendrovė „Acer Inc.“ patvirtina, kad skystujų kristalų (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams nustatymo sistemą reikalavimus ir kitas susijusias nuostatas.
„Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.
TECHNINÈS SAVYBÈS
| LCD plokštė | Valdantysis įrenginys „TFT Color LCD" | |
| Dydis 27 col. pločio (69 cm) | ||
| Pikselių tankis 0,311 mm | (H) x 0,311 mm (V) | |
| Šviesumas 250 cd/m | ^2 (jprastas) | |
| Kontrastingumas 1000000 | 000:1 maks. (ACM) | |
| Žiūrėjimo kampas 178° (H) | 178° (V) (CR = 10) | |
| Atsako laikas 2 ms (iš G [ G], 0,5 ms (iš G [ G, min.) | ||
| Plokštės tipas VA | ||
| H dažnis | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| V dažnis | HDMI: 48 – 165 HzDP: 48 – 165 Hz | |
| Ekrano spalvos 16,7 mln. spalvų | ||
| Taškų dažnis | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Maksimali skyra | HDMI: 1920 x 1080 esant 165 HzDP: 1920 x 1080 esant 165 Hz | |
| Funkcija „Plug & Play“ VESA DDCCI / DDC2B | ||
| Energijos sunaudojimas | Jungimo režimas 25 W (jprastos) | |
| Miego režimu 0,5 W (jprastos) | ||
| Išjungimo režimu 0,3 W (jprastos) | ||
| Įvesties jungtis | HDMI (tik HDMI įvesties modelio) (pasirenkamai)DP (tik DP įvesties modelyje) (pasirenkamai) | |
| Vaizdo signalų įvesties lizdas | DP (tik DP įvesties modelyje) (pasirenkamai)HDMI (tik HDMI įvesties modelio) (pasirenkamai) | |
| Garsiakalbiai 2 W x 2 (tik garso įvesties modelis) (pasirenkamai) | ||
| Didžiausias ekrano dydis | Horizontaliai: 598 mmVertikaliai: 336 mm | |
| Maitinimo šaltinis ĮVESTIS: 100–240 V ~ 50 / 60 Hz | ||
| Aplinkos sąlygos | Darbo aplinkos temperatūra: nuo 0 iki 40 °CLaikymo temp.: nuo -20 iki 60 °CDarbo aplinkos oro drėgnumas: nuo 20 % iki 80 % | |
| Matmenys | 614,7 (P) x 456,1 (A) x 240,7 (G) mm | |
| Svoris (bendrasis) | 3,80 kg (grynasis) | |
| Mechanizmo techninės savybės | Posvyris: nuo -5° iki +15°Pakreipimas: neAukščio reguliavimas: nePasukimas: neNuimamas pagrindo stovas: taip | |
| Išoriniai valdikliai | Jungiklis / mygtukai | Maitinimo mygtukas1 spartusis klavišas2 spartusis klavišasĮvestisMeniu/Navigacija/Gerai |
| Funkcijos | ŠviesumasKontrastingumasSilpna mėlyna šviesaJuodos spalvos didinimo režimasACMHDRItin didelis ryškumasGamasPalvų temperatūraRežimaiSpalvų ErdveiPilkumo tono režimas6 ašių atspalviai6 ašių spalvinis sodrumasGarsumasNutildytiPagreitinimasFreeSync PremiumVRBAutomatinis šaltinisPlačiaformatis režimasSparčiųjų klavišų priskyrimasDDC/CIDHMI juodumo lygisGreitojo parengimo režimasInformacijaAtstatyti visus nustatymus | |
| Specifikacijos priklauso nuo modelio ir (arba) regiono. | ||
