KG272M - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Uhlopriečka	27 palcov (69 cm)
Maximálne rozlíšenie	1920 x 1080 @ 165 Hz
Typ panelu	VA
Jas	250 cd/m² (typické)
Dynamický kontrast	100 000 000:1 max (ACM)
Odozva	2 ms (GtG), 0.5 ms (min)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Zobrazené farby	16,7 milióna
Obnovovacia frekvencia	165 Hz (HDMI/DP)
Konektory	2x HDMI, 1x DP, audio konektor
Reproduktory	2 x 2 W (integrované)
Spotreba energie	25 W (typické), pohotovostný režim 0,5 W
Napájanie	100-240 V ~ 50/60 Hz
Hmotnosť netto	3,80 kg
Rozmery (so stojanom)	614,7 x 456,1 x 240,7 mm
Náklon	-5° až +15°
Podpora VESA	Áno (odnímateľný stojan)
Hlavné funkcie	FreeSync Premium, nízke modré svetlo, zameriavač, boost čiernej, VRB
Údržba a čistenie	Mäkká handrička nepúšťajúca vlákna, čistiaci roztok bez rozpúšťadiel; nestriekajte priamo; vyhýbajte sa čpavku a alkoholu
Bezpečnosť	Neotvárajte, nevystavujte vlhkosti alebo dažďu, údržbu vykonáva kvalifikovaný technik

Často kladené otázky - KG272M ACER

Ako čistiť obrazovku monitora Acer KG272M?

Použite mäkkú handričku, na ktorú ste nastriekali čistiaci roztok bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhýbajte sa čistiacim prostriedkom na báze čpavku alebo alkoholu. Najskôr odpojte napájací adaptér.

Aké pripojenia sú k dispozícii na KG272M?

Monitor má dva porty HDMI, jeden DisplayPort, audio konektor (vstup) a audio výstup. Niektoré modely majú aj USB Type-C vstup. Konkrétne konfigurácie pozrite v návode.

Aké je maximálne rozlíšenie a obnovovacia frekvencia?

Maximálne rozlíšenie je 1920 x 1080 s obnovovacou frekvenciou 165 Hz cez HDMI alebo DisplayPort.

Ako nastaviť parametre zobrazenia (jas, kontrast atď.)?

Použite tlačidlá umiestnené na zadnej strane monitora. Tlačidlo navigácia/OK umožňuje prístup k ponuke OSD. Tlačidlá Skratka 1 a Skratka 2 poskytujú rýchly prístup k prispôsobiteľným funkciám.

Je monitor kompatibilný s držiakom VESA?

Áno, stojan je odnímateľný a monitor je kompatibilný s držiakom VESA (veľkosť neuvedená, zvyčajne 100x100 mm). Odstráňte stojan, aby ste sa dostali k upevňovacím bodom.

Ako aktivovať technológiu FreeSync Premium?

Vstúpte do ponuky OSD, prejdite do nastavení hier a aktivujte FreeSync Premium. Uistite sa, že vaša grafická karta podporuje FreeSync a že použitý kábel je kompatibilný (DP alebo HDMI).

Čo robiť, ak sa obrazovka nerozsvieti?

Skontrolujte, či je napájací kábel správne zapojený a či zásuvka funguje. Uistite sa, že video kábel je správne pripojený k počítaču. Ak kontrolka napájania svieti oranžovo, monitor je v pohotovostnom režime. Skúste stlačiť tlačidlo napájania alebo reštartovať počítač.

Má monitor integrované reproduktory?

Áno, KG272M je vybavený dvoma reproduktormi s výkonom 2 W každý. Kvalita je skromná; pre lepší zvuk použite externý audio výstup.

Aká je spotreba elektrickej energie v pohotovostnom režime?

Spotreba v pohotovostnom režime je 0,5 W typicky. V režime vypnutia je 0,3 W.

Je možné nastaviť výšku monitora?

Nie, monitor nemá nastavenie výšky. Môžete iba nakláňať obrazovku od -5° do +15°. Pre nastavenie výšky použite kompatibilné rameno VESA.

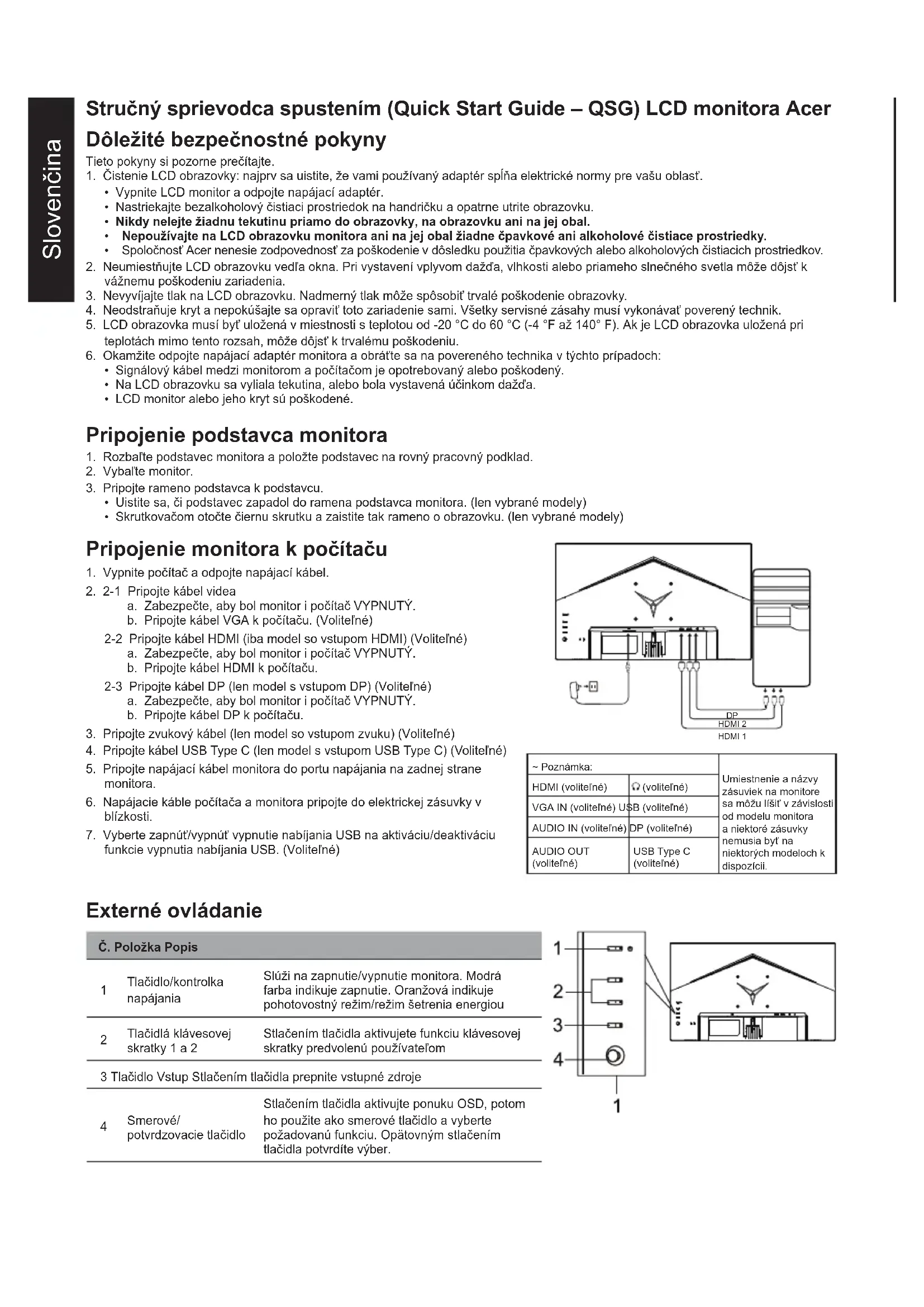

NÁVOD NA OBSLUHU KG272M ACER

• Vypnite LCD monitor a odpojte napájací adaptér.
- Nastriekajte bezalkoholový čistiaci prostriedok na handričku a opatrne utrite obrazovku.
- Nikdy nelejte žiadnu tekutinu priamo do obrazovky, na obrazovku ani na jej obal.
- Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky.
- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov.

1. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjst’ k vážnemu poškodeniu zariadenia.

2. Nevyvíjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobit' trvalé poškodenie obrazovky.

3. Neodstraňuje kryt a nepokúšajte sa opravit toto zariadenie sami. Všetky servisné zásahy musí vykonávat poverený technik.
4. LCD obrazovka musí byt' uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140° F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjst' k trvalému poškodeniu.
5. Okamžite odpojte napájací adaptér monitora a obrátte sa na povereného technika v týchto prípadoch:

- Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.

• Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažda.
• LCD monitor alebo jeho kryt sú poškodené.

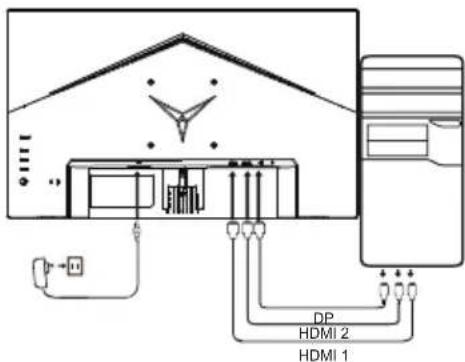

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel VGA k počítaču. (Voliteľné)

2-2 Pripojte kábel HDMI (iba model so vstupom HDMI) (Voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel HDMI k počítaču.

2-3 Pripojte kábel DP (len model s vstupom DP) (Volitel'né)

1. Pripojte zvukový kábel (len model so vstupom zvuku) (Volitelné)
2. Pripojte kábel USB Type C (len model s vstupom USB Type C) (Voliteľné)
3. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
4. Napájacie kable počítača a monitora pripojte do elektrickej zásuvky v blízkosti.
5. Vyberte zapnút/vypnút vypnutie nabíjania USB na aktiváciu/deaktiváciu funkcie vypnutia nabíjania USB. (Voliteľné)

DP HDMI 2 HDMI 1

~ Poznámka:		Umiestnenie a názvy zásuviek na monitore sa môžu lísít v závislosti od modelu monitora a niektoré zásuvky nemusia byť na niektorých modeloch k dispozícii.
HDMI (voliteľné)	Ω (voliteľné)
VGA IN (voliteľné) USB (voliteľné)
AUDIO IN (voliteľné)	DP (voliteľné)
AUDIO OUT (voliteľné)	USB Type C (voliteľné)

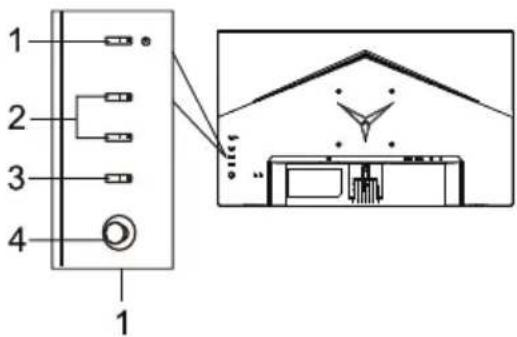

Externé ovládanie

Č. Položka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlačidla aktivujete funkciu klávesovej skratky predvolenú používatelom
3	Tlačidlo Vstup Stlačením tlačidla prepnite vstupné zdroje
4	Smerové/ potvrdzovacie tlačidlo	Stlačením tlačidla aktivujte ponuku OSD, potom ho použite ako smerové tlačidlo a vyberte požadovanú funkciu. Opätovným stlačením tlačidla potvrdíte výber.

1 2 3 4 1

Vyhlásenie k predpisom FCC

Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď ne zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovat’ energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovat’ rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzat' k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určit' prepínačom), odporúča sa používateľovi vykonať jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.
• Zväčšite vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do inej zásuvky elektrickej zásuvky než je tá, do ktorej je zapojený prijímač.
• Obrátte sa so žiadostou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Všetky prepojenia s inými počítačovými zariadeniami musia byť vykonané pomocou tienených káblov v súlade so smernicami EMC.

Poznámka: periférne zariadenia

K tomuto zariadeniu môžu byt' pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atd.), ktoré splňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjst' k rušeniu rozhlasového a televízneho príjmu.

Poznámka

Akékol'vek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobit' neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s Častou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielat' neželané rušenie a (2) musí byt' schopné prijímat' akékol'vek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou.

Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“.

V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používatel' v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine.

Likvidácia odpadového zariadenia pre domácich používatel'ov v EÚ

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používatel' povinný zaniest' ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetrit' prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o súlade

Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou.

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

LCD panel	Systém mechaniky TFT farebný LCD
	Veľkost' 27-palcov širokouhlý (69 cm)
	Rozstup bodov 0,311 mm	(H) x 0,311 mm (V)
	Jas 250 cd/m	^2 (typicky)
	Kontrast 100000000:1 Max (ACM)
	Uhol zobrazenia 178° (H)	178° (V) (CR = 10)
	Doba odozvy 2 ms (G do G), 0,5 ms (G do G, min.)
	Typ panela VA
	Horizontálny kmitočet	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Vertikálny kmitočet	HDMI: 48 až 165 HzDP: 48 až 165 Hz
Farby displeja 16,7 M farieb
Frekvencia kmitania bodu		HDMI: 393,092 MHzDP: 393,092 MHz
Maximálne rozlíšenie		HDMI: 1920×1080, 165 HzDP: 1920×1080, 165 Hz
Zapoj a hraj VESA DDCCI/DDC2B
Spotreba energie	Zapnuté 25 W (typicky)
	Režim spánku 0,5 W (typicky)
	Režim vypnutia 0,3 W (typicky)
Vstupný konektor		HDMI (iba model so vstupom HDMI) (voliteľné)DP (iba model so vstupom DP) (voliteľné)
Vstupný video signál		DP (iba model so vstupom DP) (voliteľné)HDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory 2 W x 2 (iba model so vstupom videa) (voliteľné)
Maximálna veľkosť obrazovky		Horizontálny: 598 mmVertikálny: 336 mm
Zdroj napájania VSTUP: 100-240 V ~ 50/60 Hz
Prevádzkové prostredie		Prevádzková teplota: 0° až 40 °CSkladovacia teplota: -20° až 60 °CPrevádzková vlhkost': 20 % až 80 %
Rozmery		614,7 (š) x 456,1 (v) x 240,7 (h) mm
Hmotnost' (čistá hmotnost')		3,80 kg (netto)
Mechanické parametre		Naklonenie: -5° až +15°Natočenie: NieNastavenie výšky: NiePreklopenie: NieOdpojiteľný stojan s pätkou: Áno
Externé ovládače	Prepínače/Tlačidlá	Hlavný vypínač Klávesová skratka 1 Klávesová skratka 2 Vstup Ponuka/Smerové/Potvrdzovacie
	Funkcie	Jas Kontrast Slabé modré svetlo Zosilnenie čiernej ACM HDR Super ostrost' Gama Teplota farby Režimy Farebný Priestor Režim odtieňov sivej 6-osová odtieň 6-osová sýtost' Hlasitosť Stlmiť Pretaktovanie FreeSync Premium VRB Širokouhlý režim Priradenie klávesovej skratky DDC/CI Úroveň čiernej na HDMI Režim rýchleho spustenia Informácie Obnovenie všetkých nastavení
Parametre sa líšia v závislosti od modelu a/alebo oblasti.

Návody na obsluhu a d'alšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníčkej podpory spoločnosti Acer.
