Tipo di prodotto	Monitor LCD
Dimensioni diagonali	27 pollici (69 cm)
Risoluzione massima	1920 x 1080 @ 165 Hz
Tipo di pannello	VA
Luminosità	250 cd/m² (tipica)
Contrasto dinamico	100 000 000:1 max (ACM)
Tempo di risposta	2 ms (GtG), 0.5 ms (min)
Angolo di visione	178° orizzontale / 178° verticale
Colori visualizzati	16,7 milioni
Frequenza di aggiornamento	165 Hz (HDMI/DP)
Connettori	2x HDMI, 1x DP, jack audio
Altoparlanti	2 x 2 W (integrati)
Consumo energetico	25 W (tipico), standby 0.5 W
Alimentazione	100-240 V ~ 50/60 Hz
Peso netto	3.80 kg
Dimensioni (con piedistallo)	614.7 x 456.1 x 240.7 mm
Inclinazione	-5° a +15°
Supporto VESA	Sì (piedistallo rimovibile)
Funzioni principali	FreeSync Premium, luce blu ridotta, mirino, potenziamento del nero, VRB
Manutenzione e pulizia	Panno morbido non sfilacciato, soluzione senza solventi; non spruzzare direttamente; evitare ammoniaca e alcol
Sicurezza	Non aprire, non esporre a umidità o pioggia, manutenzione da tecnico autorizzato

Domande frequenti - KG272M ACER

Come pulire lo schermo del monitor Acer KG272M?

Utilizzare un panno morbido su cui aver spruzzato una soluzione detergente senza solventi. Non spruzzare mai liquidi direttamente sullo schermo. Evitare detergenti a base di ammoniaca o alcol. Scollegare prima l'adattatore di alimentazione.

Quali sono le connessioni disponibili sul KG272M?

Il monitor dispone di due porte HDMI, una porta DisplayPort, un jack audio (ingresso) e un'uscita audio. Alcuni modelli includono anche un ingresso USB Tipo-C. Consultare il manuale per le configurazioni specifiche.

Qual è la risoluzione e la frequenza di aggiornamento massima?

La risoluzione massima è di 1920 x 1080 con una frequenza di aggiornamento di 165 Hz tramite HDMI o DisplayPort.

Come regolare le impostazioni di visualizzazione (luminosità, contrasto, ecc.)?

Utilizzare i pulsanti situati sul retro del monitor. Il pulsante navigazione/OK consente di accedere al menu OSD. I pulsanti Scorciatoia 1 e Scorciatoia 2 forniscono un accesso rapido alle funzioni personalizzabili.

Il monitor è compatibile con un supporto VESA?

Sì, il piedistallo è rimovibile e il monitor è compatibile con un supporto VESA (dimensioni non specificate, solitamente 100x100 mm). Rimuovere il piedistallo per accedere ai punti di fissaggio.

Come attivare la tecnologia FreeSync Premium?

Accedere al menu OSD, andare nelle impostazioni di gioco e attivare FreeSync Premium. Assicurarsi che la scheda grafica supporti FreeSync e che il cavo utilizzato sia compatibile (DP o HDMI).

Cosa fare se lo schermo non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa funzioni. Assicurarsi che il cavo video sia ben collegato al PC. Se la spia di alimentazione è arancione, lo schermo è in standby. Provare a premere il pulsante di accensione o riavviare il computer.

Il monitor ha altoparlanti integrati?

Sì, il KG272M è dotato di due altoparlanti da 2 W ciascuno. La qualità è modesta; per un suono migliore, utilizzare un'uscita audio esterna.

Qual è il consumo energetico in modalità standby?

Il consumo in standby è di 0,5 W tipico. In modalità spento è di 0,3 W.

Si può regolare l'altezza del monitor?

No, il monitor non dispone di regolazione in altezza. È possibile solo inclinare lo schermo da -5° a +15°. Per la regolazione in altezza, utilizzare un braccio VESA compatibile.

MANUALE UTENTE KG272M ACER

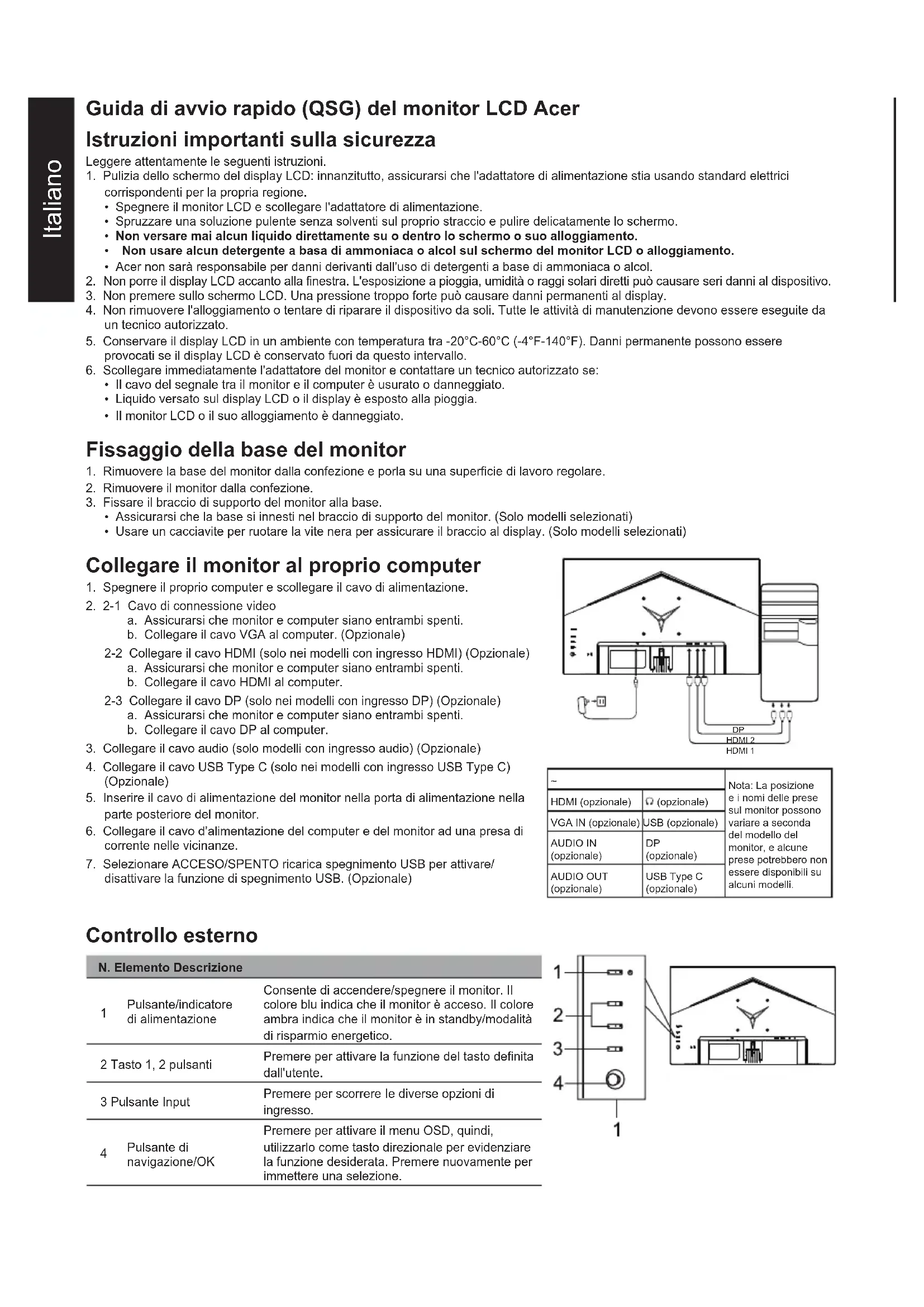

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.

2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.

3. Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.
4. Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamento.
   • Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.

- Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.

1. Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.
2. Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.
3. Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
4. Conservare il display LCD in un ambiente con temperatura tra -20°C-60°C (-4°F-140°F). Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.
5. Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:

- Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.

- Liquido versato sul display LCD o il display è esposto alla pioggia.

- Il monitor LCD o il suo alloggiamento è danneggiato.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base.

- Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)

- Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

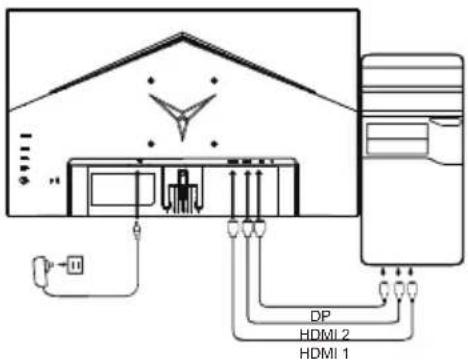

Collegare il monitor al proprio computer

1. Spegnere il proprio computer e scollegare il cavo di alimentazione.
2. 2-1 Cavo di connessione video

a. Assicurarsi che monitor e computer siano entrambi spenti.

b. Collegare il cavo VGA al computer. (Opzionale)

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo HDMI al computer.

2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (solo modelli con ingresso audio) (Opzionale)
2. Collegare il cavo USB Type C (solo nei modelli con ingresso USB Type C) (Opzionale)
3. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
4. Collegare il cavo d'alimentazione del computer e del monitor ad una presa di corrente nelle vicinanze.
5. Selezionare ACCESO/SPENTO ricarica spegnimento USB per attivare/disattivare la funzione di spegnimento USB. (Opzionale)

DP HDMI 2 HDMI 1

~		Nota: La posizione e i nomi delle prese sul monitor possono variare a seconda del modello del monitor, e alcune prese potrebbero non essere disponibili su alcuni modelli.
HDMI (opzionale)	Ω (opzionale)
VGA IN (opzionale)	USB (opzionale)
AUDIO IN (opzionale)	DP (opzionale)
AUDIO OUT (opzionale)	USB Type C (opzionale)

Controllo esterno

N. Elemento Descrizione

1	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingresso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quindi, utilizzarlo come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

1 2 3 4 1

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo può non causare interferenza nociva e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che può causare funzionamento indesiderato.

Nota: Utenti canadesi

CAN ICES-003(B)/NMB-003(B)

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con qualifiche di riciclo riconosciute a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio cittadino locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva RoHS 2011/65/UE e Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT	a colori
	Dimensioni 27" L (69 cm)
	Passo pixel 0,311 mm (O)	x 0,311mm (V)
	Luminosità 250 cd/m	^2 (Tipico)
	Contrasto 100000000:1 M	Max (ACM)
	Angolo di visione 178° (O)	178° (V) (CR=10)
	Tempo di risposta 2 ms (da G a G), 0,5 ms (da G a G, min.)
	Tipo di pannello VA
	Frequenza orizzontale	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frequenza verticale	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Colori del display 16,7 M di colori
Frequenza punti		HDMI: 393,092 MHzDP: 393,092 MHz
Risoluzione massima		HDMI: 1920 x 1080 @ 165 HzDP: 1920 x 1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo	Acceso 25 W (Tipico)
	Modalità sospensione 0,5 W (Tipico)
	Modalità off 0,3 W (Tipico)
Connettore di ingresso		HDMI (solo modello ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Segnale d'ingresso video		DP (solo nei modelli con ingresso DP) (Opzionale)HDMI (solo modello ingresso HDMI) (Opzionale)
Altoparlanti 2 da 2 W (solo modello con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 598 mmVerticale: 336 mm
Alimentazione INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operativa: da 20% a 80%
Dimensioni		614,7 (L) x 456,1 (A) x 240,7 (P) mm
Peso (netto)		3,80 kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +15°Rotazione: NoRegolazione dell'altezza: NoMovimento rotatorio: NoBase staccabile: Si
Controlli esterni	Interruttore/Pulsanti	Pulsante di accensione InputTasto di scelta rapida 1 Menu/Navigazione/OKTasto di scelta rapida 2
	Funzioni	Luminosità Num freq aggiornContrasto Latenza ultra bassaRiduzione della luce blu Punto di miraPotenz. nero LinguaACM Intervallo OSDHDR TrasparenzaNitidezza alta Blocco OSDGamma InputTemp. Colore Sorgente autoModalità Schermo interoSpazio colore Assegnazione tastiScala di grigi DDC/CITonal. 6 assi Liv nero HDMISatur. 6 assi Mod Avvio rapidoVolume InformazioniMute Ripristina tuttoOver DriveFreeSync PremiumVRB
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti per il prodotto Acer si trovano sul sito web di supporto Acer ufficiale.

EU Dichiarazione di conformità

Con la presente,

Acer Incorporated

Prodotto: Monitor LCD

Denominazione commerciale: ACER

Numero modello: KG272

Numero articolo (SKU): KG272 xxxxxx; ("x" = 0\~9, a \~ z, A \~ Z, o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2015+A1:2020 Class B

EN 55035:2017+A11:2020

☒ EN IEC 61000-3-2:2019+A1:2021 Class D

EN 61000-3-3:2013+A2:2021

Direttiva LVD: 2014/35/UE

EN 62368-1: 2014+ A11: 2017

Direttiva RoHS: 2011/65/UE

EN IEC 63000: 2018

Direttiva ErP: 2009/125/CE

☒ (EU) 2019/2021; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2022.

NuJaw

Diretiva ErP: 2009/125/CE

☒ (EU) 2019/2021; EN 50564:2011
