Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	XFA243YS
Dimensioni schermo	23,8 pollici (60 cm)
Tipo di pannello	VA
Risoluzione massima	1920 × 1080 @ 165 Hz
Luminosità	250 cd/m² (tipico)
Contrasto	10000000:1 max. (ACM)
Tempo di risposta	1 ms (VRB)
Angolo di visione	178° orizzontale / 178° verticale (CR=10)
Colori visualizzati	16,7 milioni
Frequenza verticale	48 - 165 Hz
Connettori di ingresso	HDMI (opzionale), DP (opzionale), VGA (opzionale), USB Type-C (opzionale)
Altoparlanti integrati	2 W × 2 (opzionale)
Consumo elettrico (acceso)	21 W (tipico)
Consumo elettrico (standby)	0,5 W (tipico)
Alimentazione	100-240 V ~ 50/60 Hz
Dimensioni (L × A × P)	540,3 × 375,0-495,0 × 234,0 mm
Peso netto	4,30 kg
Regolazione dell'altezza	120 mm
Inclinazione	-5° a +25°
Rotazione / Pivot	±360° / ±90°
Base rimovibile	Sì
Manutenzione e pulizia	Pulisci con un panno morbido leggermente inumidito, senza solventi. Non spruzzare liquidi direttamente sullo schermo. Evita detergenti a base di ammoniaca o alcol.
Sicurezza	Non esporre a pioggia, umidità o sole. Non aprire il case né tentare di riparare da soli. Scollegare immediatamente se il cavo è danneggiato o se è penetrato liquido.
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 60 °C

Domande frequenti - XFA243YS ACER

Come pulire lo schermo del monitor Acer XFA243YS?

Spegni e scollega il monitor. Usa un panno morbido leggermente inumidito con una soluzione detergente senza solventi. Non spruzzare mai liquido direttamente sullo schermo o sul case. Evita prodotti a base di ammoniaca o alcol.

Qual è la risoluzione massima e il refresh rate?

La risoluzione massima è di 1920 × 1080 pixel con un refresh rate fino a 165 Hz tramite HDMI o DisplayPort.

Come regolare l'altezza e l'inclinazione del monitor?

Il monitor offre una regolazione in altezza di 120 mm, un'inclinazione da -5° a +25°, una rotazione di ±360° e un pivot di ±90°. Usa i comandi situati sotto lo schermo per regolare l'angolo.

Quali cavi sono inclusi con il monitor?

I cavi forniti possono variare a seconda della regione. Generalmente, è incluso un cavo HDMI o DisplayPort. Consulta il contenuto della confezione per gli accessori esatti.

Come attivare la modalità FreeSync Premium?

Il monitor supporta FreeSync Premium. Per attivarlo, vai al menu OSD (On-Screen Display) tramite il pulsante di navigazione, trova l'opzione 'FreeSync' e impostala su 'On'. Assicurati che la tua scheda grafica sia compatibile.

Cosa fare se il monitor non mostra alcuna immagine?

Controlla che il cavo di alimentazione sia collegato e che il pulsante di accensione sia acceso (spia blu). Assicurati che il cavo video sia correttamente collegato al PC e al monitor. Prova a cambiare la sorgente di ingresso con il pulsante 'Ingresso'.

Il monitor è compatibile con VESA?

Sì, il monitor è compatibile con i supporti VESA. La base è rimovibile. Usa i fori di montaggio VESA 100×100 mm (verifica nel manuale le dimensioni esatte).

Come ridurre l'affaticamento degli occhi?

Il monitor offre funzioni come Flicker-less e Low Blue Light. Attiva queste opzioni nel menu OSD per ridurre l'affaticamento. Puoi anche regolare luminosità e contrasto.

Qual è il consumo elettrico in standby?

Il consumo in modalità standby è tipicamente di 0,5 W, e in modalità spento di 0,3 W. Per risparmiare energia, scollega il monitor se non viene utilizzato per un lungo periodo.

Dove scaricare il manuale d'uso?

Il manuale d'uso può essere scaricato dal sito ufficiale di Acer. Cerca il tuo modello XFA243YS nella sezione supporto. Puoi anche scansionare il codice QR presente sulla confezione.

MANUALE UTENTE XFA243YS ACER

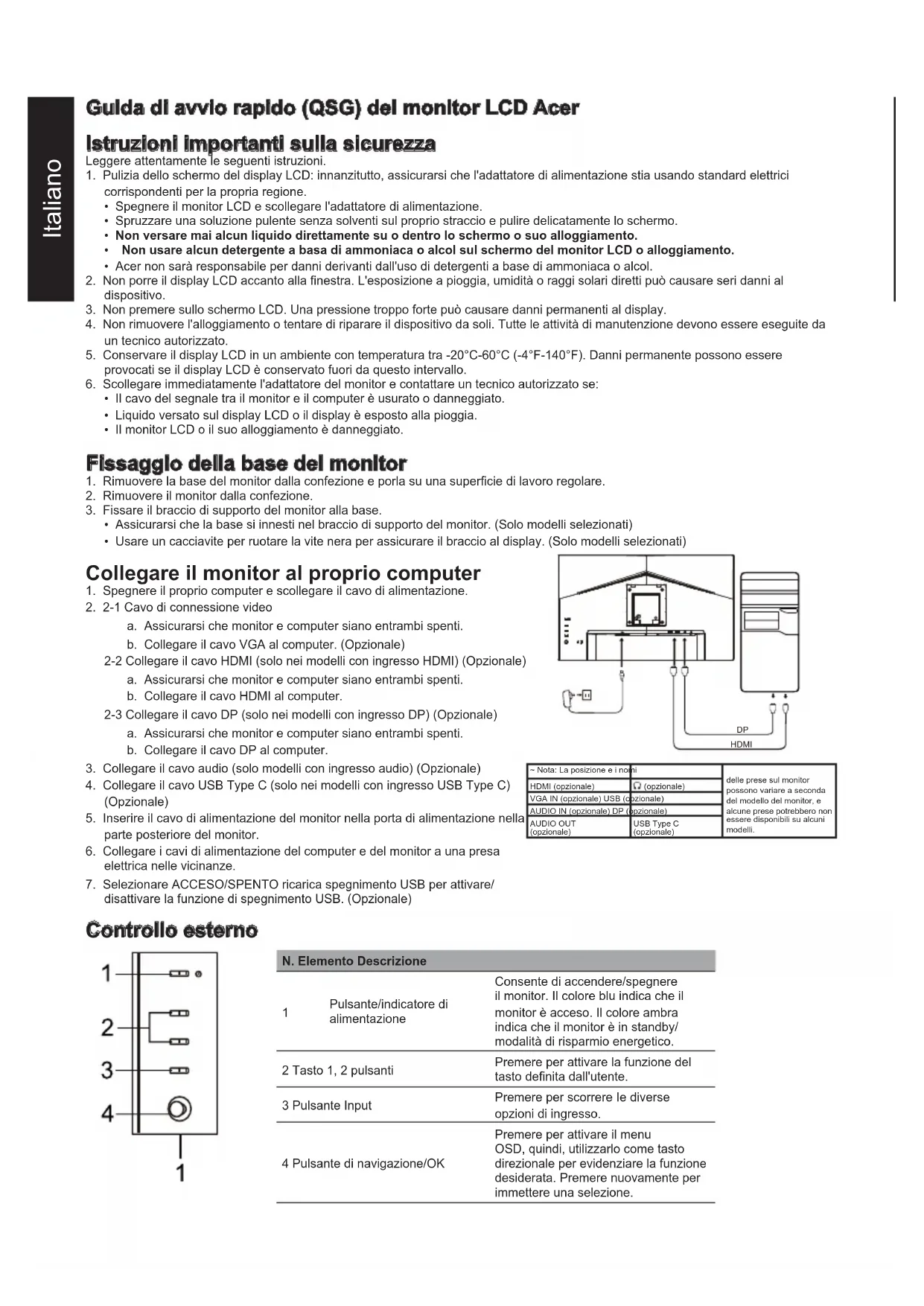

Gulda dl avvio rapido (QSG) del monitor LCD Acer

Istruzioni Importanti sulla sicurezza

Leggere attendamente le seguenti istruzioni.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia using standard elettrici corrispondenti per la propria regione.

2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.

3. Spruzzare una soluzione pulenteswana solventi sul proprio straccio e pulire delicatamente lo schermo.

Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamo.

Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.

• Acer non sare responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.

• Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti cui cause seri danni al dispositivo.

• Non premere sullo schermo LCD. Una pressione troppo forte puo causare danni permanenti al display.
• Non rimuovere l'alloggiamento o tentare di riparare il disposito da soli. Tutte le attività di manutenzione devono essere eseguite da un technician autorizzato.
• Conservare il display LCD in un ambiente con temperatura tra -20^ - 60^ (-4^ - 140^) . Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.

• Scollegare immediamente l'adattatore del monitor e contattare un technique autorizzato se:

• Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.

• Liquido versato sul display LCD o il display è esesto alla pioggia.
• Il monitor LCD o il suo alloggiamento è danneggiato.

Flissaggio della base del monitor

1. Rimuovere la base del monitor alla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor alla confezione.
3. Fissare il braccio di supporto del monitor alla base.
4. Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)
5. Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

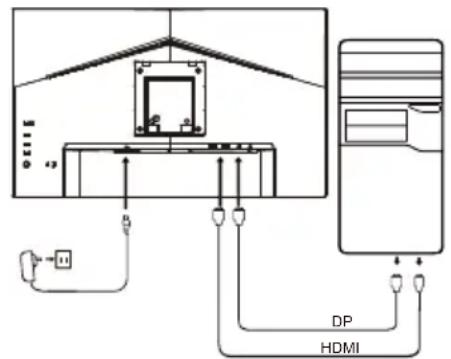

Collegare il monitor al proprioio computer

1. Spagnere il proprio computer e scollegare il cavo di alimentazione.
2. 2-1 Cavo di connessione video

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo VGA al computer. (Opzionale)

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo HDMI al computer.

2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (solo modelli con ingresso audio) (Opzionale)
2. Collegare il cavo USB Type C (solo nei modelli con ingresso USB Type C) (Opzionale)
3. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
4. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
5. Selezionare ACCESO/SPENTO ricarica spegnimento USB per attivare/ disattivare la funzione di spegnimento USB. (Opzionale)

- Nota: La posizione e i noni		delle prese sul monitor possono variate a seconda del modello del monitor, e alcune prese potrebbero non essere disponibili su alcuni modelli.
HDMI (opzionale)	O (opzionale)
VGA IN (opzionale) USB (opzionale)
AUDIO IN (opzionale) DP (opzionale)
AUDIO OUT (opzionale)	USB Type C (opzionale)

Controllo esterno

N. Elemento Descrizione
1	Pulsante/indicatore di alimentazione Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/ modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK Premere per attivare il menu OSD, quando, utilizzarlo come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irreadiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle communicationsi radio.

Tuttavia, non c' è alcuna garanzia che l'interferenza non si verifici in un impianto specifico. Se il disposivo causa interferenza alla ricezione radio o teilevisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositorio e il ricevitore.
  Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuateattraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al disposito. L'uso di periferiche non certificate cui cause interferenza alla rivezione radio e tevisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare quello dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetti alle seguenti due condizioni: (1) quello dispositivo più non causare interferenza nociva e (2) quello dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che più causare funzionamento indesiderato.

Nota: Utenti canadesi

CANICES-003(B)/NMB-003(B)

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliorie cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di quello prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclareattraverso i produttori locali con qualihe di riciclo riconosciute a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositi visati, è propria responsabilità portarli a un punto di raccolta che riciclà dispositi elettrici e elettronici usati. La racolta differenziate e il riciclo di dispositi visati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protege la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositi visati, contattare il proprio ufficio città locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che dato monitor LCD è conforme ai requisiti essenziali e alle otheri dispositions pertinenti della Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva RoHS 2011/65/UE e Direttiva 2009/125/CE per quanto riguarda l'istuzione di un quadro per la definizione dei requisiti di progettazione ecocompatible per i prodotti connessi all'energia.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT a colori
	Dimensioni 23,8" L (60 cm)
	Passo pixel 0,275 mm (C) × 0,275 mm (V)
	Luminosità 250 cd/m	2 (Tipico)
	Contrasto 100000000:1 Max (ACM)
	Angolo di visione 178° (C) 178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipio di pannello VA
	Frequenza orizzontale	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frequenza verticale	HDMI: 48 - 165 HZDP: 48 - 165 Hz
Colori del display 16,7 M di colori
Frequenza puniti		HDMI: 393,092 MHzDP: 393,092 MHz
Risoluzione massima		HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo	Acceso 21 W (Tipico)
	Modalità sospensione 0,5	W (Tipico)
	Modalità off 0,3 W (Tipico)
Connettori di ingresso		HDMI (solo modello ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Segnale d'ingresso video		HDMI (solo modello ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti 2 da 2 W (solo modello con ingresso audio)		Opzionale)
Dimensione massima dello schermo		Orizzontale: 527 mmVerticale: 296 mm
Alimentazione		INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operative: da 20% a 80%
Dimensioni		540,3 (L) x 375,0-495,0 (A) x 234,0 (P) mm
Peso (netto)		4,30 Kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +25°Rotazione: +/-360°Regolazione dell'altezza: 120mmMovimento rotatorio: +/-90°Base staccabile: Si
Controlli esterni	Interruttore/Pulsanti	Pulsante di accensione Tasti di scelta rapida 1 Tasti di scelta rapida 2 Input Menu/Navigation/OK
	Funzioni	Luminosity Contrasto Riduzione della luce blu Potenz. nero Langua Intervallo OSDTrasparenza Blocco OSDGamma Input Sorgente auto Schemo interoModality Sperzo colore Assegnazione tastiDSC/CI Tonal. 6 asi Liv nero HDMI Satur. 6 asi Mod Avvio rapidoVolume Informazioni Mute Ripristina tutto
		Over Drive FreeSync Premium VRB
Le specifiche variano a seconda della regione e/o del modello.

I manuale e altri documenti per il prodotto Acer si trovano sul site web di supporto Acer ufficiale.

Snelstartglds Acer lcd-monitor

EUDichiarazione di conformità

Con la presente,

Acer Incorporated

Denominazione commerciale: ACER

Numero modello: XFA243Y

Numero articolo (SKU): XFA243Y xxxxxx;

(^ ^ ) = 0 9 a Z A Z o spazio

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descrizione è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC:2014/30/UE

EN55032:2015+A1:2020 Class B

EN55035:2017+A11:2020

ENIEC61000-3-2:2019+A1:2021ClassD

EN61000-3-3:2013+A2:2021

Direttiva LVD: 2014/35/UE

EN62368-1:2014+A11:2017

Direttiva RoHS: 2011/65/UE

ENIEC63000:2018

Direttiva ErP: 2009/125/CE

(EU) 2019/ 2021; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2022.

Diretiva ErP: 2009/125/CE

(EU) 2019/ 2021; EN 50564:2011

Anocomecarafixacao da marcaCE:2022.
