XFA243YS - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	XFA243YS
Rozmiar ekranu	23,8 cala (60 cm)
Typ panelu	VA
Maksymalna rozdzielczość	1920 × 1080 @ 165 Hz
Jasność	250 cd/m² (typowa)
Kontrast	10000000:1 maks. (ACM)
Czas reakcji	1 ms (VRB)
Kąt widzenia	178° w poziomie / 178° w pionie (CR=10)
Wyświetlane kolory	16,7 miliona
Częstotliwość pionowa	48 - 165 Hz
Złącza wejściowe	HDMI (opcjonalny), DP (opcjonalny), VGA (opcjonalny), USB Type-C (opcjonalny)
Wbudowane głośniki	2 W × 2 (opcjonalny)
Pobór mocy (włączony)	21 W (typowy)
Pobór mocy (tryb czuwania)	0,5 W (typowy)
Zasilanie	100-240 V ~ 50/60 Hz
Wymiary (S × W × G)	540,3 × 375,0-495,0 × 234,0 mm
Waga netto	4,30 kg
Regulacja wysokości	120 mm
Pochylenie	-5° do +25°
Obrót / Pivot	±360° / ±90°
Odłączana nóżka	Tak
Konserwacja i czyszczenie	Wycierać miękką, lekko wilgotną szmatką, bez rozpuszczalników. Nie rozpylać płynu bezpośrednio na ekran. Unikać środków czyszczących na bazie amoniaku lub alkoholu.
Bezpieczeństwo	Nie narażać na deszcz, wilgoć lub słońce. Nie otwierać obudowy ani nie próbować samodzielnie naprawiać. Natychmiast odłączyć, jeśli kabel jest uszkodzony lub jeśli dostanie się ciecz.
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-20 °C do 60 °C

Często zadawane pytania - XFA243YS ACER

Jak wyczyścić ekran monitora Acer XFA243YS?

Wyłącz i odłącz monitor. Użyj miękkiej szmatki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran lub obudowę. Unikaj produktów na bazie amoniaku lub alkoholu.

Jaka jest maksymalna rozdzielczość i częstotliwość odświeżania?

Maksymalna rozdzielczość to 1920 × 1080 pikseli z częstotliwością odświeżania do 165 Hz przez HDMI lub DisplayPort.

Jak wyregulować wysokość i pochylenie monitora?

Monitor oferuje regulację wysokości 120 mm, pochylenie od -5° do +25°, obrót ±360° i pivot ±90°. Użyj przycisków umieszczonych pod ekranem, aby dostosować kąt.

Jakie kable są dostarczane z monitorem?

Dostarczane kable mogą się różnić w zależności od regionu. Zazwyczaj dołączony jest kabel HDMI lub DisplayPort. Sprawdź zawartość opakowania, aby poznać dokładne akcesoria.

Jak włączyć tryb FreeSync Premium?

Monitor obsługuje FreeSync Premium. Aby go włączyć, wejdź do menu OSD (On-Screen Display) za pomocą przycisku nawigacji, znajdź opcję 'FreeSync' i ustaw ją na 'On'. Upewnij się, że Twoja karta graficzna jest kompatybilna.

Co zrobić, jeśli monitor nie wyświetla obrazu?

Sprawdź, czy kabel zasilający jest podłączony i czy przycisk zasilania jest włączony (niebieska dioda). Upewnij się, że kabel wideo jest prawidłowo podłączony do komputera i monitora. Spróbuj zmienić źródło wejścia za pomocą przycisku 'Wejście'.

Czy monitor jest kompatybilny z VESA?

Tak, monitor jest kompatybilny z uchwytami VESA. Podstawa jest odłączana. Użyj otworów montażowych VESA 100×100 mm (sprawdź w instrukcji dokładne wymiary).

Jak zmniejszyć zmęczenie oczu?

Monitor oferuje funkcje takie jak Flicker-less i Low Blue Light. Włącz te opcje w menu OSD, aby zmniejszyć zmęczenie. Możesz również dostosować jasność i kontrast.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi zazwyczaj 0,5 W, a w trybie wyłączenia 0,3 W. Aby oszczędzać energię, odłącz monitor, jeśli nie jest używany przez dłuższy czas.

Gdzie pobrać instrukcję obsługi?

Instrukcję obsługi można pobrać z oficjalnej strony Acer. Wyszukaj swój model XFA243YS w sekcji wsparcia. Możesz również zeskanować kod QR znajdujący się na opakowaniu.

INSTRUKCJA OBSŁUGI XFA243YS ACER

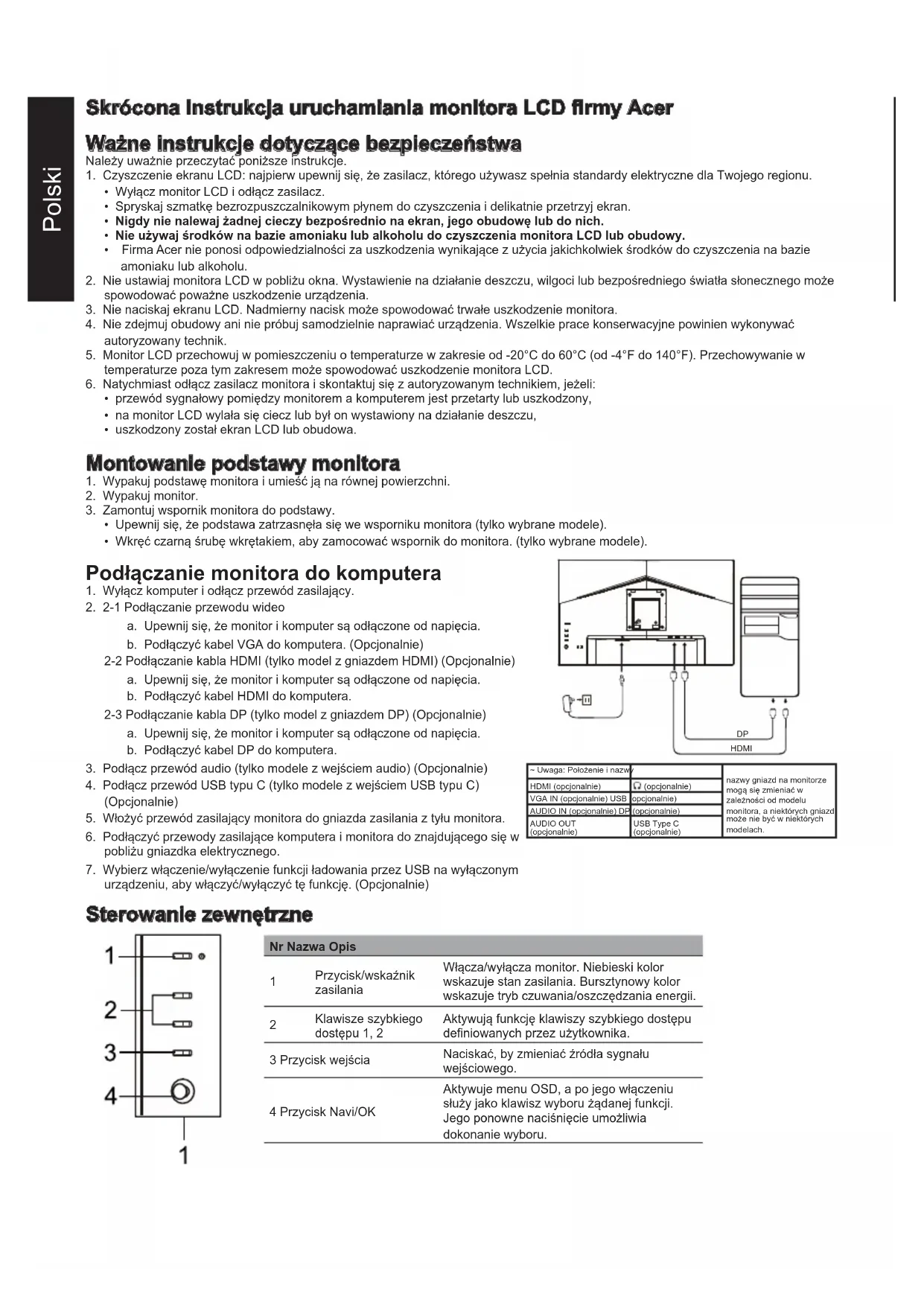

Skrócona Instrukcja uruchamlanla monitora LCD firmy Acer

Wañne Instrukcje dotyczace bezpieczeniastwa

Nalezy uwaznie przyczycyac ponizsze instrukcje.
1. Czyszczenie ekranu LCD: najpierw upewnij sie, ze zasilacz, ktorego uzywasz speltnia standardy elektryczne dla Twojego regionu.
- Wylacz monitor LCD i odłacz zasilacz.
- Spryskaj szmatke bezrozpuszczalnikowym plynem do czyszczenia i delikatnie przyzej ekran.
- Nigdy nie nalewaj zadnej cieczy bezposrednio na ekran, loro obudowe lub do nich.
- Nie uzywaj srodków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy.
Firma Acer nie ponosi odpowiedzialnosci za uszkodzenia winikajace z uzycia jakichkolwiek srodkow do czyszczenia na bazie amoniaku lub alkoholu.
2. Nie ustawaj monitora LCD w基础知识 okna. Wystawienie na dzialanie deszczu, wilgoci lub bezposredniego swiatla stoneczneo goe spowodocap powazne uszkodzenie urzadzenia.
3. Nie nasciskaj ekranu LCD. Nadmierny nascik moze spowodowac trwale uszkodzenie monitora.
4. Nie zdejmuj obudowy ani nie probuj samodzielnie naprawiać urzadzenia. Wszelkie prace konserwacyjne powinien wykonywac autoryzOWANY technik.
5. Monitor LCD przechowuj w pomieszczeni o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem besoin spowodac uszkodzenia monitora LCD.
6. Natychmiast odłucz zasilacz monitora i skontaktuj sie z autoryzowanym technikiem, jeźeli:

• przewód sygnolowy pomiedzy monitorem a komputerem jest przytarty lub uszkodzony,
• na monitor LCD wylata sie ciecz lub by on wystawiony na dziatanie deszczu,
• uszkodzony zostai ekran LCD lub obudowa.

Montowanle podstawy monitora

1. Wypakuj podstawe monitora i umieszć ja na rownej powierzchni.
2. Wypakuj monitor.

3. Zamontuj wspornik monitora do podstawy.

4. Upewnij sie, ze podstawa zaatrzesna sie we wsporniku monitora (tylko wybrane modele).

5. Wkreczarnsbrwktakiem,abyzamocowacwspornikdo monitora.(tyko wybrane modele).

Podłuczanie monitora do komputera

1. Węlącz komputer i odłącz przywoź zasilajacja.
2. 2-1 Podłacznie przywodu video

a. Upewnij sie, ze monitor i komputer sa odlaczone od napiecia.
b. Podłaczyc kabel VGA do komputera. (Opcjonalnie)

2-2 Podlaczanie kabla HDMI (tylko model z gniaiazdem HDMI) (Opcjonalnie)

a. Upewnij sie, ze monitor i komputer sa odlaczone od napiecia.
b. Podaczyk kabel HDMI do komputera.

2-3 Podlaczanie kabla DP (tylko model z gniazdem DP) (Opcjonalnie)

a. Upewnij sie, ze monitor i komputer sa odlaczone od napiecia.
b. Podłaczyc kabel DP do komputera.

1. Podlacz przywod audio (tylkko modele z wejsciem audio) (Opcjonalnie)
2. Podlacz przywoD USB typu C (tylkO modele z wejsciem USB typu C) (Opcjonalnie)
3. Włoźyc przyzwód zasilajcy monitora do gniażda zasilania z tylu monitora.
4. Podlączyć przyzewody zasilajace komputera i monitora do znajdujacego s poplżu gniazdka elektrycznégo.
5. Wybierz wączenia/wyȩczenia fungcjki ludowania przyez USB na wymićzonym urzadzeniu, aby wymićź/cwymićź tę fungcję. (Opcjonalnie)

-Uwaga: Polozenie i nazwy		nazwy gniacz na monitorze moga są zmieianiec wazoleśćsci od modeleu monitora, a niewtymiż gniadź mozie ne są w niewtymiż modeliach.
HDMI (opcjonalnie)	(ocjonalnie)
VGA IN (opcjonalnie) USB	opcjonalnie)
AUDIO IN (opcjonalnie) DP	opcjonalnie)
AUDIO OUT (opcjonalnie)	USB Type C (opcjonalnie)

Sterowanle zewnętrzne

Nr Nazwa Opis
1	Przycisk/wskaźnik zasilania	Wącza/wyłącza monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżedzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktwywuja funkacja klawiszyszyzbkiego dostepu definiowanych przy uzytkownika.
3	Przycisk wiejscia	Naciskać, by zmieniać zródrę sygnatu wiejsciowego.
4	Przycisk Navi/OK	Aktwyuje menu OSD, a po seinemego wączeniu sązy jako klawisz wyboru zȩdanej FUNCji. Jego ponowne naciśćcie umozilwiedenów dokonanie wyboru.

Deklaracja wymagane przy czemny nadzur i dotyczne bezpiecznychstwa Deklaracja FCC

To urzadzenie prszlo odpwiednie testy potwierdzajace对其进行 zgodnosc z limitami dla urzadzen cyfrowych klasy B okreslonymi w Czeci 15 Zasad FCC. Limty te okreslono w celu zapewnienia dostatecznej ochrny przyd szkodliwymi zakloceniami w warunkach mieszkalnych. To urzadzenie generuje, wykorzystuhe i moze emitowac energia o czestotliwoci radiowej, a jesti nie zostanie zaintalowane i nie bedzie uzywane zgodnie z instrukcjami, moze powodawac zaklocenia w komunikaci radiowej.

Nie ma jegnak pewnosci, ze w danych warunkach nie wystapi załocenia. Jesli urzadzenie powoduje zaklocenia w odborze sygnalu radiowego lub telewizynego (co moins stwierdzić przyez wączenia i wętaczenia urzadzenia), zaleca sie zastosowanie jederj lub wiecej ponieszych metod w celu wyeliminowania załocen:

-zmiana kierunku lub położenia anteny odbiorczyj,
- zwiekszenie odlegosci pomiedzy urzadzeniem a odiornikiem.
podlaczenie urzadzenia do innego gniazda elektrycznego niz to, do ktorego jest podlaczony odiornik,
- skonsultowanie sie ze sprezedawca lub doswiadczonym technikiem radiowo-telewizyjnym.

Uwaga

W celu unikniecia uszkodzenia monitora nie nalezy go podnosic za podstawe

Uwaga: przywody ekranowane

W celu zachowania zgodnosci z przepisami o kompatybilnosci elektramagnetycznej urzadzenia maya podlaczac do innych urzadzenkomputerowych za pomocz przyzwodow ekranowanych.

Uwaga: urzadzenia peryferyjne

Do tego urzadzenia moza podlaczac Jedynie certyfikowane urzadzenia peryferyjne (urzadzenia wejsca/wyjsca, terminale, drukarki, itp.), ktore spelnilaja limita dla urzadzen klasy B. Uzycie niccertyfikowanych urzadzen peryferyjnych moze spowodowa zaklocenia w odbiorze radiowym i telewizynym.

Uwaga

Wszelkie zmiany lub modyfikacja, któ nie zostaly wyraźnie zatwierdzone przyez producenta, moga pozbawic uzytkownika prawa do korzystania z tego produktu.

Warunki uzytkowania

Urzadzenie to spelnia wymagania Czeci 15 Zasad FCC. Moza je uzytkowac, jesti speltnia nastepuja warunki: (1) urzadzenie nie moze powodawac szkodliwych zaklocen i (2) urzadzenie musi byc zdolne do przyjmowania dowolnych zaklocen, w tym zaklocen mogacych wywohywac niepozadane dzialanie.

Uwaga: Uzytkownicy z Kanady

CANICES-003(B)/NMB-003(B)

Uwaga wyjasniajaça do „Przepisów dotycznych postepowania z odpadami elektrycznych i elektronicznymi w zakresie recyklingu i utylizacje"

Aby bardziej dba i o nasza planete i ja chronić, kiedy uzytkownik nie potrzebuje juž produktu lub produkt sie zuzyje, prosze postepoac zgodnie z krajowymi przyepsami i regulacjami dotyczymi oppadów elektrycznych i elektronicznych i oddac urzadzenia do recyklingu przy bez lokalnych producentów posiadajych uznane w kraju kwalifikacja w zakresie recyklingu.

Usuwanie zuzytego spreztu przytkowników w gospodarstwach domowych UE.

Ten symbol na produktie lub na loro opakowani oznacza, ze produktu nie nalezy wyrzuać z innymi odpadami z gospodarstwa domowego. Obowiazkiem uzytkownika przy usuwani zuzytego urzadzenia jest dostarczeniem go do punktu zbiörki, kóry wykonuje recyckling zuzytego sprețu elektrycznégo i elektronicnégo. Osobne zbieranie i recykling zuzytego sprețu pomaga zachowaćzasoby naturalne i gwarentuje和他的 ponowne zagospodarowanie w sposob chroniácy zdrowie czȩwieka iŚrodowisko. Aby uzyskać wiecjé informaci dotycznychpunktów recycklinger zuzytych urzadzen, prosze skontaktowej są z lokalmnym urzemmiasta, przesiébiorstwem utylizenci odpadów z gospodarstw domowych lub sklepem, w kórym produkt zostā zakupiony.

Deklaracja zgodnosci CE

Acer Inc. niniejszym deklaruje, ze ten monitor LCD spelnia zasadnicze wymagania i pozostale istotne postanowienia dyrektywy EMC 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE ustanawiajej ogólnezasady ustalandia wymogów dotyczych ekoprojektu dla produktów zwiazanych z energia.

Monitor Acer jest przyznaczony do wyświetlania informaci wizualnych i video uzyskanych z urzadzen elektronicznych.

DANE TECHNICZNE

Panel LCD	System dzialania Kolorowy LCD TFT
	Wielkość 23,8"W (60 cm)
	Rozstaw pikseli 0,275 mm (w poziomie) × 0,275 mm (w pionie)
	Jasność 250 cd/m	2 (typowy)
	Krontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakci 1 ms (VRB)
	Typ panela VA
	Częstotliwość pozioma	HDMI: 31,469-192,692 KHzDP: 31,469-192,692 KHz
	Cȩstotliwość pionowa	HDMI: 48-165 HzDP: 48-165 Hz
Wyświetpane kolory 16,7 mln kolorów
Zegar plamki		HDMI: 393,092 MHzDP: 393,092 MHz
Maksymalna Rozdzielczość		HDMI: 1920×1080 przy;cżestotliwość 165 HzDP: 1920×1080 przy;cżestotliwość 165 Hz
Plug & Play VESA DDCCI/DDC2B
Pobó romy	Tryb wączenia 21 W (typowy)
	Tryb uspienia 0,5 W (typowy)
	Tryb wączenia 0,3 W (typowy)
Zláczne wejsciowe		HDMI (tylko modele z wejsciem HDMI) (opcjonalnie)DP (tylko modele z wejsciem DP) (opcjonalnie)
Sygnat wejscia video		HDMI (tylko modele z wejsciem HDMI) (opcjonalnie)DP (tylko modele z wejsciem DP) (opcjonalnie)
Głowniki 2W x 2 (tylko modele z wejsciem audio) (opcjonalnie)
Maksymalny Rozmier ekranu		W poziomie: 527 mmW pionie: 296 mm
Zhȩódź zasilania WEJŚCIE: 100-240 V ~ 50/60 Hz
Warunki otoczenia		Temp. dzialania: 0° do 40°CTemp. przechowywania: -20° do 60°CWilgotnosć podczas pracy: 20% do 80%
Wymiary		540,3 (szer.) × 375,0-495,0 (wys.) × 234,0 (gleb.) mm
Masa (netto)		4,30 Kg (netto)
Dane techniczne Mechanizmu		Nachylanie: -5° do +25°Obracanie: +/-360°Regulacja wysokość: 120mmPrzekrpecanie: +/-90°Odlączane noźki podstawy: Tak
Zewnętrzne elementy sterowania	Przelącznik/przyciski	Przycisk ZasilanieKlawisz szybkiego dostępu 1Klawisz szybkiego dostępu 2
	Funkcjé	JasnośćKontrastNiska Emisja Niebieskiego ŚwiatlaWzmocn. czerniACMSuper ostrośćGammaTemp. coloruTrybyPrzestrz. color.Trzyb odc. szar.6-osiowa barwaNasyc. 6-osiowGłownosćWyciszeniaOver DriveFreeSync PremiumVRB Częst odstaw.Ziroturysty elementysterowania
Dane techniczne zialewa od modelu i/lub regionu.

Podrcczniki iinne dokumenty dla produktu Acer, mozna znalec na oficjalnej stronie internetowej pomocy technicznej Acer.

Manual de Inicio rápido (QSG) do monitor LCD da Acer

Pripojenie podstavca monitora

1. Rozbalte podstavec monitora a položte podstavec na rovný pracovný podklad.
2. Vybaite monitor.

3. Pripojte rameno podstavca k podstavcu.

4. Uistite sa, ci podstavec zapadol do ramena podstavca monitora. (len vybrané modely)

5. Skrutkovačom otočte ciernu skrutku zaistite tak rameno o obrazovku. (len vybrné modely)

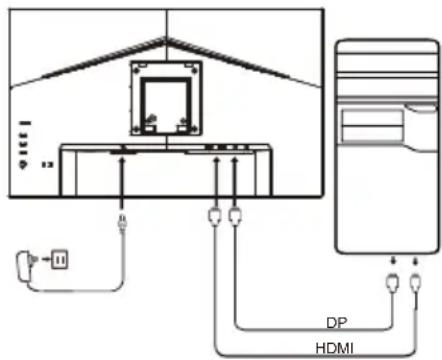

Pripojenie monitora k počitaču

1. Vypnite poça tca o odpojte napajaci kabel.
2. 2-1 Pripojte kabel videoa

a. Zabezpecte,aby bol monitor i poctatac VYPNUTY.
b. Pripojte kabel VGA k počitácu. (Volitelné)

2-2 Pripojte kabel HDMI (iba model so vstupom HDMI) (Volitelné)

a. Zabzepeche, aby bol monitor i počitač VYPNUTY.
b. Pripojte kabel HDMI k počitaču.

2-3 Pripoje kabel DP (len model s vstupom DP) (VoliteIné)

a. Zabezpečte, aby bol monitor i počítac VYPNUTY.
b. Pripojte kabel DP k počitaču.

1. Pripoje zvukov'y kabel (len model so vstupom zvuku) (Volite)'ne)
2. Pripojte kabel USB Type C (len model s vstupom USB Type C) (Volitelné)
3. Pripojte napajaci kabel monitora do portu napajania na zadnej strane monitora.
4. Zapojte napajacie kable počitača a monitora do elektricnej zásvky v dosahu.
5. Vyberte zapn'tvypn'tvypnutie nabijania USB na aktivaci/deaktivaci funkcie vypnutia nabijania USB. (Volitelné)
