| Type de produit | Moniteur LCD |
| Marque | Acer |
| Modèle | XFA243YS |
| Taille de l'écran | 23,8 pouces (60 cm) |
| Type de panneau | VA |
| Résolution maximale | 1920 × 1080 @ 165 Hz |
| Luminosité | 250 cd/m² (typique) |
| Contraste | 10000000:1 max. (ACM) |
| Temps de réponse | 1 ms (VRB) |
| Angle de vision | 178° horizontal / 178° vertical (CR=10) |
| Couleurs affichées | 16,7 millions |
| Fréquence verticale | 48 - 165 Hz |
| Connecteurs d'entrée | HDMI (optionnel), DP (optionnel), VGA (optionnel), USB Type-C (optionnel) |
| Haut-parleurs intégrés | 2 W × 2 (optionnel) |
| Consommation électrique (allumé) | 21 W (typique) |
| Consommation électrique (veille) | 0,5 W (typique) |
| Alimentation | 100-240 V ~ 50/60 Hz |
| Dimensions (L × H × P) | 540,3 × 375,0-495,0 × 234,0 mm |
| Poids net | 4,30 kg |
| Réglage de la hauteur | 120 mm |
| Inclinaison | -5° à +25° |
| Rotation / Pivotement | ±360° / ±90° |
| Pied amovible | Oui |
| Entretien et nettoyage | Essuyer avec un chiffon doux légèrement humidifié, sans solvant. Ne pas vaporiser de liquide directement sur l'écran. Éviter les nettoyants à base d'ammoniaque ou d'alcool. |
| Sécurité | Ne pas exposer à la pluie, à l'humidité ou au soleil. Ne pas ouvrir le boîtier ni tenter de réparer soi-même. Débrancher immédiatement si le câble est endommagé ou si un liquide a pénétré. |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | -20 °C à 60 °C |
FOIRE AUX QUESTIONS - XFA243YS ACER
Questions des utilisateurs sur XFA243YS ACER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice XFA243YS - ACER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XFA243YS de la marque ACER.

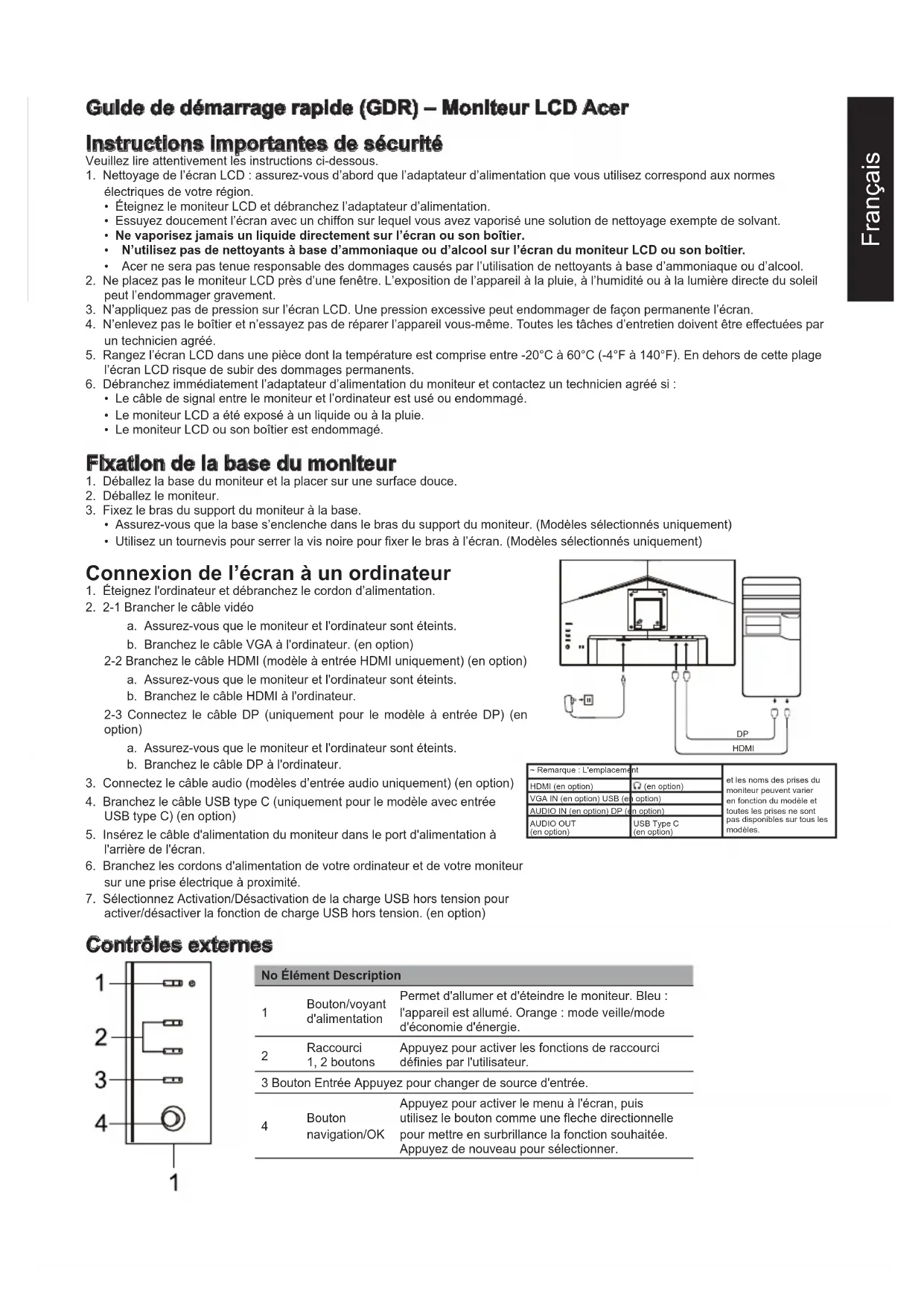

MODE D'EMPLOI XFA243YS ACER
Instructions importantes de sécurité
Veuillez lire attentivement les instructions ci-dessous.
- Nettoyage de l'écran LCD : assurez-vous d'abord que l'adaptateur d'alimentation que vous utilisez correspond aux normes électriques de votre région.
- Éteignez le moniteur LCD et débranchez l'adaptateur d'alimentation.
- Essuyez doucement l'écran avec un chiffon sur lequel vous avez vaporisé une solution de nettoyage exémente de solvant.
- Ne vaporisez jamais un liquide directement sur l'écran ou son boîtier.
N'utilisez pas de nettoyants à base d'ammoniaque ou d'alcool sur l'écran du moniteur LCD ou son boitier.
- Acer ne sera pas tenue responsable des dommages causés par l'utilisation de nettoyants à base d'ammoniaque ou d'alcool.
- Ne placez pas le moniteur LCD pres d'une fenetre. L'exposition de l'appareil à la pluie, à l'humidité ou à la lumière directe du soleil peut l'endommager gravement.
- N'appliquez pas de pression sur l'écran LCD. Une pression excessive peut endommager de façon permanente l'écran.
- N'enlevez pas le boîtier et n'essayez pas de réparer l'appareil vous-même. Toutes les tâches d'entretien doivent être effectuées par un technicien agréé.
- Rangez l'écran LCD dans une pièce dont la température est comprise entre -20°C à 60°C (-4°F à 140°F). En dehors de cette plage, l'écran LCD risque de subir des dommages permanents.
- Débranchez immédiatement l'adaptateur d'alimentation du moniteur et contactez un technicien agréé si :
Le câble de signal entre le moniteur et l'ordinateur est usé ou endommagé. - Le moniteur LCD a été exposé à un liquide ou à la pluie. Le moniteur LCD ou son boîtier est endommagé.
Fixation de la base du monteur
- Déballez la base du moniteur et la placez sur une surface douce.
- Déballez le moniteur.
- Fixez le bras du support du moniteur à la base.
Assurez-vous que la base s'enclenche dans le bras du support du moniteur. (Modèle sélectionné uniquement) - Utilisez un tournevis pour serrer la vis noire pour fixer le bras à l'écran. (Modèles sélectionnés uniquement)
Connexion de l'écran à un ordinateur
- Éteignez l'ordinateur et débranchez le cordon d'alimentation.
- 2-1 Brancher le câble vidéo
a. Assurez-vous que le moniteur et l'ordinateur sont éteints. b. Branchez le cable VGA à l'ordinateur. (en option)
2-2 Branchez le cable HDMI (modèle à entrée HDMI uniquement) (en option)
a. Assurez-vous que le moniteur et l'ordinateur sont éteints. b. Branchez le cable HDMI à l'ordinateur.
2-3 Connectez le cable DP (uniquement pour le modèle à entrée DP) (en option)
a. Assurez-vous que le moniteur et l'ordinateur sont éteints. b. Branchez le cable DP à l'ordinateur.
- Connectez le cable audio (modèles d'entrée audio uniquement) (en option)
- Branchez le câble USB type C (uniquement pour le modèle avec entrée USB type C) (en option)
- Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.
- Branchez les cordonS d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.
- Sélectionnez Activation/Désactivation de la charge USB hors tension pour activer/désactiver la fonction de charge USB hors tension. (en option)
| - Remarque : L'emplACEMENT | et les noms des prises du monitateur peuvent varier en fonction du modulo et toutes les prises ne sont pas disponibles sur tous les modélles. | |
| HDMI (en option) | (en option) | |
| VGA IN (en option) USB (en option) | ||
| AUDIO IN (en option) DP (en option) | ||
| AUDIO OUT (en option) | USB Type C (en option) | |
Contrôles externes
Numéro Élément Description
| 1 | Bouton/voyant d'alimentation | Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie. |
| 2 | Raccourci 1, 2 boutons | Appuyez pour activer les fonctions de raccourci définies par l'utilisateur. |
| 3 | Bouton Entrée Appuyez pour changer de source d'entrée. | |
| 4 | Bouton navigation/OK | Appuyez pour activer le menu à l'écran, puis utiliser le bouton comme une flèche directionnelle pourmettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner. |
Déclaration de la FCC
Cet équipement a ete contolé et declare conforme aux limites fixees pour un appareil numérique de classe B, en vertu de la section15 du reglement de la FCC. Ces limits sont conques pour fournir une protection raisonnable contre les interfrences nuisibles dans les installations residentielles. Cet équipement generne, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions fournies, peut produces des interfrences nuisibles aux communications radio.
Cependant, rien ne garantit qu'aucune interférence ne se produise dans une installation particulière. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l'appareil), nous conseillons vivement d'y remédier en prenant l'une des mesures suivantes :
- Ajustez la direction ou la position de l'antenne.
- Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.
Remarque
Afin d'éviter d'endommager le moniteur, ne le soulevez pas par sa base.
Remarque: câble blindé
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conformes aux directives CEM.
Remarque: périphériques
Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) conformes aux limites de la classe B peuvent être connectés à cet équipement. L'utilisation de périphériques non certifiés peut provoquer des interférences avec la réception radio et télévision.
Remarque
Les changements/modifications non expressément approuvés par le fabricant peuvent annuler l'autorisation de l'utilisateur à utiliser ce produit.
Conditions d'utilisation
Cet appareil est conforme à la section 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : (1) L'appareil ne doit pas causer d'interférences nuisibles et (2) doit accepter toute interférence requise, y compris celles pouvant causer un mauvais fonctionnement.
Remarque: pour les utilisateurs canadiens
CANICES-003(B)/NMB-003(B)
Note explicative sur le «règlement sur la gestion des déchets des produits électriques et électroniques, recyclage et mise au rebut
Pour mieux prendre soin de notre planète et la protéger, lorsque ces produits ne sont plus utilisables ou qu'ils arrivent à leurs fins de vie, veuillez-vous conformer aux lois et réglementations nationales sur le recyclage des déchets de produits électriques et électroniques, en les recyclant par des fabricants locaux qualifiés.
Mise au rebut des déchets d'équipements pour les usagers domestiques de l'ue
La présence de ce symbole sur le produit ou son emballage indique que ce produit ne doit pas être jeté avec les ordures ménagères. Lors de l'élimination des appareils usagés, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. La collecte et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur le recyclage des appareils usagés, veuillez contacter notre bureau municipal local, notre service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
Déclaration de conformité CE
Par la présente, Acer Inc., déclare que ce moniteur LCD est conforme aux exigences principales et aux autres dispositions applicables de la Directive 2014/30/UE CEM, de la Directive 2014/35/UE sur les basses tensions, de la Directive 2011/65/UE RoHS et de la Directive 2009/125/CE relative à l'établissement d'un cadre de travail sur les exigences de conception écologique pour les produits liés à l'énergie.
Le moniteur Acer est conçu pour la vidéo et l'affichage visuel des informations obtenues à partir de dispositifs électroniques.
CARACTÉRISTIQUES
| Écran LCD | Système de fonctionnement | Couleur TFT LCD |
| Taille 23,8" L (60 cm) | ||
| Pas des pixels 0,275 mm | (H) × 0,275 mm (V) | |
| Luminosité 250 cd/m | 2 (Typique) | |
| Contraste 10000000:1 max. (ACM) | ||
| Angle de vue 178° (H) 17° | 8° (V) (CR=10) | |
| Temps de réponse 1 ms | VRB) | |
| Type de panneau VA | ||
| Fréquence horizontale | HDMI : 31,469 - 192,692 KHzDP : 31,469 - 192,692 KHz | |
| Fréquence verticale | HDMI : 48 - 165 HZDP : 48 - 165 Hz | |
| Couleurs affichées 16,7 millions de couleurs | ||
| Horloge à pixel | HDMI : 393,092 MHzDP : 393,092 MHz | |
| Résolution maximale | HDMI : 1920×1080 @ 165 HzDP : 1920×1080 @ 165 Hz | |
| Plug-and-Play VESA DDCCI/DDC2B | ||
| Consommation électrique | Mode allumé 21 W (typique) | |
| Mode Veille 0,5 W (typique) | ||
| Mode Arrêt 0,3 W (typique) | ||
| Connecteur d'entrée | HDMI (uniquement les modèle avec entrée HDMI) (en option)DP (modèle à entrée DP uniquement) (en option) | |
| Signal d'entrée video | HDMI (uniquement les modèle avec entrée HDMI) (en option)DP (modèle à entrée DP uniquement) (en option) | |
| Haut-parleurs 2 W x 2 (modèle avec entrée audio unquèment) (en option) | ||
| Taille maximale de l'écran | Horizontal : 527 mmVertical : 296 mm | |
| Source d'alimentation ENTRÉE : 100-240 V ~ 50/60 Hz | ||
| Informations sur l'environnement | Température de fonctionnement : 0 à 40 °CTemperature de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 % | |
| Dimensions | 540,3 (L) x 375,0-495,0 (H) x 234,0 (P) mm | |
| Poids (net) | 4,30 Kg (net) | |
| Spécifications relatives au mécanisme | Inclinaison : -5° à +25°Rotation : +/-360°Réglage de la hauteur : 120mmPivotement : +/-90°Pied amovible : Oui | |
| Contrôles externes | Boutons de commutation | Bouton d'alimentationRaccourci 1Raccourci 2EntréeMenu/Navigation/OK |
| Fonctions | LuminositeContrasteFairble luminière bléeBoost du noirACMHDRSuper nettementGammaTemp. CouleurModesEspaces couleursMode niv grisTeinte 6 axeSaturation 6 axesVolumeMuetTaux de réactionFreeSync PremiumVRB | |
| Les specifications varient selon le modele et/ou la région. | ||
Vous pouvez télécharger des manuels et d'autres documents pour votre produit Acer sur le site officiel d'assistance Acer.
Déclaration de conformité
Nous,
Acer Incorporated
Nous, Acer Incorporated, déclarons sous notre seule responsabilité que le produit décrit ci-dessus est en conformité avec les législations d'harmonisation pertinentes de l'Union et la directive ci-dessous, les normes harmonisées suivantes et/ou autres normes pertinentes ont été appliquées :
Directive CEM:2014/30/UE
EN55032:2015+A1:2020 Class B
EN55035:2017+A11:2020
ENIEC61000-3-2:2019+A1:2021ClassD
EN61000-3-3:2013+A2:2021
Directive LVD:2014/35/UE
EN62368-1:2014+A11:2017
Directive RoHS:2011/65/UE
EN IEC 63000:2018
Directive ErP:2009/125/CE
(EU) 2019/ 2021; EN 50564:2011
Année pour commencer l'application du marquage CE : 2022.
