XFA243YS - Monitor ACER - Gratis bruksanvisning och manual
Hitta enhetens manual gratis XFA243YS ACER i PDF-format.
| Produkttyp | LCD-skärm |
| Märke | Acer |
| Modell | XFA243YS |
| Skärmstorlek | 23,8 tum (60 cm) |
| Paneltyp | VA |
| Maximal upplösning | 1920 × 1080 @ 165 Hz |
| Ljusstyrka | 250 cd/m² (typisk) |
| Kontrast | 10000000:1 max. (ACM) |
| Svarstid | 1 ms (VRB) |
| Betraktningsvinkel | 178° horisontell / 178° vertikal (CR=10) |
| Visade färger | 16,7 miljoner |
| Vertikal frekvens | 48 - 165 Hz |
| Ingångskontakter | HDMI (valfritt), DP (valfritt), VGA (valfritt), USB Type-C (valfritt) |
| Inbyggda högtalare | 2 W × 2 (valfritt) |
| Strömförbrukning (på) | 21 W (typisk) |
| Strömförbrukning (standby) | 0,5 W (typisk) |
| Strömförsörjning | 100-240 V ~ 50/60 Hz |
| Mått (B × H × D) | 540,3 × 375,0-495,0 × 234,0 mm |
| Nettovikt | 4,30 kg |
| Höjdjustering | 120 mm |
| Lutning | -5° till +25° |
| Rotation / Pivot | ±360° / ±90° |
| Avtagbart stativ | Ja |
| Skötsel och rengöring | Torka av med en mjuk, lätt fuktad trasa utan lösningsmedel. Spreja inte vätska direkt på skärmen. Undvik ammoniak- eller alkoholbaserade rengöringsmedel. |
| Säkerhet | Utsätt inte för regn, fukt eller sol. Öppna inte höljet eller försök reparera själv. Koppla omedelbart ur om kabeln är skadad eller om vätska har trängt in. |
| Driftstemperatur | 0 °C till 40 °C |
| Förvaringstemperatur | -20 °C till 60 °C |
Vanliga frågor - XFA243YS ACER
Användarfrågor om XFA243YS ACER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual XFA243YS - ACER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. XFA243YS av märket ACER.
BRUKSANVISNING XFA243YS ACER

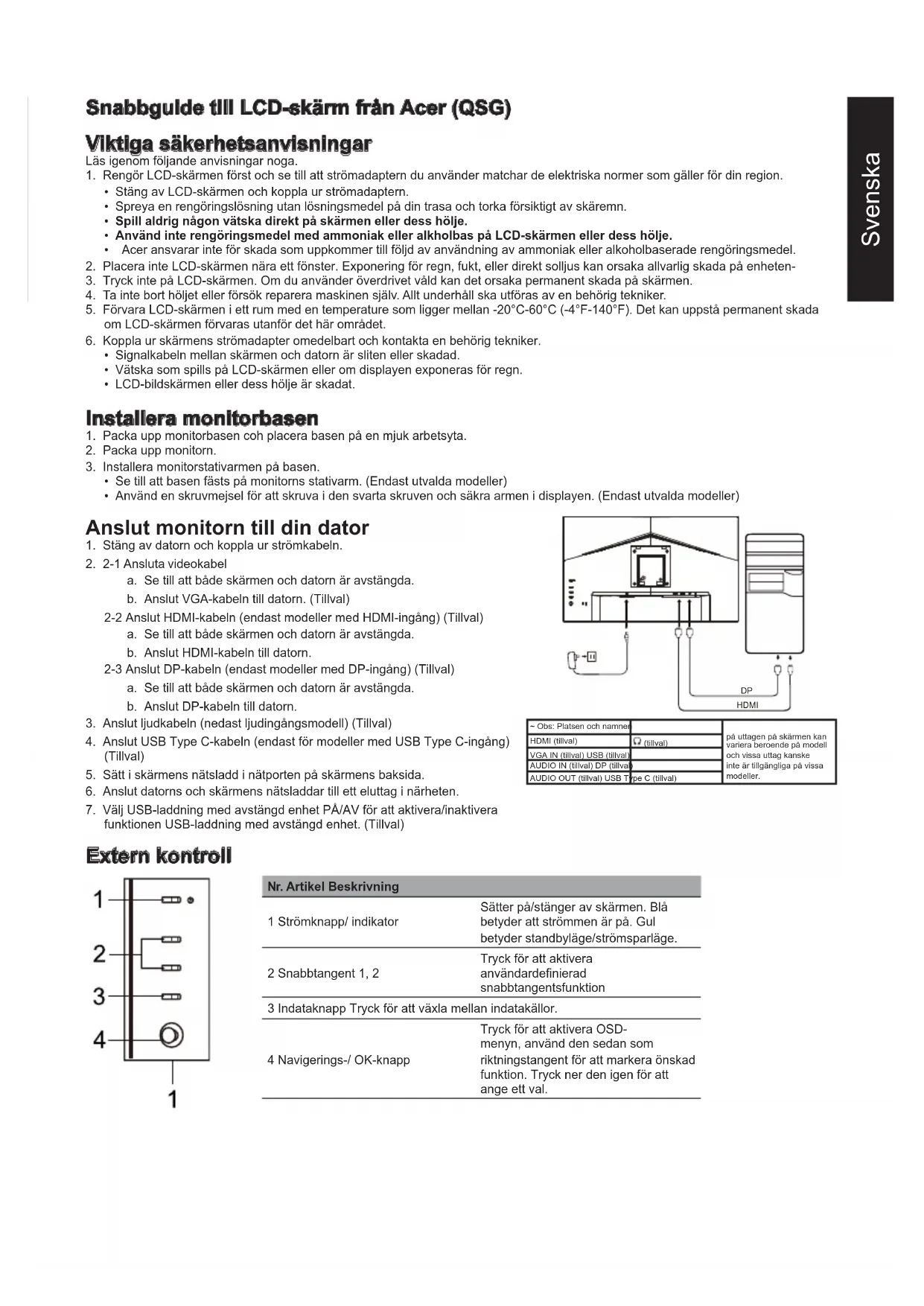

Snabbgulde till LCD-skärn fran Acer (QSG)
- Rengor LCD-skarmen forst och se till att stromadaptern du anvander matchar de elektriska normer som galler for din region.
- Stäng av LCD-skärmen och koppla ur stromadapterm.
- Spreya en rengöringslosnig utan losningsmedel pa din trasa och torka forsiktigt av skaremn.
- Spill aldrig nagoon vatska direkt på skärmen aller dess hölje.
- Använd inte rengöringsmedel med ammoniak aller alkholbas på LCD-skärmen aller dess holje.
-
Acer ansvarar inte for skada som uppkommer till foljd av anvandning av ammoniak ell alkoholbaserade rengoringsmedel.
-
Placera inte LCD-skärmen nara ett fönster. Exponering for regn, fukt, ell direkt solljus kan orsaka allvarlig skada pa enheten
-
Tryck inte pa LCD-skärmen. Om du använder overdrivet valid kan det orsaka permanent skada pa skärmen.
- Ta inte bort holjet aller forsok reparera maskinen sjalv. Allt underhall sca utforas av en behorig tekniker.
- Forvara LCD-skärmen iett rum med en temperature som ligger mellan -20^ - 60^ (-4^ - 140^) . Det kan uppsta permanent skada om LCD-skärmen forvaras utanfor det har området.
-
Koppla ur skarmens strömadapter omedelbart och kontakta en behörig tekniker.
-
Signalkabeln mellan skärmen och datorn ár sliten eller skadad.
Vatska som spills pa LCD-skarmen aller om displayen exponeras for regn. - LCD-bildskärmen aller dess holje ar skadat.
Installera monitorbasen
- Packa upp monitorbasen coh placera basen pa en mjuk arbetsyta.
- Packa upp monitor.
-
Installera monitorstativarmen pa basen.
-
Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)
- Använd en skruvmejsel für att skruva i den svarta skruven och säkra Armen i displayen. (Endast utvalda modeller)
Anslut monitorn till din dator
- Stäng av datorn och koppla ur strömkabeln.
- 2-1 Ansluta videokabel
a. Se till att bade skärmen och datorn ár avstängda.
b. Anslut VGA-kabeln till datorn. (Tillval)
a. Set till att bade skarmen och datom ar avstangda.
b. Anslut HDMI-kabeln till datorn.
2-3 Anslut DP-kabeln (endast modeller med DP-ingang) (Tillval)
a. Se till att bade skarmen och datom ar avstangda.
b. Anslut DP-kabeln till datorn.
-
Anslut ljudkabeln (nedast lijudingangsmodell) (Tillval)
-
Anslut USB Type C-kabeln (endast for modeller med USB Type C-ingang) (Tillval)
- Satt i skarmens natsladd i natporten pa skarmens baksida.
- Anslut datorns och skarmens natsladdar till ett eluttag i narheten.
- Valj USB-laddning med avstangd enchet PAV for att aktivera/inaktivafunktionen USB-laddning med avstangd enchet. (Tillval)
| ~ Obs: Platsen och namnen | på utlagen på skärmen kan variera beroende på modell och vissa utlag kanske inte ar tillgängigte på vissa modeller. | |
| HDMI (tillval) | (10 | (tillval) |
| VGA IN (tillval) USB (tillval) | ||
| AUDIO IN (tillval) DP (tillval) | ||
| AUDIO OUT (tillval) USB Type C (tillval) |
Extern kontroll
| Nr. Artikel Beskrivning | |
| 1 Strömknapp/ indicator | Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge. |
| 2 Snabbtangent 1, 2 | Tryck für att aktivera användardefinierad snabbtangentsfunktion |
| 3 Indataknapp Tryck für att växla mellan indatakällor. | |
| 4 Navigerings-/ OK-knapp | Tryck für att aktivera OSD-menyn, använd den sedan som rikkningstangent für att markera önskad Funktion. Tryck ner den eigenen für att ange ett val. |
Regel- och sakerhetskrav
FCC-meddelande
Utrustningen har testats och uppyller gransvärdena for en digital enchet klass B, i enlighet med articel 15 i FCC-reglerna. Dessa gränser ar utformade for att erbjuda skaligt skydd mot skadlig störning nar urustningen ar installerad i ett bostadsomrade. Utrustningen genererar, anvander och kan utstråla radiofrekvensenergi, om om den inte installerats och anvants i enlighet med instruktionerna kn det orsaka störningar i radiokommunikationen.
Det finns dock ingen garanti att störningen inte sker i en specifik installation. Om encheten orsakar störningar i radio-ller tv-mottagningen (som kan avgöras av växlingsenheten), rekommenderas att användaren vidtar en uller flera av foljande Åtgärder for att eliminerara störningar.
- Justera om riktningen aller positionen fur mottagningsantennen.
- Oka avständet mellan encheten och mottagaren.
- Anslut encheten till ett eluttag som inte ar inkopplat i kretsen till vilken mottagaren ar ansluten.
- Kontakta din Återförsäljare eller en erfaren radio-TV-tekniker for att få hjälp.
Obs!
For att forhindra skada pa monitorn sku du inte lyfta monitorn i stativet.
Obs: kabel med holje
Alla ansluttingar till andra datorenheter maste koplas genom kablar med holje i enlight med EMC-reglerna.
Obs: perifera enheter
Endast cerifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc.) som uppyller gransvarden enigt klass B ska anslutas till encheten. Anvandning av ocertifierade perifera enheter kan orsaka storningar i radio- och tv-mottagningen.
Obs!
Alla andringar erer modifieringar som inte uttryckligen godknts av tilverkaren kan inverka pa anvandarens behorighet att anvanda den harprodukten.
Driftsforhällanden
Denna enhet uppyller Del 15 av FCC:s regler. Drift forutsatter att foljande tvvillkor uppylls: (1) den har enhten far inte orsaka störningar och (2) den har enhten kanske inte kan ta emot nagra störningar, inklusive störningar som kan orsaka oönskad anvandning.
Obs: Kanadensiska användare
CANICES-003(B)/NMB-003(B)
Förklarande commentar rund "Förordninger kring hantering av elektriskt och elektroniskt avfall vid Återvinning och kassering"
For att bttra skyda och ta hand om var planet, sk anvandaren nar den inte langre anvands vid livslangdens slut folja nationella lagar och regler vid atervinning av elektriskt och elektroniskt produktavfall och atervinna den genom lokala tillverkare med nationell uppmarksammade atervinningskvalificationer.
Undantag av avfallsutrustning for EU-hushhalsanvansare
Denna symbol på Produkten eller dess forpackning indikerar attprodukten inte fár kasseras i det andere hushållsavfallet. Vid kassering av använda enheter ar det ditt ansvar att ta den till ett uppsamlingsstalle for atervining av elektrisk och elektronisk utrustning. De separata ställena for atervinning av forbrukade enheter bidrar till att bevara vara naturresurser och sakerstaller att de atervinn's pa ett satt som skyddar den manskliga halsan och miljon. For mer information om atervinningspunkter for använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla dar duköpt Produkten.
CE-deklaration om overensstammelse
Härmed deklarerar Acer Inc., attenna LCD-monitor uppyller kraven i enlighet med andra relevanta foreskrifter i EMC-direktivet 2014/30/EU, Lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktiv 2009/125/EC med hänsyn till upprättende avett ramverk for inställning av ekodesignkrav for energirelaterad produkt.
Acer-monitor Övervakas for video- och bildvisning av information som inhämtats frän elektroniska encheter.
SPECIFICATION
| LCD-panel | Drivsystem TFT fãrg-LCD | |
| Storlek 23,8"W (60 cm) | ||
| Pixelpitch 0,275 mm (H) × 0,275 mm (V) | ||
| Ljusstyrka 250 cd/m | 2 (Typiskt) | |
| Kontrast 100 000 000:1 Max (ACM) | ||
| Visningsbar vinkel 178° (H) 178° (V) (CR=10) | ||
| Svarstid 1 ms (VRB) | ||
| Paneltyp VA | ||
| H-frekvens | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| V-frekvens | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Skärmfärger 16,7 Miljoner fãrger | ||
| Pixelklocka | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Maximal upplösning | HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Strömforbrukning | På länge 21 W (typiskt) | |
| Viloläge 0,5 W (typiskt) | ||
| Av-länge 0,3 W (typiskt) | ||
| Ingängskontakt | HDMI (Endast HDMI-ingängsmodell) (Tillval)DP (endast modeller med DP-ingäng) (Tillval) | |
| Ingängsvideosignal | HDMI (Endast HDMI-ingängsmodell) (Tillval)DP (endast modeller med DP-ingäng) (Tillval) | |
| Högtalare 2 W x 2 (endast für modeller med ljudingäng) (Tillval) | ||
| Största skärmstorlek | Horisontell: 527 mmVertical: 296 mm | |
| Strömkölla INGÄNG: 100-240 V~ 50/60 Hz | ||
| Miljövervöganden | Drifttemperatur: 0° till 40°CFörvaringstemperatur: -20° till 60°CDriftsluftfuktigkeit: 20% till 80% | |
| Mätt | 540,3 (B) × 375,0-495,0 (H) × 234,0 (D) mm | |
| Vikt (netto) | 4,30 Kg (netto) | |
| Funktionsspecifikationer | Lutting: -5° till +25°Vridning: +/-360°Höjdjustering: 120 mmPivå: +/-90°Avtagbar bas: Ja | |
| Externala kontroller | Reglageknapp | StrömknappInmatningMeny/Navigerings/OKHotkey 1Hotkey 2 |
| Funktioner | LjusstyrkaAntal upddateringsfrekvenserKontrastUltra-låg latensSvagt blätt ljesMälpunktSvart boostSpråkOSD-timeoutHDRLjusbildOSD-lasInmatningFäretemperatruRägervutrymmetTildelning av snabbentangentLaget graskalaDDC/CIFärgton 6 axlarHDMI svart nivAmättnad 6 axlarSnabbstartlägeInformationDàmpaAsterstell alla inställningerOverDriveFreeSync PremiumVRB | |
| Specifikationerna varierar after modell och/eller region. | ||
