KG272M - Monitor ACER - Gratis bruksanvisning och manual
Hitta enhetens manual gratis KG272M ACER i PDF-format.
| Produkttyp | LCD-skärm |
| Diagonalstorlek | 27 tum (69 cm) |
| Maximal upplösning | 1920 x 1080 @ 165 Hz |
| Paneltyp | VA |
| Ljusstyrka | 250 cd/m² (typisk) |
| Dynamisk kontrast | 100 000 000:1 max (ACM) |
| Svarstid | 2 ms (GtG), 0.5 ms (min) |
| Betraktningsvinkel | 178° horisontellt / 178° vertikalt |
| Visade färger | 16,7 miljoner |
| Uppdateringsfrekvens | 165 Hz (HDMI/DP) |
| Anslutningar | 2x HDMI, 1x DP, ljuduttag |
| Högtalare | 2 x 2 W (inbyggda) |
| Strömförbrukning | 25 W (typisk), standby 0.5 W |
| Strömförsörjning | 100-240 V ~ 50/60 Hz |
| Nettovikt | 3.80 kg |
| Mått (med stativ) | 614.7 x 456.1 x 240.7 mm |
| Lutning | -5° till +15° |
| VESA-fäste | Ja (avtagbart stativ) |
| Huvudfunktioner | FreeSync Premium, lågt blåljus, sikthjälp, svartboost, VRB |
| Underhåll och rengöring | Mjuk luddfri trasa, lösningsmedelsfri lösning; spraya inte direkt; undvik ammoniak och alkohol |
| Säkerhet | Öppna inte, utsätt inte för fukt eller regn, underhåll av behörig tekniker |
Vanliga frågor - KG272M ACER
Användarfrågor om KG272M ACER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual KG272M - ACER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KG272M av märket ACER.
BRUKSANVISNING KG272M ACER

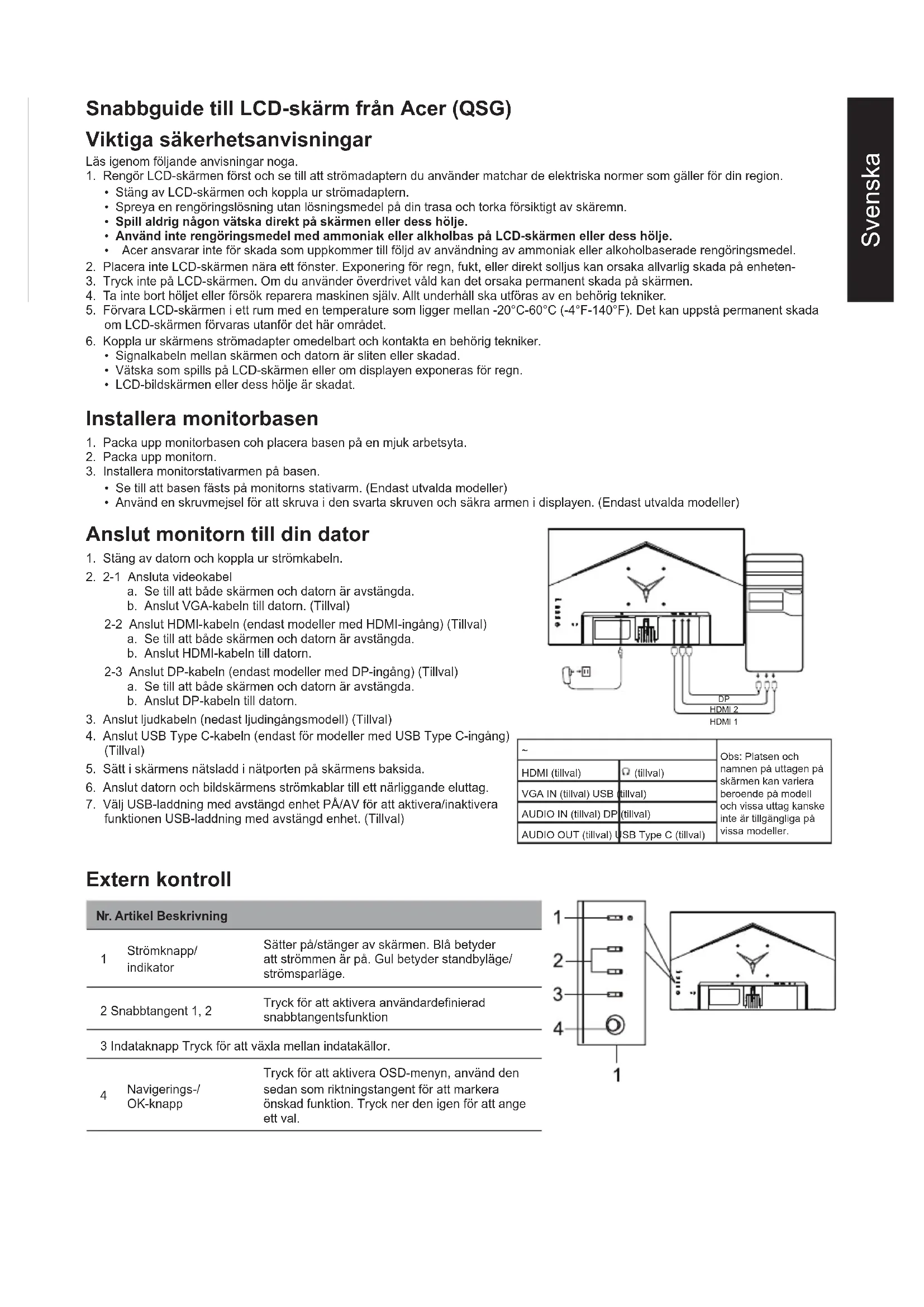

Snabbguide till LCD-skärm från Acer (QSG)
Viktiga säkerhetsanvisningar
Läs igenom följande anvisningar noga.
- Rengör LCD-skärmen först och se till att strömadaptern du använder matchar de elektriska normer som gäller för din region.
- Stäng av LCD-skärmen och koppla ur strömadaptern.
- Spreya en rengöringslösning utan lösningsmedel på din trasa och torka försiktigt av skäremn.
- Spill aldrig någon vätska direkt på skärmen eller dess hölje.
- Använd inte rengöringsmedel med ammoniak eller alkholbas på LCD-skärmen eller dess hölje.
- Acer ansvarar inte för skada som uppkommer till följd av användning av ammoniak eller alkoholbaserade rengöringsmedel.
- Placera inte LCD-skärmen nära ett fönster. Exponering för regn, fukt, eller direkt solljus kan orsaka allvarlig skada på enheten-
- Tryck inte på LCD-skärmen. Om du använder överdrivet väld kan det orsaka permanent skada på skärmen.
- Ta inte bort höljet eller försök reparera maskinen själv. Allt underhåll ska utföras av en behörig tekniker.
- Förvara LCD-skärmen i ett rum med en temperature som ligger mellan -20°C-60°C (-4°F-140°F). Det kan uppstå permanent skada om LCD-skärmen förvaras utanför det här området.
- Koppla ur skärmens strömadapter omedelbart och kontakta en behörig tekniker.
- Signalkabeln mellan skärmen och datorn är sliten eller skadad.
- Vätska som spills på LCD-skärmen eller om displayen exponeras för regn.
• LCD-bildskärmen eller dess hölje är skadat
Installera monitorbasen
- Packa upp monitorbasen coh placera basen på en mjuk arbetsyta.
- Packa upp monitorn
- Installera monitorstativarmen på basen.
- Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)
- Använd en skruvmejsel för att skruva i den svarta skruven och säkra armen i displayen. (Endast utvalda modeller)
Anslut monitorn till din dator
- Stäng av datorn och koppla ur strömkabeln.
- 2-1 Ansluta videokabel
a. Se till att både skärmen och datorn är avstängda.
b. Anslut VGA-kabeln till datorn. (Tillval)
2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) (Tillval)
a. Se till att både skärmen och datorn är avstängda.
b. Anslut HDMI-kabeln till datorn.
2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (Tillval)
a. Se till att både skärmen och datorn är avstängda.
b. Anslut DP-kabeln till datorn.
- Anslut ljudkabeln (nedast ljudingångsmodell) (Tillval)
- Anslut USB Type C-kabeln (endast för modeller med USB Type C-ingång) (Tillval)
- Sätt i skärmens nätsladd i nätporten på skärmens baksida.
- Anslut datorn och bildskärmens strömkablar till ett närliggande eluttag.
- Välj USB-laddning med avstängd enhet PÅ/AV för att aktivera/inaktivera funktionen USB-laddning med avstängd enhet. (Tillval)
| HDMI (tillval) | Ω (tillval) | |
| VGA IN (tillval) USB | (tillval) | |
| AUDIO IN (tillval) DP | (tillval) | |
| AUDIO OUT (tillval) USB Type C (tillval) | ||
Extern kontroll
| Nr. Artikel Beskrivning | ||
| 1 | Strömknapp/indikator | Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge. |
| 2 | Snabbtangent 1, 2 | Tryck för att aktivera användardefinierad snabbtangentsfunktion |
| 3 | Indataknapp Tryck för att växla mellan indatakällor. | |
| 4 | Navigerings-/OK-knapp | Tryck för att aktivera OSD-menyn, använd den sedan som riktningstangent för att markera önskad funktion. Tryck ner den igen för att ange ett val. |
FCC-meddelande
Utrustningen har testats och uppfyller gränsvärdena för en digital enhet klass B, i enlighet med artikel 15 i FCC-reglerna. Dessa gränser är utformade för att erbjuda skäligt skydd mot skadlig störning när utrustningen är installerad i ett bostadsområde. Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, om om den inte installerats och använts i enlighet med instruktionerna kn det orsaka störningar i radiokommunikationen.
Det finns dock ingen garanti att störningen inte sker i en specifik installation. Om enheten orsakar störningar i radio- eller tv-mottagningen (som kan avgöras av växlingsenheten), rekommenderas att användaren vidtar en eller flera av följande åtgärder för att eliminera störningar.
- Justera om riktningen eller positionen för mottagningsantennen.
- Öka avståndet mellan enheten och mottagaren.
- Anslut enheten till ett eluttag som inte är inkopplat i kretsen till vilken mottagaren är ansluten.
- Kontakta din återförsäljare eller en erfaren radio-TV-tekniker för att få hjälp.
Obs!
För att förhindra skada på monitorn ska du inte lyfta monitorn i stativet.
Obs: kabel med hölje
Alla anslutningar till andra datorenheter måste kopplas genom kablar med hölje i enlighet med EMC-reglerna.
Obs: perifera enheter
Endast cerifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc.) som uppfyller gränsvärden enligt klass B ska anslutas till enheten. Användning av ocertifierade perifera enheter kan orsaka störningar i radio- och tv-mottagningen.
Obs!
Alla ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan inverka på användarens behörighet att använda den här produkten.
Driftsförhållanden
Denna enhet uppfyller Del 15 av FCC:s regler. Drift förutsätter att följande två villkor uppfylls: (1) den här enheten får inte orsaka störningar och (2) den här enheten kanske inte kan ta emot några störningar, inklusive störningar som kan orsaka oönskad användning.
Obs: Kanadensiska användare
CAN ICES-003(B)/NMB-003(B)
Förklarande kommentar runt "Förordningar kring hantering av elektriskt och elektroniskt avfall vid återvinning och kassering"
För att bättra skydda och ta hand om vår planet, ska användaren när den inte längre används vid livslängdens slut följa nationella lagar och regler vid återvinning av elektriskt och elektroniskt produktavfall och återvinna den genom lokala tillverkare med nationellt uppmärksammade återvinningskvalifikationer.
Undantag av avfallsutrustning för EU-hushållsanvänsare
Denna symbol på produkten eller dess förpackning indikerar att produkten inte får kasseras i det andra hushållsavfallet. Vid kassering av använda enheter är det ditt ansvar att ta den till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. De separata ställena för återvinning av förbrukade enheter bidrar till att bevara våra naturresurser och säkerställer att de återvinns på ett sätt som skyddar den mänskliga hälsan och miljön. För mer information om återvinningspunkter för använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla där du köpt produkten.
CE-deklaration om överensstämmelse
Härmed deklarerar Acer Inc., att denna LCD-monitor uppfyller kraven i enlighet med andra relevanta föreskrifter i EMC-direktivet 2014/30/EU, Lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktiv 2009/125/EC med hänsyn till upprättande av ett ramverk för inställning av ekodesignkrav för energirelaterad produkt.
Acer-monitorn övervakas för video- och bildvisning av information som inhämtats från elektroniska enheter.
SPECIFICATION
| LCD-panel | Drivsystem TFT fãrg-LCD | |
| Storlek 27" W (69 cm) | ||
| Pixelpitch 0,311 mm (H) x | 0,311 mm (V) | |
| Ljusstyrka 250 cd/m | ^2 (Typiskt) | |
| Kontrast 100 000 000:1 M | Max (ACM) | |
| Visningsbar virkel 178° (H) | 178° (V) (CR=10) | |
| Svarstid 2 ms (G till G), 0 | 5 ms (G till G, min.) | |
| Paneltyp VA | ||
| H-frekvens | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| V-frekvens | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Skärmfärger 16,7 Miljoner färger | ||
| Pixelklocka | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Maximal upplösning | HDMI: 1920x1080 @165 HzDP: 1920x1080 @165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Strömförbrukning | På läge 25 W (typiskt) | |
| Viloläge 0,5 W (typiskt) | ||
| Av-läge 0,3 W (typiskt) | ||
| Ingångskontakt | HDMI (Endast HDMI-ingångsmodell) (Tillval)DP (endast modeller med DP-ingång) (Tillval) | |
| Ingångsvideosignal | DP (endast modeller med DP-ingång) (Tillval)HDMI (Endast HDMI-ingångsmodell) (Tillval) | |
| Högtalare 2 W x 2 (endast för modeller med ljudingång) (Tillval) | ||
| Största skärmstorlek | Horisontell: 598 mmVertikal: 336 mm | |
| Strömkälla INGÅNG: 100-240 V~ 50/60 Hz | ||
| Miljööverväganden | Drifttemperatur: 0° till 40°C Förvaringstemperatur: -20° till 60°C Driftsluftfuktighet: 20 % till 80 % | |
| Mått | 614,7 (B) × 456,1 (H) × 240,7 (D) mm | |
| Vikt (netto) | 3,80 kg (netto) | |
| Funktionsspecifikationer | Lutning: -5° till +15°Vridning: NejHöjdjustering: NejPivå: NejAvtagbar bas: Ja | |
| Externa kontroller | Reglageknappar | StrömknappHotkey 1Hotkey 2InmatningMeny/Navigerings/OK |
| Funktioner | LjusstyrkaKontrastSvagt blått ljusSvart boostACMHDSuperskärpaGammaFärgtemperatrurLägenFärgutrymmetLåget gråskalaFärgton 6 axlarMättnad 6 axlarVolymDämpaOverDriveFreeSync PremiumVRBIntal uppdateringsfrekvenserUltra-låg latensMålpunktSpråkOSD-timeoutLjusbildOSD-låsInmatningAutomatisk källaVidlägeTilldelning av snabbtangentDDC/CHDMI svart nivåSnabbstartslägeInformationÄterställ alla inställningar | |
| Specifikationerna varierar efter modell och/eller region. | ||
Hitta manualer och andra dokument för din Acer-produkt på Acers officiella supportwebbplats.
