| Tuotetyyppi | LCD-näyttö |
| Diagonaalikoko | 27 tuumaa (69 cm) |
| Maksimiresoluutio | 1920 x 1080 @ 165 Hz |
| Paneelin tyyppi | VA |
| Kirkkaus | 250 cd/m² (tyypillinen) |
| Dynaaminen kontrasti | 100 000 000:1 max (ACM) |
| Vasteaika | 2 ms (GtG), 0.5 ms (min) |
| Katselukulma | 178° vaaka / 178° pysty |
| Näytettävät värit | 16,7 miljoonaa |
| Virvistystaajuus | 165 Hz (HDMI/DP) |
| Liittimet | 2x HDMI, 1x DP, audioliitäntä |
| Kaiuttimet | 2 x 2 W (sisäänrakennetut) |
| Virrankulutus | 25 W (tyypillinen), valmiustila 0.5 W |
| Virtalähde | 100-240 V ~ 50/60 Hz |
| Nettopaino | 3.80 kg |
| Mitat (jalustalla) | 614.7 x 456.1 x 240.7 mm |
| Kallistus | -5° - +15° |
| VESA-kiinnitys | Kyllä (irrotettava jalusta) |
| Pääominaisuudet | FreeSync Premium, matala sininen valo, tähtäinpiste, mustan tehostus, VRB |
| Huolto ja puhdistus | Pehmeä nukkaamaton liina, liuotinvapaa liuos; älä suihkuta suoraan; vältä ammoniakkia ja alkoholia |
| Turvallisuus | Älä avaa, älä altista kosteudelle tai sateelle, huolto valtuutetun teknikon toimesta |
Usein kysytyt kysymykset - KG272M ACER
Käyttäjien kysymyksiä aiheesta KG272M ACER
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Näyttö PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi KG272M - ACER ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. KG272M merkiltä ACER.
KÄYTTÖOHJE KG272M ACER

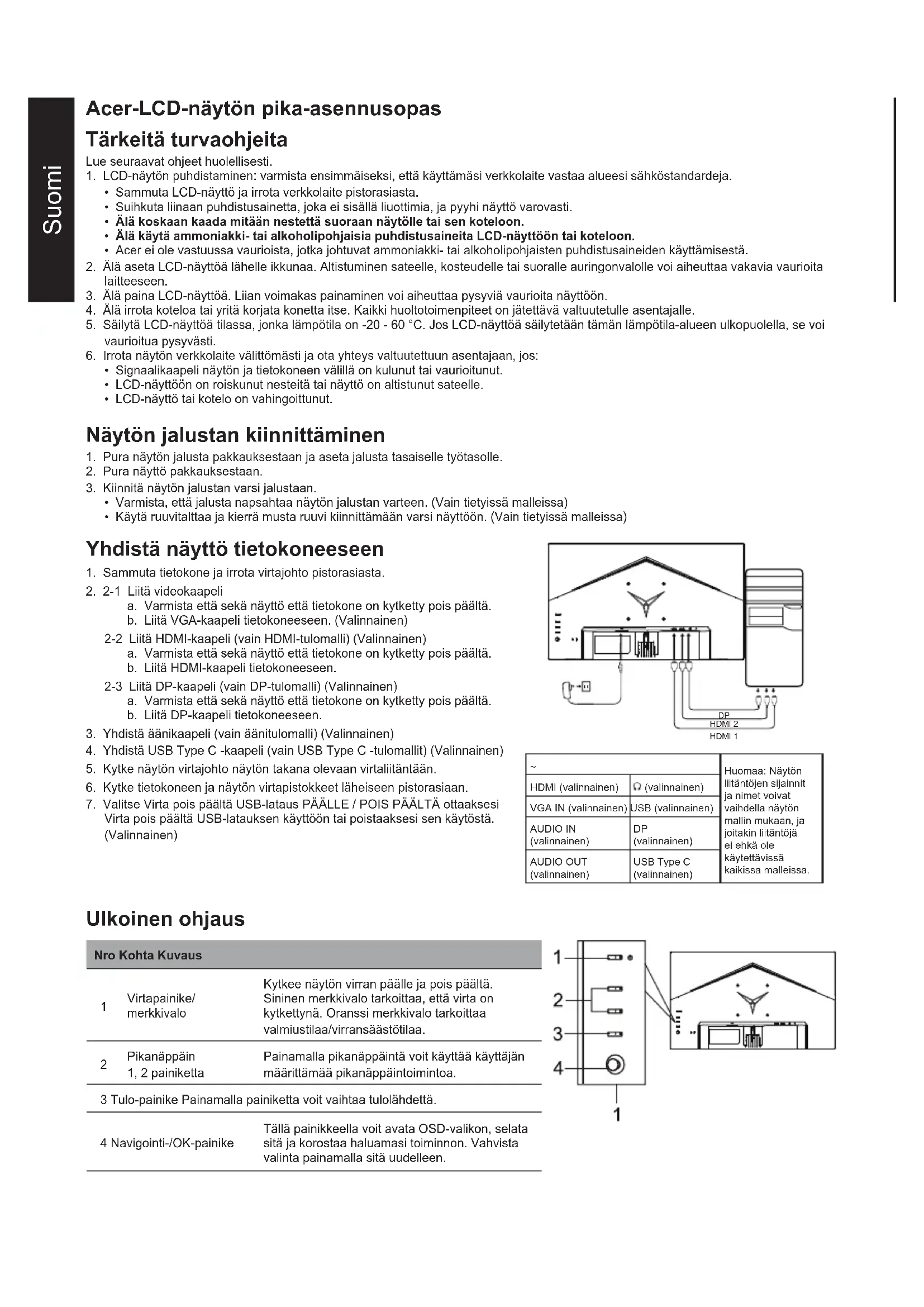

Acer-LCD-näytön pika-asennusopas
Tärkeitä turvaohjeita
Lue seuraavat ohjeet huolellisesti.
- LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.
- Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.
- Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.
- Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.
- Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.
- Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä.
- Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.
- Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.
- Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.
- Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.
- Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:
- Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.
- LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.
• LCD-näyttö tai kotelo on vahingoittunut.
Näytön jalustan kiinnittäminen
- Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
- Pura näyttö pakkauksestaan.
- Kiinnitä näytön jalustan varsi jalustaan.
- Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)
- Käytä ruuvitaltaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa)
Yhdistä näyttö tietokoneeseen
- Sammuta tietokone ja irrota virtajohto pistorasiasta.
-
2-1 Liitä videokaapeli
a. Varmista että sekä näyttö että tietokone on kytketty pois päältä.
b. Liitä VGA-kaapeli tietokoneeseen. (Valinnainen)
2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (Valinnainen)
a. Varmista että sekä näyttö että tietokone on kytketty pois päältä.
b. Liitä HDMI-kaapeli tietokoneeseen.
2-3 Liitä DP-kaapeli (vain DP-tulomalli) (Valinnainen)
a. Varmista että sekä näyttö että tietokone on kytketty pois päältä.
b. Liitä DP-kaapeli tietokoneeseen. -
Yhdistä äänikaapeli (vain äänitulomalli) (Valinnainen)
-
Yhdistä USB Type C -kaapeli (vain USB Type C -tulomallit) (Valinnainen)
-
Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
-
Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
-
Valitse Virta pois päältä USB-lataus PÄÄLLE / POIS PÄÄLTÄ ottaaksesi Virta pois päältä USB-latauksen käyttöön tai poistaaksesi sen käytöstä. (Valinnainen)
| HDMI (valinnainen) | Ω (valinnainen) | |
| VGA IN (valinnainen) | USB (valinnainen) | |
| AUDIO IN (valinnainen) | DP (valinnainen) | |
| AUDIO OUT (valinnainen) | USB Type C (valinnainen) | |
Ulkoinen ohjaus
| Nro Kohta Kuvaus | ||
| 1 | Virtapainike/merkkivalo | Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa. |
| 2 | Pikanäppäin 1, 2 painiketta | Painamalla pikanäppäintä voit käyttää käyttäjän määrittämää pikanäppäintoimintoa. |
| 3 | Tulo-painike Painamalla painiketta voit vaihtaa tulolähdettä. | |
| 4 | Navigointi-/OK-painike | Tällä painikkeella voit avata OSD-valikon, selata sitä ja korostaa haluamasi toiminnon. Vahvista valinta painamalla sitä uudelleen. |
FCC-lausunto
Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.
Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häirön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:
- Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
- Lisää laitteen ja vastaanottimen välistä etäisyyttä.
- Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
- Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.
Huomaa
Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.
Huomaa: suojattu kaapeli
Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.
Huomaa: oheislaitteet
Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.
Huomaa
Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.
Käyttöolosuhteet
Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö.
Huomaa: Käyttö Kanadassa
CAN ICES-003(B)/NMB-003(B)
Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin"
Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen.
Käytöstä poistettujen laitteiden hävittäminen EU:n alueella
Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.
CE-vaatimustenmukaisuusvakuutus
Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen, EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.
Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.
TEKNISET TIEDOT
| LCD-paneeli | Järjestelmä TFT-värinestekidenäyttö | |
| Koko 27" L (69 cm) | ||
| Kuvapisteväli 0,311 mm (V) x 0,311 mm (P) | ||
| Kirkkaus 250 cd/m | ^2 (tyypillinen) | |
| Kontrasti 100 000 000:1 enint. (ACM) | ||
| Katselukulma 178° (V) 178° (P) (CR=10) | ||
| Vasteaika 2 ms (harmaa-harmaa), 0,5 ms (harmaa-harmaa, min.) | ||
| Paneelityyppi VA | ||
| Vaakataajuus | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| Pystytaajuus | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Näyttövärit 16,7 milj. väriä | ||
| Pikselikello | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Enimmäisresoluutio | HDMI: 1920 x 1080 @ 165 HzDP: 1920 x 1080 @ 165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Virrankulutus | Päällä-tila 25 W (tyypillinen) | |
| Lepotila 0,5 W (tyypillinen) | ||
| Pois 0,3 W (tyypillinen) | ||
| Tuloliitäntä | HDMI (vain malli, jossa HDMI-sisääntulo) (valinnainen)DP (vain DP-tulomalli) (valinnainen) | |
| Videon tulosignaali | DP (vain DP-tulomalli) (valinnainen)HDMI (vain malli, jossa HDMI-sisääntulo) (valinnainen) | |
| Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen) | ||
| Näyttöruudun enimmäiskoko | Vaakasuunta: 598 mmPystysuunta: 336 mm | |
| Virtalähde TULO: 100–240 V ~ 50/60 Hz | ||
| Ympäristön huomioitavat seikat | Käyttölämpötila: 0° – 40°CSälytyslämpötila: -20° – 60°CKäyttöilmankosteus: 20 – 80 % | |
| Mitat | 614,7 (L) x 456,1 (K) x 240,7 (S) mm | |
| Paino (netto) | 3,80 kg (netto) | |
| Mekaaniset tiedot | Kallistus: -5° – +15°Kääntö: EIKorkeussäätö: EISuunnan kääntö: EIlrotettava jalusta: Kyllä | |
| Ulkoiset hallintalaitteet | Kytkin/painikkeet | Virtapainike TuloPikanäppäin 1 Valikko/Navigointi/OKPikanäppäin 2 |
| Toiminnot | Kirkkaus Virkist.taaj.numKontrasti Ultra-matala latenssiAlhainen sininen valo TähtäyspisteMustan vahvistus KieliACM AikakatkaisuHDR LäpinäkyvyysSuperterävyys Lukitse OSDGamma TuloVärin lämpöisyys Autom. lähdeTilat LaajakuvaVäriavaruus PikanäppäinmääritysHarmaasävytila DDC/CH6-aksel. sävy HDMI-mustan taso6-aksel. satur. Pika-aloitustilaÄänenvoim InformaatioMykistä Nollaa kaikki asetuks.YlivaihdeFreeSync PremiumVRB | |
| Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan. | ||
