XZ242QP - Näyttö ACER - Ilmainen käyttöohje ja opas

Merkki	Acer
Malli	XZ242QP
Tuotetyyppi	LCD-näyttö
Näytön koko	23,6 tuumaa (60 cm)
Maksimiresoluutio	1920 x 1080 @ 144 Hz (HDMI2/DP)
Virkistystaajuus	Jopa 144 Hz
Vasteaika	4 ms (GtG)
Paneelityyppi	VA
Kirkkaus	400 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 maks. (DCR)
Kuvakulma	178° vaaka / 178° pysty
Liitännät	2x HDMI, 1x DisplayPort, äänilähtö
Sisäiset kaiuttimet	2 x 3 W
Tekniikat	FreeSync, HDR, Light Blue, Black Boost, tähtäinpiste
Mitat (jalustalla)	534 x 516-396 x 234 mm
Nettopaino	4,2 kg
Korkeudensäätö	120 mm ±5 mm
Kallistus	-5°...+25°
Kääntyvä	360°
Virransyöttö	DC 12 V, 5 A (verkkolaite)
Teho (käynnissä)	34 W (tyypillinen)
Teho (valmiustila)	0,5 W
Huolto ja puhdistus	Sammuta, irrota pistoke, käytä pehmeää liinaa ilman ammoniakkia tai alkoholia
Turvallisuus	Älä avaa, säilytä -20°C...60°C välillä
Seinäkiinnitys	VESA (irrotettava tuki)

Usein kysytyt kysymykset - XZ242QP ACER

Kuinka puhdistaa Acer XZ242QP -näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle ja pyyhi varovasti näyttöä. Älä koskaan käytä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitkä kaapelit ovat mukana laatikossa?

Näyttö toimitetaan virtajohdon, verkkolaitteen, HDMI-kaapelin (valinnainen), DisplayPort-kaapelin (valinnainen) ja pika-aloitusoppaan kanssa.

Kuinka FreeSync-tekniikka aktivoidaan?

FreeSync on käytettävissä HDMI- tai DP-porttien kautta. Varmista, että grafiikkalähteesi on yhteensopiva ja ota asetus käyttöön näytön OSD-valikosta (Asetukset tai Peli). Se säätää virkistystaajuutta dynaamisesti saumattoman kokemuksen takaamiseksi.

Mikä on maksimiresoluutio ja -virkistystaajuus?

Maksimiresoluutio on 1920 x 1080 ja virkistystaajuus jopa 144 Hz HDMI2:n tai DisplayPortin kautta. HDMI1:llä raja on 120 Hz.

Kuinka säätää näytön korkeus?

Näyttö on varustettu 120 mm ±5 mm korkeudensäätimellä. Vedä tai työnnä näytön yläosaa pitäen jalustasta kiinni säätääksesi korkeutta haluamaksesi.

Voidaanko näyttö kiinnittää seinään?

Kyllä, tuki on irrotettava (irrotettava jalka) ja näyttö on yhteensopiva VESA-seinäkiinnikkeiden kanssa. Katso pika-aloitusoppaasta jalan poisto-ohjeet.

Mitä tehdä, jos kuvaa ei tule liittämisen jälkeen?

Tarkista, että signaalikaapeli (HDMI/DP) on kunnolla kytketty ja että näyttö on päällä. Varmista, että valittu tulolähde vastaa käytettyä porttia (OSD-valikon lähdepainikkeen kautta). Jos ongelma jatkuu, käynnistä tietokone uudelleen.

Mikä on virrankulutus valmiustilassa?

Virrankulutus valmiustilassa on 0,5 W (tyypillinen). Sammutettuna se on myös 0,5 W. Säästääksesi energiaa, irrota verkkolaite.

Kuinka puhdistaa näytön runko tai kehys?

Käytä pehmeää, hieman kosteaa liinaa (vettä) rungon ja jalan pyyhkimiseen. Älä käytä voimakkaita kemikaaleja, ammoniakkia tai alkoholia. Vältä nesteiden pääsyä aukkoihin.

Mistä löydän täydellisen käyttöoppaan?

Täydellinen opas on ladattavissa ilmaiseksi PDF-muodossa Acerin tukisivustolta tai notice-facile.com-sivustolta. Se sisältää 113 sivua, joilla käsitellään asennusta, OSD-asetuksia ja teknisiä tietoja.

KÄYTTÖOHJE XZ242QP ACER

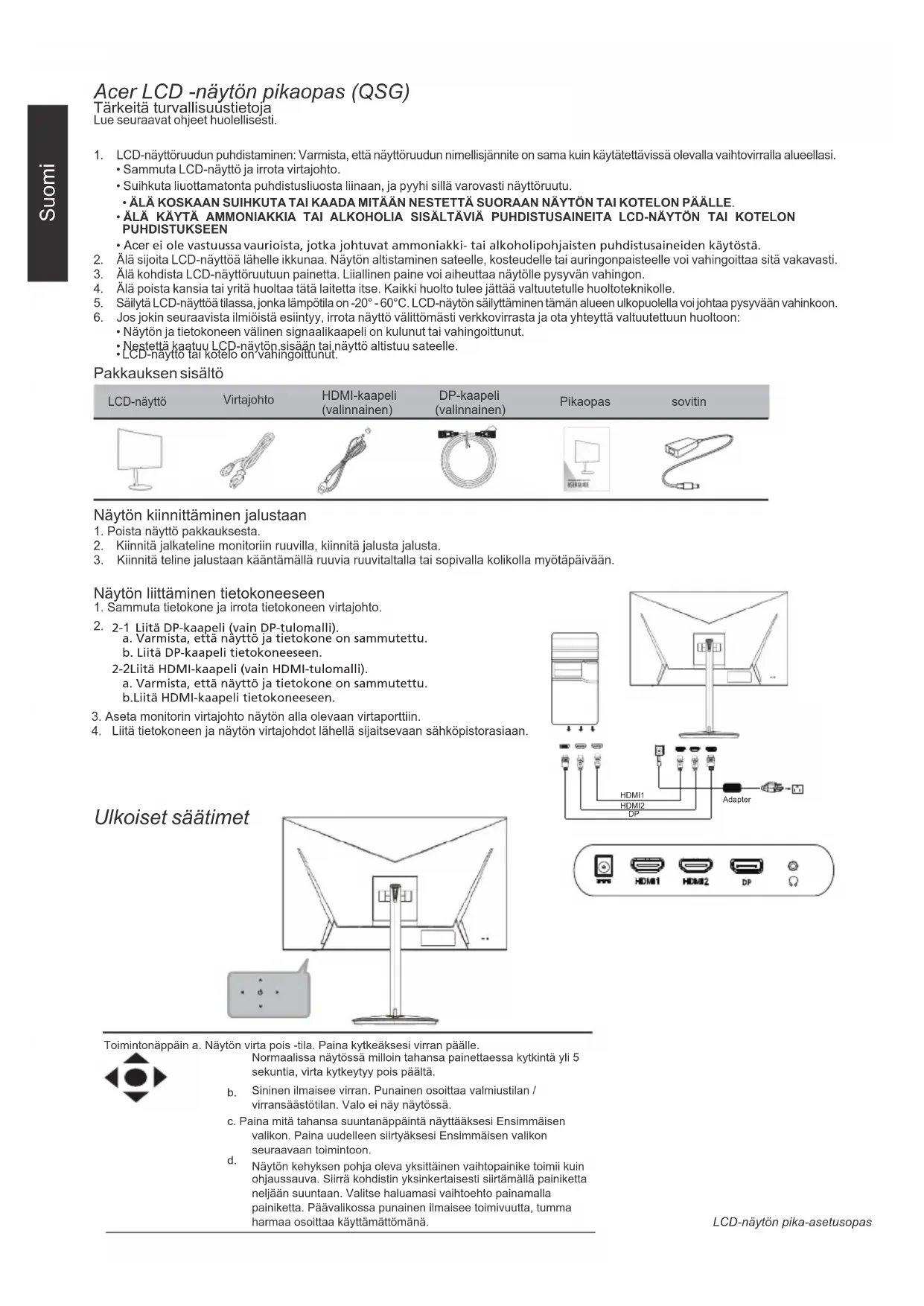

Acer LCD -näytön pikaopas (QSG)

Tärkeitä turvallisuustietoja

Lue seuraavat ohjeet huolellisesti.

1. LCD-näyttöruudun puhdistaminen: Varmista, että näyttöruudun nimellisjännite on sama kuin käytätettävissä olevalla vaihtovirralla alueellasi.

2. Sammuta LCD-näyttö ja irrota virtajohto.

3. Suihkuta liuottamatonta puhdistusliuosta liinaan, ja pyyhi sillä varovasti näyttöruutu.

- ÄLÄ KOSKAAN SUIHKUTA TAI KAADA MITÄÄN NESTETTÄ SUORAAN NÄYTÖN TAI KOTELON PÄÄLLE.

- ÄLÄ KÄYTÄ AMMONIAKKIA TAI ALKOHOLIA SISÄLTÄVIÄ PUHDISTUSAINEITA LCD-NÄYTÖN TAI KOTELON PUHDISTUKSEEN

- Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

1. Älä sijoita LCD-näyttöä lähelle ikkunaa. Näytön altistaminen sateelle, kosteudelle tai auringonpaisteelle voi vahingoittaa sitä vakavasti.
2. Älä kohdista LCD-näyttöruutuun painetta. Liallinen paine voi aiheuttaa näytölle pysyvän vahingon.
3. Älä poista kansia tai yritä huoltaa tätä laitetta itse. Kaikki huolto tulee jättää valtuutetulle huoltoteknikolle.
4. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20° - 60°C. LCD-näytön säilyttäminen tämän alueen ulkopuolella voi johtaa pysyvään vahinkoon.

5. Jos jokin seuraavista ilmiöistä esiintyy, irrota näyttö välittömästi verkkovirrasta ja ota yhteyttä valtuutettuun huoltoon:

6. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vahingoittunut.

7. Nestettä kaatuu LCD-näytön.sisään tai.näyttö altistuu sateelle.
   • LCD-haytto tai kotelo on'vahingoittunut.

Pakkauksen sisältö

LCD-näyttö	Virtajohto	HDMI-kaapeli(valinnainen)	DP-kaapeli(valinnainen)	Pikaopas	sovitin

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksesta.
2. Kiinnitä jalkateline monitoriin ruuvilla, kiinnitä jalusta jalusta.
3. Kiinnitä teline jalustaan kääntämällä ruuvia ruuvitaltalla tai sopivalla kolikolla myötäpäivään.

Näytön liittäminen tietokoneeseen

1. Sammuta tietokone ja irrota tietokoneen virtajohto.
2. 2-1 Liitä DP-kaapeli (vain DP-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä DP-kaapeli tietokoneeseen.

2-2Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.
b.Liitä HDMI-kaapeli tietokoneeseen.

1. Aseta monitorin virtajohto näytön alla olevaan virtaporttiin.
2. Liitä tietokoneen ja näytön virtajohdot lähellä sijaitsevaan sähköpistorasiaan.

Ulkoiset säätimet

Toimintonäppäin a. Näytön virta pois -tila. Paina kytkeäksesi virran päälle.

Normaalissa näytössä milloin tahansa painettaessa kytkintä yli 5 sekuntia, virta kytkeytyy pois päältä.

b. Sininen ilmaisee virran. Punainen osoittaa valmiustilan / virransäästötilan. Valo ei näy näytössä.
c. Paina mitä tahansa suuntanäppäintä näyttääksesi Ensimmäisen valikon. Paina uudelleen siirtyäksesi Ensimmäisen valikon seuraavaan toimintoon.
d. Näytön kehyksen pohja oleva yksittäinen vaihtopainike toimii kuin ohjaussauva. Siirrä kohdistin yksinkertaisesti siirtämällä painiketta neljään suuntaan. Valitse haluamasi vaihtoehto painamalla painiketta. Päävalikossa punainen ilmaisee toimivuutta, tumma harmaa osoittaa käyttämättömänä.

FreeSync (vain HDMI/DP): Antaa FreeSync-tuetun grafiikkalähtee säätää dynaamisesti virkistystaajuutta perustuen tyypilliseen sisällön kuvanopeuteen virtatehokasta, miltei tärinätöntä ja viiveetöntä näytön päivitystä varten.

Säädökset ja turvallisuushuomautukset

FCC-ilmoitukset

Tämä laite on testattu, ja sen on havaittu olevan FCC:n B-luokan digitaalilaitteille määrittämien rajoitusten osan 15 vaatimusten mukainen. Näiden rajoitusten tarkoitus on varmistaa, että laite on kohtuullisesti häiriösuojattu asuinhuoneistoissa käyttämistä varten. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle. Ei voida kuitenkaan täysin taata, ettei häiriöitä esiinny tietyssä asennuksessa. Jos tämä laite häiritsee haitallisesti radio- tai televisiovastaanottoa, mikä voidaan määrittää kytkemällä laite pois päältä ja takaisin päälle, voit yrittää poistaa häiriöiden muodostumisen suorittamalla yhden tai useita seuraavista toimista:

• Suuntaa vastaanottoantenni uudelleen.
• Siirrä laite kauemmas radio- tai TV-vastaanottimesta.
• Kytke laite pistorasiaan, joka kuuluu eri jakopiiriin kuin pistorasia, johon vastaanotin on kytketty.
• Kysy neuvoa laitteen myyjältä tai kokeneelta radio- tai TV-asentajalta.

CE-yhdenmukaisuusilmoitus

Acer Inc., ilmoittaa täten, että tämä LCD-näyttö on EMC-direktiivin 2014/30/EU, matalajännitedirektiivin 2014/35/EU ja RoHS-direktiivin 2011/65/EY olennaisten vaatimusten ja muiden asiaankuuluvien lisäysten mukainen ja energiaan liittyvien tuotteiden ekologisen suunnittelun vaatimuksille asetettavia puitteita koskevan direktiivin 2009/125/EY mukainen.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla, jotta EMC-säännökset täyttyvät.

Huomautus: Oheislaitteet

Vain varmennetusti luokan B vaatimusten mukaisia oheislaitteita (tulo/lähtölaitteet, päätteet, tulostimet, jne.) voi liittää tähän laitteeseen. Varmentamattomien oheislaitteiden käyttö johtaa todennäköisesti häiriöihin radio- ja TV-vastaanotossa.

Varoitus

Muutokset tai mukautukset, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä Federal Communications Commissionin käyttäjälle myöntämän oikeuden käyttää tätä tuotetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdön alainen: (1) tämä laite ei aiheuta haitallista häiriötä ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa.

Huomautus: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-normin mukainen.

Käyttäjän elektroniikkajätteen hävittäminen yksityistalouksissa Euroopan unionissa

Tämä symbolituotteessa tai sen pakkauksessa ilmaisee, että tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Sen sijaan on sinun vastuullasi hävittää oma elektroniikkajätteesi toimittamalla se siihen erityisesti varattuun sähkö- ja elektroniikkalaiteromun kierrätyspisteeseen. Keräämällä ja kierrättämällä elektroniikkaromun sen käyttöiän päässä erityisissä keräyspisteissä autamme säästämään luonnonvaroja ja varmistamaan, että romu kierrätetään tavalla, joka suojelee ihmisen ja ympäristön terveyttä. Saadaksesi lisätietoja, mihin voit jättää elektroniikkaromusi kierrätettäväksi, ota yhteyttä paikallisviranomaisiin, kotitaloutesi jätehuollosta vastaavaan yritykseen tai liikkeeseen, josta ostit tuotteen.

Jotta monitori ei vahingoitu, Älä nosta näyttöä sen jalustasta.

Acer-näyttö on tarkoitettu elektronisista laitteista saatujen tietojen video-ja visuaaliseen näyttämiseen.

TEKNISET TIEDOT

Mallin nimi	Versio	XZ242Q
LCD-paneeli Järjestelmä		TFT väri-LCD
	Koko	23.6"(60cm)
	Pikselietäisyys	0.27156mm
	Kirkkaus	400 nitsiä (tyyp.)
	Kontrasti	100000000:1 Maks (DCR)
	Katsottavissa oleva kulma	CR>10; R/L:178 U/D:178
	Vasteaika	4ms (G:stä G:hen)
	Paneelityyppi	VA
	Vaakataajuus	HDMI1:15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz
	Pystytaajuus	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
kaiutin		3W X 2
Audio		Äänilähtö (vain äänilähtö) -malli
Näyttövärit		16,7 miljoonaaväriä
Pikselikello		35.3MHz
Maksimi kuvatarkkuus		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug & Play		VESA DDCCI/DDC2B
Energiatehokkuusluokka		A
*Vuotuinen energiankulutus		28kWh (HDMI-tulomoduulille)
Virrankulutus Päällä-tila		34W
	Lepotila	0,5 W (tyyp.)
	Pois päältä -tila	0,5 W (tyyp.)
Tuloliitin		HDMI1HDMI2DP
Tulovideosignaali		HDMI (vain HDMI-keskitinmalli)DP (vain DP-keskitinmalli)
Maksiminäyttökoko		Vaaka: 521.4mmPysty: 293.3 mm
Virtalähde		DC 12V 5A
Ympäristötekijät		Käyttölämpötila: 0° - 40°CSäilytyslämpötila: -20° - 60°CKäyttökosteus: 10% - 85%
Mitat		534(L)x516-396(K)x234(S) mm
Paino (netto)		4.2kg
Mekanismin tekniset tiedot		Kallistus: -5° - + 25° Kääntö: ElKäännettävä: 360° Irrotettava jalka jalusta: KylläKorkeussäälö: 120mm ± 5mm
Ulkoiset säätimet:	Toiminnot	Kirkkaus KieliKontrasti OSD-aikakatkaisuBlack Boost läpinäkyvyysSininen valo Päivitysnopeus NumeroACM OSD-lukitusHDR PanosSuper terävyys Automaattinen lähdeGamma DP-muotoVänilämpötila Lasja tliaTilat PIP / PBPVäriavaruus Hot Key AssignmentHarmaasävy-tila DDC / CI6-akselinen sävy HDMI-musta laso6-akselinen kyllästletty PikakäynnistystilaTilavuusMykkäYli ajaaFreeSyncTavoitepiste
*All specifications are subject to change without notice.*Annual energy consumption is calculated using the typical power consumption 4 hours per day, 365 days per year.
Säädöstenmukaisuus

Hae Acer-tuotteen käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta.
