XZ242QP - Monitor ACER - Tasuta kasutusjuhend

Mark	Acer
Mudel	XZ242QP
Toote tüüp	LCD monitor
Ekraani suurus	23,6 tolli (60 cm)
Maksimaalne eraldusvõime	1920 x 1080 @ 144 Hz (HDMI2/DP)
Värskendussagedus	Kuni 144 Hz
Reageerimisaeg	4 ms (GtG)
Paneeli tüüp	VA
Heledus	400 cd/m² (tüüpiline)
Kontrastsus	100 000 000:1 max (DCR)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Ühenduvus	2x HDMI, 1x DisplayPort, heliväljund
Sisseehitatud kõlarid	2 x 3 W
Tehnoloogiad	FreeSync, HDR, Light Blue, Black Boost, Sihtimispunkt
Mõõtmed (koos alusega)	534 x 516-396 x 234 mm
Netokaal	4,2 kg
Kõrguse reguleerimine	120 mm ±5 mm
Kallutamine	-5° kuni +25°
Pööratav	360°
Toide	Alalisvool 12 V, 5 A (toiteadapter)
Tarbimine (töörežiim)	34 W (tüüpiline)
Tarbimine (ooterežiim)	0,5 W
Hooldus ja puhastus	Lülitage välja, ühendage lahti, kasutage pehmet lappi ilma ammoniaagi või alkoholita
Ohutus	Mitte avada, hoida temperatuuril -20°C kuni 60°C
Seinale kinnitamine	VESA (eemaldatav alus)

Korduma kippuvad küsimused - XZ242QP ACER

Kuidas puhastada Acer XZ242QP monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastuslahust pehmele lapile ja pühkige ekraani õrnalt. Ärge kunagi kasutage ammoniaagi või alkoholiga tooteid.

Millised kaablid on karbis?

Monitor tarnitakse koos toitejuhtme, adapteri, HDMI-kaabli (valikuline), DisplayPort-kaabli (valikuline) ja kiirjuhendiga.

Kuidas aktiveerida FreeSync tehnoloogia?

FreeSync on saadaval HDMI või DP portide kaudu. Veenduge, et teie graafikaallikas on ühilduv, ja lubage valik monitori OSD menüüs (seadete või mängu all). See kohandab dünaamiliselt värskendussagedust sujuvaks kogemuseks.

Milline on maksimaalne eraldusvõime ja värskendussagedus?

Maksimaalne eraldusvõime on 1920 x 1080 ja värskendussagedus kuni 144 Hz HDMI2 või DisplayPorti kaudu. HDMI1 korral on piir 120 Hz.

Kuidas reguleerida monitori kõrgust?

Monitoril on kõrguse reguleerimine 120 mm ±5 mm. Tõmmake või lükake ekraani ülemist osa, hoides alust, et reguleerida kõrgust vastavalt soovile.

Kas monitori saab seinale kinnitada?

Jah, alus on eemaldatav (jala saab lahti võtta) ja monitor on ühilduv VESA seinakinnitustega. Vaadake kiirjuhendit jala eemaldamise juhiste saamiseks.

Mida teha, kui pärast ühendamist ekraanile midagi ei ilmu?

Kontrollige, et signaalkaabel (HDMI/DP) on korralikult ühendatud ja monitor on sisse lülitatud. Veenduge, et valitud sisendallikas vastab kasutatavale pordile (OSD menüü allika nupu kaudu). Kui probleem püsib, taaskäivitage arvuti.

Milline on elektritarbimine ooterežiimis?

Ooterežiimi tarbimine on 0,5 W (tüüpiline). Väljalülitatud režiimis on samuti 0,5 W. Täiendavaks energiasäästuks ühendage toiteadapter lahti.

Kuidas puhastada monitori korpust või raami?

Kasutage kergelt niisket (vett) pehmet lappi raami ja jala pühkimiseks. Ärge kasutage tugevaid kemikaale, ammoniaaki ega alkoholi. Vältige vedeliku sattumist avadesse.

Kust leida täielikku kasutusjuhendit?

Täielik juhend on saadaval tasuta PDF-allalaadimisena Aceri tugilehel või notice-facile.com. See sisaldab 113 lehekülge, mis kirjeldavad paigaldamist, OSD seadeid ja spetsifikatsioone.

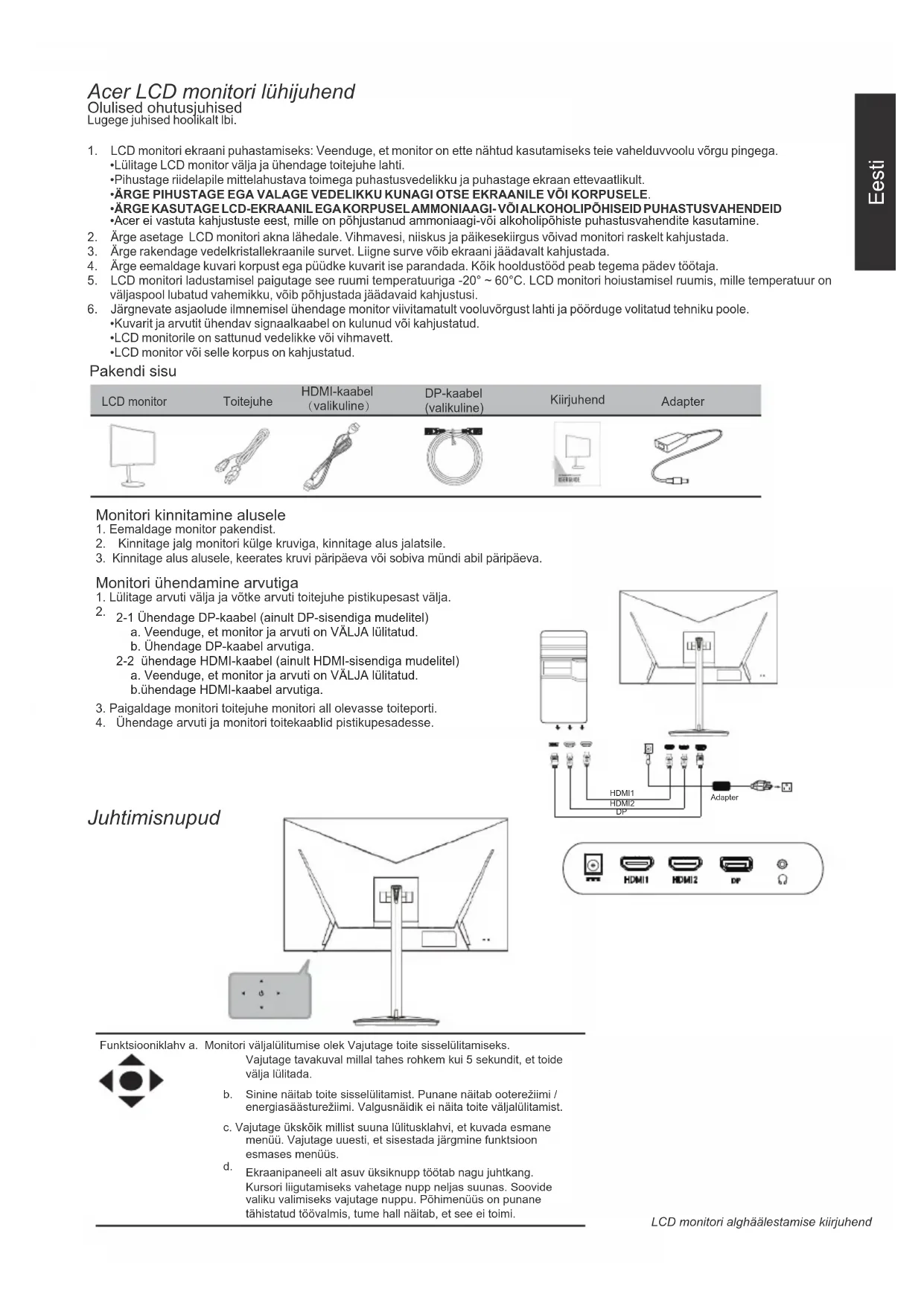

KASUTUSJUHEND XZ242QP ACER

1. LCD monitori ekraani puhastamiseks: Veenduge, et monitor on ette nähtud kasutamiseks teie vahelduvvoolu võrgu pingega.

• Lülitage LCD monitor välja ja ühendage toitejuhe lahti.

•Pihustage riidelapile mittelahustava toimega puhastusvedelikku ja puhastage ekraan ettevaatlikult.

-ÄRGE PIHUSTAGE EGA VALAGE VEDELIKKU KUNAGI OTSE EKRAANILE VÖI KORPUSELE.

-ÄRGE KASUTAGE LCD-EKRAANIL EGA KORPUSEL AMMONIAAGI-VÖIALKOHOLIPÖHISEID PUHASTUSVAHENDEID

•Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge asetage LCD monitori akna lähedale. Vihmavesi, niiskus ja päikesekirgus võivad monitori raskelt kahjustada.

2. Ärge rakendage vedelkristallekraanile survet. Liigne surve võib ekraani jäädavalt kahjustada.

3. Ärge eemaldage kuvari korpust ega püüdke kuvarit ise parandada. Kõik hooldustööd peab tegema pädev töötaja.

4. LCD monitori ladustamisel paigutage see ruumi temperatuuriga -20° \~ 60°C. LCD monitori hoiustamisel ruumis, mille temperatuur on väljaspool lubatud vahemikku, võib põhjustada jäädavaid kahjustusi.

5. Järgnevate asjaolude ilmnemisel ühendage monitor viivitamatult vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

- Kuvarit ja arvutit ühendav signaalkaabel on kulunud või kahjustatud.

•LCD monitorile on sattunud vedelikke või vihmavett.

•LCD monitor või selle korpus on kahjustatud.

Pakendi sisu

LCD monitor	Toitejuhe	HDMI-kaabel(valikuline)	DP-kaabel(valikuline)	Kiirjuhend	Adapter

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg monitori külge kruviga, kinnitage alus jalatsile.
3. Kinnitage alus alusele, keerates kruvi pāripäeva või sobiva mündi abil pāripäeva.

Monitori ühendamine arvutiga

1. Lülitage arvuti välja ja võtke arvuti toitejuhe pistikupesast välja.
2. 2-1 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage DP-kaabel arvutiga.

2-2 ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b.ühendage HDMI-kaabel arvutiga.

1. Paigaldage monitori toitejuhe monitori all olevasse toiteporti.

2. Ühendage arvuti ja monitori toitekaablid pistikupesadesse.

Juhtimisnupud

Funktsiooniklahv a. Monitori väljalülitumise olek Vajutage toite sisselülitamiseks.

Vajutage tavakuval millal tahes rohkem kui 5 sekundit, et toide välja lülitada.

b. Sinine näitab toite sisselülitamist. Punane näitab ooterežiimi / energiasäästurežiimi. Valgusnäidik ei näita toite väljalülitamist.
c. Vajutage ükskõik millist suuna lülitusklahvi, et kuvada esmane menüü. Vajutage uuesti, et sisestada järgmine funktsioon esmases menüüs.
d. Ekraanipaneeli alt asuv üksiknupp töötab nagu juhtkang. Kursori liigutamiseks vahetage nupp neljas suunas. Soovide valiku valimiseks vajutage nuppu. Põhimenüüs on punane tähistatud töövalmis, tume hall näitab, et see ei toimi.

FreeSync (ainult HDMI/DP): Võimaldab FreeSynci toega graafikasignaal allikatel ekraani värskendussagedust dünaamiliselt reguleerida olenevalt tüüpilisest kaadrisagedusest, et saavutada energiatõhusam, praktiliselt ootevaba ja väga sujuv kuvauuendus.

Eeskirjad ja ohutusteated

FCC teated

Testimisel on tuvastatud, et seade vastab FCC reeglite 15. jaotises esitatud piirangutele B-klassi digitaalseadmete osas. Need piirangud on ette nähtud elumajades asuvatele seadmetele piisava kaitse tagamiseks kahjulike häirete eest. See seade genereerib, kasutab ja vöib kiirata raadiosageduslikku energiat ja kui seadet ei paigaldata ega kasutata vastavalt juhistele, vöib see kaasa tuua kahjulikke häireid raadiosides.

Sellegipoolest ei ole mingit tagatist, et möne seadme paigaldamisel häireid ei esine. Kui seade põhjustab kahjulikke häireid raadio- või telesaadete vastu võtmisel, mida saab kindlaks teha seadet sisse ja välja lülitades, võib kasutaja proovida häiret kõrvaldada, kasutades ühte või mitut järgnevaist meetmeist.

• Muutke vastuvõtuantenni suunda või asukohta.
• Suurendage kaugust seadme ja vastuvõtja vahel.
• Ühendage seade pistikusse, mis asuberinevas vooluringis kui vastuvõtja.
• Abi saamiseks võtke ühendust müüjaga või kogenud raadio-/teletehnikuga.

EÜ vastavusdeklaratsioon

Acer Inc. kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühilduvuse direktiivi 2014/30/EU, madalpinge direktiivi 2014/35/EU, RoHS direktiivi 2011/65/Eü peamistele nõuetele ja teiste asjakohaste sätetenõuetele ning direktiivi 2009/125/EÜ nõuetele, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks.

Märkus. Varjestatud kaablid

Kõik ühendused teiste seadmetega peavad olema tehtud varjestatud kaablitega, et tagada vastavust elektromagnetilise ühilduvuse eeskirjadega.

Märkus. Välisseadmed

Sellele seadmele võib ühendada vaid neid välisseadmeid (sisend/väljundseadmed, terminalid, printerid jne), mis on serditud B-klassi piirangutele vastavuse osas. Sertimata välisseadmete kasutamine võib tõenäoliselt põhjustada häired raadio- ja telesaadete vastuvõtul.

Ettevaatust!

Selles seadmes tehtud muudatused või ümberehitused, mis ei ole sõnaselgelt Föderaalse Sidekomisjoni (FCC) poolt heaks kiidetud, võtavad kasutajal õiguse seda seadet kasutada.

Kasutustingimused

See seade vastab FCC eeskirjade 15. jaotises esitatud nõuetele. Seade peab vastama kahele järgmisele tingimusele: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma kõiki häired, kaasa arvatud häireid, mis võivad põhjustada soovimatute operatsioonide teostamist.

Märkus. Kanada kasutajatele

See B-klassi digitaalseade vastab Kanada normidele ICES-003.

Kasutusest kõrvaldatud seadmete utiliseerimine Euroopa Liidus.

See sümbol tootel või toote pakendil tähendab, et seadet ei tohi panna olmeprügi hulka. Teie kohustus on anda kasutusest kõrvaldatud seade kogumispunkti, mis on ette nähtud elektri- ja elektroonikaseadmete ümber töötlemiseks. Kasutusest kõrvaldatud seadmete kogumine ja ümber töötlemine aitab loodusressursse kokku hoida ja tagab, et need töödeldakse ümber viisil, mis ei ole ohtlik inimeste tervisele ja looduskeskkonnale. Teavet selle kohta, kuhu te saate oma kasutatud seadmed üle anda, saate kohalikust omavalitusest, oma piirkonna jäätmekäitlejalt või kauplusest, kust te seadme ostsite.

Et vältida monitori kahjustamist, ärge töstke monitori baasi.

Acer monitori on puhatakse video ja visuaalne kuvamine teavet elektrooniliste seadmete.

TEHNILISED ANDMED

Mudeli tähis	Versija	XZ242Q
LCD-paneel Juhtsüsteem		LCD-kuvar TFT-tehnoloogial põhinev
	Suurus	23.6"(60cm)
	Pikslitihedus	0.27156mm
	Heledus	400 nit (tüüp.)
	Kontrastsus	Max 100000000:1 (DCR)
	Vaatenurk	CR >10; R/L:178 U/D:178
	Reaktsiooniaeg	4 ms (G-G)
	Paneeli tüüp	VA
	Horisontaalsagedus	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz
	Vertikaalsagedus	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Kõneleja		3W x 2
Audio		Audio väljund (ainult audio väljund) mudel
Värvide arv		16,7 miljonit värvi
Punkti taktsagedus		35.3MHz
Max eraldusvõime		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Automaatselt häälestuv		VESA DDCCI/DDC2B
Energialõhususe klass		A
*Aastane energiakulu		28kWh (HDMI-sisendmudellile)
Võimsustarve Tõörežim		34W
	Ooterežim	0,5 W (tüüpiline)
	Välja lülitatud	0,5 W (tüüpiline)
Sisendlitmik		HDMI1HDMI2DP
Video sisendsignaal		HDMI (ainult HDMI-jaoturiga mudel)DP(ainult DP-jaoturiga mudel)
Maksimaalne ekraani mõõt		Horisontaalne: 521.4mmVertikaalne: 293.3mm
Toitevõrk		DC12V 5A
Ümbritseva keskkonna tingimused		Töötemperatuur: 0° kuni 40°CHoistamise temperatuur: -20°C kuni 60°CTööniskus: 10% kuni 85%
Mõõtmed		534 (L) x 516-396(K) x 234(S) mm
Mass (neto)		4.2kg
Mehaanilised omadused		Kallutus: -5° kuni + 25° Sild; EIPöördratas: 360° Eemaldatav jalg seisab: jahKõrguse reguleerimine: 120mm±5mm
Juhtimisnupud:	Funktsiooniklahvid	Heledus KeelKontrast OSD aegumineMust Boost LäbipaistvusSinina valgus Värskendussagedus NumACM OSD lukkHDR SisendSuper teravus Automaatne allikasGamma DP-vormingVärvi temp Lai režimRežimid PIP / PBVPärviruum Kirklahvi määramineHalliskaala režim DDC / CI6-teljeline loon HDMI must lase6-teljeline küllastunud KirkäivilusrežimMahtVaigistaÜle draiviFreeSyncEasmärk
*Kõik tehnilised andmed võivad muutuda ette teatamata.* Aastane energiakulu arvulatakse tüüpilist energiatarbimist 4 tundi päevas, 365 päeva aastas.
Vastavus seadustes sätestatud nõuetele

Acer i kasutusjuhendid ja muud dokumendid on saadaval Acer i veebilehel.
