| Značka | Acer |
| Model | XZ242QP |
| Typ produktu | LCD monitor |
| Velikost obrazovky | 23,6 palce (60 cm) |
| Maximální rozlišení | 1920 x 1080 @ 144 Hz (HDMI2/DP) |
| Obnovovací frekvence | Až do 144 Hz |
| Doba odezvy | 4 ms (GtG) |
| Typ panelu | VA |
| Jas | 400 cd/m² (typické) |
| Kontrast | 100 000 000:1 max (DCR) |
| Pozorovací úhel | 178° horizontální / 178° vertikální |
| Konektivita | 2x HDMI, 1x DisplayPort, audio výstup |
| Vestavěné reproduktory | 2 x 3 W |
| Technologie | FreeSync, HDR, Light Blue, Black Boost, Mířidlo |
| Rozměry (se stojánkem) | 534 x 516-396 x 234 mm |
| Hmotnost (netto) | 4,2 kg |
| Nastavení výšky | 120 mm ±5 mm |
| Náklon | -5° až +25° |
| Otočný | 360° |
| Napájení | DC 12 V, 5 A (síťový adaptér) |
| Spotřeba (v provozu) | 34 W (typické) |
| Spotřeba (pohotovostní režim) | 0,5 W |
| Údržba a čištění | Vypněte, odpojte, použijte měkký hadřík bez čpavku a alkoholu |
| Bezpečnost | Neotvírejte, skladujte mezi -20 °C a 60 °C |
| Montáž na zeď | VESA (odnímatelný stojánek) |
Často kladené otázky - XZ242QP ACER
Dotazy uživatelů ohledně XZ242QP ACER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Monitor ve formátu PDF zdarma! Najděte svůj návod XZ242QP - ACER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. XZ242QP značky ACER.
NÁVOD K OBSLUZE XZ242QP ACER

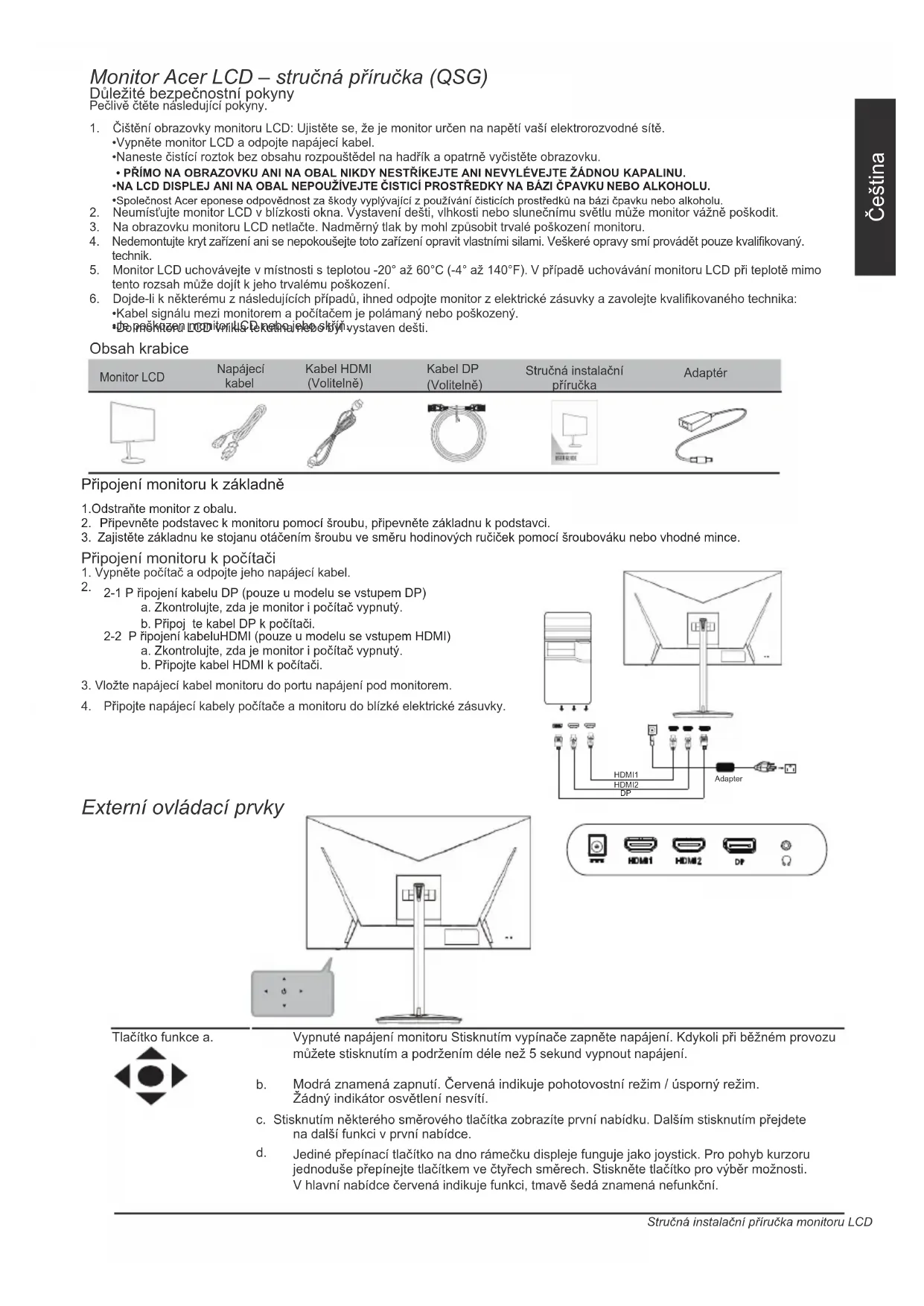

Monitor Acer LCD – stručná příručka (QSG)
Důležité bezpečnostní pokyny
Pečlivě čtěte následující pokyny.
- Čištění obrazovky monitoru LCD: Ujistěte se, že je monitor určen na napětí vaší elektrorozvodné sítě.
•Vypněte monitor LCD a odpojte napájecí kabel.
•Naneste čistící roztok bez obsahu rozpouštědel na hadřík a opatrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
•NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer eponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
-
Neumístujte monitor LCD v blízkosti okna. Vystavení dešti, vlhkosti nebo slunečnímu světlu může monitor vážně poškodit.
-
Na obrazovku monitoru LCD netlačte. Nadměrný tlak by mohl způsobit trvalé poškození monitoru.
-
Nedemontujte kryt zařízení ani se nepokoušejte toto zařízení opravit vlastními silami. Veškeré opravy smí provádět pouze kvalifikovaný. technik.
-
Monitor LCD uchovávejte v místnosti s teplotou -20° až 60°C (-4° až 140°F). V případě uchovávání monitoru LCD při teplotě mimo tento rozsah může dojít k jeho trvalému poškození.
-
Dojde-li k některému z následujících případů, ihned odpojte monitor z elektrické zásuvky a zavolejte kvalifikovaného technika:
•Kabel signálu mezi monitorem a počítačem je polámaný nebo poškozený.
• Dornáškazem Linnížníků Šeknějelého skýň vystaven dešti.
Obsah krabice
| Monitor LCD | Napájecí kabel | Kabel HDMI (Volitelně) | Kabel DP (Volitelně) | Stručná instalační příručka | Adaptér |
 |  |  |  |  |  |
Připojení monitoru k základně
1.Odstraňte monitor z obalu.
2. Připevněte podstavec k monitoru pomocí šroubu, připevněte základnu k podstavci.
3. Zajistěte základnu ke stojanu otáčením šroubu ve směru hodinových ručiček pomocí šroubováku nebo vhodné mince.
Připojení monitoru k počítači
- Vypněte počítač a odpojte jeho napájecí kabel.
- 2-1 P řipojení kabelu DP (pouze u modelu se vstupem DP)
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připoj te kabel DP k počítači.
2-2 P řipojení kabeluHDMI (pouze u modelu se vstupem HDMI)
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.
- Vložte napájecí kabel monitoru do portu napájení pod monitorem.
- Připojte napájecí kabely počítače a monitoru do blízké elektrické zásuvky.
Vypnuté napájení monitoru Stisknutím vypínače zapněte napájení. Kdykoli při běžném provozu můžete stisknutím a podržením déle než 5 sekund vypnout napájení.
b. Modrá znamená zapnutí. Červená indikuje pohotovostní režim / úsporný režim. Žádný indikátor osvětlení nesvítí.
c. Stisknutím některého směrového tlačítka zobrazíte první nabídku. Dalším stisknutím přejdete na další funkci v první nabídce.
d. Jediné přepínací tlačitko na dno rámečku displeje funguje jako joystick. Pro pohyb kurzoru jednoduše přepínejte tlačitkem ve čtyřech směrech. Štiskněte tlačitko pro výběr možnosti. V hlavní nabídce červená indikuje funkci, tmavě šedá znamená nefunkční.
FreeSync (pouze HDMI/DP): Umožňuje zdroji s podporou grafiky FreeSync dynamicky upravovat obnovovací frekvenci zobrazení podle frekvence snímku typického obsahu pro zobrazení, které je energeticky úsporné, téměř bez zadrhnutí a má nízké zpoždění.
Poznámky o předpisech a bezpečnosti
Poznámka ke směrnicím FCC
Toto zařízení bylo testováno a vyhovuje omezením pro digitální zařízení třídy B na základě části 15 směrnic FCC. Tato omezení jsou navržena tak, aby zajišťovala přiměřenou ochranu proti nežádoucímu rušení při normální instalaci. Zařízení vytváří, používá a může vyzařovat energii na rádiových frekvencích a pokud není nainstalováno a používáno podle pokynů, může způsobovat nevhodné rušení radiokomunikací.
V žádném případě však není možné zaručit, že v určité konkrétní situaci k rušení nedojde. Jestliže toto zařízení způsobí škodlivé zasahování do rádiového nebo televizního příjmu, což je možné zkontrolovat vypnutím nebo zapnutím zařízení, uživateli se doporučuje opravit zasahování jedním z následujících kroků:
- Přesměrujte nebo přemístěte přijímací anténu.
- Zvětšete vzdálenost mezi zařízením a přijímačem.
- Připojte zařízení do zásuvky v jiném obvodu, než je připojen přijímač.
- Požádejte o pomoc prodejce nebo zkušeného rádiového/televizního technika.
Prohlášení o shodě CE
Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťovych zařízeních a směrnice 2011/65/ES RoHS a směrnice 2009/125/EC s ohledem na vytvoření rámce pro stanovení požadavků ekodesignu pro produkt využívající energii.
Poznámka: stíněné kabely
Všechna připojení do jiných počítačových zařízení musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy EMC.
Poznámka: periferní zařízení
K tomuto zařízení lze připojit pouze periferní zařízení (vstupní a výstupní zařízení, terminály, tiskárny, atd.), která jsou certifikována a která vyhovují omezením pro zařízení třídy B. Při používání necertifikovaných periferních zařízení bude s velkou pravděpodobností docházet k rušení příjmu rozhlasového a televizního vysílání.
Upozornění
Změny nebo úpavy bez výslovného souhlasu výrobce mohou způsobit ztrátu uživatelské ochrany, zaručené Federálním údem pro komunikace (FCC), při provozu tohoto produktu.
Provozní podmínky
Toto zařízení vyhovuje Části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí snést jakékoli vnější rušení, včetně rušené způsobujícího nesprávnou funkci.
Poznámka: uživatelé v Kanadě
Toto digitální zařízení třídy B splňuje kanadské předpisy ICES-003.
Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU
Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Separovaný sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili.
Aby nedošlo k poškození monitoru, nezvednete monitor podle jeho základny.
Pro video a vizuální zobrazení informací získaných z elektronických zařízení se používá Monitor Acer.
SPECIFIKACE
| Označení modelu | Verze | XZ242Q | |
| Panel LCD Zobrazovací systém | Barevný TFT LCD | ||
| Velkost | |||
| Rozteč pixelů | |||
| Jas | |||
| Kontrast | |||
| Pozorovací úhel | |||
| Doba odezvy | |||
| Typ panelu | |||
| H/V frekvence | H-frekvence | HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz | |
| V-frekvence | HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz | ||
| mluvči | 3WX2 | ||
| Zvuk | Výstup zvuku (pouze výstup zvuku) | ||
| Zobrazované barvy | 16,7 millionu barev | ||
| Frekvence obrazových bodů | 35.3MHz | ||
| Maximální rozlišení | HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz; | ||
| Technologie Plug & Play | VESA DDCCI/DDC2B | ||
| Třída energetické účinnosti | A | ||
| *Roční spotřeba energie | 28kWh (pro vstupní model HDMI) | ||
| Příkon Režim Zapnuto | 34W | ||
| Režim spánku | 0,5 W (typ.) | ||
| Režim Vypnuto | 0,5W (typ.) | ||
| Vstupní konektor | HDMI1HDMI2DP | ||
| Vstup videosignálu | HDMI (Pouze model s rozbočovačem HDMI)DP (Pouze model s rozbočovačem DP) | ||
| Maximální velikost obrazovky | Horizontální: 521.4mmVertikální: 293.3 mm | ||
| Zdroj napájení | DC 12V 5A | ||
| Parametry prostředí | Provozní teplota: 0° až 40°CSkladovací teplota: -20° až 60°CProvozní vlhkost: 10% až 85% | ||
| Rozměry | 534($)x516-396(v)x234(h) mm | ||
| Hmotnost (čistá) | 4.2kg | ||
| Mechanismus | Naklápění: -5° až + 25° Otočné: 360° Nastavení výšky: 120mm±5mm Pivot: Ne Odnímatelný podstavec: Ano | ||
| Externí ovládací prvky: | Funkce | Jas Kontrast Black Boost Modré světlo ACM HDR Super ostrost Gamma Barva Teplota Režimy Barevný prostor Režim Stupně šedi 6-osý odstín 6osý sytost Objem | Ztlumit Přes disk FreeSync Cílový bod Jazyk Časový limit OSD Prühlednost Obnovovací frekvence Num Zámek OSD Vstup Automatický zdroj Formát DP Široký režim PIP / PBP Přírazení klávesové zkratky |
| * Všechny technické údaje mohou být změněny bez předchozího upozornění.* Roční spotřeba energie se vypočítá za použití typické spotřeby energie 4 hodiny denně, 365 dní ročně. | |||
| Soulad s předepisy | |||
Příručky a další dokumentaci k produktu Acer vyhledejte na oficiálním webu podpory společnosti Acer.
Stručný návod na spustenie LCD monitora Acer (QSG)
Dôležité bezpečnostné pokyny
•Vypnite LCD monitor a odpojte sietový kábel.
- Čistiaci roztok bez rozpustných vlastností nastriekajte na utierku a obrazovku jemne vyčistite.
• NIKDWESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA PUZDRO.
- NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA PUZDRO ŽIADNE ČPAVKOVÉ ANI ALKOHOLOVÉ ČISTIACE PROSTRIEDKY
- Odstráňte monitor z obalu.
- Nosilec za pritrditev na monitor pritrdite z vijakom, pritrdite podstavek na stojalo za noge.
- Pripevnite základňu k stojanu otáčaním skrutkovača alebo vhodnou mincou v smere hodinových ručičiek.
b. Modrá indikuje zapnutie. Červená indikuje úsporný režim / úsporný režim. Žiadny indikátor osvetlenia nesvieti.
c. Ak chcete zobrazit prvú ponuku, stlačením spínača prepnite do ľubovoľného smeru. Opätovným stlačením prejdete na d'alšiu funkciu v rámci ponuky funkcií.
d. Enotni preklopni gumb na dno zaslona deluje kot igralna palica. Če želite premakniti kazalec, preprosto preklopite gumb v štirih smereh. Pritisnite gumb, da izberete možnost želje. V glavnem meniju rdeča označuje delovanje, temno siva pa ne deluje.
