XZ242QP - 显示器 ACER - 免费用户手册

品牌	Acer
型号	XZ242QP
产品类型	LCD显示器
屏幕尺寸	23.6英寸（60厘米）
最大分辨率	1920 x 1080 @ 144 Hz（HDMI2/DP）
刷新率	高达144 Hz
响应时间	4 ms（GtG）
面板类型	VA
亮度	400 cd/m²（典型值）
对比度	100 000 000:1 最大（DCR）
视角	178° 水平 / 178° 垂直
连接性	2个HDMI，1个DisplayPort，音频输出
内置扬声器	2 x 3 W
技术	FreeSync、HDR、Light Blue、Black Boost、瞄准点
尺寸（含底座）	534 x 516-396 x 234 mm
净重	4.2 kg
高度调节	120 mm ±5 mm
倾斜	-5° 至 +25°
旋转	360°
电源	DC 12 V，5 A（电源适配器）
功耗（运行）	34 W（典型值）
功耗（待机）	0.5 W
维护与清洁	关闭电源，拔掉插头，使用不含氨和酒精的软布
安全	请勿打开，存放于-20°C至60°C之间
壁挂安装	VESA（可拆卸支架）

常见问题 - XZ242QP ACER

如何清洁Acer XZ242QP显示器的屏幕？

关闭显示器并拔掉电源线。将无溶剂清洁液喷在软布上，轻轻擦拭屏幕。请切勿使用含氨或酒精的产品。

包装盒中包含哪些线缆？

显示器随附电源线、适配器、HDMI线（可选）、DisplayPort线（可选）和快速入门指南。

如何激活FreeSync技术？

FreeSync可通过HDMI或DP端口使用。请确保您的显卡支持此功能，并在显示器OSD菜单（设置或游戏选项）中启用该选项。这将动态调整刷新率，带来流畅体验。

最大分辨率和刷新率是多少？

最大分辨率为1920 x 1080，通过HDMI2或DisplayPort可达144 Hz刷新率。使用HDMI1时，上限为120 Hz。

如何调节显示器高度？

显示器具备120 mm ±5 mm的高度调节功能。按住底座，向上或向下拉动屏幕顶部，即可调节至所需高度。

显示器可以壁挂吗？

是的，支架可拆卸（底座可分离），显示器兼容VESA壁挂支架。请参阅快速入门指南了解拆卸底座的说明。

连接后无显示怎么办？

请检查信号线（HDMI/DP）是否连接正确且显示器已开机。确保所选输入源与使用的端口对应（通过OSD菜单中的信号源按钮）。如果问题依旧，请重启电脑。

待机功耗是多少？

待机功耗为0.5 W（典型值）。关机功耗同样为0.5 W。为节省更多电能，请拔掉电源适配器。

如何清洁显示器外壳或边框？

使用微湿的软布（水）擦拭边框和底座。请不要使用刺激性化学品、氨或酒精。避免液体渗入开口。

在哪里可以找到完整的使用手册？

完整手册可在Acer支持网站或notice-facile.com免费下载PDF格式。内含113页，详细介绍了安装、OSD设置和规格参数。

用户手册 XZ242QP ACER

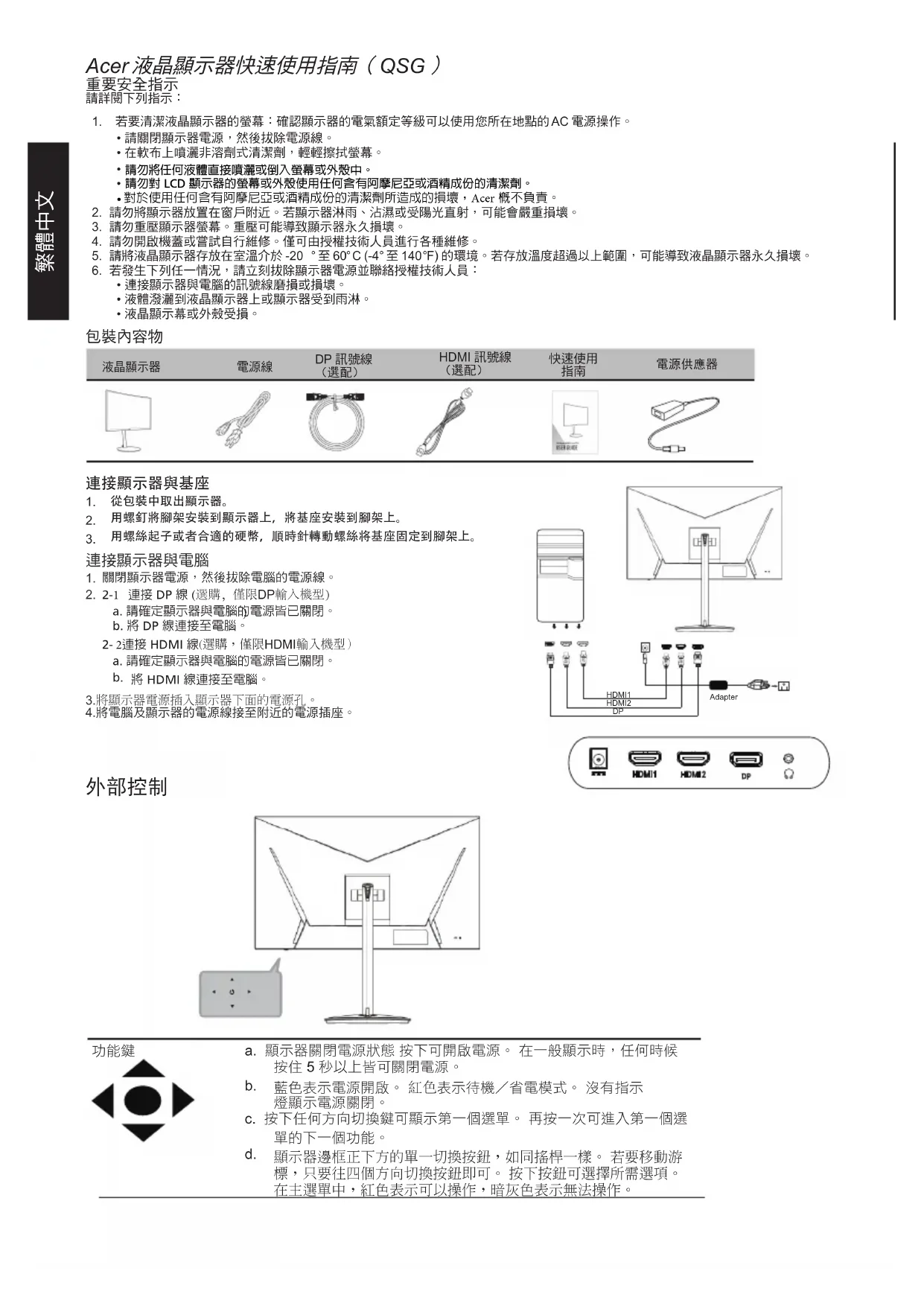

Acer 液晶顯示器快速使用指南（QSG）

重要安全指示

請詳閱下列指示：

1. 若要清潔液晶顯示器的螢幕：確認顯示器的電氣額定等級可以使用您所在地點的 AC 電源操作。

2. 請關閉顯示器電源，然後拔除電源線。
   · 在軟布上噴灑非溶劑式清潔劑，輕輕擦拭螢幕。

3. 請勿將任何液體直接噴灑或倒入螢幕或外殼中。
4. 請勿對 LCD 顯示器的螢幕或外殼使用任何含有阿摩尼亞或酒精成份的清潔劑。

5. 對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer 概不負責。

6. 請勿將顯示器放置在窗戶附近。若顯示器淋雨、沾濕或受陽光直射，可能會嚴重損壞。

7. 請勿重壓顯示器螢幕。重壓可能導致顯示器永久損壞。

8. 請勿開啟機蓋或嘗試自行維修。僅可由授權技術人員進行各種維修。
9. 請將液晶顯示器存放在室溫介於 -20° 至 60°C (-4° 至 140°F) 的環境。若存放溫度超過以上範圍，可能導致液晶顯示器永久損壞。

10. 若發生下列任一情況，請立刻拔除顯示器電源並聯絡授權技術人員：

11. 連接顯示器與電腦的訊號線磨損或損壞。

12. 液體潑灑到液晶顯示器上或顯示器受到雨淋。
13. 液晶顯示幕或外殼受損。

包裝內容物

液晶顯示器	電源線	DP 訊號線(選配)	HDMI 訊號線(選配)	快速使用指南	電源供應器

連接顯示器與基座

1. 從包裝中取出顯示器。
2. 用螺釘將腳架安裝到顯示器上，將基座安裝到腳架上。
3. 用螺絲起子或者合適的硬幣，順時針轉動螺絲將基座固定到腳架上。

連接顯示器與電腦

1. 關閉顯示器電源，然後拔除電腦的電源線。
2. 2-1 連接 DP 線 (選購，僅限 DP 輸入機型)

a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 DP 線連接至電腦。

2-2連接 HDMI 線(選購，僅限HDMI輸入機型)

a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 HDMI 線連接至電腦。

1. 將顯示器電源插入顯示器下面的電源孔。
2. 將電腦及顯示器的電源線接至附近的電源插座。

HDMI1 HDMI2 DP Adapter

HDMI1 HDMI2 DP

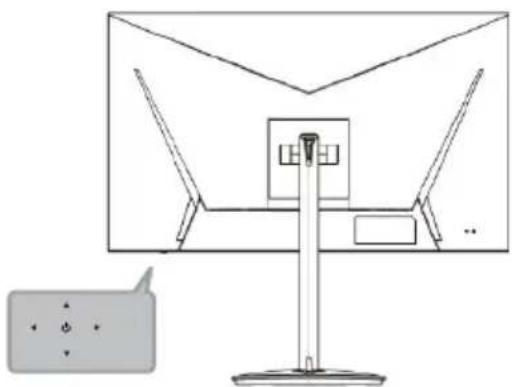

外部控制

a. 顯示器關閉電源狀態 按下可開啟電源。在一般顯示時，任何時候按住 5 秒以上皆可關閉電源。
b. 藍色表示電源開啟。紅色表示待機／省電模式。沒有指示燈顯示電源關閉。
c. 按下任何方向切換鍵可顯示第一個選單。再按一次可進入第一個選單的下一個功能。
d. 顯示器邊框正下方的單一切換按鈕，如同搖桿一樣。若要移動游標，只要往四個方向切換按鈕即可。按下按鈕可選擇所需選項。在主選單中，紅色表示可以操作，暗灰色表示無法操作。

FreeSync (HDMI/DP Only) :

它可以允許FreeSync支持的圖形源基於典型內容幀速率動態調整刷新率，以實現高效、幾乎無抖動和低延遲的顯示更新。

法規及安全注意事項

聯邦通訊委員會聲明

本產品經測試符合聯邦通訊委員會規定第15篇的Class B數位裝置限制。這些限制的目的係在提供住宅區域合理的保護，避免受到有害的干擾。本產品可能產生、使用、輻射出射頻能量，若未依指示進行安裝，可能會對無線通訊造成有害干擾。

然而，在特定情況下仍有可能產生干擾的情形。若本裝置對無線電或電視收訊產生有害干擾（可由關閉再開啟電源來判定），使用者可嘗試下列任一或多項方法消除干擾情況：

• 調整接收天線的方向或更換架設位置。
• 增加本產品與接收裝置之間的距離。
• 將本產品所使用的電源連接至不同於接收裝置的電源線路上。
• 請洽詢經銷商或經驗豐富的無線電／電視技術人員協助。

CE符合性聲明

Acer Inc.茲此聲明，本液晶顯示器符合電磁相容性指令 2014/30/EU、低電壓指令 2014/35/EU、有害物質限用指令 2011/65/EU 的重要規定及其他相關條款，並符合針對能源相關產品建立環保設計需求架構的指令 2009/125/EC。

注意：屏蔽式纜線

為符合EMC規範，所有連接至電腦裝置的纜線均需使用屏蔽式纜線。

注意：周邊裝置

所有連接至本產品的周邊裝置（輸入／輸出裝置、終端機、印表機等）均需通過Class B限制的認證。若與未通過認證的周邊裝置共同使用，可能會對無線電或電視產生干擾。

注意

依據聯邦通訊委員會規定，若擅自對本產品進行未經原製造商認可的變更或改裝，用戶即有違操作使用本產品的權益。

運作條件

本產品符合FCC規定第15篇。運作時可符合下列兩項條件：(1)本產品不產生有害干擾。(2)本產品可承受任何外來的干擾，包含可能影響正常運作的干擾。

注意：加拿大地區用戶

本Class B數位設備符合加拿大ICES-003規範。

產品或包裝上的此符號代表本產品不可隨家庭廢棄物一同棄置。用戶有責任將廢棄設備交付指定回收點進行廢棄電子設備的回收。分類及回收廢棄設備有助於保護自然資源以及保護人類的健康與環境。如需瞭解廢棄設備回收點的更多資訊，請聯絡您當地政府、家庭廢棄物棄置服務中心或購買本產品的商家。

請勿從底座抬起顯示器，以免顯示器受損。

如需 Acer 產品手冊及其他文件，詳見 Acer 官方支援網站。

臺灣視力注意事項

使用過度恐傷害視力

注意事項:

(1) 使用30分鐘請休息10分鐘。
(2) 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

規格

機型名稱	版本	XZ242Q
LCD面板	驅動系統	TFT 彩電D
	尺寸	寬度23.6"(60cm)
	點距	0.27156mm
	亮度	400cd/m2(典型)
	對比	最大100,000,000:1 (ACM)
	可視角度(典型)	178° 178.平CR ≥TO垂直)
	反應時間	4 ms(GTG、典型)
	面板類型	VA
	水平頻率	HDMI1:15KHz~140KHz
		HDMI2:15KHz~180KHZ
		DP:180KHz~180KHz
	垂直頻率	HDMI1: 48Hz~120HzHDMI2: 48Hz~144HzDP: 48Hz~144Hz
喇叭		3 W x2
音頻		音頻輸出(僅音頻輸出模式)
顯示色彩		16.7M色
點時脈		35.3MHz
最大解析度		HDMI1: 1920X1080@120HzHDMI2: 1920X1080@144HzDP: 1920X10800@144Hz
能源效率類		A
*年能源消耗		28kWh (HDMI輸出模式)
縫插即用		VESA DDCC I/DDC2B
耗電量	開啟模式	34W(典型)
	睡眠模式	0.5W(典型)
	關閉 待機模式	0.5W(典型)
輸入接頭		HDMI1HDMI2DP
最大螢幕尺寸		水平:521.4mm垂直:293.3mm
電源		DC 12V 5A
環境因素		運作溫度:0°至40°C
		存放溫度:-20°至60°C
		運作溼度:10%至85%
尺寸		534(寬)x516-396(x34(深)mm
重量(淨重)		4.2kg 裝置(淨重)
機械規格		倾斜:-5°至+25° 高度調節:120mm±5mm 可拆卸的腳架:是旋轉:360° 槿:否
外部控制:	Functions(功能)	亮度 Mute DDC/Cl對比度 顯示反應速度 HDMI黑階黑色增艷 FreeSync 快速開啟模式藍光 瞄準點ACM 語言HDR OSD顯示時間設定超清晰度 透明度色差補正 更新頻率數字色溫 OSD鎖模式輸入彩色空間 自動來源Grayscale Mode DP格式6軸色調 寬熒幕模式6軸飽和 PIP/PBP音量 快速鍵指派
*所有規格若有變更,恕不通知。*年能耗按每年365小時,每天4小時的典型耗電量計算。
法规符合说明 [KKKS] [Z2ZS] ROHS

RoHS 符合性聲明

設備名稱:液晶顯示器Equipment name 型號:XZ242Q
單元 Unit	閃電物質及其化學符號Restricted substances and its chemical symbols
	鉛 Lead(Pb)	天 Mercury(Hg)	錶 Cadmium(Cd)	六億鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
金屬機械性	-	○ ○	○ ○ ○
塑粗機械性 ○		○ ○	○ ○ ○
電路板組性	-	○ ○	○ ○ ○
顯示模組	-	○ ○	○ ○ ○
電源線/ 其他線材	-	○ ○	○ ○ ○
喇叭	-	○ ○	○ ○ ○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指閃電物質之百分比含量超出百分比含量基準值。Note 1:“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2:◎”係指該項閃電物質之百分比含量大超出百分比含量基準值。Note 2:“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3:“-”係指該項閃電物質為排除項目。Note 3:The “-” indicates that the restricted substance corresponds to the exemption.

Acer液晶显示器快速入门指南（指南）

目录

Acer 液晶显示器快速入门指南.....2

重要安全说明....2

包装内容....2

连接显示器和底座....2

连接显示器和计算机……3

外部控件....3

1. 清洁液晶显示器屏幕：请确保显示器的电气额定值可在您所在位置提供的交流电源下工作。

2. 关闭液晶显示器，拔下电源线。

3. 在清洁布上喷洒非溶性清洁液，轻轻擦拭。
4. 切勿将任何液体直接溅到或流入屏幕或机箱上。
5. 请勿在 LCD 显示器屏幕或机箱上使用任何氨或酒精类清洁剂。

- Acer对于因使用任何氨或酒精类清洁剂所造成的损坏不承担责任。

1. 请勿将液晶显示器放置在窗户旁。将显示器暴露于雨水、雾气或阳光直射会严重损坏显示器。
2. 请勿对液晶屏幕用力挤压。压力过大可能会造成显示器永久损坏。
3. 请勿拆下后盖或尝试自行维修。应交由专业技术员负责所有维修。
4. 液晶显示器存储温度在-20°到60°C（-4°到140°F）之间。在此温度范围外存储液晶显示器可能引起永久性破坏。
5. 如果出现下列任何一种情况，请立即拔下显示器，咨询专业技术员：

- 显示器到计算机信号线磨损或破损。

- 液晶显示器上溅上液滴或显示器接触了雨水。

- 液晶显示器或外壳受损。

包装内容

液晶显示器	电源线	DP线选配	HDMI线选配	快速入门指南	适配器

连接显示器和底座

1. 从包装中取出显示器。
2. 用螺钉将脚架固定到显示器上，将底座固定在脚架上。
3. 用螺丝刀或者合适的硬币，顺时针旋转螺丝将底座固定到脚架上。

连接显示器和计算机

1. 关闭显示器，拔下计算机电源。

2.2-1 连接 DP 修司(今颁云DP逾全垫司 -

a. 确保显示器和电脑均已关机。

b. 将 DP 信号线连接至电脑。

2-2连接 HDMI 信号线（仅限于HDMI输入型号）

a. 确保显示器和电脑均已关机。

b. 将 HDMI 信号线连接至电脑。

3-将显示器电源线插入到显示器下面的电源端口中

4-将计算机和显示器的电源线插入附近电源插座。

HDMI1 HDMI2 DP Adapter

HDMI1 HDMI2 DP

外部控制

a. 显示器电源关闭状态 按下可开启电源。正常显示时，随时按下开关超过 5 秒可关闭电源。

b. 蓝色表示开机。红色灯表示待机 / 省电模式。灯不亮表示关机。

c. 按下任意方向开关键可显示第一菜单。再按一下可进入第一菜单中的下一个功能。

d. 显示器挡板正下方的单切换按钮就像一个操纵杆。要移动光标，只需向四个方向切换按钮。按下按钮可选择所需选项。在主菜单中，红色表示可操作，暗灰色表示不可操作。

FreeSync (HDMI/DP Only) :

它可以允许FreeSync支持的图形源基于典型内容帧速率动态调整刷新率，以实现高效、几乎无抖动和低延迟的显示更新。

法规声明和安全通知

FCC声明

本设备经检测，符合FCC规则第15部分中关于B级数字设备的限制规定。这些限制旨在为居民区安装提供防止有害干扰的合理保护。本设备会产生、使用和辐射无线电频率能量，如果不遵照说明进行安装和使用，可能会对无线电通信产生有害干扰。

但是，不保证特定的安装方式不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可以通过开启或关闭设备电源来确定），用户可以采取下面一项或多项措施来消除干扰：

• 调节接收天线的方向或位置。
• 增大设备与接收器之间的距离。
• 将此设备和接收设备连接到不同电路的电源插座上。
• 向代理商或有经验的无线电/电视技术人员咨询以获得帮助。

CE合格声明

Acer Inc.在此声明本液晶显示器产品符合EMC指令2014/30/EU、低电压指令2014/35/EU、RoHS指令2011/65/EU和指令2009/125/EC建立能源产品环保设计要求框架的基本要求和其它相关规定。

通知：屏蔽线缆

为符合EMC的法规要求，与其它计算设备的所有连线必须使用屏蔽线缆。

通知：外设

只有通过认证且符合B级限制的外设（输入/输出设备、终端、打印机等）可以连接到本设备。若与未经认证的外设共同使用，可能会干扰无线电与电视的接收。

小心

如果未经制造商明确许可进行任何变更或修改，会导致用户失去由联邦通信委员会授予的使用此产品的资格。

工作条件

本设备符合FCC规则第15部分的要求。设备工作遵守下列两大条件：(1) 本设备不能造成有害干扰；(2) 本设备必须接受任何接收到的干扰，包括可能导致非预期操作的干扰。

通知：加拿大用户

产品或包装上的这一符号表示该产品不能与其他生活废物一同处理。您应负责将废弃设备送到指定的废弃电气和电子设备回收点。在处理废弃品时收集和回收区分处理可帮助节约自然资源，确保回收方式不会对人体健康和环境造成破坏。如需进一步了解废弃设备回收地点信息，请联系当地市政府、生活垃圾处理服务或本产品购买的商店。

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出Acer电子信息产品中可能含有的有害物质的名称及含量于以下表格中。
显示器
部件名称有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	XOOO	OO
塑料机构件	OOOO	OO
电路板组件*	XOOO	OO
液晶显示屏	XOOOO	OO
电源模块	XOOOO	O
电源线	OOOO	O
外部信号连接线	XOOOO	OO
本表格依据SJ/T 11364的规定编制*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下:表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求
