Marka	Acer
Model	XZ242QP
Typ produktu	Monitor LCD
Rozmiar ekranu	23,6 cala (60 cm)
Maksymalna rozdzielczość	1920 x 1080 @ 144 Hz (HDMI2/DP)
Częstotliwość odświeżania	Do 144 Hz
Czas reakcji	4 ms (GtG)
Typ matrycy	VA
Jasność	400 cd/m² (typ.)
Kontrast	100 000 000:1 max (DCR)
Kąt widzenia	178° poziomo / 178° pionowo
Łączność	2x HDMI, 1x DisplayPort, wyjście audio
Wbudowane głośniki	2 x 3 W
Technologie	FreeSync, HDR, Light Blue, Black Boost, Celownik
Wymiary (z podstawą)	534 x 516-396 x 234 mm
Waga netto	4,2 kg
Regulacja wysokości	120 mm ±5 mm
Pochylenie	-5° do +25°
Obrót	360°
Zasilanie	DC 12 V, 5 A (zasilacz sieciowy)
Pobór mocy (włączony)	34 W (typ.)
Pobór mocy (tryb czuwania)	0,5 W
Konserwacja i czyszczenie	Wyłącz, odłącz, użyj miękkiej ściereczki bez amoniaku ani alkoholu
Bezpieczeństwo	Nie otwierać, przechowywać w temp. od -20°C do 60°C
Montaż naścienny	VESA (wspornik zdejmowany)

Często zadawane pytania - XZ242QP ACER

Jak wyczyścić ekran monitora Acer XZ242QP?

Wyłącz monitor i odłącz przewód zasilający. Spryskaj roztwór czyszczący bez rozpuszczalników na miękką ściereczkę i delikatnie przetrzyj ekran. Nie używaj nigdy produktów na bazie amoniaku ani alkoholu.

Jakie kable są dołączone do pudełka?

Monitor jest dostarczany z przewodem zasilającym, zasilaczem, kablem HDMI (opcjonalnie), kablem DisplayPort (opcjonalnie) oraz szybkim przewodnikiem uruchomienia.

Jak aktywować technologię FreeSync?

FreeSync jest dostępny przez porty HDMI lub DP. Upewnij się, że twoje źródło graficzne jest kompatybilne i włącz opcję w menu OSD monitora (w sekcji Ustawienia lub Gra). Dynamicznie reguluje to częstotliwość odświeżania dla płynnego doświadczenia.

Jaka jest maksymalna rozdzielczość i częstotliwość odświeżania?

Maksymalna rozdzielczość to 1920 x 1080 z częstotliwością odświeżania do 144 Hz przez HDMI2 lub DisplayPort. W przypadku HDMI1 limit wynosi 120 Hz.

Jak wyregulować wysokość monitora?

Monitor jest wyposażony w regulację wysokości 120 mm ±5 mm. Pociągnij lub popchnij górną część ekranu, trzymając podstawę, aby dostosować wysokość do swoich potrzeb.

Czy monitor można przymocować do ściany?

Tak, wspornik jest zdejmowany (odłączana podstawa), a monitor jest kompatybilny z uchwytami ściennymi VESA. Sprawdź szybki przewodnik uruchomienia, aby uzyskać instrukcje zdejmowania podstawy.

Co zrobić w przypadku braku obrazu po podłączeniu?

Sprawdź, czy kabel sygnałowy (HDMI/DP) jest prawidłowo podłączony i czy monitor jest włączony. Upewnij się, że wybrane źródło wejścia odpowiada używanemu portowi (za pomocą przycisku źródła w menu OSD). Jeśli problem nadal występuje, uruchom ponownie komputer.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,5 W (typowy). W trybie wyłączenia również wynosi 0,5 W. Aby oszczędzać energię, odłącz zasilacz sieciowy.

Jak wyczyścić obudowę lub ramkę monitora?

Użyj miękkiej, lekko wilgotnej ściereczki (woda) do przetarcia ramki i podstawy. Nie używaj agresywnych chemikaliów, amoniaku ani alkoholu. Unikaj przedostawania się płynów do otworów.

Gdzie znaleźć pełną instrukcję obsługi?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie wsparcia Acer lub na notice-facile.com. Zawiera 113 stron szczegółowo opisujących instalację, ustawienia OSD i specyfikacje.

INSTRUKCJA OBSŁUGI XZ242QP ACER

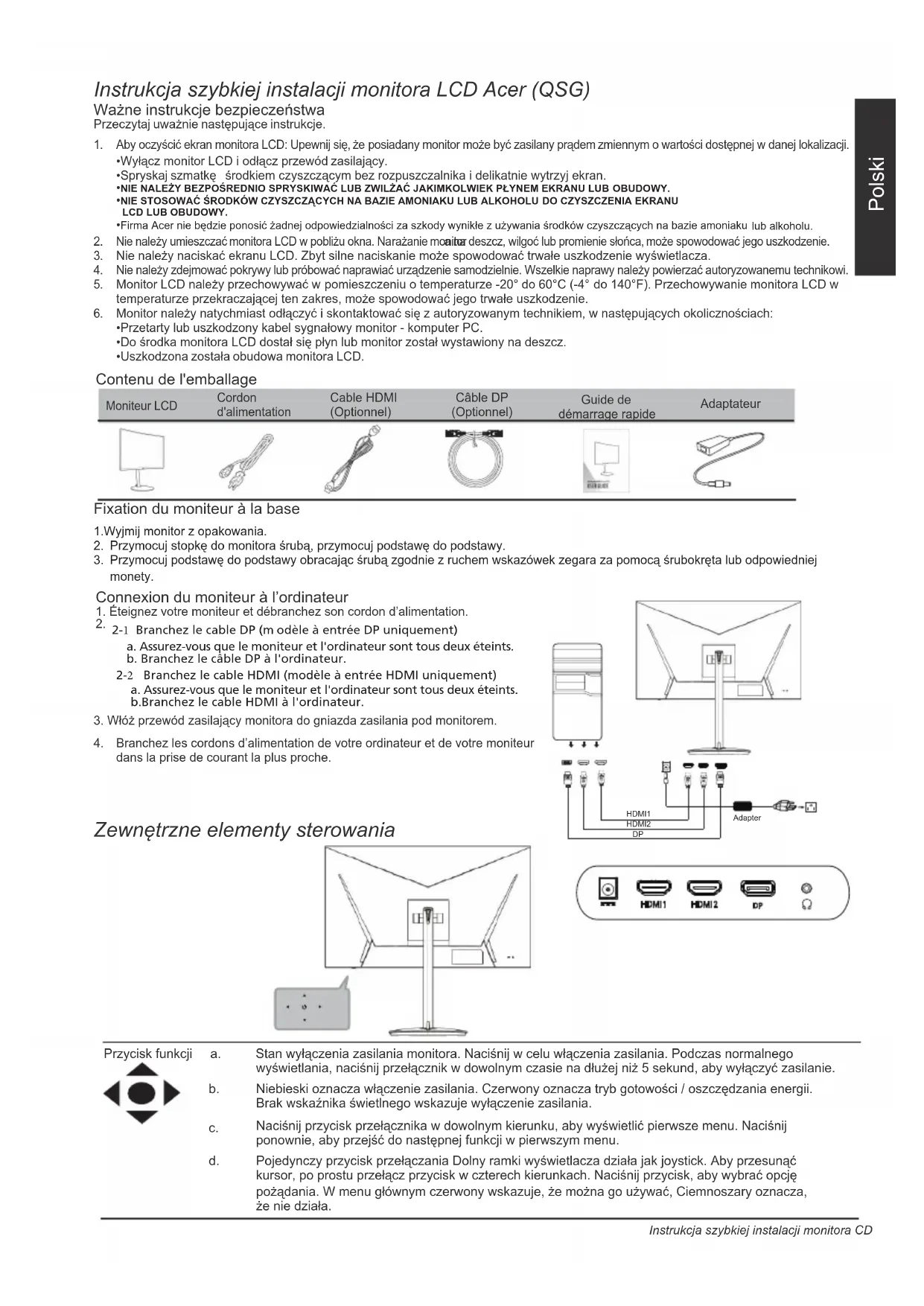

Instrukcja szybkiej instalacji monitora LCD Acer (QSG)

Ważne instrukcje bezpieczeństwa

Przeczytaj uważnie następujące instrukcje.

1. Aby oczyścić ekran monitora LCD: Upewnij się, że posiadany monitor może być zasilany prądem zmiennym o wartości dostępnej w danej lokalizacji.

- Wyłącz monitor LCD i odłącz przewód zasilający.

•Spryskaj szmatkę środkiem czyszczącym bez rozpuszczalnika i delikatnie wytrzyj ekran.

•NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.

•NIE STOSOWAĆ ŚRODKÓW CZYSZCZACYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU

LCD LUB OBUDOWY.

- Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

1. Nie należy umieszczać monitora LCD w pobliżu okna. Narażanie monitor deszcz, wilgoć lub promienie słońca, może spowodować jego uszkodzenie.

2. Nie należy naciskać ekranu LCD. Zbyt silne naciskanie może spowodować trwałe uszkodzenie wyświetlacza.

3. Nie należy zdejmować pokrywy lub próbować naprawiać urządzenie samodzielnie. Wszelkie naprawy należy powierzać autoryzowanemu technikowi.

4. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze -20° do 60°C (-4° do 140°F). Przechowywanie monitora LCD w temperaturze przekraczającej ten zakres, może spowodować jego trwałe uszkodzenie.

5. Monitor należy natychmiast odłączyć i skontaktować się z autoryzowanym technikiem, w następujących okolicznościach:

- Przetarty lub uszkodzony kabel sygnałowy monitor - komputer PC.

- Do środka monitora LCD dostał się płyn lub monitor został wystawiony na deszcz.

- Uszkodzona została obudowa monitora LCD.

1. Wyjmij monitor z opakowania.

2. Przymocuj stopkę do monitora śrubą, przymocuj podstawę do podstawy.

3. Przymocuj podstawę do podstawy obracając śrubą zgodnie z ruchem wskazówek zegara za pomocą śrubokręta lub odpowiedniej monety.

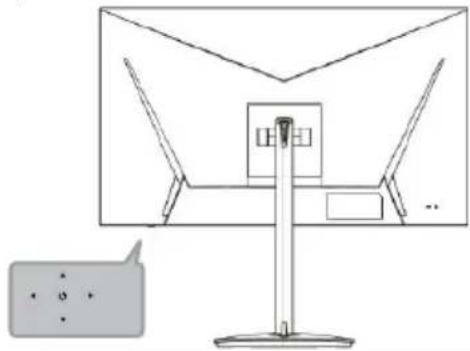

Zewnętrzne elementy sterowania

a. Stan wyłączenia zasilania monitora. Naciśnij w celu włączenia zasilania. Podczas normalnego wyświetlania, naciśnij przełącznik w dowolnym czasie na dłużej niż 5 sekund, aby wyłączyć zasilanie.

b. Niebieski oznacza włączenie zasilania. Czerwony oznacza tryb gotowości / oszczędzania energii. Brak wskaźnika świetlnego wskazuje wyłączenie zasilania.

c. Naciśnij przycisk przełącznika w dowolnym kierunku, aby wyświetlić pierwsze menu. Naciśnij ponownie, aby przejść do następnej funkcji w pierwszym menu.

d. Pojedynczy przycisk przełączania Dolny ramki wyświetlacza działa jak joystick. Aby przesunąć kursor, po prostu przełącz przycisk w czterech kierunkach. Naciśnij przycisk, aby wybrać opcję pożądania. W menu głównym czerwony wskazuje, że można go używać, Ciemnoszary oznacza, że nie działa.

FreeSync (Wyłącznie HDMI/DP): Umożliwia dynamiczną regulację szybkości odświeżania wyświetlania przez kartę graficzn z obsługą FreeSync w oparciu o szybkości klatek z typową zawartością w celu uzyskania wyświetlania efektywnego energetycznie, wirtualnie pozbawionego zacięć i o niskim opóźnieniu.

Przepisy i uwagi dotyczące bezpieczeństwa

Uwagi FCC

To urządzenie zostało poddane testom, które stwierdziły, że spełnia ono ograniczenia dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 Zasad FCC. Ograniczenia te określono w celu zapewnienia stosownego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie to generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i w przypadku instalacji oraz stosowania niezgodnie z zaleceniami może powodować uciążliwe zakłócenia komunikacji radiowej.

Nie ma jednak żadnych gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeżeli urządzenie to powoduje uciążliwe zakłócenia odbioru radia i telewizji, co można sprawdzić poprzez włączenie i wyłączenie sprzętu, użytkownik może podjąć próbę usunięcia zakłóceń poprzez jeden lub więcej następujących środków:

• Zmiana kierunku lub położenia anteny odbiorczej.
• Zwiększenie odstępu pomiędzy urządzeniem i odbiornikiem.
• Podłączenie urządzenia do gniazda zasilanego z innego obwodu niż odbiornik.
• Kontakt ze sprzedawcą lub doświadczonym technikiem radiowym/telewizyjnym w celu uzyskania pomocy.

Deklaracja zgodności z CE

Niniejszym, Acer Inc., deklaruje, że ten monitor LCD jest zgodny z ważnymi wymaganiami i innymi powiązanymi postanowieniami Dyrektywy EMC 2014/30/EU, Dyrektywy niskonapięciowej 2014/35/EU oraz dyrektywy RoHS 2011/65/EU i Dyrektywy 2009/125/EC, w odniesieniu do ustanawiania ram działania dla ustanowienia wymagań dotyczących konstrukcji ekologicznych dla produktów powiązanych z energią.

Uwaga: Ekranowane kable

Wszystkie połączenia z innymi urządzeniami muszą być wykonane z użyciem kabli ekranowanych w celu zapewnienia zgodności z przepisami EMC.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać wyłącznie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itd.) z certyfikatem zgodności z ograniczeniami klasy B. Działanie urządzeń bez certyfikatu będzie prawdopodobnie powodować zakłócenia odbioru radia i telewizji.

Ostrzeżenie

Zmiany lub modyfikacje wykonane bez wyraźnego pozwolenia producenta, zgodnie z postanowieniami Federal Communications Commission (Federalna Komisja ds. Komunikacji), mogą pozbawić użytkownika prawa do korzystania z tego produktu.

Warunki działania

Urządzenie to jest zgodne z częścią 15 zasad FCC. Jego działanie podlega następującym dwóm warunkom: (1) to

urządzenie nie może powodować szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować niepożądane działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B jest zgodne z kanadyjskim standardem ICES-003.

Usuwanie zużytych urządzeń przez użytkowników gospodarstw domowych na terenie Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu wskazuje, że tego produktu nie można usuwać z innym i odpadkami z gospodarstw domowych. Na użytkowniku spoczywa odpowiedzialność za usuwanie zużytego urządzenia poprzez przekazanie go do wyznaczonego punktu zbiórki w celu recyklingu zużytych urządzeń elektrycznych i elektronicznych. Oddzielne gromadzenie i recykling zużytych urządzeń podczas usuwania, pomaga w oszczędzaniu zasobów naturalnych i zapewnia wykonanie recyklingu w sposób bezpieczny dla zdrowia ludzi i dla środowiska. W celu uzyskania dalszych informacji o miejscach przekazywania zużytego sprzętu w celu recyklingu należy skontaktować się z lokalnym urzędem, zakładem usuwania odpadów lub ze sklepem, w którym zakupiony został produkt.

Aby zapobiec uszkodzeniu monitora, nie podnosić monitor przez jego podstawy.

Acer monitora jest przeznaczona do wyświetlania wideo i wizualnej informacji uzyskanych od urządzeń elektronicznych.

SPECYFIKACJA

Nazwa modelu	Wersja		XZ242Q
Panel LCD	System działania		Kolorowy LCD TFT
	Wielkość		23.6" (60cm)
	Rozstaw pikseli		0.27156mm
	Jasność		400 nitów (typ.)
	Kontrast		10000000:1 Maks. (DCR)
	Kąt widzenia		W prawo/W lewo: 178; W górę/W dół: 178
	Czas odpowiedzi		4ms(G do G)
	Typ panela		VA
Częstotliwość	Częstotliwość pozioma		HDMI1:15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz
	Częstotliwość pionowa		HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Głośnik			3W x 2
Audio			Wyjście audio (tylko wyjście audio) Model
Kolory wyświetlacza			16,7 M kolorów
Zegar plamki			35.3MHz
Maks. rozdzielczość			HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug&Play			VESA DDCCI/DDC2B
Klasa efektywności energetycznej			A
*Roczne zużycie energii			28kWh (dla modelu wejściowego HDMI)
Zużycie energii	Tryb włączenia		34W
	Tryb uśpienia		0.5 W (typ.)
	Tryb wyłączenia		0.5 W (typ.)
Złącze wejścia			HDMI1HDMI2DP
Sygnał wejścia video			HDMI (Wyłącznie model z hubem HDMI) AnalogODP(Wyłącznie model z hubem DP) Analogo
Maksymalny rozmiar ekranu			W poziomie: 521.4 mmW pionie: 293.3mm
Źródło zasilania			DC12V 5A
Warunki środowiskowe			Temp. działania: 0° do 40°CTemp. przechowywania: -20° do 60°CWilgotność działania: 10% do 85%
Wymiary			534(S) x 516-396(W) x 234(G)mm
Waga (netto)			4.2kg
Specyfikacja mechanizmu			Pochylenie: -5° do + 25°Obrotowy: 360°wysokości: 120mm±5mm	Pivot: NieZdejmowana podstawa pod nogi: Tak
Zewnętrzne elementy sterowania:	Funkcje		Jasność Głośność PIP / PBPKontrast Wyciszenie Przypisanie gorącego klawiszaWzmocnienie Nad napędem DDC / CINiebieskie światło Freesync Poziom czerni HDMIACM Punkt celowy Tryb szybkiego startuHDR JęzykSuper ostrość Czas oczekiwania OSDGamma PrzezroczystośćTemp. Kolorów Numer częstotliwości odświeżaniaTryby Blokada OSDPrzestrzeń kolorów WejścieTryb szarości Automatyczne źródło6-osiowa barwa Format DP6 osi nasycenia Tryb panoramiczny
* Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.* Roczne zużycie energii jest obliczane na podstawie typowego zużycia energii przez 4 godziny dziennie, 365 dni w roku.
Zgodność z przepisami

Podręczniki i inne dokumenty dla produktu Acer, można znaleźć na oficjalnej stronie sieci web pomo cy technicznej Acer.
