| Toote tüüp | LCD monitor |
| Diagonaali suurus | 27 tolli (69 cm) |
| Maksimaalne eraldusvõime | 1920 x 1080 @ 165 Hz |
| Paneeli tüüp | VA |
| Heledus | 250 cd/m² (tüüpiline) |
| Dünaamiline kontrastsus | 100 000 000:1 max (ACM) |
| Reageerimisaeg | 2 ms (GtG), 0.5 ms (min) |
| Vaatenurk | 178° horisontaalne / 178° vertikaalne |
| Kuvatavad värvid | 16,7 miljonit |
| Värskendussagedus | 165 Hz (HDMI/DP) |
| Ühendused | 2x HDMI, 1x DP, heli pistik |
| Kõlarid | 2 x 2 W (sisseehitatud) |
| Energiatarve | 25 W (tüüpiline), ooterežiim 0.5 W |
| Toiteallikas | 100-240 V ~ 50/60 Hz |
| Netokaal | 3.80 kg |
| Mõõtmed (koos jalaga) | 614.7 x 456.1 x 240.7 mm |
| Kallutus | -5° kuni +15° |
| VESA kinnitus | Jah (eemaldatav jalg) |
| Peamised funktsioonid | FreeSync Premium, madal sinine valgus, sihtpunkt, musta tõstmine, VRB |
| Hooldus ja puhastus | Pehme ebemevaba lapp, lahustivaba puhastuslahus; ärge pihustage otse; vältige ammoniaaki ja alkoholi |
| Ohutus | Ärge avage, ärge jätke niiskuse ega vihma kätte, hooldus volitatud tehniku poolt |
Korduma kippuvad küsimused - KG272M ACER
Kasutajate küsimused teemal KG272M ACER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend KG272M - ACER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. KG272M kaubamärgi ACER.

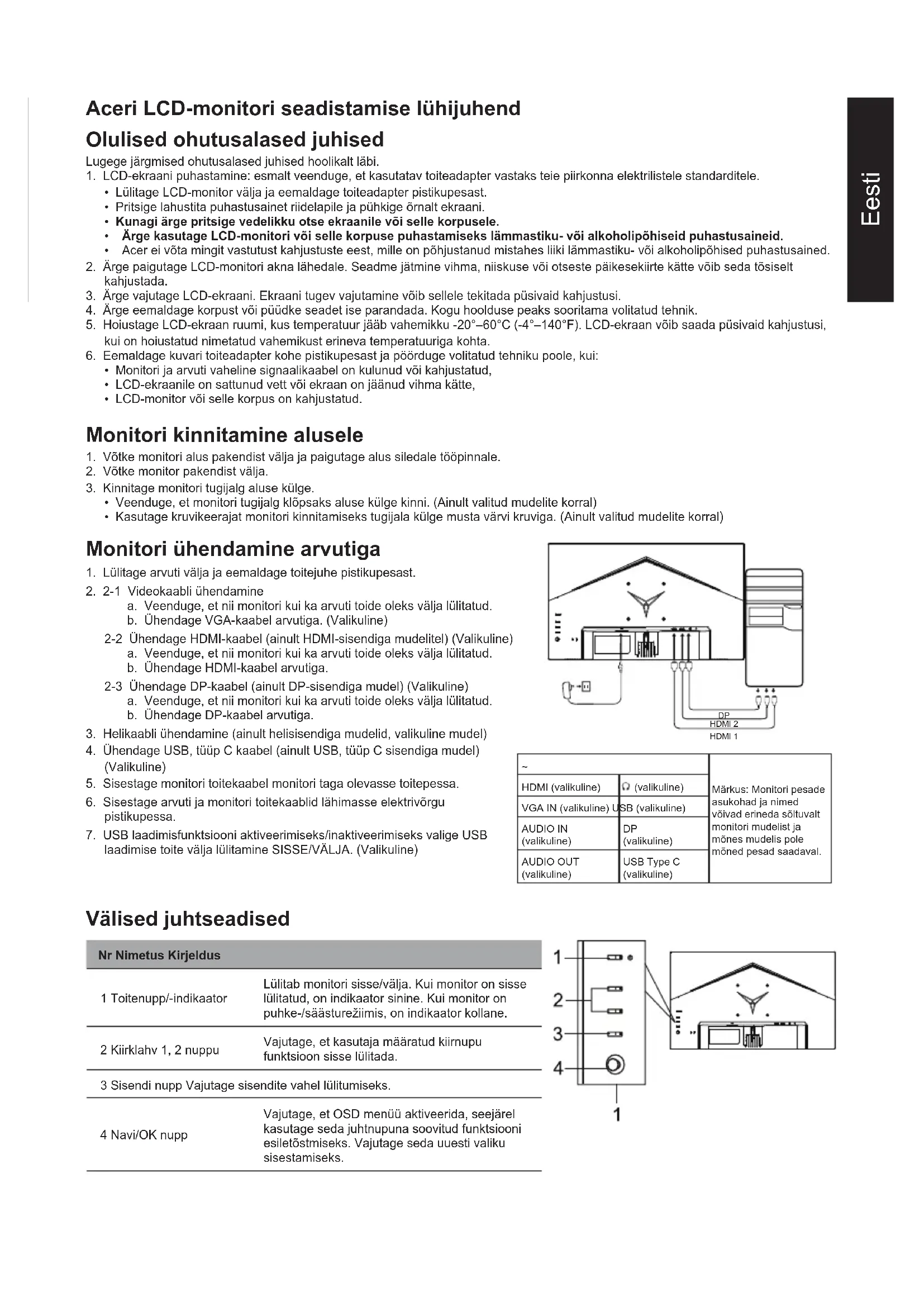

KASUTUSJUHEND KG272M ACER
Lugege järgmised ohutusalased juhised hoolikalt läbi.
-
LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.
-
Lülitage LCD-monitor välja ja eemaldage toiteadapter pistikupesast.
- Pritsige lahustita puhastusainet riidelapile ja pühkige örnalt ekraani.
- Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele.
- Ärge kasutage LCD-monitori või selle korpuse puhastamiseks lämmastiku- või alkoholipõhiseid puhastusaineid.
-
Acer ei võta mingit vastutust kahjustuste eest, mille on põhjustanud mistahes liiki lämmastiku- või alkoholipõhised puhastusained.
-
Ärge paigutage LCD-monitori akna lähedale. Seadme jätmine vihma, niiskuse või otseste päikesekirte kätte võib seda tõsiselt kahjustada.
-
Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine vöib sellele tekitada püsivaid kahjustusi.
- Ärge eemaldage korpust või püüdke seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
- Hoiustage LCD-ekraan ruumi, kus temperatuur jääb vahemikku -20°–60°C (-4°–140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui on hoiustatud nimetatud vahemikust erineva temperatuuriga kohta.
- Eemaldage kuvari toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:
- Monitori ja arvuti vaheline signaalikaabel on kulunud või kahjustatud,
- LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,
• LCD-monitor või selle korpus on kahjustatud.
Monitori kinnitamine alusele
- Võtke monitori alus pakendist välja ja paigutage alus siledale tööpinnale.
- Võtke monitor pakendist välja.
-
Kinnitage monitori tugijalg aluse külge.
-
Veenduge, et monitori tugijalg klöpsaks aluse külge kinni. (Ainult valitud mudelite korral)
- Kasutage kruvikeerajat monitori kinnitamiseks tugijala külge musta värvi kruviga. (Ainult valitud mudelite korral)

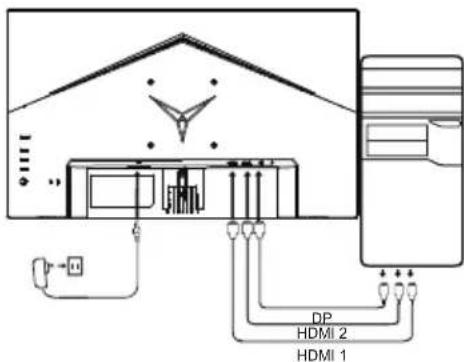

Monitori ühendamine arvutiga
- Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.
- 2-1 Videokaabli ühendamine
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud.
b. Ühendage VGA-kaabel arvutiga. (Valikuline)
2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (Valikuline)
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud.
b. Ühendage HDMI-kaabel arvutiga
2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel) (Valikuline)
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud.
b. Ühendage DP-kaabel arvutiga.
- Helikaabli ühendamine (ainult helisisendiga mudelid, valikuline mudel)
- Ühendage USB, tüüp C kaabel (ainult USB, tüüp C sisendiga mudel) (Valikuline)
- Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
- Sisestage arvuti ja monitori toitekaablid lähimasse elektrivõrgu pistikupessa.
- USB laadimisfunktsiooni aktiveerimiseks/inaktiveerimiseks valige USB laadimise toite välja lülitamine SISSE/VÄLJA. (Valikuline)
| HDMI (valikuline) | Ω (valikuline) | |
| VGA IN (valikuline) U | SB (valikuline) | |
| AUDIO IN (valikuline) | DP (valikuline) | |
| AUDIO OUT (valikuline) | USB Type C (valikuline) | |

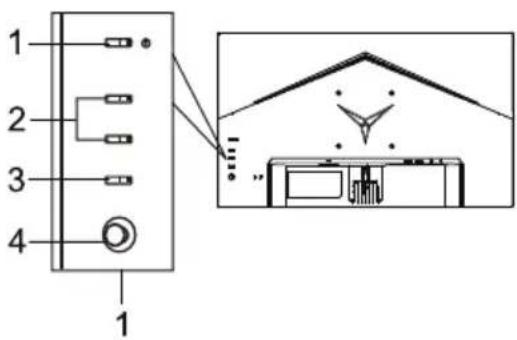

Välised juhtseadised
Nr Nimetus Kirjeldus
| 1 Toitenupp/-indikaator | Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. |
| 2 Kiirklahv 1, 2 nuppu | Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada. |
| 3 Sisendi nupp Vajutage sisendite vahel lülitumiseks. | |
| 4 Navi/OK nupp | Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks. |
FCC-avaldus
Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa klass B digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda koju paigaldatud seadmete jaoks mõistlikku kaitset kahjulike häirete eest. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, võib see põhjustada raadioside häireid.
Siiski pole mingit garantiid, et ka asjakohasel paigaldusel häireid ei tekiks. Kui seade põhjustab raadio- või televisioonisaate vastuvõttu kahjustavaid häireid, (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmist viisi:
- Muutke vastuvõtuantenni suunda või asendit.
- Suurendage seadme kaugust vastuvõtjast.
- Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas.
- Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole.
Märkus
Monitori kahjustamise vältimiseks ärge töstke monitori tugijalast.
Märkus: varjestatud kaabel
Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaks köik ühendused teiste seadmetega tegema varjestatud kaablitega.
Märkus: välisseadmed
Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio ja televisiooni vastuvõtuhäireid.
Märkus
Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused.
Töötingimused
See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma köiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid.
Märkus: Kanada kasutajatele
CAN ICES-003(B)/NMB-003(B)
Selgitav märkus "Töökölbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest kõrvaldamise eeskirjade" kohta
Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökölbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse.
EL-is kodus kasutatavate seadmete kasutusest körvaldamine
See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks pöörduge kohaliku omavalitsusse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite.
CE-märgis ja vastavusdeklaratsioon
Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühilduvuse direktiivi 2014/30/EL, madalpinge direktiivi 2014/35/EL, RoHS direktiivi 2011/65/EL põhinõuetele ja muude asjakohaste sätete nõuetele ning direktiivi 2009/125/EK nõuetele, mis käsitleb energiamõjuga toodete ökodisaini raamistiku nõuete kehtestamist.
Aceri monitori otstarve on kuvada elektroonilistest seadmetest saadud videoid ja muud nähtavat teavet.
Tehnilised andmed
| LCD-paneel | Juhtsüsteem Värviline TFT LCD-monitor | |
| Suurus Laius 27 tolli (69 cm) | ||
| Pikslisamm 0,311 mm (H) x 0,311 mm (V) | ||
| Heledus 250 cd/m | ^2 (tavaline) | |
| Kontrastsus Max 100000000:1 (ACM) | ||
| Vaatenurk 178° (H) 178° | V) (CR = 10) | |
| Reaktsiooniaeg 2 ms (hallilt hallile), 0,5 ms (hallilt hallile, min) | ||
| Paneeli tüüp VA | ||
| Horisontaalsagedus | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| Vertikaalsagedus | HDMI: 48 – 165 HzDP: 48 – 165 Hz | |
| Värvitäpsus 16,7 miljonit värvi | ||
| Punkti taktsagedus | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Max eraldusvõime | HDMI: 1920 x 1080 @ 165 HzDP: 1920 x 1080 @ 165 Hz | |
| Automaatselt häälestuv VESA DDCCI / DDC2B | ||
| Energiatarve | Töörežilimis 25 W (tüüpiline) | |
| Puhkerežilimis 0,5 W (tüüpiline) | ||
| Väljalūlitatuna 0,3 W (tüüpiline) | ||
| Sisendpistik | HDMI (ainult HDMI-sisendiga mudel, valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline) | |
| Video sisendsignaal | DP (ainult DP-sisendiga mudelitel) (valikuline)HDMI (ainult HDMI-sisendiga mudel, valikuline) | |
| Kõlarid 2 W, 2 tk (ainult helisisendiga mudel, valikuline) | ||
| Ekraani maksimaalsed möötmed | Horisontaalne: 598 mmVertikaalne: 336 mm | |
| Toiteallikas SISEND: 100–240 V, vahelduvvool, sagedus 50/60 Hz | ||
| Ümbritseva keskkonna tingimused | Töötemperatuur: 0° kuni 40°CHoiustamise temperatuur: -20° kuni 60°CSuhteline niiskus: 20% kuni 80% | |
| Mõötmed | 614,7 (L) × 456,1 (K) × 240,7 (S) mm | |
| Mass (neto) | 3,80 kg (netomass) | |
| Mehhanismi andmed | Kallutamine: -5° kuni +15°Pööramine: EiKõrguse reguleerimine: EiTelje ümber pööramine: EiEemaldatav tugijalg: Jah | |
| Välised juhtseadised | Lüliti/nupud | Toitenupp SisendKirklahv 1 Menüü/Navi/OKKiirklahv 2 |
| Funktsioonid | Heledus Värskendussageduse väärtusKontrastsus Üllühikest peiteaegaMadalatasemeline sinine valgus AimPoint-sihikMusta võimendus KeelACM Ekraanilekuvatava teate kestusHDR LäbipaistvusÜliteravus Ekraanikuva lukkGamma SisendVärvitemperatuur Allika automaatvalimineRežiimid Lai (dün.) režiimVärviruumile Kiirklahvi määramineHallskaala režiim DDC/CI6-komponendiline värvitoon HDMI musta tase6-komponendiline küllastus KirkäivitusrežiimHelitugevus TeaveVaigistatud Lähtesta köik sättedHelimoonutusedFreeSync PremiumVRB | |
| Tehnilised andmed erinevad mudeliti ja/või piirkonniti. | ||
Aceri toote kasutusjuhend ja muud dokumendid on saadaval Aceri ametlikul veebisaidil.
