XV253QX - Näyttö ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	XV253QX
Näytön koko	24,5 tuumaa (62 cm)
Paneelin tyyppi	IPS
Natiivi resoluutio	1920 x 1080 @ 240 Hz
Kirkkaus	400 cd/m² (natiivi ja HDR400)
Kontrasti	100 000 000:1 max (ACM)
Vasteaika	1 ms (harmaasta harmaaseen) / 0,5 ms (min)
Katselukulma	178° (H) / 178° (V) (CR=10)
Näytettävät värit	16,7 miljoonaa
Tuloliitännät	HDMI, DP (mallin mukaan)
Kaiuttimet	2 x 2 W (valinnainen)
USB	USB 3.0 x 4 (valinnainen)
Virtalähde	100-240 V, 50/60 Hz
Kulutus (toiminta)	17,4 W tyypillinen
Kulutus (valmiustila)	0,45 W tyypillinen
Kulutus (sammutus)	0,25 W tyypillinen
Energialuokka	A
Mitat (LxKxS)	557,79 x 397,84~512,84 x 236,27 mm
Paino (netto)	5,30 kg
Ergonomiset säädöt	Kallistus -5° - +25°, kierto -20° - +20°, korkeus 0-115 mm, kääntö -90° - +90°
Irrotettava jalusta	Kyllä
Päätoiminnot	Kirkkaus, Kontrasti, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Tähtäinpiste
Huolto ja puhdistus	Pehmeä liina, ei suoraa nestettä, ei ammoniakkia tai alkoholia
Turvallisuus	Irrota pistoke, jos kaapeli on rispaantunut, vettä roiskunut tai kotelo vaurioitunut
Korjattavuus	Älä poista koteloa, huolto valtuutetun teknikon toimesta

Usein kysytyt kysymykset - XV253QX ACER

Kuinka puhdistan Acer XV253QX -näytön?

Sammuta näyttö ja irrota virtajohto. Käytä pehmeää liinaa, joka on kostutettu liuottimettomalla puhdistusliuoksella. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitä tehdä, jos näyttö ei käynnisty?

Tarkista, että virtajohto on kunnolla kiinni ja pistorasia jännitteinen. Varmista, että virtapainike on painettuna. Jos merkkivalo on oranssi, näyttö on valmiustilassa. Kokeile irrottaa ja kytkeä videokaapeli uudelleen. Jos ongelma jatkuu, ota yhteys valtuutettuun teknikkoon.

Kuinka säätää näytön korkeutta ja kallistusta?

Näytössä on korkeussäätö 0–115 mm. Kallista näyttöä -5° ja +25° välillä painamalla kevyesti kehyksestä. Kierrä ja käännä näyttöä varovasti ilmoitetulla alueella. Älä pakota liikkeitä rajojen yli.

Mitkä ovat käytettävissä olevat tulolähteet?

Näyttö vastaanottaa signaaleja HDMI ja DisplayPort -liitäntöjen kautta (mallin mukaan). Käytä ohjauspaneelin Input-painiketta vaihtaaksesi lähteitä. Kaapeleiden on oltava kunnolla kytkettyinä tietokoneeseen.

Kuinka aktivoin HDR-tilan XV253QX:ssä?

Siirry näyttövalikkoon (OSD) navigointipainikkeella. Navigoi kohtaan HDR ja ota se käyttöön. Varmista, että lähde lähettää yhteensopivaa HDR-signaalia. Natiivi kirkkaus on 400 cd/m² HDR400-tilassa.

Onko näyttö yhteensopiva Adaptive-Sync (VRR) -tekniikan kanssa?

Kyllä, XV253QX tukee Adaptive-Sync- ja VRR-tekniikkaa (muuttuva virkistystaajuus). Tämä vähentää kuvan repeilyä ja parantaa sulavuutta peleissä. Ota asetus käyttöön OSD-valikosta kohdasta 'Adaptive-Sync' tai 'VRR'.

Kuinka vaihtaa painikkeiden pikavalintoja?

Paina Menu-painiketta avataksesi OSD:n. Siirry kohtaan 'Pikavalintojen määritys' ja valitse haluamasi toiminto pikavalintapainikkeille 1 ja 2. Voit määrittää toimintoja, kuten lähteen vaihto, pika-asetukset jne.

Mitä näytön merkkivalot tarkoittavat?

Sininen merkkivalo tarkoittaa, että näyttö on päällä ja toimii normaalisti. Oranssi merkkivalo tarkoittaa, että näyttö on valmiustilassa tai energiaa säästävässä tilassa. Jos merkkivalo ei pala, tarkista virtalähde.

Kuinka säästää energiaa tällä näytöllä?

Käytä valmiustilaa sammuttamalla näyttö virtapainikkeella. Valmiustilan kulutus on tyypillisesti 0,45 W. Ota käyttöön energiansäästötila OSD:ssä tai vähennä kirkkautta. Irrota virtajohto kokonaan nollakulutusta varten.

Mitä tehdä, jos yhteysongelma (ei signaalia)?

Tarkista, että videokaapeli on kunnolla kiinni molemmista päistä. Varmista, että oikea tulolähde (HDMI tai DP) on valittuna. Käynnistä tietokone uudelleen. Jos ongelma jatkuu, kokeile toista kaapelia tai toista laitetta. Suojattuja kaapeleita suositellaan häiriöiden välttämiseksi.

KÄYTTÖOHJE XV253QX ACER

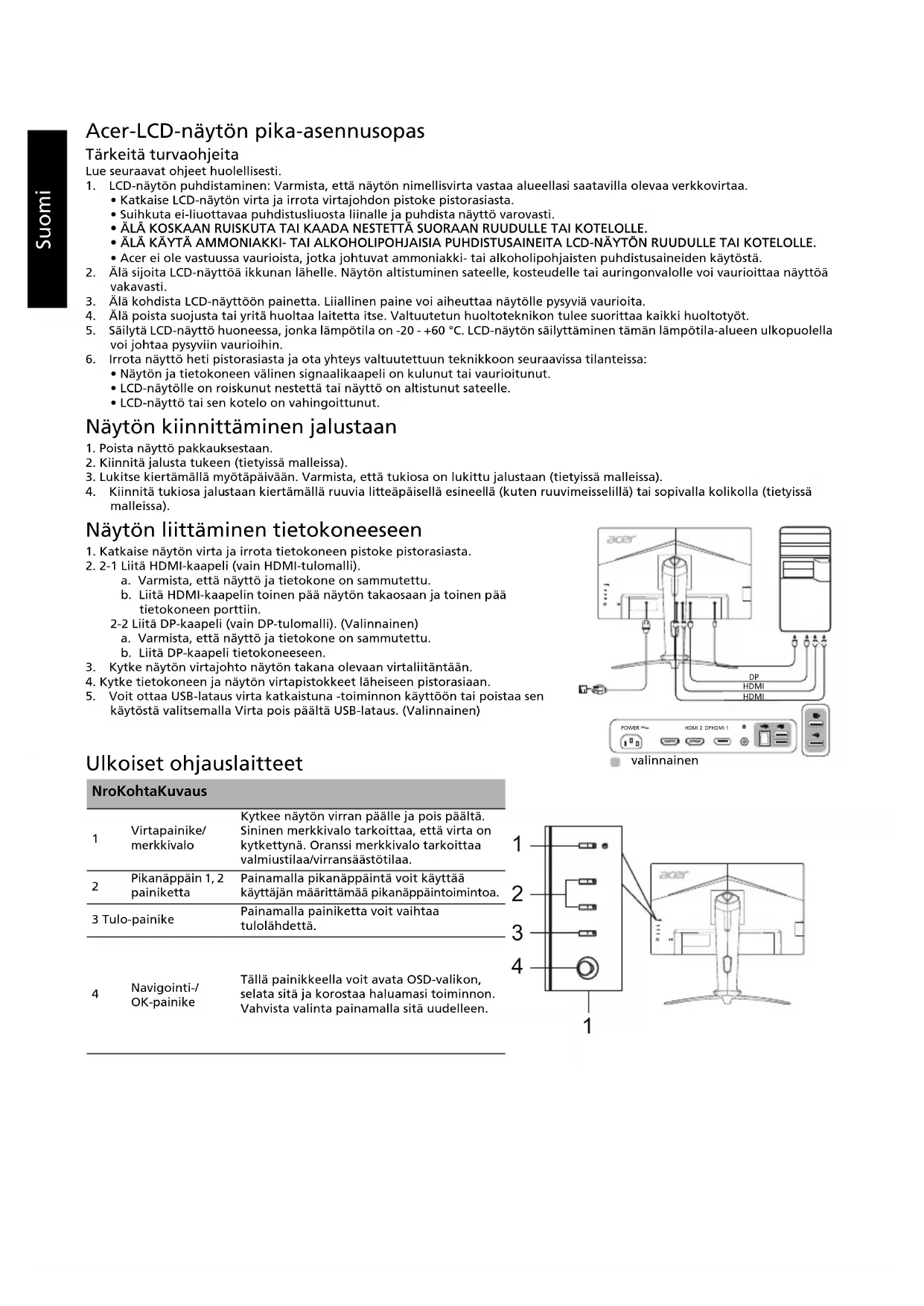

Acer-LCD-näytön pika-asennusopas

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.

2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta.

3. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
4. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
5. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.

6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

7. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.

8. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.

9. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
10. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
11. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:

- Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.

- LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.

- LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

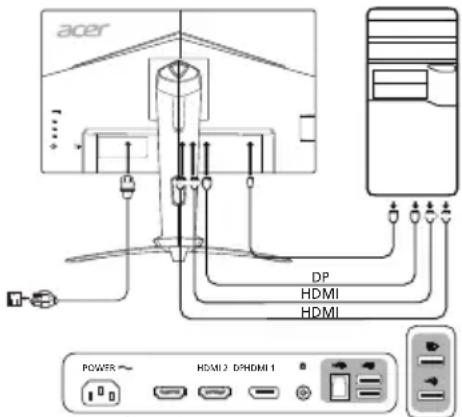

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.

b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-2 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu.

b. Liitä DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
3. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

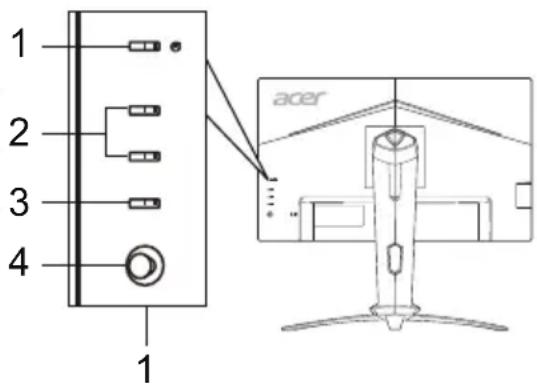

Ulkoiset ohjauslaitteet

NroKohtaKuvaus

1	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa.
2	Pikanäppäin 1, 2 painiketta	Painamalla pikanäppäintä voit käyttää käyttäjän määrittämää pikanäppäintoimintoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.

4

Navigointi-/OK-painike

Tällä painikkeella voit avata OSD-valikon, selata sitä ja korostaa haluamasi toiminnon. Vahvista valinta painamalla sitä uudelleen.

acer DP HDMI HDMI POWER HDMI 2 DP/HDMI 1

valinnainen

1 2 3 4 1 acer

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radiolikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistaa, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneeli	Ohjausjärjestelmä TFT Color LCD
	Koko 24,5"W (62 cm)
	Pikseliväli	0,283 mm (V) x 0,280 mm (P)
	Kirkkaus	Natiivi: 400 cd/m2; HDR400-tila: 400 cd/m2
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V) 178° (P) (CR=10)
	Vasteaika 1 ms (G/G) / 0,5 ms (G/G, min.)
	Paneelityyppi In-Plane Switching (IPS)
	H-taajuus	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	V-taajuus	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Näyttövärit 16,7 miljoonaa
Pistekellotaajuus 600 MHz
Enimmäistarkkuus 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusluokka A
*Vuosittainen energiankulutus 31 (kWh) (HDMI-tulomallissa)
Virrankulutus (200 nitiä)	Päällä 17,4 W (tyypillinen)
	Lepotila 0,45 W (tyypillinen)
	Pois 0,25 W (tyypillinen)
Tuloliitäntä		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		HDMI (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
USB		USB 3.0 x 4 (valinnainen)
Näyttöruudun enimmäiskoko		Vaakasuora: 543,744 mmPystysuora: 302,616 mm
Virtalähde		100–240 V, 50/60 Hz
Ympäristötekijät		Käyttölämpötila: 0–40 °CVarastointilämpötila: -20–+60 °CIlmankosteus: 20–80 %
Mitat		557,79 (L) x 397,84 ~ 512,84 (K) x 236,27 (S) mm
Paino (netto)		5,30 kg (netto)
Mekanismin tiedot		Kallistus: -5°–+25° (kaltevuuskulman 25 asteen kallistus on mahdollinen vain korkeimmassa pisteessä)Kierto: -20°–+20°Korkeuden säätö: 0–115 mmNivelöinti: -90°–+90°Irrotettava jalusta: Kyllä
Ulkoiset ohjauslaitteet	Vaihto/painikkeet	Virtapainike TuloPikanäppäin 1 Valikko/Navigointi/OKPikanäppäin 2
	Toiminnot	Kirkkaus VRBKontrasti Ultra-matala latenssiSininen valo TähtäyspisteMustan vahvistus KieliACM AikakatkaisuHDR LäpikuultavuusSupperterävyys Lukitse OSDGamma TuloVärin lämpöisyss TulaVärliavaruus DP-muotoHarmaasävytila Pikanäppäinmääritys6-aksel. sävy LaajakuvaDDC/CI6-aksel. satur. HDMI-mustan tasoÄänenvoim Pika-aloitustilaMykistä Pika-aloitustilaYlivaihde Virta pois päältä USB-latausAdaptive-Sync NäyttötiedotNollaa kaikki asetuks.Virkist.taaj.num Lopeta
Kaikkia teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.
*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
