XV253QX - Monitor ACER - Manual de utilizare gratuit

Tip de produs	Monitor LCD
Marcă	Acer
Model	XV253QX
Dimensiune ecran	24,5 inci (62 cm)
Tip panou	IPS
Rezoluție nativă	1920 x 1080 la 240 Hz
Luminozitate	400 cd/m² (nativ și HDR400)
Contrast	100 000 000:1 max (ACM)
Timp de răspuns	1 ms (gri la gri) / 0,5 ms (min)
Unghi de vizualizare	178° (H) / 178° (V) (CR=10)
Culori afișate	16,7 milioane
Conectori de intrare	HDMI, DP (în funcție de model)
Difuzoare	2 x 2 W (opțional)
USB	USB 3.0 x 4 (opțional)
Alimentare	100-240 V, 50/60 Hz
Consum (funcționare)	17,4 W tipic
Consum (standby)	0,45 W tipic
Consum (oprit)	0,25 W tipic
Clasă energetică	A
Dimensiuni (LxÎxA)	557,79 x 397,84~512,84 x 236,27 mm
Greutate (net)	5,30 kg
Reglaje ergonomice	Înclinare -5° la +25°, rotație -20° la +20°, înălțime 0-115 mm, pivot -90° la +90°
Picior detașabil	Da
Funcții principale	Luminozitate, Contrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Punct de țintire
Întreținere și curățare	Cârpă moale, nu lichid direct, fără amoniac sau alcool
Siguranță	Deconectați în caz de cablu uzat, stropire cu apă sau carcasă deteriorată
Reparabilitate	Nu scoateți carcasa, întreținere de către un tehnician autorizat

Întrebări frecvente - XV253QX ACER

Cum să curăț ecranul monitorului Acer XV253QX?

Opriți monitorul și deconectați cablul de alimentare. Utilizați o cârpă moale ușor umezită cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran. Evitați produsele pe bază de amoniac sau alcool.

Ce fac dacă ecranul nu se aprinde?

Verificați dacă cablul de alimentare este conectat corect și dacă priza este sub tensiune. Asigurați-vă că butonul de alimentare este apăsat. Dacă ledul este portocaliu, monitorul este în standby. Încercați să deconectați și să reconectați cablul video. Dacă problema persistă, contactați un tehnician autorizat.

Cum reglez înălțimea și înclinarea monitorului?

Monitorul are un reglaj pe înălțime de la 0 la 115 mm. Înclinați ecranul între -5° și +25° aplicând o presiune ușoară pe cadru. Pentru rotație și pivot, rotiți ușor ecranul în intervalul indicat. Nu forțați mișcările dincolo de limite.

Care sunt sursele de intrare disponibile?

Monitorul acceptă semnale prin HDMI și DisplayPort (în funcție de model). Utilizați butonul Intrare de pe panoul de comandă pentru a comuta între surse. Cablurile trebuie să fie conectate corect la computer.

Cum activez modul HDR pe XV253QX?

Accesați meniul pe ecran (OSD) prin butonul de navigare. Navigați la opțiunea HDR și activați-o. Asigurați-vă că sursa dvs. trimite un semnal HDR compatibil. Luminozitatea nativă este de 400 cd/m² în modul HDR400.

Monitorul este compatibil cu Adaptive-Sync (VRR)?

Da, XV253QX suportă Adaptive-Sync și VRR (Rată de reîmprospătare variabilă). Aceasta reduce ruperea imaginii și îmbunătățește fluiditatea în jocuri. Activați opțiunea în meniul OSD sub „Adaptive-Sync” sau „VRR”.

Cum schimb scurtăturile butoanelor?

Apăsați butonul Meniu pentru a deschide OSD. Mergeți la « Atribuire scurtături » și selectați funcția dorită pentru butoanele Scurtătură 1 și 2. Puteți atribui acțiuni precum Comutare sursă, Setări rapide etc.

Ce înseamnă indicatoarele luminoase ale monitorului?

Un led albastru indică faptul că monitorul este pornit și funcționează normal. Un led portocaliu înseamnă că monitorul este în modul standby sau economisire energie. Dacă ledul este stins, verificați alimentarea.

Cum economisesc energie cu acest monitor?

Utilizați modul standby oprind monitorul prin butonul de alimentare. Consumul în standby este de 0,45 W tipic. Activați modul de economisire a energiei în OSD sau reduceți luminozitatea. Deconectați complet pentru consum zero.

Ce fac în caz de problemă de conectivitate (fără semnal)?

Verificați dacă cablul video este bine conectat pe ambele părți. Asigurați-vă că este selectată sursa corectă de intrare (HDMI sau DP). Reporniți computerul. Dacă problema persistă, testați cu un alt cablu sau un alt dispozitiv. Se recomandă cabluri ecranate pentru a evita interferențele.

MANUAL DE UTILIZARE XV253QX ACER

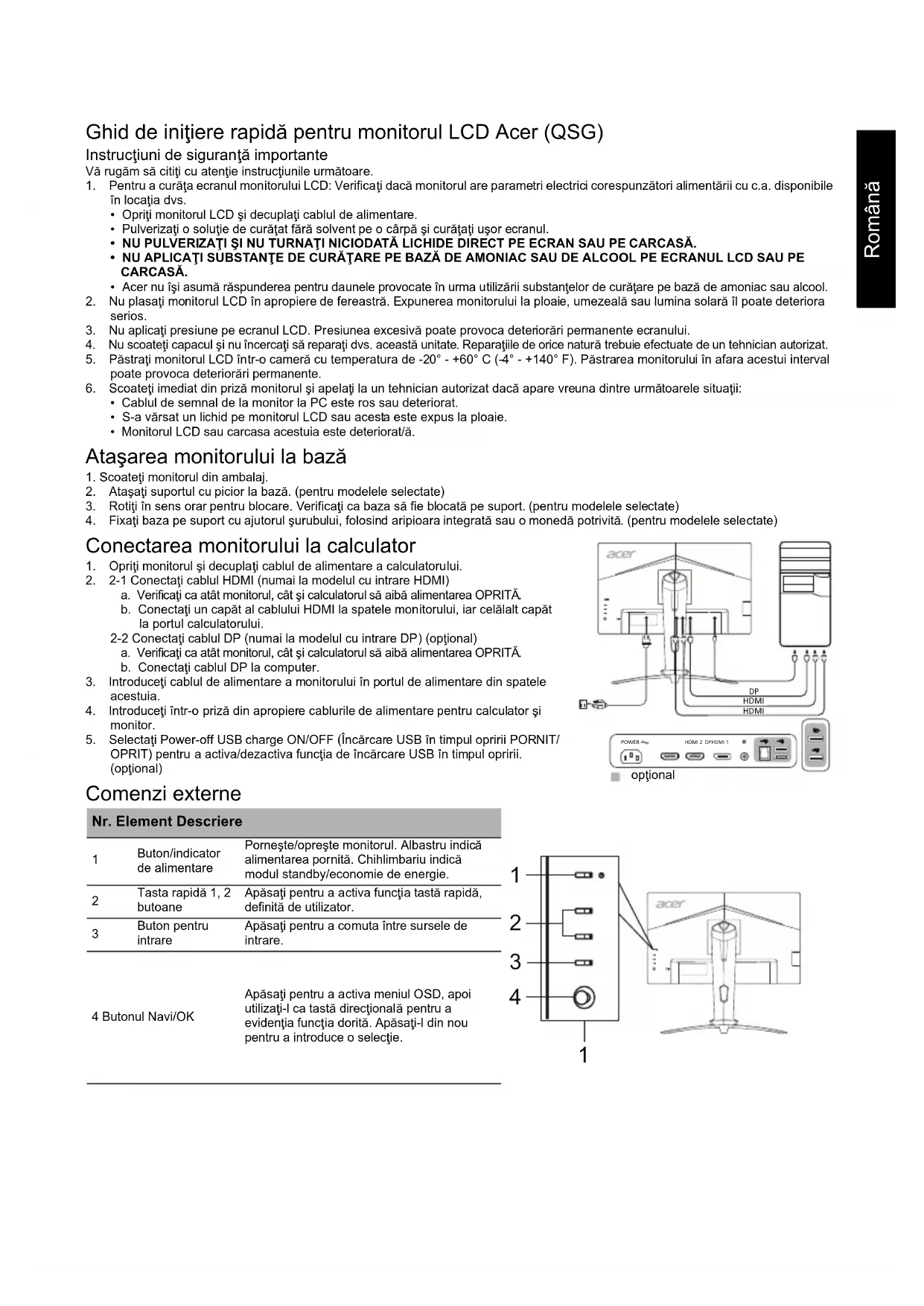

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplati cablul de alimentare.

3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZATI SI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.

8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20^ - +60^ C ( -4^ - +140^ F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.

- Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Ataşati suportul cu picior la bază. (pentru modelele selectate)
3. Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

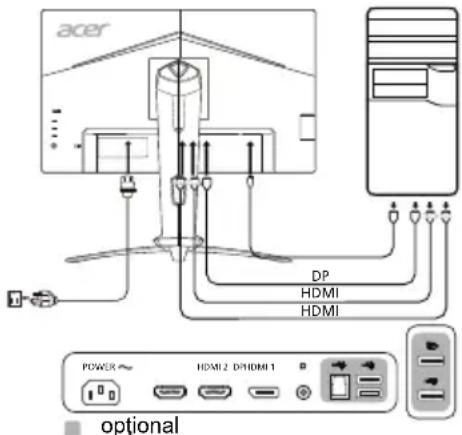

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectati cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ
b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-2 Conectați cablul DP (numai la modelul cu intrare DP) (optional)

a. Verificati ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați cablul DP la computer.

1. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
2. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
3. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (optional)

Comenzi externe

1	Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
2	Tasta rapidă 1, 2 butoane	Apăsați pentru a activa funcția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.

4 Butonul Navi/OK

Apăsați pentru a activa meniul OSD, apoi utilizati-l ca tastă direcțională pentru a evidentia funcția dorită. Apăsați-l din nou pentru a introduce o selectie.

acer DP HDMI HDMI POWER HDMI 2 DP/HDMI 1 optional

1 2 3 4 1 acer

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidentiai. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptia radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

● Reorientati sau repozitionati antena receptoare.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
- Consultați dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să acepte orice interferențe recepționate, inclusiv cele care pot cauza o f u n c tionare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICATII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 24,5"W (62 cm)
	Pas pixeli 0,283 mm (H) x 0,280 mm (V)
	Luminozitate	Nativ: 400 cd/m^2 , modul HDR400: 400 cd/m^2
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de răspuns 1 ms (G - G) / 0,5 ms (G - G, min.)
	Tip panou In-Plane Switching - IPS
	Frecvență orizontală	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Frecvență verticală	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Culori afișate 16,7 Milioane
Frecvența de ceas 600 MHz
Rezolutie maximă		1920 x 1080 la 240 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficiență energetică		A
*Consum anual de energie 31 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită (la 200 nits)	Modul Pornit 17,4 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,25 W (tipic)
Conector de intrare		HDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		HDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune maximă ecran		Orizontală: 543,744 mmVerticală: 302,616 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de funcționare: 0 ° - 40 °CTemp. de depozitare: -20 ° - 60 °CUmiditate în timpul funcționării: 20% - 80%
Dimensiuni		557,79 (l) x 397,84 ~ 512,84 (h) x 236,27 (a) mm
Masa (netă)		5,30 kg (net)
Specificații privind mecanismul		Înclinare: -5° - +25° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 25 grade înclinare)Rotire: -20° - +20°Reglarea înălțimii: 0 mm - 115 mmPivotare: -90° - +90°Suport cu picior detașabil: Da
Comenzi externe	Comutator/butoane	Buton de alimentare IntrareTasta rapidă 1 Meniu/Navi/OKTasta rapidă 2
	Funcții	Luminozitate VRBContrast Latență extrem de redusăLumină albastră Punct ochireAmplificare negru LimbăACMHDRExpirare OSDHDRClaritate superloară Blocare OSDGamă IntrareTemperatură culoare Sursă automatăModuri Format DPPaleta de culori Atribuire tastă rapidăMod Tonuri de gri Mod latNuante pe 6 axe DDC/CISaturație pe 6 axe Nivel de negru HDMIVolum Fără sunet Modul Pornire rapidăFără sunet Încărcare USB cu aparatul opritOver Drive Informații monitorAdaptive-Sync Resetare toate setărileFrecvență reimprospătare Ieşire
Toate specificațiile pot fi schimbate fără notificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.
*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
