XV253QX - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	XV253QX
Veľkosť obrazovky	24,5 palca (62 cm)
Typ panelu	IPS
Natívne rozlíšenie	1920 x 1080 pri 240 Hz
Jas	400 cd/m² (natívny a HDR400)
Kontrast	100 000 000:1 max (ACM)
Čas odozvy	1 ms (sivá na sivú) / 0,5 ms (min)
Pozorovací uhol	178° (H) / 178° (V) (CR=10)
Zobrazené farby	16,7 miliónov
Vstupné konektory	HDMI, DP (podľa modelu)
Reproduktory	2 x 2 W (voliteľne)
USB	USB 3.0 x 4 (voliteľne)
Napájanie	100-240 V, 50/60 Hz
Spotreba (v prevádzke)	17,4 W typicky
Spotreba (pohotovostný režim)	0,45 W typicky
Spotreba (vypnutý)	0,25 W typicky
Energetická trieda	A
Rozmery (ŠxVxH)	557,79 x 397,84~512,84 x 236,27 mm
Hmotnosť (netto)	5,30 kg
Ergonomické nastavenia	Náklon -5° až +25°, otočenie -20° až +20°, výška 0-115 mm, pivot -90° až +90°
Odniteľný stojan	Áno
Hlavné funkcie	Jas, Kontrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Zameriavač
Údržba a čistenie	Mäkká handrička, žiadna kvapalina priamo, žiadny amoniak ani alkohol
Bezpečnosť	Odpojte v prípade poškodeného kábla, striekajúcej vody alebo poškodeného krytu
Opraviteľnosť	Neodstraňujte kryt, údržbu vykonáva autorizovaný technik

Často kladené otázky - XV253QX ACER

Ako vyčistiť obrazovku monitora Acer XV253QX?

Vypnite monitor a odpojte napájací kábel. Použite mäkkú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhnite sa výrobkom s obsahom amoniaku alebo alkoholu.

Čo robiť, ak sa obrazovka nerozsvieti?

Skontrolujte, či je napájací kábel správne zapojený a či je zásuvka pod napätím. Uistite sa, že je stlačené tlačidlo napájania. Ak kontrolka svieti oranžovo, monitor je v pohotovostnom režime. Skúste odpojiť a znova pripojiť video kábel. Ak problém pretrváva, kontaktujte autorizovaného technika.

Ako nastaviť výšku a náklon monitora?

Monitor má nastavenie výšky od 0 do 115 mm. Nakloňte obrazovku medzi -5° a +25° jemným tlakom na rám. Na otáčanie a pivot jemne otáčajte obrazovku v uvedenom rozsahu. Nenúťte pohyby za hranice.

Aké sú dostupné vstupné zdroje?

Monitor prijíma signály cez HDMI a DisplayPort (v závislosti od modelu). Pomocou tlačidla Vstup na ovládacom paneli prepínajte medzi zdrojmi. Káble musia byť správne pripojené k počítaču.

Ako aktivovať režim HDR na XV253QX?

Prejdite do ponuky na obrazovke (OSD) pomocou navigačného tlačidla. Prejdite na možnosť HDR a aktivujte ju. Uistite sa, že váš zdroj posiela kompatibilný HDR signál. Natívny jas je 400 cd/m² v režime HDR400.

Je monitor kompatibilný s Adaptive-Sync (VRR)?

Áno, XV253QX podporuje Adaptive-Sync a VRR (premenlivú obnovovaciu frekvenciu). To znižuje trhanie obrazu a zlepšuje plynulosť v hrách. Aktivujte túto možnosť v ponuke OSD v časti «Adaptive-Sync» alebo «VRR».

Ako zmeniť skratky tlačidiel?

Stlačte tlačidlo Menu pre otvorenie OSD. Prejdite na « Priradenie skratiek » a vyberte požadovanú funkciu pre tlačidlá Skratka 1 a 2. Môžete priradiť akcie ako Prepnúť zdroj, Rýchle nastavenia atď.

Čo znamenajú kontrolky na monitore?

Modrá kontrolka znamená, že monitor je zapnutý a normálne funguje. Oranžová kontrolka znamená, že monitor je v pohotovostnom alebo úspornom režime. Ak kontrolka nesvieti, skontrolujte napájanie.

Ako šetriť energiu s týmto monitorom?

Použite pohotovostný režim vypnutím monitora pomocou tlačidla napájania. Spotreba v pohotovostnom režime je typicky 0,45 W. Aktivujte úsporný režim v OSD alebo znížte jas. Úplným odpojením dosiahnete nulovú spotrebu.

Čo robiť v prípade problému s pripojením (žiadny signál)?

Skontrolujte, či je video kábel správne zapojený na oboch stranách. Uistite sa, že je vybraný správny vstupný zdroj (HDMI alebo DP). Reštartujte počítač. Ak problém pretrváva, vyskúšajte iný kábel alebo iné zariadenie. Odporúčajú sa tienené káble na zabránenie rušeniu.

NÁVOD NA OBSLUHU XV253QX ACER

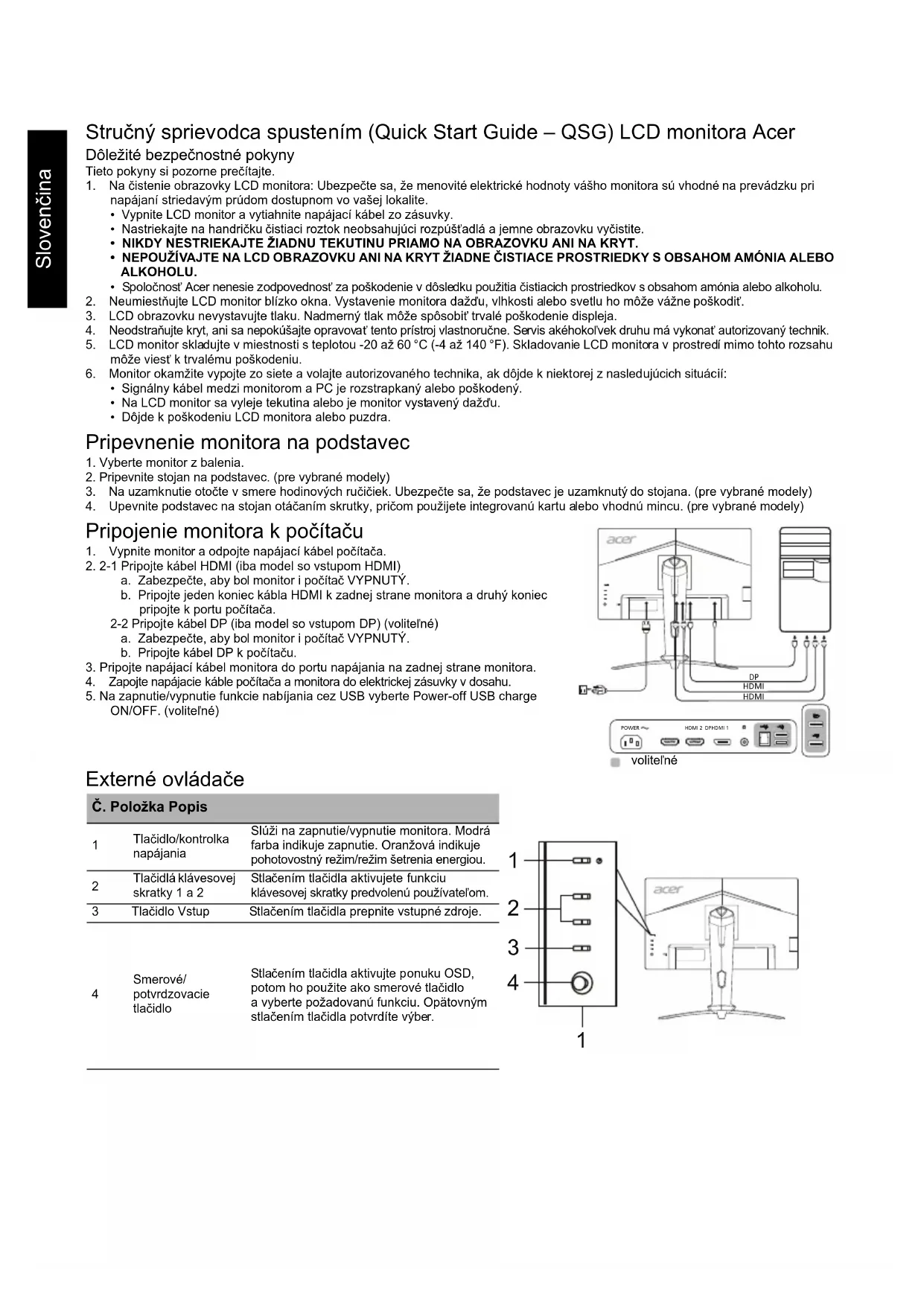

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým průdom dostupnom vo vašej lokalite.

2. Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.

3. Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite.
   • NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.
4. NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.

5. Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

6. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodit.

7. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.

8. Neodstraňujte kryt, ani sa nepokúšajte opravovat' tento prístroj vlastnoručne. Servis akéhokol'vek druhu má vykonať autorizovaný technik.
9. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viest' k trvalému poškodeniu.
10. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

• Na LCD monitor sa vyleje tekutina alebo je monitor vystavený daždu.
• Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

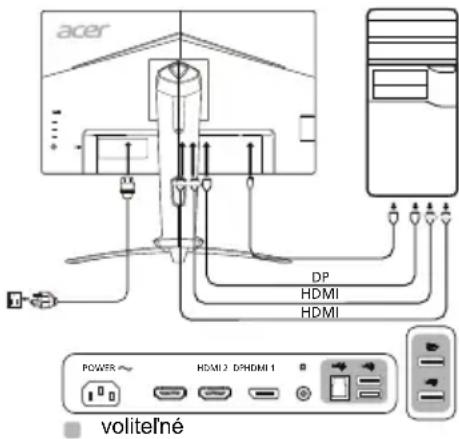

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-2 Pripojte kábel DP (iba model so vstupom DP) (voliteľné)
a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie kable počítača a monitora do elektrickej zásuvky v dosahu.
3. Na zapnutie/vypnutie funkcie nabíjania cez USB vyberte Power-off USB charge ON/OFF. (voliteľné)

acer DP HDMI HDMI POWER HDMI 2 D/HDMI 1 voliteľné

Externé ovládače

Č. Položka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlačidla aktivujete funkciu klávesovej skratky predvolenú používatel'om.
3	Tlačidlo Vstup	Stlačením tlačidla prepnite vstupné zdroje.

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat' vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovat' škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Porad'te sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a d'alšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napátí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byt' vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o E M K.

K tomuto zariadeniu možno pripojit' iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovat tento produkt, ktoré udeluje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s častou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovat' škodlivé rušenie a (2) toto zariadenie musí zniest' akékolvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat' spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovat' prírodné zdroje a zabezpečit', aby bolo recyklované spôsobom, ktorý chrání ľudské zdravie a životné prostredie. Pre d'alšie informácie o tom, kde môžete odovzdat' svoje nepotrebné zariadenie na recykláciu, sa obrát'te na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnost' využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veľkost'	24,5"W (62 cm)
	Rozstup bodov 0,283 mm (H) x 0,280 mm (V)
	Jas	Nativne: 400 cd/m2; režim HDR400: 400 cd/m2
	Kontrast 100000000:1 Max (ACM)
	Pozorovací uhol 178° (H) - 178° (V) (CR = 10)
	Doba odozvy 1 ms (G ku G) / 0,5 ms (G ku G, min.)
	Typ panela IPS
	Horizontálna frekvencia	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Vertikálna frekvencia	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 600 MHz
Maximálne rozlíšenie 1920 x 1080 pri 240 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickéj účinnosti A
*Ročná spotreba energie 31 (kWh) (pre model so vstupom HDMI)
Spotreba energie (pri 200 nitov)	Režim zapnutia 17,4 W (charakteristicky)
	Režim spánku 0,45 W (charakteristicky)
	Režim vypnutia 0,25 W (charakteristicky)
Vstupný konektor		HDMI (iba model so vstupom HDMI)DP (iba model so vstupom DP)
Vstupný signál videa		HDMI (iba model so vstupom HDMI) (voliteľné)DP (iba model so vstupom DP) (voliteľné)
Reproduktory		2 W x 2 (iba model so vstupom Audio) (voliteľné)
USB		USB 3.0 x 4 (voliteľné)
Maximálna veľkosť obrazovky		Horizontálne: 543,744 mmVertikálne: 302,616 mm
Zdroj napájania		100 – 240 V, 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CPrevádzková vlhkost: 20 % až 80 %
Rozmery		557,79 (š) x 397,84 ~ 512,84 (v) x 236,27 (h) mm
Hmotnosť (netto)		5,30 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +25° (iba v najvyššom bode možno ponúknut' 25 stupňov zaklopenia pre uhol elevácie)Otáčanie: -20° až +20°Nastavenie výšky: 0 mm až 115 mmVyklápanie: -90° až +90°Odpojiteľný stojan: Áno
Vonkajšie ovládače	Prepínač/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skratky 1 Tlačidlo klávesovej skratky 2
	Funkcie	Jas Kontrast Modré svetlo Zvýraznenie čiernej ACM HDR Zvýšená ostrost Gama Teplota farieb Režimy Priestor farieb Režim odtieňov sivej 6-osový odtieň 6-osová sýtost' Hlasilost' Stlmit' Pretaktovanie Adaptive-Sync Hodnota obnovovacej frekvencie
Všelky špecifikácie môžu podliehať zmenám bez predchádzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.
*Ročná spotreba energie sa vypočita s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
