XV253QX - จอภาพ ACER - คู่มือผู้ใช้ฟรี
ค้นหาคู่มืออุปกรณ์ฟรี XV253QX ACER ในรูปแบบ PDF.
| ประเภทสินค้า | จอภาพ LCD |
| แบรนด์ | Acer |
| รุ่น | XV253QX |
| ขนาดหน้าจอ | 24.5 นิ้ว (62 ซม.) |
| ประเภทแผง | IPS |
| ความละเอียดดั้งเดิม | 1920 x 1080 ที่ 240 Hz |
| ความสว่าง | 400 cd/m² (ดั้งเดิมและ HDR400) |
| คอนทราสต์ | 100,000,000:1 สูงสุด (ACM) |
| เวลาตอบสนอง | 1 ms (เทาถึงเทา) / 0.5 ms (ต่ำสุด) |
| มุมมอง | 178° (แนวนอน) / 178° (แนวตั้ง) (CR=10) |
| สีที่แสดง | 16.7 ล้าน |
| ขั้วต่ออินพุต | HDMI, DP (ขึ้นอยู่กับรุ่น) |
| ลำโพง | 2 x 2 W (อุปกรณ์เสริม) |
| USB | USB 3.0 x 4 (อุปกรณ์เสริม) |
| แหล่งจ่ายไฟ | 100-240 V, 50/60 Hz |
| การใช้พลังงาน (เปิด) | 17.4 W ทั่วไป |
| การใช้พลังงาน (สแตนด์บาย) | 0.45 W ทั่วไป |
| การใช้พลังงาน (ปิด) | 0.25 W ทั่วไป |
| ระดับพลังงาน | A |
| ขนาด (กว้างxสูงxลึก) | 557.79 x 397.84~512.84 x 236.27 มม. |
| น้ำหนัก (สุทธิ) | 5.30 กก. |
| การปรับตามหลักสรีรศาสตร์ | เอียง -5° ถึง +25°, หมุน -20° ถึง +20°, สูง 0-115 มม., หมุนแกน -90° ถึง +90° |
| ขาตั้งถอดได้ | ใช่ |
| ฟังก์ชันหลัก | ความสว่าง, คอนทราสต์, ACM, HDR, Over Drive, Adaptive-Sync, VRR, จุดเล็ง |
| การบำรุงรักษาและทำความสะอาด | ผ้านุ่ม, ห้ามฉีดของเหลวโดยตรง, ห้ามใช้แอมโมเนียหรือแอลกอฮอล์ |
| ความปลอดภัย | ถอดปลั๊กหากสายไฟชำรุด, มีน้ำกระเซ็น หรือตัวเครื่องเสียหาย |
| ความสามารถในการซ่อม | ห้ามถอดตัวเครื่อง, ให้ช่างเทคนิคที่ได้รับอนุญาตดูแล |
คำถามที่พบบ่อย - XV253QX ACER
คำถามของผู้ใช้เกี่ยวกับ XV253QX ACER
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ จอภาพ ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ XV253QX - ACER และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ XV253QX ของแบรนด์ ACER.
คู่มือผู้ใช้ XV253QX ACER

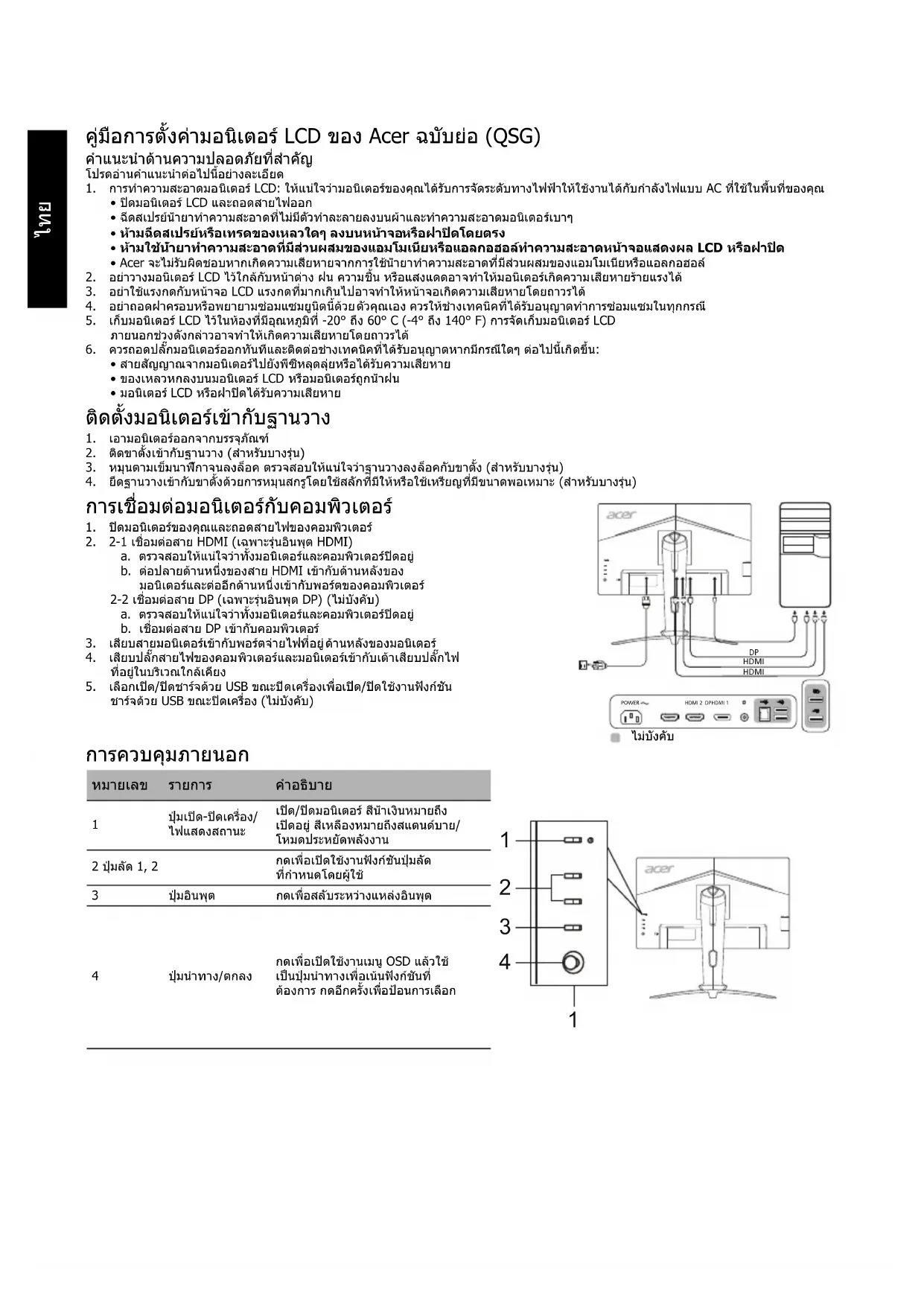

คู่มีอาการตั้งค่ามอนิเตอร์ LCD ของ Acer ฉบับย่อ (QSG)
คำแนะนำด้านความปลอดภัยที่สำคัญ
โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด
-
การทำความสะอาดมอนิเตอร์ LCD: ให้แน่ใจว่ามอนิเตอร์ของคุณได้รับการจัดระดับทางไฟฟ้าให้ใช้งานได้กับกำลังไฟแบบ AC ที่ใช้ในพื้นที่ของคุณ
-
ปิดมอนิเตอร์ LCD และถอดสายไฟออก
- มีตสเปรย์น้ํายาท่าความสะอาดที่ไม่มีตัวท่าละลายลงบนผ้าและท่าความสะอาดมอนิเตอร์เบาฯ
- ห้ามฉีดสเปรย์หรือเหตุของเหลวใดฯ ลงบนหน้าจอหรือฝาปิดโดยตรง
- ห้ามใช้น้ายา阶ความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์阶ความสะอาดหน้าจอแสดงผล LCD หรือฝาปิด
-
Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ํายาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
-
อย่างมอนิเตอร์ LCD ไว้ใกล้กับหน้าต่าง ฝน ความชื่น หรือแสงแตดอาจทำให้มอนิเตอร์เกิดความเสียหายร้ายแรงได้
- อย่าใช้แรงกดกับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเกิดความเสียหายโดยถาวรได้
- oxaloodpiaalcrabuhrloepwaiyamchomnachmynidniddydavcunaoing cuvrihshangteknidkthieidrabonuyadntagharchomnachminahtggron
- เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิที -20° ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร์ LCD ภายนอกช่วงตั้งกล่าวอาจท่าให้เกิดความเสียหายโดยลาวรได้
-
ควรถอดปล้มมอนิเตอร์ออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากมีกรณีใดฯ ต่อไปนี้เกิดขึ้น:
-
สายสัญญาณจากมอนิเตอร์ไปยังพิชีหลุดลุ่ยหรือได้รับความเสียหาย
- ของเหลวหกลงบนมอนิเตอร์ LCD หรือมอนิเตอร์ถูกน้ำฝน
- มอนิเตอร์ LCD หรือฝาปิดได้รับความเสียหาย
ติดตั้งมอนิเตอร์เข้ากับฐานวาง
- เอมอนิเตอร์ออกจากบรรจุภัณฑ์
- ติดขาดั้งเข้ากับฐานวาง (สำหรับบางรุ่น)
- หมุนตามเข็มนาฟีกางจนลงลือด ตรวจสอบให้แน่ใจว่าฐานวางลงลือคกับชาตั้ง (สำหรับบางรุ่น)
- ยิดฐานวางเข้ากับชาตั้งด้วยการหมุนสกรูโดยใช้สลักที่มีให้หรือใช้เหรียญที่มีขนาดพอเหมาะสม (สำหรับบางรุ่น)

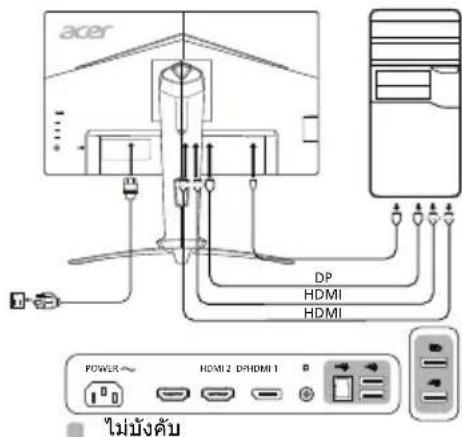

การเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์
- ปิดมอนิเตอร์ของคุณและถอดสายไฟของคอมพิวเตอร์
- 2-1 เซื่อมต่อสาย HDMI (เฉพาะรุ่นอินพต HDMI)
a. ตรวจสอบให้แน่ใจว่าหังมอนิเตอร์และคอมพิวเตอร์ปีดอยู่
b. ต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของ
มอนิเตอร์และต่ออีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์
2-2 เซื่อมต่อสาย DP (เฉพาะรุ่นอินพุต DP) (ไมบังคับ)
a. ตรวจสอบให้แน่ใจว่าทังมอนิเตอร์และคอมพิวเตอร์ปีดอยู่
b. เซื่อมต่อสาย DP เข้ากับคอมพิวเตอร์
- เลียบสายมอนิเตอร์เข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์
- เสียบปลักสายไฟของคอมพิวเตอร์และมอนิเตอร์เข้ากับเต้าเสียบปลักไฟ ที่อยู่ในบริเวณใกล้เคียง
- เลือกเปิด/ปิดชาร์จด้วย USB ขณะปิดเครื่องเพื่อเปิด/ปิดใช้งานฟังก์ชัน ชาร์จด้วย USB ขณะปิดเครื่อง (ไม่บังคับ)

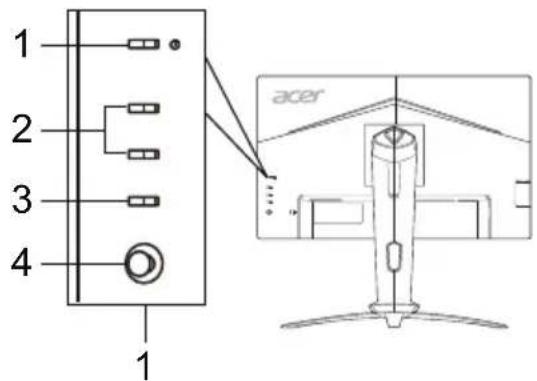

การควบคุมภายนอก
| หมายเลข | รายการ | คําอธิบาย |
| 1 | ปุ่มเปิด-ปิดเครื่อง/ไฟแสดงสถานะ | เปิด/ปิดมอบนิเตอร์ สีนําเงินหมายถึงเปิดอยู่ สีเหลืองหมายถึงสแดนด์บาย/โหมดประหยัดพลังงาน |
| 2 ปุ่มลัด 1, 2 | กดเพื่อเปิดใช้งานฟังก์ชันปุ่มลัดที่กำหนดโดยผู้ใช้ | |
| 3 | ปุ่มอินพุด | กดเพื่อสลับระหว่างแหล่งอินพุด |
| 4 | ปุ่มน่าทาง/ตกลง | กดเพื่อเปิดใช้งานเมนู OSD แล้วใช้เป็นปุ่มน่าทางเพื่อน้นฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อป้อนการเลือก |
ประกาศ FCC
อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามชิดจํากัดสำหรับอุปกรณ์ติดจีดอล Class B ตาม Part 15 ของกฎหมาย FCC ข้อจํากัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมจากสัญญาณ berบกวนที่เป็นอันตรายในการติดตั้ง ภายในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแต่คลื่นความถี่วิทยุและหากไม่ติดตั้งและใช้งานตามคําแนะนําอาจทําให้เกิดสัญญาณ berบกวนที่เป็นอันตรายต่อการสือสารด้วยคลื่นวิทยุอย่างไรก็ตาม ไม่มีการรับประกันว่าสัญญาณ berบกวนจะไม่เกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณ์นี้ทําให้เกิดสัญญาณ berบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรศัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ก็ควรพย้ายามแก้ไขปัญหาการบรบกวนโดยตําเนินการตามมาตรการต่อไปน้อย่างน้อยหนึ่งข้อ:
• ปรับทิศทางหรือเปลี่ยนที่ตั้งเส่าอากาศรับสัญญาณ
- เพิมระยะห่างระหว่างอุปกรณ์และตัวรับสัญญาณ
- เซื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าอื่นนอกจากตัวรับสัญญาณที่เชื่อมต่อไว้
- ปรึกษากับตัวแทนจำหน่ายหรือช่างเทคนิคผู้เชี่ยวชาญด้านวิทยุ/โทรศัศน์เพื่อขอความช่วยเหลือ
คำแลงเกี่ยวกับความสอดคล้องของ CE
Acer Inc., ขอประกาศในที่นี้ val่ามอนิเตอร์ LCD นั้นปฏิบัติตามข้อกําหนดสําคัญและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยดําเน็งถึงการกําหนดกรอบสําหรับการตั้งข้อกําหนดการออกแบบเพื่อสิงแวดล้อมสําหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน
ข้อสังเกต:
เพื่อป้องกันความเสียหายที่อาจเกิดกับมอนิเตอร์ ห้ายกมอนิเตอร์โดยจับที่ฐาน
ข้อสังเกต: สายหุ้มฉนวน
การเชื่อมต่อไปยังอุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดต้องทำโดยใช้สายหุ้มฉนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC
ข้อสังเกต: อุปกรณ์ต่อพ่วง
เฉพาะอุปกรณ์ต่อฟ่วง (อุปกรณ์อินพต/เอาต์พต เทอร์มินัล เครื่องพิมพ์ ฯลาฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อジャกัด Class B เท่านั้น ที่สามารถเชื่อมต่อเข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อฟ่วงไม่ได้รับการรับรองอาจจะสงผลให้เกิดการบรบวนการรับสัญญาณวิทยุและโทรศัตน์
ข้อควรระวัง
การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้รับการอนุมัติโดยชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช่ซึ่งได้รับจาก Federal Communications Commission ในการใช้งาน ผลิตภัณฑ์นี้เป็นโมมะได้
เงื่อนไขการใช้งาน
อุปกรณ์นี้เป็นไปตาม Part 15 ของกฏ FCC การใช้งานต้องอยู่ภายในได้เจーンไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้อาจไม่ก่อให้เกิดสัญญาณ berบวนที่เป็นอันตรายและ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณ berบวนหั้งหมดที่ได้รับ รวมถึงสัญญาณ berบวนที่อาจก่อให้เกิดการทํางานที่ไม่พึงประสงค์
ข้อสังเกต: ผู้ใช้ของประเทศแคนาตา
อุปกรณ์ดิจิตอล Class B นี้เป็นไปตาม Canadian ICES-003
การกำจัดขยะจากอุปกรณ์โดยผู้ใช้ในแบบส่วนตัวในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์นี้ที่อยู่บนผลิตภัณฑ์นี้หรือบนบรรจุภัณฑ์เป็นการระบุว่าผลิตภัณฑ์นี้จะต้องไม่ลูกกําจัดรวมกับขยะในครัวเรือนอื่นๆ ของคุณ โดยจะเป็นความรับผิดชอบของคุณในการกําจัดขยะจากอุปกรณ์โดยทั้งมอบให้จุดเก็บรวบรวมที่กําหนดไว่สำหรับการรีไซเคิลขยะจากอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าโดยเฉพาะ การเก็บแยกและรีไซเคิลขยะจากอุปกรณ์ในเวลาที่จะคําจัดจะช่วย อนรักษ์ทรัพยากรธรรมชาติและทําให้แน่ใจได้ว่าจะได้รับการใช้เดิลด้วยวิธีที่ช่วยปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกียวกับสถานที่ที่คุณสามารถส่งมอบขยะจากอุปกรณ์ของคุณสำหรับการรีไซเดิล โปรดติดต่อสำนักงานเขต (ที่ว่าการอําเภอ) ในทองถิ่นของคุณ เทศบาลกําจัดขยะในครัวเรือน หรือร้านดําที่คุณเชื้อผลิตภัณฑ์

ข้อมูลจำเพาะ
| จอ LCD | ระบบขับเคลื่อน | TFT Color LCD | |
| ขนาด 24.5"W (62 ชม.) | |||
| ระยะทางระหว่างทิกเชล | 0.283 มม. (แนวทาง) x 0.280 มม. (แนวลั่ง) | ||
| ความสว่าง | เนทีฟ: 400 cd/ m^2 ; โหมด HDR400: 400 cd/ m^2 | ||
| ความเปรียบต่าง | สูงสด 100000000:1 (ACM) | ||
| มุมที่รับชมได้ | 178° (แนวทาง) 178° (แนวตั้ง) (CR=10) | ||
| เวลาตอบสนอง | 1 ms (G สิง G) / 0.5 ms (G สิง G, ตําสุด) | ||
| ชนิดของจอ In-Plane Switching | |||
| H-Frequency | HDMI: 31 - 255 kHzDP: 255 - 255 kHz | ||
| V-Frequency | HDMI: 56 - 240 HzDP: 48 - 240 Hz | ||
| สีของจอ | 16.7 ล้านสี | ||
| Dot Clock 600 MHz | |||
| ความละเอียดสูงสด | 1920 x 1080 @ 240 Hz | ||
| Plug & Play VESA DDCCI/DDC2B | |||
| ระดับการประหยัดพลังงาน | A | ||
| *การใช้พลังงานต่อปี | 31 (kWh) (สาหรับรุนอินพุต HDMI) | ||
| การใช้พลังงาน (ที่ 200 nits) | โหมดเป็ด | 17.4W (ทั่วไป) | |
| โหมดสลิป 0.45W (ทั่วไป) | ) | ||
| โหมดปิด | 0.25W (ทั่วไป) | ||
| ชั่วต่ออินพุต | สัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI)DP (เฉพาะรุ่นอินพุต DP) | ||
| สัญญาณเวิดีโออินพุต | สัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI) (ไม่มังคับ)DP (เฉพาะรุ่นอินพุต DP) (ไมบังคับ) | ||
| ลําโพง | 2W x 2 (เฉพาะรุ่นอินพุตสัญญาณเสียง)(ไมบังคับ) | ||
| USB | USB 3.0 x 4 (ไมบังคับ) | ||
| ขนาดหน้าจอสูงสด | แนวทาง: 543.744 มม.แนวตั้ง: 302.616 มม. | ||
| แหลงจ่ายพลังงาน | 100-240V, 50/60 Hz | ||
| ข้อควรค่านิงด้านสิ่งแวดล้อม | อุณหภูมิในการทํางาน: 0° สิง 40°Cอุณหภูมิในการจัดเก็บ: -20° สิง 60°Cความชื่นในการทํางาน: 20% สิง 80% | ||
| ขนาด | 557.79 (กว้าง) x 397.84 ~ 512.84 (สูง) x 236.27 (ลึก) มม. | ||
| นําหนัก (N. W.) | 5.30 กก. (สุทธิ) | ||
| ข้อมูลจําเพาะของกลไก | ก้มเฉย: -5° สิง +25° (เฉพาะที่จุดสูงสุด สามารถเยี่ยงได้ 25 องศาสําหรับมุมเฉย)การหมุน: -20° สิง +20°การปรับความสูง: 0 มม. สิง 115 มม.การปรับตั้ง/นอน: -90° สิง +90°ชาตั้งแบบคอออกได้: มิ | ||
| การควบคุมภายนอก | สวิตช์/ปุ่ม | ปุ่มเป็ด/ปีดเครืองปุ่มลัด 1ปุ่มลัด 2 | เมญ/ปิอนเมญ/นําทาง/คลลง |
| ฟังก์ขันการทํางาน | ความสว่างความเปรียบต่างไฟสินําเงินการเพิ่มสิค่าACMHDRความคมชัดพิเศษแกมมาอุณหภูมิสิโหมดพื้นที่สีโหมดเกรย์สเกลสีสัน 6 แกนความยิมตัว 6 แกนระดับเสียงปีดเสียงโอเวอร์ไตรฟ Adaptive-Syncอัตราเรฟรช | VRBความหน่วงตําเป็นพิเศษจุดยิงภาษาการหนดระยะเวลา OSDความโปร่งใสลือก OSDสัญญาณเข้าค้นหาแหล่งสัญญาณเอ็ดโนมัติรูปแบบ DPการกําหนดฮอดศีย์ย์โหมดเจอกว้างDDC/CIระดับสิค้าสําหรับ HDMIโหมดเริ่มใช้งานอย่างรวดเร็วชาร์จด้วย USB ขณะปิดเครื่องข้อมูลหน้าจอวิชัดการตั้งคาทั้งหมดออก | |
| ข้อมูลจําเพาะหั้งหมดอาจมีการเปลี่ยนแปลงโดยไม่จําเป็นต้องแจ้งให้ทราบ | |||
ดันหาเอกสารอื่นๆ และคู่มือสำหรับผลิตภัณฑ์ Acer ของคุณบนเว็บไซต์การสนับสนุนอย่างเป็นทางการของ Acer
*การใช้พลังงานต่อปีจะค่านวลโดยใช้ตามแบบอย่างการใช้พลังงาน 4 ชั่วโมงต่อวัน 365 วันต่อปี
