KB242YH - จอภาพ ACER - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	จอภาพ LCD
ยี่ห้อ	Acer
รุ่น	KB242YH
ขนาดหน้าจอ	23.8 นิ้ว (60.5 ซม.)
ความละเอียดดั้งเดิม	1920 x 1080 (Full HD)
เทคโนโลยีแผง	LCD
ความสว่างทั่วไป	250 cd/m²
อัตราส่วนความคมชัด	1000:1
ความถี่รีเฟรชสูงสุด	75 Hz
เวลาตอบสนอง	4 ms
มุมมอง (แนวนอน/แนวตั้ง)	178°/178°
การเชื่อมต่อ	1x VGA, 1x HDMI, 1x ช่องเสียบหูฟัง
ฟังก์ชันหลัก	AMD FreeSync, ฟิลเตอร์แสงสีฟ้า, Super Sharpness, โหมดที่ตั้งไว้ (Standard, ECO, Graphics, Film, ฯลฯ)
แหล่งจ่ายไฟ	100-240 V AC, 50/60 Hz
การใช้พลังงานทั่วไป	22 W
น้ำหนักสุทธิ (รวมขาตั้ง)	3.5 kg
ขนาด (รวมขาตั้ง, ก x ส x ล)	540 x 410 x 180 mm
การเอียง	-5° ถึง 15°
มาตรฐาน VESA	100 x 100 มม. (สกรู M4 x 10 มม.)
ระดับพลังงาน (EU)	F
การรับประกัน	2 ปี
การบำรุงรักษาและทำความสะอาด	ใช้ผ้านุ่มแห้ง ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์
ข้อควรระวังด้านความปลอดภัย	อย่าให้ถูกฝนหรือความชื้น อย่าปิดกั้นช่องระบายอากาศ ถอดปลั๊กก่อนทำความสะอาด
อะไหล่และการซ่อมแซม	ติดต่อศูนย์บริการที่ได้รับอนุญาตจาก Acer ห้ามซ่อมด้วยตนเอง

คำถามที่พบบ่อย - KB242YH ACER

ความละเอียดสูงสุดของจอภาพ Acer KB242YH คือเท่าไร

ความละเอียดดั้งเดิมคือ 1920 x 1080 (Full HD)

จอภาพรองรับเทคโนโลยี AMD FreeSync หรือไม่

ใช่ จอภาพรองรับ AMD FreeSync เพื่อประสบการณ์การเล่นเกมที่ราบรื่น ต้องเปิดใช้งานฟังก์ชันนี้ในเมนู OSD

วิธีทำความสะอาดหน้าจอจอภาพ

ถอดปลั๊กจอภาพ จากนั้นใช้ ผ้านุ่มแห้ง เช็ดหน้าจอและตัวเครื่องเบาๆ ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

สายเคเบิลอะไรบ้างที่มาพร้อมกับจอภาพ

จอภาพมาพร้อมกับ สายไฟ และ สาย VGA สาย HDMI และสายเสียงเป็นอุปกรณ์เสริม

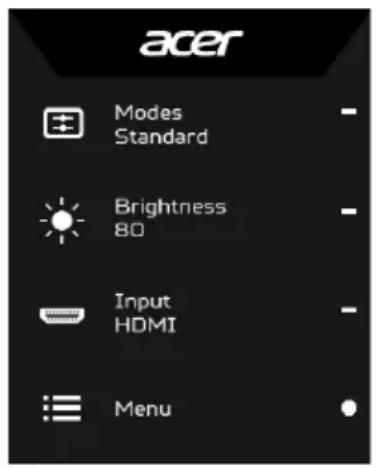

วิธีเข้าเมนู OSD

กด ปุ่ม Navi/OK (ปุ่มตรงกลางด้านหลัง) เพื่อเปิดเมนู OSD ใช้ปุ่มนำทางเพื่อเลื่อนดูตัวเลือกและยืนยันด้วยปุ่มเดียวกัน

ฉันสามารถติดตั้งจอภาพบนผนังได้หรือไม่

ได้ จอภาพรองรับมาตรฐาน VESA 100 x 100 มม. ใช้สกรู M4 x 10 มม. เพื่อยึดขาแขวนผนัง

หากหน้าจอยังคงเป็นสีดำควรทำอย่างไร

ตรวจสอบว่าจอภาพเปิดอยู่ (ไฟ LED สีน้ำเงิน) ตรวจสอบว่าสายไฟเสียบแน่น และสายวิดีโอ (VGA หรือ HDMI) เชื่อมต่อกับคอมพิวเตอร์อย่างถูกต้อง หากไฟ LED เป็นสีส้ม แสดงว่าจอภาพอยู่ในโหมดพัก

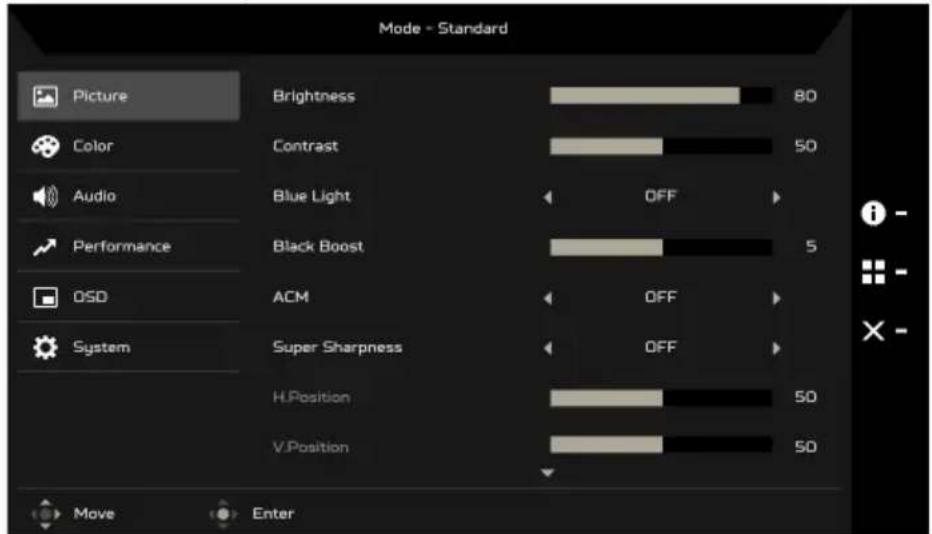

วิธีปรับความสว่างและความคมชัด

ใช้เมนู OSD: กดปุ่ม Navi/OK ไปที่ Picture จากนั้นปรับ Brightness (0-100) และ Contrast (0-100) ตามต้องการ

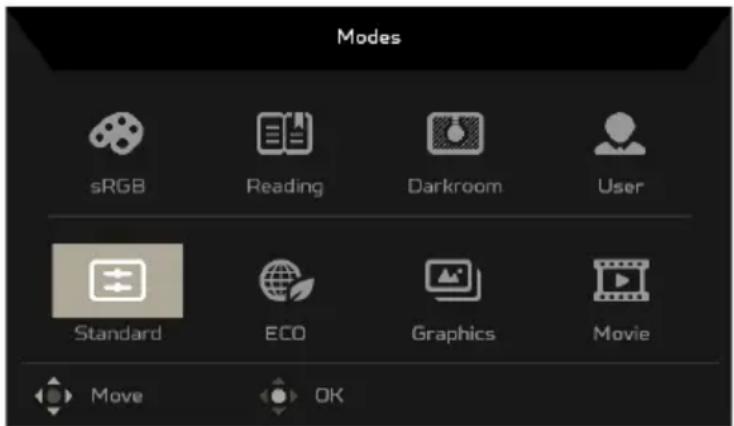

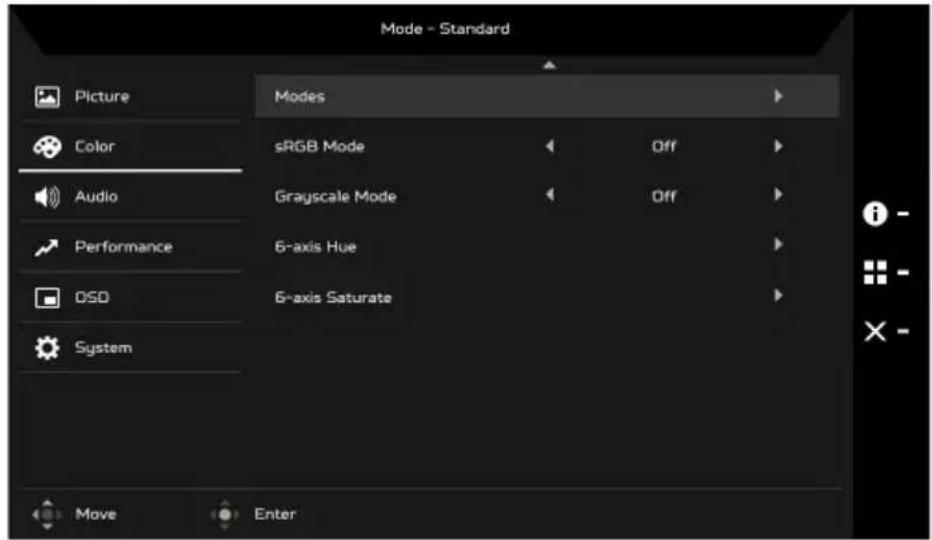

มีโหมดภาพอะไรบ้าง

จอภาพมีโหมดที่ตั้งไว้หลายโหมด: Standard, ECO, Graphics, Movie, sRGB, Reading, Darkroom และโหมด User ที่ปรับแต่งได้ คุณสามารถเลือกผ่านปุ่ม Modes หรือในเมนู OSD

จอภาพมีลำโพงในตัวหรือไม่

ไม่ จอภาพไม่มีลำโพงในตัว มี ช่องเสียบหูฟัง สำหรับเชื่อมต่อหูฟังหรือลำโพงภายนอก

คู่มือผู้ใช้ KB242YH ACER

สงวนลิขสิทธิ์ © พ.ศ. 2022 Acer Incorporated สงวนสิทธิ์ทุกประการ

คู่มือการใช้งานจอแอลซีดี Acer พิมพ์ครั้งแรก: 11/2022

อาจมีการเปลี่ยนแปลงข้อมูลในเอกสารฉบับนี้เป็นระยะๆ โดยไม่ต้องแจ้งการปรับปรุงแก้ไขหรือเปลี่ยนแปลงดังกล่าวให้ทราบ การเปลี่ยนแปลงดังกล่าวจะถูกรวบรวมไว้ในคู่มือหรือเอกสารประกอบและสิ่งพิมพ์ใหม่ บริษัทไม่รับรองหรือรับประกันไม่ว่าจะโดยชัดแจ้งหรือโดยปริยายเกี่ยวกับเนื้อหานี้และข้อปฏิเสธความรับผิดชอบใดๆ ต่อการรับประกันโดยปริยายถึงความสามารถในการค้าหรือความเหมาะสมสำหรับวัตถุประสงค์เฉพาะใดๆ

บันทึกหมายเลขรุ่น หมายเลขเครื่อง วันที่และสถานที่ซื้อ ข้อมูลการซื้อในพื้นที่ว่างที่มีให้ด้านล่าง หมายเลขเครื่องและหมายเลขรุ่นมีระบุอยู่บนป้ายกำกับที่ติดอยู่บนคอมพิวเตอร์ของคุณ การติดต่อใดๆ ที่เกี่ยวข้องกับอุปกรณ์ของคุณควรระบุหมายเลขเครื่อง หมายเลขรุ่นและข้อมูลการซื้อด้วยทุกครั้ง

ห้ามทำซ้ำ เก็บไว้ในระบบที่สามารถดึงออกมาใช้ได้ หรือส่งต่อส่วนใดๆ ไม่ว่าจะด้วยวิธีการใดๆ ทั้งทางอิเล็กทรอนิกส์ เครื่องจักร การทำสำเนา บันทึก หรืออย่างอื่นใด โดยไม่ได้รับอนุญาตล่วงหน้าเป็นลายลักษณ์อักษรจาก Acer Incorporated

คู่มือการใช้งานจอแอลซีดีของ Acer

หมายเลขรุ่น:____ หมายเลขเครื่อง:____ วันที่ซื้อ:____ สถานที่ซื้อ:____

Acer และโลโก Acer เป็นเครื่องหมายการค้าของ Acer Incorporated ชื่อผลิตภัณฑ์หรือเครื่องหมายการค้าจดทะเบียนอื่นๆ ที่ระบุหรือแสดง ณ ที่นี้ใช้เพื่อวัตถุประสงค์ในการระบุเท่านั้นและถือเป็นทรัพย์สินของเจ้าของที่เกี่ยวข้อง

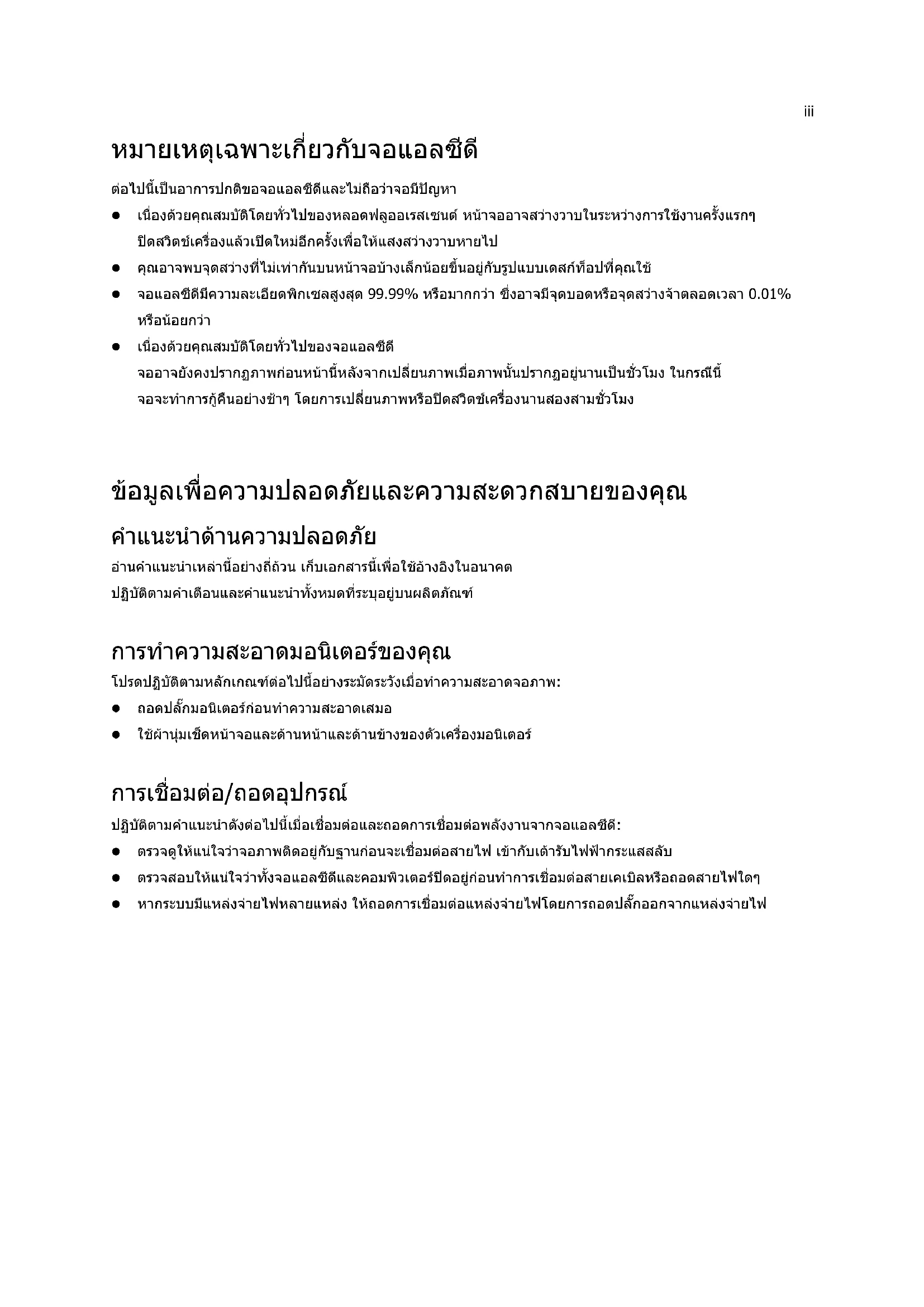

หมายเหตุเฉพาะเกี่ยวกับจอแอลซีดี

ต่อไปนี้เป็นอาการปกติของจอแอลซีดีและไม่ถือว่าจอมีปัญหา

• เนื่องด้วยคุณสมบัติโดยทั่วไปของหลอดฟลูออเรสเซนต์ หน้าจออาจสว่างวาบในระหว่างการใช้งานครั้งแรกๆ ปิดสวิตช์เครื่องแล้วเปิดใหม่อีกครั้งเพื่อให้แสงสว่างวาบหายไป
• คุณอาจพบจุดสว่างที่ไม่เท่ากันบนหน้าจอบ้างเล็กน้อยขึ้นอยู่กับรูปแบบเดสก์ท็อปที่คุณใช้
• จอแอลซีดีมีความละเอียดพิกเซลสูงสุด 99.99% หรือมากกว่า ซึ่งอาจมีจุดบอดหรือจุดสว่างจำตลอดเวลา 0.01% หรือน้อยกว่า
• เนื่องด้วยคุณสมบัติโดยทั่วไปของจอแอลซีดี จออาจยังคงปรากฏภาพก่อนหน้านี้หลังจากเปลี่ยนภาพเมื่อภาพนั้นปรากฏอยู่นานเป็นชั่วโมง ในกรณีนี้ จอจะทำการกู้คืนอย่างช้าๆ โดยการเปลี่ยนภาพหรือปิดสวิตช์เครื่องนานสองสามชั่วโมง

ข้อมูลเพื่อความปลอดภัยและความสะดวกสบายของคุณ

คำแนะนำด้านความปลอดภัย

อ่านคำแนะนำเหล่านี้อย่างถี่ถ้วน เก็บเอกสารนี้เพื่อใช้อ้างอิงในอนาคต

ปฏิบัติตามคำเตือนและคำแนะนำทั้งหมดที่ระบุอยู่บนผลิตภัณฑ์

การทำความสะอาดจอภาพของคุณ

โปรดปฏิบัติตามหลักเกณฑ์ต่อไปนี้อย่างระมัดระวังเมื่อทำความสะอาดจอภาพ:

• ถอดปลั๊กจอภาพก่อนทำความสะอาดเสมอ
• ใช้ผ้านุ่มเช็ดหน้าจอและด้านหน้าและด้านข้างของตัวเครื่องจอภาพ

การเชื่อมต่อ/ถอดอุปกรณ์

ปฏิบัติตามคำแนะนำต่อไปนี้เมื่อเชื่อมต่อและถอดการเชื่อมต่อพลังงานจากจอแอลซีดี:

• ตรวจสอบให้แน่ใจว่าจอภาพติดอยู่กับฐานก่อนจะเชื่อมต่อสายไฟเข้ากับเต้ารับไฟฟ้ากระแสสลับ
• ตรวจสอบให้แน่ใจว่าทั้งจอแอลซีดีและคอมพิวเตอร์ปิดอยู่ก่อนทำการเชื่อมต่อสายเคเบิลหรือถอดสายไฟใดๆ
• หากระบบมีแหล่งจ่ายไฟหลายแหล่ง ให้ถอดการเชื่อมต่อแหล่งจ่ายไฟโดยการถอดปลั๊กออกจากแหล่งจ่ายไฟ

การเข้าถึง

แน่ใจว่าเต้ารับไฟฟ้าที่คุณเสียบสายไฟสามารถเข้าถึงได้สะดวกและอยู่ใกล้กับอุปกรณ์ที่ใช้งานมากที่สุด เมื่อคุณต้องการถอดการเชื่อมต่อพลังงานออกจากอุปกรณ์ แน่ใจว่าถอดปลั๊กไฟออกจากเต้ารับไฟฟ้า

การฟังอย่างปลอดภัย

เพื่อปกป้องการได้ยินของคุณ โปรดปฏิบัติตามคำแนะนำเหล่านี้

• ค่อยๆ เพิ่มระดับเสียงจนกว่าคุณจะได้ยินชัดเจนและสบายโดยไม่ผิดเพี้ยน หลังจากตั้งค่าระดับเสียงแล้ว อย่าเพิ่มเสียงหลังจากที่หูของคุณปรับเข้ากับเสียงแล้ว
• จำกัดระยะเวลาในการฟังเพลงที่ระดับความดังมากๆ หลีกเลี่ยงการเพิ่มระดับเสียงเพื่อไม่ให้ได้ยินเสียงรบกวนจากภายนอก
• ลดระดับเสียงลงหากคุณไม่สามารถได้ยินคนใกล้คุณพูด

คำเตือน

• ห้ามใช้ผลิตภัณฑ์นี้ใกล้กับน้ำ
• อย่าวางผลิตภัณฑ์นี้บนรถเข็น ขาตั้ง หรือโต๊ะที่ไม่มั่นคง หากผลิตภัณฑ์ตกหล่นอาจทำให้ผลิตภัณฑ์ได้รับความเสียหายอย่างมาก
• ช่องและรูเปิดมีไว้เพื่อระบายอากาศ เพื่อให้แน่ใจว่าการทำงานของผลิตภัณฑ์เชื่อถือได้และเพื่อป้องกันความร้อนสูงเกินไป ต้องไม่อุดหรือคลุมรูระบายอากาศเหล่านี้ ไม่ควรอุดรูระบายอากาศโดยวางผลิตภัณฑ์บนเตียง โซฟา พรม หรือพื้นผิวอื่นๆ ที่คล้ายกัน ไม่ควรวางผลิตภัณฑ์นี้ใกล้หรือบนหม้อน้ำหรือเครื่องทำความร้อน หรือในการติดตั้งในตัว เว้นแต่มีการระบายอากาศที่เหมาะสม
• อย่าเสียบวัตถุใดๆ ลงในผลิตภัณฑ์นี้ผ่านช่องบนหน้าจอ เนื่องจากอาจสัมผัสกับจุดแรงดันไฟฟ้าที่เป็นอันตรายหรือชิ้นส่วนที่เกิดไฟฟ้าลัดวงจร และอาจทำให้เกิดไฟไหม้หรือไฟฟ้าดูด อย่าให้ของเหลวใดๆ หกรดบนผลิตภัณฑ์
• เพื่อหลีกเลี่ยงความเสียหายกับชิ้นส่วนภายในและเพื่อป้องกันการรั่วของแบตเตอรี่ อย่าวางผลิตภัณฑ์บนพื้นผิวที่สั่นสะเทือน
• อย่าใช้ผลิตภัณฑ์ในระหว่างเล่นกีฬา ออกกำลังกาย หรือในสภาพแวดล้อมที่สั่นสะเทือน ซึ่งอาจก่อให้เกิดไฟฟ้าลัดวงจรหรืออุปกรณ์ภายในเสียหายที่คาดไม่ถึงได้

การใช้สายไฟ

• ควรใช้ผลิตภัณฑ์นี้กับประเภทของไฟฟ้าตามที่ระบุบนป้ายกำหนด หากคุณไม่แน่ใจในประเภทของไฟฟ้าที่ใช้ได้ โปรดปรึกษาตัวแทนหรือบริษัทพลังงานท้องถิ่น
• อย่าวางสิ่งใดๆ บนสายไฟ อย่าใช้ผลิตภัณฑ์นี้ในบริเวณที่ผู้คนจะเดินเหยียบสายไฟ
• หากใช้สายไฟต่อพ่วงกับผลิตภัณฑ์นี้ ตรวจสอบให้แน่ใจว่ากำลังไฟฟ้ารวมของผลิตภัณฑ์ที่เสียบอยู่บนสายไฟต่อพ่วงทั้งหมดไม่เกินระดับของกำลังไฟฟ้าของสายไฟต่อพ่วง นอกจากนี้ ต้องแน่ใจด้วยว่าระดับของกำลังไฟฟ้ารวมของผลิตภัณฑ์ทั้งหมดที่เสียบอยู่บนเต้ารับบนผนังต้องไม่เกินระดับกำลังไฟฟ้าของฟิวส์
• อย่าใช้เต้ารับไฟฟ้า สามตาหรือปลั๊กฝังผนังเกินพิกัดโดยการเสียบอุปกรณ์มากเกินไป กำลังไฟฟ้าของระบบรวมต้องไม่เกิน 80% ของอัตราสาขาวงจร หากมีการใช้สามตา กำหนดไฟฟ้าไม่ควรเกิน 80% ของระดับอินพุตของสามตา
• สายไฟของผลิตภัณฑ์นี้ติดตั้งมาพร้อมกับสายดิน ปลั๊กสามารถเสียบได้กับเฉพาะเต้ารับที่มีสายดินเท่านั้น แน่ใจว่าเต้ารับมีการติดตั้งสายดินอย่างเหมาะสมก่อนที่จะเสียบสายไฟ อย่าเสียบสายไฟเข้าในเต้ารับที่ไม่มีสายดิน ติดต่อช่างไฟสำหรับรายละเอียดเพิ่มเติม

คำเตือน! สายดินเป็นอุปกรณ์ป้องกันความปลอดภัย การใช้เต้ารับไฟฟ้าที่ไม่มีการติดตั้งสายดินอย่างเหมาะสมอาจทำให้เกิดไฟฟ้าดูดและ/หรือได้รับบาดเจ็บได้

หมายเหตุ: สายดินให้การปกป้องที่ดีจากสัญญาณรบกวนที่คาดไม่ถึงซึ่งเกิดจากอุปกรณ์ไฟฟ้าข้างเคียงที่อาจรบกวนประสิทธิภาพการทำงานของผลิตภัณฑ์นี้

- ใช้ผลิตภัณฑ์เฉพาะกับสายไฟที่มีมาให้ หากคุณต้องการเปลี่ยนสายไฟ ตรวจสอบให้แน่ใจว่าสายไฟใหม่ตรงกับข้อกำหนดต่อไปนี้: สายไฟแบบถอดออกได้ ได้รับการรับรอง UL / CSA ประเภท SPT-2 ระดับต่ำสุด 7 แอมป์ 125 โวลต์ ผ่านการรับรอง VDE หรือเทียบเท่า ความยาวสูงสุด 4.5 เมตร (15 ฟุต)

การซ่อมแซมผลิตภัณฑ์

อย่าพยายามซ่อมแซมผลิตภัณฑ์นี้ด้วยตัวเอง

เนื่องจากช่องเปิดหรือฝาอุปกรณ์ที่ถอดออกอาจทำให้คุณสัมผัสกับจุดแรงดันไฟฟ้าที่เป็นอันตรายหรือความเสี่ยงอื่นๆ ให้ช่างผู้เชี่ยวชาญเป็นผู้ทำการซ่อมแซมทั้งหมด

ถอดปลั๊กผลิตภัณฑ์นี้จากผนังและให้ช่างผู้เชี่ยวชาญเป็นผู้ทำการซ่อมแซมเมื่อ:

• สายไฟหรือปลั๊กไฟเสียหาย ขาดหรือหลุดลุ่ย
• ของเหลวหกรดบนผลิตภัณฑ์
• ผลิตภัณฑ์สัมผัสกับฝนหรือน้ำ
• ผลิตภัณฑ์ร่วงหล่นหรือตัวเครื่องผลิตภัณฑ์เสียหาย
• ผลิตภัณฑ์มีสภาพการทำงานที่เปลี่ยนแปลงไปอย่างชัดเจน แสดงให้เห็นถึงความจำเป็นที่ต้องได้รับการซ่อมแซม
• ผลิตภัณฑ์ที่ไม่ทำงานตามปกติหลังจากปฏิบัติตามคำแนะนำต่อไปนี้

หมายเหตุ: ปรับเฉพาะการควบคุมที่กล่าวไว้ในคู่มือการใช้งาน เนื่องจากการปรับอื่นๆ อาจส่งผลให้เกิดความชำรุดเสียหายบ่อยครั้งและต้องได้รับการซ่อมแซมอย่างละเอียดโดยช่างผู้เชี่ยวชาญเพื่อฟื้นคืนผลิตภัณฑ์ให้ทำงานได้ตามปกติ

สภาพแวดล้อมที่อาจเกิดการระเบิด

ปิดสวิตช์เครื่องของคุณในบริเวณที่อาจเกิดการระเบิดและปฏิบัติตามสัญลักษณ์และคำแนะนำทั้งหมด บรรยากาศที่อาจเกิดการระเบิด ได้แก่ พื้นที่ที่ปกติแล้วคุณจะได้รับคำแนะนำว่าควรดับเครื่องยนต์ การเกิดประกายไฟในพื้นที่ดังกล่าวอาจก่อให้เกิดการระเบิดหรือเพลิงไหม้ซึ่งส่งผลให้ได้รับบาดเจ็บหรือกระทั่งเสียชีวิต ปิดอุปกรณ์เมื่ออยู่ใกล้ปั๊มน้ำมัน สังเกตข้อห้ามการใช้อุปกรณ์วิทยุในบริเวณคลังเก็บน้ำมันและสถานีส่งน้ำมัน โรงงานเคมีหรือที่ที่มีการระเบิดอยู่ พื้นที่ที่มักเกิดการระเบิด แต่อาจไม่มีเครื่องหมายระบุเสมอไป ได้แก่ ด้านล่างดาดฟ้าเรือ สถานีจ่ายหรือเก็บเคมีภัณฑ์ ยานพาหนะที่ใช้ก๊าชปิโตรเลียมเหลว (เช่น ก๊าชโพรเพนหรือบิวเทน) และบริเวณที่อากาศมีการปนเปื้อนด้วยสารเคมีหรืออนุภาคเคมี เช่น เม็ด ฝุ่นละอองหรือผงโลหะปะปนอยู่

ข้อมูลความปลอดภัยเพิ่มเติม

ผลิตภัณฑ์และอุปกรณ์เสริมอาจมีชิ้นส่วนเล็กๆ โปรดเก็บให้พ้นจากมือเด็ก

ข้อมูลการนำอุปกรณ์ไอทีกลับมาใช้ใหม่

Acer

มุ่งมั่นที่จะให้การปกป้องสิ่งแวดล้อมและมองว่าการรีไซเคิลในรูปของขยะและกำจัดอุปกรณ์ที่ใช้แล้วเป็นส่วนหนึ่งของสิ่งที่สำคัญยิ่งของบริษัทเพื่อลดผลกระทบต่อสิ่งแวดล้อมให้น้อยสุด

ที่ Acer

เราตื่นตัวด้านผลกระทบต่อสิ่งแวดล้อมอันเกิดจากธุรกิจของเราและพยายามหาและกำหนดขั้นตอนการทำงานที่ดีที่สุดเพื่อลดผลกระทบต่อสิ่งแวดล้อมอันเกิดจากผลิตภัณฑ์ของเรา

สำหรับข้อมูลเพิ่มเติมและความช่วยเหลือเกี่ยวกับการรีไซเคิล โปรดไปที่เว็บไซต์นี้:

เข้าไปดูที่ www.acer-group.com

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับคุณสมบัติและประโยชน์ของผลิตภัณฑ์อื่นๆ ของเรา

คำแนะนำการกำจัดที่เหมาะสม

อย่าทิ้งอุปกรณ์อิเล็กทรอนิกส์นี้ลงในถังขยะเมื่อกำจัดทิ้ง

เพื่อลดมลพิษและให้การปกป้องสภาพแวดล้อมของโลกสูงสุด โปรดนำกลับมาใช้ใหม่

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับระเบียบข้อบังคับเกี่ยวกับขยะจากอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (WEEE) โปรดเข้าไปที่

คำชี้แจงเกี่ยวกับพิกเซล

จอแอลซีดีนี้ผลิตโดยเทคนิคการผลิตที่มีความแม่นยำสูง อย่างไรก็ตาม

อาจมีบางพิกเซลที่ไม่ติดหรือปรากฏเป็นสีดำหรือจุดแดง

สิ่งนี้ไม่มีผลต่อการบันทึกภาพและไม่ถือว่าเป็นการทำงานที่ผิดปกติ

ผลิตภัณฑ์นี้ได้รับการจัดส่งโดยถูกเปิดการใช้งานสำหรับการจัดการพลังงาน:

• เปิดใช้งานโหมดหยุดการทำงานภายใน 15 นาทีเมื่อไม่มีการใช้งาน
• เปิดใช้งานโหมดหยุดการทำงานภายใน 30 นาทีเมื่อไม่มีการใช้งาน

คำแนะนำและข้อมูลเพื่อการใช้งานอย่างสะดวกสบาย

ผู้ใช้งานคอมพิวเตอร์อาจรู้สึกปวดตาและปวดหัวหลังการใช้งานเป็นเวลานาน

ผู้ใช้ยังเสี่ยงต่อการบาดเจ็บทางร่างกายหากนั่งทำงานหน้าจอคอมพิวเตอร์เป็นระยะเวลานาน ชั่วโมงการทำงานที่ยาวนาน การนั่งผิดท่า นิสัยการทำงานที่ไม่ดี ความเครียด สภาพการทำงานที่ไม่เพียงพอ สุขภาพร่างกายและปัจจัยอื่นๆ เพิ่มความเสี่ยงต่อการบาดเจ็บทางร่างกายอย่างมาก

การใช้งานคอมพิวเตอร์อย่างไม่ถูกต้องอาจนำไปสู่โรคการกดทับเส้นประสาทบริเวณข้อมือ โรคเอ็นอักเสบ

โรคเยื่อหุ้มข้ออักเสบ หรือความผิดปกติของโครงร่างและกล้ามเนื้ออื่นๆ อาการต่อไปนี้อาจปรากฏที่มือ ข้อมือ แขน ไหล่ คอ หรือหลัง:

• ชาหรือรู้สึกร้อนวูบวาบหรือเสียวซ่าน
• ปวด เจ็บ ล้า
• เจ็บ บวม หรือปวดตุบๆ
• เอ็นยืด
• หนาวหรืออ่อนล้า

หากคุณมีอาการเหล่านี้ หรือความรู้สึกไม่สบายอย่างต่อเนื่องหรือเรื้อรัง และ/หรือปวดที่เกี่ยวข้องกับการใช้งานคอมพิวเตอร์

โปรดปรึกษาแพทย์ทันทีและแจ้งแผนกสุขภาพและความปลอดภัยของบริษัทคุณ ส่วนต่อไปนี้ให้คำแนะนำเกี่ยวกับการใช้งานคอมพิวเตอร์อย่างสะดวกสบายมากยิ่งขึ้น

หามุมที่คุณรู้สึกสะดวกสบาย

หามุมที่คุณรู้สึกสะดวกสบายโดยการปรับมุมมองของมอนิเตอร์

ใช้ที่วางเท้าหรือเพิ่มระดับความสูงของเก้าอี้นั่งเพื่อให้รู้สึกสะดวกสบายมากที่สุด ปฏิบัติตามคำแนะนำต่อไปนี้:

• หลีกเลี่ยงการนั่งอยู่ในท่าเดิมๆ นานเกินไป
• หลีกเลี่ยงการงอตัวไปข้างหน้าและ/หรือการเอนกายไปด้านหลัง
• ยืนและเดินไปรอบๆ บ่อยๆ เพื่อลดความตึงเครียดของกล้ามเนื้อ

การดูแลรักษาสุขภาพดวงตา

การนั่งดูจอมอนิเตอร์เป็นเวลานาน รวมถึงการใช้แว่นตาหรือคอนแทคเลนส์ที่ไม่ถูกต้อง แสงจ้า แสงไฟในห้องมากเกินไป หน้าจอโฟกัสต่ำ พื้นที่พิมพ์ขนาดเล็ก และจอแสดงผลที่คมชัดต่ำ ทำให้ดวงตาของคุณพร่าได้ ส่วนต่อไปนี้ให้คำแนะนำเกี่ยวกับวิธีการลดความตึงเครียดของดวงตา

ดวงตา

• กระพริตตาบ่อยๆ
• ให้ตาของคุณได้หยุดพักโดยการไม่มองจอมอนิเตอร์และมองไปยังจุดที่อยู่ห่างไกล
• กระพริตตาบ่อยๆ เพื่อไม่ให้ตาแห้ง

จอแสดงผล

• รักษาความสะอาดของจอแสดงผล
• ให้ศีรษะของคุณอยู่ในระดับสูงกว่าขอบด้านบนของจอแสดงผล เพื่อที่ดวงตาของคุณจะได้มองลงเมื่อมองที่ตรงกลางของจอแสดงผล
• ปรับความสว่างของจอแสดงผล และ/หรือระดับความคมชัดเพื่อเพิ่มความสามารถในการอ่านข้อความและความชัดเจนของภาพ

กำหนดแสงจ้าและแสงสะท้อนโดย:

• วางจอแสดงผลของคุณให้ด้านข้างหันหน้าไปทางหน้าต่างหรือแหล่งไฟ
• ลดแสงไฟของห้องให้น้อยที่สุดโดยใช้ม่าน ร่มเงา หรือม่านบังตา
• ใช้โคมไฟสำหรับทำงาน - เปลี่ยนมุมมองการดูหน้าจอ
• การใช้ที่กรองเพื่อลดแสงจ้า ใช้เกราะบังหน้าจอ เช่น แผ่นกระดาษแข็งที่ยื่นจากขอบด้านหน้านสุดของจอแสดงผล

หลีกเลี่ยงการปรับจอแสดงผลของคุณไปยังมุมที่ไม่เหมาะสม

หลีกเลี่ยงการมองแสงจ้า เช่น หน้าต่างเปิดเป็นเวลานาน

การสร้างนิสัยการทำงานที่ดี

สร้างนิสัยการทำงานต่อไปนี้เพื่อให้การใช้งานคอมพิวเตอร์ของคุณผ่อนคลายและมีประสิทธิภาพมากยิ่งขึ้น:

• พักสั้นๆ เป็นประจำและบ่อยๆ
• ยืดเส้นยืดสาย
• สูดอากาศบริสุทธิ์บ่อยๆ
• ออกกำลังกายเป็นประจำและรักษาสุขภาพร่างกายให้แข็งแรง

การแกะหีบห่อ....1

การต่อ / การถอดฐาน 2

การปรับมุมของจอ 4

การเชื่อมต่อสายไฟ 5

ข้อควรระวังเพื่อความปลอดภัย......5

การทำความสะอาดจอภาพ 5

การประหยัดพลังงาน 6

DDC 6

การกำหนดขาของขั้วต่อ 7

ตารางไทม์มิ่งมาตรฐาน 8

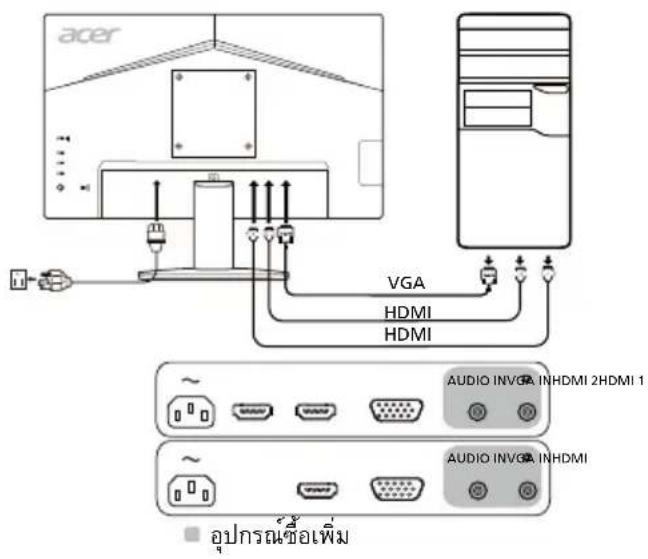

การติดตั้ง 9

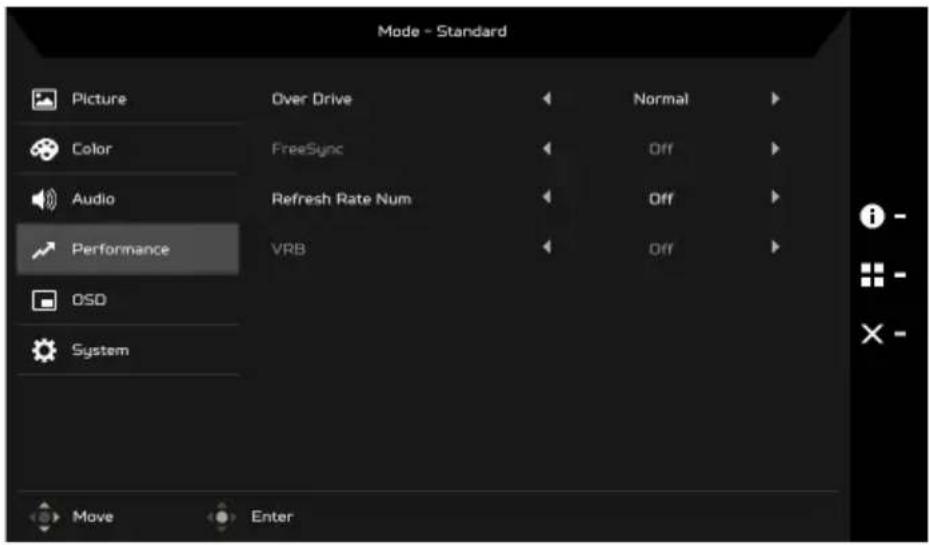

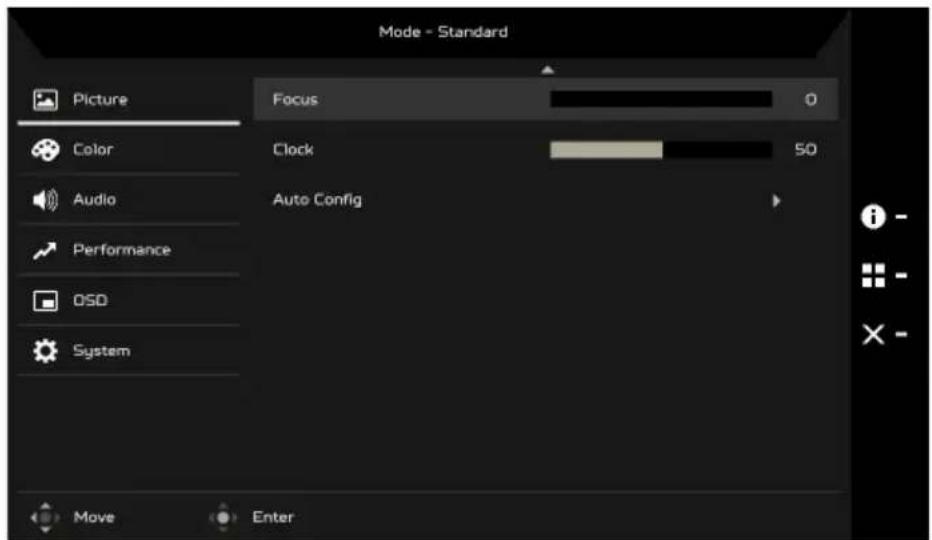

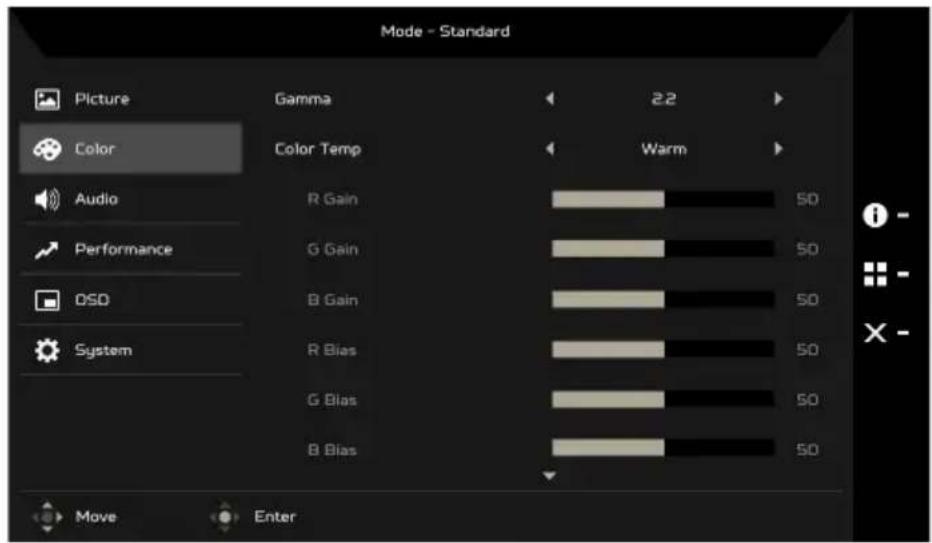

ตัวควบคุมของผู้ใช้ 10

การแก้ไขปัญหา 21

การแกะหีบห่อ

โปรดตรวจสอบว่ามีรายการเหล่านี้ครบเมื่อคุณแกะกล่อง และเก็บวัสดุบรรจุหีบห่อไว้ เพื่อใช้ในกรณีที่คุณจำเป็นต้องส่งจอภาพกลับไปยังบริษัทในอนาคต

- จอภาพ LCD

- คู่มือเริ่มต้นอย่างเร็ว

- สายไฟ AC

- สายเคเบิล D-Sub (อุปกรณ์ซื้อเพิ่ม)

- สายเคเบิล HDMI (อุปกรณ์ซื้อเพิ่ม)

- สายสัญญาณเสียง (อุปกรณ์เสริม)

หมายเหตุ: นำจอภาพและฐานจอภาพออกจากกล่องบรรจุ ค่อยๆ วางจอภาพคว่ำลงบนพื้นผิวที่มั่นคง ใช้ผ้าเพื่อป้องกันไม่ให้เกิดรอยขีดข่วนที่หน้าจอ

1:

ต่อขาตั้งจอแสดงผลเข้ากับฐาน

2:

ตรวจสอบให้แน่ใจว่าฐานนั้นล็อกเข้ากับขาตั้งจอแสดงผลเรียบร้อยแล้ว

หมายเหตุ: หากติดตั้งขายึดติดผนัง ขอแนะนำให้ใช้ชุดอุปกรณ์การติดตั้ง VESA (100 มม. x 100 มม.) ด้วยสกรู M4 x 10 (L) มม. เพื่อยึดจอมอนิเตอร์ของคุณเข้ากับผนัง

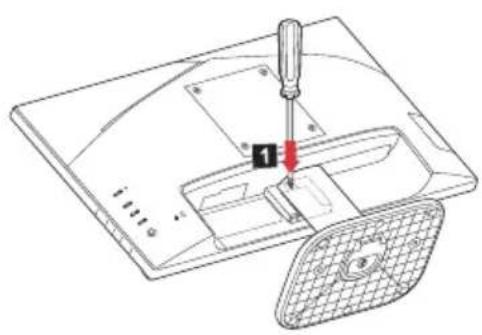

ทำตามคำแนะนำด้านล่างเพื่อถอดฐานออกจากจอมอนิเตอร์นี้

หมายเหตุ: ค่อยๆ วางจอภาพคว่ำลงบนพื้นผิวที่มั่นคง ใช้ผ้าเพื่อป้องกันไม่ให้เกิดรอยขีดข่วนที่หน้าจอ

1. ใช้ไขควงเพื่อกดปุ่มปลดล็อก

2. เมื่อกดปุ่มปลดล็อก ให้ถอดฐานออกจากจอมอนิเตอร์

การปรับตำแหน่งหน้าจอ

เพื่อปรับตำแหน่งการดูที่ดีที่สุด คุณสามารถปรับความสูง/การก้มเอียงของจอภาพ

- ก้มเอียง

โปรดดูภาพประกอบด้านล่างสำหรับตัวอย่างช่วงการก้มเอียง

การเชื่อมต่อสายไฟ

• แรกสุดให้ตรวจสอบให้แน่ใจว่าสายเพาเวอร์ที่คุณใช้เป็นชนิดที่ถูกต้องสำหรับพื้นที่ของคุณ
• จอภาพนี้มีเพาเวอร์ซัพพลายสากล ที่อนุญาตให้สามารถทำงานได้ทั้งแรงดันไฟฟ้า 100/120 V AC หรือ 220/240 V AC ผู้ใช้ไม่ต้องทำการปรับใด ๆ - เสียบปลายสายไฟด้านหนึ่งเข้ากับช่องเสียบไฟ AC และเสียบปลายอีกด้านหนึ่งเข้ากับเต้าเสียบ AC
• สำหรับเครื่องที่ใช้ไฟ AC 120 V: ใช้ชุดสายไฟในรายการ UL, สายไฟชนิด SVT และปลั๊กแบบ 10 A/125 V
• สำหรับเครื่องที่ใช้ไฟ AC 220/240 V (นอกสหรัฐอเมริกา): ใช้ชุดสายไฟที่ประกอบด้วยสาย H05VV-F และปลั๊กแบบ 10 A, 250 V ชุดสายไฟควรได้รับการรับรองด้านความปลอดภัยที่เหมาะสมสำหรับประเทศซึ่งจะติดตั้งอุปกรณ์
• โปรดยืนยันว่าระบบการกระจายไฟฟ้าในการติดตั้งในอาคารจะต้องจัดให้มีเบรกเกอร์ที่รองรับอัตราไฟฟ้า 120/240 V, 20 A (สูงสุด)

ข้อควรระวังเพื่อความปลอดภัย

• หลีกเลี่ยงการวางจอภาพ หรือวัตถุที่หนักอื่นๆ บนสายไฟ เพื่อหลีกเลี่ยงความเสียหายที่จะเกิดกับสายเคเบิล
• อย่าให้จอภาพสัมผัสลูกฝน ความชื้นที่มากเกินไป หรือฝุ่น
• อย่าคลุมช่องระบายอากาศ หรือช่องเปิดต่างๆ ของจอภาพ วางจอภาพในสถานที่ซึ่งมีการหมุนเวียนอากาศเพียงพอเสมอ
• หลีกเลี่ยงการวางจอภาพในที่ซึ่งมีฉากหลังสว่างมาก หรือที่ซึ่งมีแสงอาทิตย์หรือแหล่งกำเนิดแสงที่สะท้อนเข้าทางด้านหน้าของจอภาพ วางจอภาพต่ำกว่าระดับสายตา
• ในขณะที่เคลื่อนย้ายจอภาพ ให้ถือด้วยความระมัดระวัง
• ป้องกันไม่ให้มีการกระแทกหรือรอยขีดข่วนบนหน้าจอ เนื่องจากหน้าจอมีความเปราะบาง
• เพื่อป้องกันความเสียหายที่อาจเกิดกับมอนิเตอร์ ให้ยกมอนิเตอร์โดยจับที่ฐาน

การทำความสะอาดจอภาพ

โปรดปฏิบัติตามคำแนะนำด้านล่างเมื่อทำความสะอาดจอภาพ

• ถอดปลั๊กจอภาพก่อนที่จะทำความสะอาดเสมอ
• ใช้ผ้านุ่มเพื่อเช็ดหน้าจอ และตัวเครื่องด้านหน้าและด้านข้างเบาๆ
• ห้ามฉีดสเปรย์หรือเทของเหลวใด ๆ ลงบนหน้าจอหรือฝาปิดโดยตรง
• ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือฝาปิด
• Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

จอภาพจะเปลี่ยนไปยังโหมด "การประหยัดพลังงาน" ด้วยสัญญาณควบคุมจากคอนโทรลเลอร์การแสดงผล โดยมีการระบุโดย LED เพาเวอร์สีเหลือง

สถานะไฟ LED
ติด	น
โหมดการประหยัดพลังงาน	เหลือง Oxำพัน

เครื่องจะอยู่ในสถานะการประหยัดพลังงาน จนกระทั่งตรวจพบสัญญาณควบคุม หรือแป้นพิมพ์หรือเมาส์มีการทำงาน เวลากลับคืนมาทำงานจากสถานะปิดเครื่องมาเป็นสถานะเปิด อยู่ที่ประมาณ 3 วินาที

DDC

ในการทำให้การติดตั้งง่ายขึ้น จอภาพมีความสามารถพลักแอนด์เพลย์กับระบบของคุณ ถ้าระบบของคุณสนับสนุนโปรโตคอล DDC DDC (ช่องข้อมูลการแสดงผล) เป็นโปรโตคอลการสื่อสารซึ่งจอภาพจะแจ้งให้ระบบโฮสต์รับรู้ถึงความสามารถของจอภาพโดยอัตโนมัติ ตัวอย่างเช่น ความละเอียดที่สนับสนุน และเวลาที่สัมพันธ์กัน จอภาพสนับสนุนมาตรฐาน DDC2B

สายเคเบิลสัญญาณการแสดงผลสี 15 ชา

หมายเลข号	คําอธิบาย	หมายเลข号	คําอธิบาย
1. แดง 9. +5V
2.	เซียว	10.	กราวนด์ จอภาพ
3.	น้ําเงิน	11.	กราวนด์ จอภาพ
4.	กราวนด์ จอภาพ	12.	DDC-ข้อมูลอนุกรม
5.	กราวนด์ จอภาพ	13.	ซิงค์แนวนอน
6.	R-กราวนด์	14.	ซิงค์แนวตั้ง
7.	G-กราวนด์	15.	DDC-นาพิกาอนุกรม
8. B-กราวนด์

สายเคเบิลสัญญาณการแสดงผลสี 19 ชา

ข้า	ความหมาย	ข้า	ความหมาย
1.	ข้อมูล TMDS 2+	10.	นาฬิกา TMDS +
2.	ข้อมูล TMDS 2 ซิลด์	11.	นาฬิกา TMDS ซิลด์
3.	ข้อมูล TMDS 2-	12.	นาฬิกา TMDS-
4.	ข้อมูล TMDS 1+	13.	CEC
5.	ข้อมูล TMDS 1 ซิลด์	14.	สงวนไว้ (N.C. บนอุปกรณ์)
6.	ข้อมูล TMDS 1-	15.	SCL
7.	ข้อมูล TMDS 0+	16.	SDA
8.	ข้อมูล TMDS 0 ซิลด์	17.	DDC/CEC กราวนด์
9.	ข้อมูล TMDS 0-	18.	เพ้าเวอร์ +5V
		19.	ตรวจสอบชื่อตพลัก

โหมด	ความละเอียด	หมายเหตุ
1 VGA 640 x 480 60 Hz
2 VGA 640 x 480 72 Hz
3 VGA 640 x 480 75 Hz
4 MAC 640 x 480 66.66 Hz
5 VESA 720 x 400 70 Hz
6 SVGA 800 x 600 56 Hz
7 SVGA 800 x 600 60 Hz
8 SVGA 800 x 600 72 Hz
9 SVGA 800 x 600 75 Hz
10 MAC 832 x 624 74.55 Hz
11 XGA 1024 x 768 60 Hz
12 XGA 1024 x 768 70 Hz
13 XGA 1024 x 768 75 Hz
14 MAC 1152 x 870 75 Hz
15 VESA 1152 x 864 75 Hz
16 VESA 1280 x 960 60 Hz
17 SXGA 1280 x 1024 60 Hz
18 SXGA 1280 x 1024 75 Hz
19 VESA 1280 x 720 60 Hz
20 WXGA 1280 x 800 60 Hz
21 WXGA+ 1440 x 900 60 Hz
22 WSXGA+ 1680 x 1050 60 Hz
23 FHD 1920 x 1080 60 Hz
24 FHD 1920 x 1080 75 Hz
25 FHD 1920 x 1080 85 Hz		ฉพาะสำหรับ HDMI เท่านั้น
26 FHD 1920 x 1080 100 Hz		ฉพาะสำหรับ HDMI เท่านั้น

หมายเหตุ: HDMI ใช้เพื่อรองรับเทคโนโลยี AMD FreeSync และโซลูชันกราฟิก AMD สำหรับ GPU รุ่นอื่น โปรดติดต่อผู้ผลิตกราฟิกการ์ด เพื่อตรวจสอบว่าสามารถรองรับหรือไม่

การติดตั้ง

ในการติดตั้งจอภาพบนระบบไฮด์ของคุณ โปรดทำตามขั้นตอนด้านล่าง:

ขั้นตอน

1. 1-1 เชื่อมต่อสายเคเบิลวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

1-2 เชื่อมต่อสายเคเบิล HDMI (เฉพาะรุ่นที่มีอินพุต HDMI เท่านั้น)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ b. เชื่อมต่อสายเคเบิล HDMI ไปยังคอมพิวเตอร์

1. เชื่อมต่อสายเคเบิลเสียง (อุปกรณ์เสริม)
2. เสียบสายมอนิเตอร์เข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์ 4. เสียบปลั๊กสายไฟของคอมพิวเตอร์และมอนิเตอร์เข้ากับเต้าเสียบปลั๊กไฟที่อยู่ในบริเวณใกล้เคียง

ตัวควบคุมของผู้ใช้ ตัวควบคุมที่ฐาน

หมายเลข	รายการ รายละเอียด
1	ปุ่มเปิด-ปิดเครื่อง/ไฟแสดงสถานะ	เปิด/ปิดมอนิเตอร์ สีน้ำเงินหมายถึงเปิดอยู่สีเหลืองหมายถึงสแดนด์บาย/โหมดประหยัด
2	ปุ่มฮอดคีย์ 1, 2	กดเพื่อเปิดใช้งานฟังก์ชันฮอดคีย์ที่กำหนดไว้โดยผู้ใช้
3	ปุ่มอินพุต	กดเพื่อสลับแหล่งอินพุต
4 ปุ่ม Navi/OK		กดเพื่อเปิดใช้งานเมนู OSD จากนั้นใช้เป็นแป้นกำหนดทิศทาง เพื่อไฮไลด์ฟังก์ชันที่ต่อ ต้องการกดอีกครั้งเพื่อป้อนตัวเลือก

หมายเหตุ: เนื้อหาดังต่อไปนี้ใช้สำหรับเป็นตัวอย่างอ้างอิงทั่วไปเท่านั้น ข้อมูลจำเพาะตามจริงของผลิตภัณฑ์อาจแตกต่างกัน

สามารถใช้ OSD (การแสดงผลบนหน้าจอ) สำหรับการปรับการตั้งค่าจอภาพ LCD ของคุณ กดปุ่ม MENU เพื่อเปิด OSD คุณสามารถใช้ OSD เพื่อปรับคุณภาพของรูปภาพ แท็บของ OSD และการตั้งค่าทั่วไป สำหรับการตั้งค่าขั้นสูง โปรดอ้างอิงถึงหน้าต่อไปนี้:

หน้าหลัก

ฟังก์ชันตามค่าเริ่มต้นสำหรับปุ่ม 1 และ 2 คือ Modes (โหมด) และ Brightness (ความสว่าง) คุณสามารถใช้ Hot Key Assignment (การกำหนดฮอตคีย์) เพื่อตั้งค่าปุ่มเหล่านี้สำหรับฟังก์ชันที่คุณต้องการ

1. Modes (โหมด)
2. Brightness (ความสว่าง)
3. Input (สัญญาณเข้า)
4. Menu (เมนู)

การปรับ Modes (โหมด)

จากหน้าฟังก์ชันใด ๆ ให้กด ☐ เพื่อเปิดระบบควบคุม Modes (โหมด) และเลือกโปรแกรมไฟล์ที่กำหนดโดยผู้ใช้ซึ่งจะใช้ (โปรดดูข้อมูลเพิ่มเติมที่ส่วนหน้าฟังก์ชัน)

การปรับ Brightness (ความสว่าง)

เปิดระบบควบคุม Brightness (ความสว่าง) และเลือกการตั้งค่าความสว่างโดยใช้ปุ่ม Navi/OK เมื่อคุณดำเนินการเสร็จสิ้นแล้ว ให้กดปุ่ม Navi/OK เพื่อออก

การเลือก Input (สัญญาณเข้า)

เปิดระบบควบคุม Input (สัญญาณเข้า) และเลือกสัญญาณเข้าที่ต้องการ คุณยังสามารถสลับเปิดหรือปิดใช้ Auto Source (แหล่งสัญญาณอัตโนมัติ) เมื่อคุณดำเนินการเสร็จสิ้นแล้ว ให้กดปุ่ม Navi/OK เพื่อออก

เปิดหน้าฟังก์ชันเพื่อเลือกฟังก์ชันเมนู และปรับการตั้งค่าที่คุณต้องการใช้ โดยใช้ปุ่ม Navi/OK เมื่อเสร็จสิ้นแล้ว กด ✗ เพื่อออก คุณยังสามารถกด ✉ จากหน้าฟังก์ชันใด ๆ เพื่อเลือกโหมดที่คุณต้องการ

การปรับ Picture (รูปภาพ)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. เลือก Picture (รูปภาพ) จาก OSD โดยใช้ปุ่ม Navi/OK จากนั้น ไปที่การตั้งค่าที่คุณต้องการเปลี่ยน
3. ใช้ปุ่ม Navi/OK เพื่อเลือกการตั้งค่า
4. Brightness (ความสว่าง): ปรับความสว่างจาก 0 ถึง 100

หมายเหตุ: ปรับสมดุลระหว่างเงาที่สว่างและมืด

1. Contrast (ความเข้ม): ปรับความเข้มจาก 0 ถึง 100

หมายเหตุ: ตั้งค่าระดับความแตกต่างระหว่างส่วนที่สว่างกับส่วนที่มืด

1. Blue Light (ไฟสีฟ้า): กรองไฟสีฟ้าโดยการปรับระดับ Blue Light (ไฟสีฟ้า) ที่แตกต่างกันตามอัตราส่วนที่แสดงไว้ - 80%, 70%, 60%, 50%..

หมายเหตุ: ค่าที่สูงขึ้นจะเป็นการเพิ่มไฟสีฟ้า สำหรับการป้องกันที่ดีที่สุด ให้เลือกค่าต่ำ

1. Black Boost (เสริมแต่งประสิทธิภาพ): เป็นการเพิ่มระดับสีเข้มของการแสดงจอ – สีดำไม่ดำไม่เข้ม ยิ่งมีระดับสูงขึ้น จะยิ่งเป็นการเพิ่มสีเข้มยิ่งขึ้น
2. ACM: เปิดหรือปิด ACM ค่าเริ่มต้นคือ Off (ปิด)
3. เทคโนโลยี Super Sharpness (ความคมชัดเป็นพิเศษ) สามารถเลียนแบบภาพความคมชัดสูง โดยการเพิ่มความเข้มของพิกเซลสำหรับภาพดั้งเดิม ซึ่งจะทำให้ภาพมีความคมและชัดเจนมากขึ้น
4. H. Position (ตำแหน่งแนวนอน) (เฉพาะรุ่นอินพุตแบบ อะนาล็อก): ปรับตำแหน่งแนวนอนจาก 0 ถึง 100
5. V. Position (ตำแหน่งแนวตั้ง) (เฉพาะรุ่นอินพุตแบบ อะนาล็อก): ปรับตำแหน่งแนวตั้งจาก 0 ถึง 100
6. Focus (โฟกัส) (เฉพาะรุ่นอินพุตแบบอะนาล็อก): ปรับโฟกัสจาก 0 ถึง 100
7. Clock (นาฬิกา) (เฉพาะรุ่นอินพุตแบบอะนาล็อก): ปรับนาฬิกาจาก 0 ถึง 100

การปรับ Color (สี)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. เลือก Color (สี) จาก OSD โดยใช้ปุ่ม Navi/OK จากนั้น ไปที่การตั้งค่าที่คุณต้องการเปลี่ยน
3. ใช้ปุ่ม Navi/OK เพื่อเลือกการตั้งค่า
4. โหมด Gamma (เกมมา) ช่วยให้คุณสามารถปรับโทนของแสงสว่าง ค่าเริ่มต้นคือ 2.2 (ค่ามาตรฐานสำหรับ Windows)
5. Color temperature (อุณหภูมิสี): ค่าเริ่มต้นคือ Warm (อบอุ่น) คุณสามารถเลือก Cool (เย็น), Warm (อบอุ่น), Normal (ปกติ), Bluelight (ไฟสีฟ้า) หรือ User (ผู้ใช้)
6. Modes (โหมด): เลือกโหมดที่คุณต้องการ
7. โหมด sRGB ช่วยให้สามารถแสดงสีสำหรับการนำเสนอได้ดียิ่งขึ้นโดยใช้อุปกรณ์ต่อพ่วง เช่น DSC หรือเครื่องพิมพ์
8. Grayscale Mode (โหมดสเกลสีเทา): On (เปิด) หรือ Off (ปิด) โหมดสเกลสีเทา
9. 6-axis Hue (สีสัน 6 แกน): ปรับค่าความสว่างของสี แดง, เขียว, ฟ้า, เหลือง, ม่วงแดง และ ฟ้าคราม
10. 6-axis Saturate (ความอิ่มตัวของสี 6 แกน): ปรับค่าความอิ่มตัวของสี แดง, เขียว, ฟ้า, เหลือง, ม่วงแดง และ ฟ้าคราม

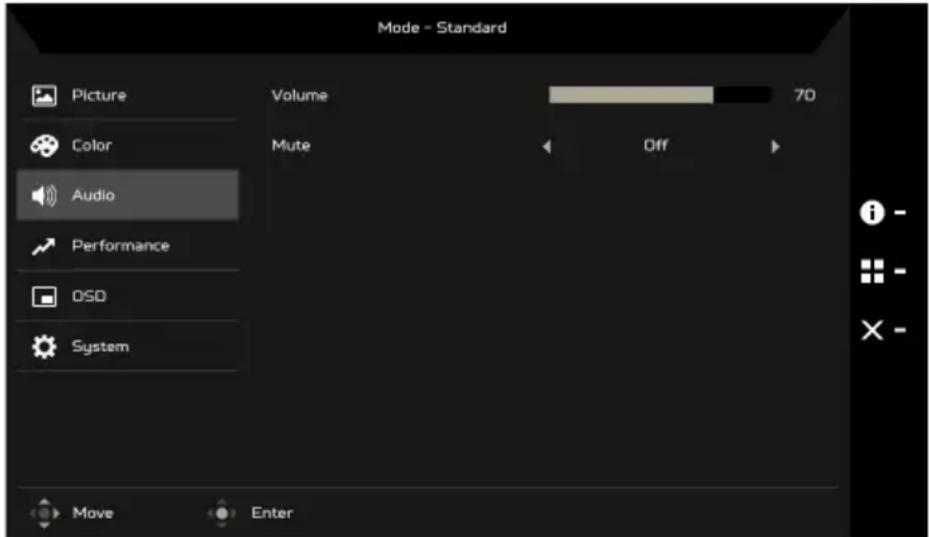

การปรับ Audio (เสียง) (ตามรุ่นที่เลือก)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. เลือก Audio (เสียง) จาก OSD โดยใช้ปุ่ม Navi/OK จากนั้นไปที่การตั้งค่าที่คุณต้องการเปลี่ยน
3. ใช้ปุ่ม Navi/OK เพื่อเลือกการตั้งค่า
4. Volume (ระดับเสียงดัง): ปรับระดับเสียง
5. Mute (ปิดเสียง): เลือก On (เปิด) หรือ Off (ปิด)

การปรับ Performance (ประสิทธิภาพ)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. ใช้ปุ่ม Navi/OK เลือก Performance (ประสิทธิภาพ) จาก OSD จากนั้นไปที่การตั้งค่าที่คุณต้องการเปลี่ยน
3. ใช้ปุ่ม Navi/OK เพื่อเลือกการตั้งค่า
4. Over Drive (โอเวอร์ไตรฟ์): เลือก Off (ปิด), Normal (ปกติ) และ Extreme (พิเศษ)

หมายเหตุ:

1. หาก FreeSync อยู่ในสถานะ "เปิด" ระบบจะตั้งค่าการเลือก Over Drive เป็น "ธรรมดา" โดยอัตโนมัติ
2. หาก FreeSync อยู่ในสถานะ "ปิด" ระบบจะตั้งค่าการเลือก Over Drive เป็นการตั้งค่าหนึ่งในรายการตั้งค่าต่อไปนี้: (a) รุนแรง (b) ธรรมดา (c) ปิด
3. FreeSync: เลือก On (เปิด) หรือ Off (ปิด) FreeSync ใช้ได้กับกราฟิกการ์ดที่รองรับ AMD เท่านั้น
4. Refresh rate num (อัตรารีเฟรช): แสดงอัตรารีเฟรชปัจจุบันของหน้าจอบนหน้าจอ
5. VRB: เมื่อ VRB อยู่ในระดับ Extreme (พิเศษ) หรือ Normal (ปกติ) VRB จะให้ภาพที่มีไดนามิกที่คมและชัดกว่า ค่าเริ่มต้นคือ Off (ปิด)

• VRB ไม่สนับสนุนโหมด PIP/PBP และ HDR (ตามรุ่นที่เลือก) - เมื่อ VRB อยู่ในระดับ Extreme (พิเศษ) หรือ Normal (ปกติ) อยู่ FreeSync จะถูกปิดโดยอัตโนมัติ - VRB งพะต่อความสว่างของสิ่งต่อไปนี้: โลโก้, จดยิง, ข้อความและไอคอนการป้อนข้อมูล - คุณสมบัติ VRB ขึ้นอยู่กับอัตรารีเฟรชสูงสุดของจอมอนิเตอร์ สำหรับจอภาพที่สนับสนุนสูงสุด 100 Hz การตั้งค่าอัตรารีเฟรชที่แนะนำของ VRB คือ 75, 85 หรือ 100 Hz

การปรับ OSD

1. กดปุ่ม MENU เพื่อเปิด OSD
2. เลือก OSD จาก OSD โดยใช้ปุ่ม Navi/OK จากนั้น ไปที่การตั้งค่าที่คุณต้องการเปลี่ยน
3. ใช้ปุ่ม Navi/OK เพื่อเลือกการตั้งค่า
4. Language (ภาษา): ตั้งค่าภาษาเมนู OSD
5. OSD Timeout (หมดเวลา OSD): ปรับช่วงหน่วงเวลาก่อนปิดใช้เมนู OSD
6. Transparency (ความโปร่งใส): เลือกความโปร่งใสของเมนู OSD ความโปร่งใสสามารถมีค่า 0% (OFF (ปิด)), 20%, 40%, 60% หรือ 80%
7. OSD Lock (ล็อก OSD): ฟังก์ชันล็อก OSD ใช้เพื่อป้องกันไม่ให้ปุ่ม OSD ถูกกดโดยไม่ตั้งใจ หากต้องการลบข้อความ OSD Lock (ล็อก OSD) ให้กดปุ่ม Navi/OK ค้างไว้เป็นเวลา 3 วินาทีจนกว่าข้อความจะหายไป ถ้าข้อความ OSD Lock (ล็อก OSD) ยังคงอยู่โปรดตรวจสอบว่าปุ่ม Navi/OK ติดอยู่หรือไม่

การปรับ System (ระบบ)

1. กดปุ่ม MENU เพื่อเปิด OSD
2. เลือก System (ระบบ) จาก OSD โดยใช้ปุ่ม Navi/OK จากนั้น ไปที่การตั้งค่าที่คุณต้องการปรับค่า
3. ใช้ปุ่ม Navi/OK เพื่อเลือกการตั้งค่า
4. Input (สัญญาณเข้า): เลือกแหล่งที่มาจากแหล่งสัญญาณเข้าที่สามารถเลือกใช้งานได้
5. Auto Source (แหล่งสัญญาณอัตโนมัติ): ค้นหาแหล่งข้อมูลป้อนเข้าที่สามารถเลือกใช้งานได้โดยอัตโนมัติ
6. Hotkey Assignment (การกำหนดฮอตคีย์): เลือกฟังก์ชัน Hot Key 1 (ฮอตคีย์ 1) หรือ Hot Key 2 (ฮอตคีย์ 2)
7. Wide Mode (โหมดกว้าง): คุณสามารถเลือกสัดส่วนหน้าจอที่คุณต้องการใช้ ตัวเลือกคือ Full (เต็มหน้าจอ) และ Aspect (สัดส่วน)
8. DDC/CI: ช่วยให้คุณสามารถตั้งค่าจอภาพผ่านซอฟต์แวร์บนพีซีได้
9. HDMI Black Level (ระดับสีดำสำหรับ HDMI): คุณสามารถเลือกระดับสีดำสำหรับแหล่งสัญญาณ HDMI ตัวเลือกคือ Normal (ปกติ) และ Low (ต่ำ)
10. Quick Start Mode (โหมดเริ่มต้นอย่างรวดเร็ว): เปิดใช้งานจอภาพได้อย่างรวดเร็ว

ข้อมูลผลิตภัณฑ์

1. จากหน้าฟังก์ชันใด ๆ ให้กด ⓘ เพื่อเปิดหน้า Information (ข้อมูล)
2. Reset All Settings (รีเซ็ตการตั้งค่าทั้งหมด): รีเซ็ตการตั้งค่าทั้งหมดกลับเป็นการตั้งค่าจากโรงงาน

การแก้ไขปัญหา

ก่อนที่จะส่งจอภาพ LCD ของคุณเพื่อทำการซ่อม โปรดตรวจสอบรายการการแก้ไขปัญหาด้านล่าง เพื่อดูว่าคุณสามารถวินิจฉัยปัญหาได้ด้วยตัวเองหรือไม่

(โหมด VGA)

ปัญหา	สถานะบัจจุบัน	การแก้ไข
ไม่มีภาพ	LED ติด	ใช้ OSD, ปรับความสว่างและคอนทราสต์ไปยังค่าสูงสุด หรือรีเซ็ดกลับเป็นการตั้งค่าเริ่มต้นจากโรงงาน
	LED ดับ	ตรวจสอบสวิตช์เพาเวอร์
		ตรวจสอบว่าสายไฟ ACเชื่อมต่ออยู่กับจอภาพอย่างเหมาะสมหรือไม่
	LED แสดงสีเหลืองอําพัน	ตรวจสอบว่าสายเคเบิลสัญญาณวิตีโอเชื่อมต่อที่ด้านหลังของจอภาพอย่างเหมาะสมหรือไม่
		ตรวจสอบว่าระบบคอมพิวเตอร์เปิดอยู่หรือไม่
ภาพผิดปกติ	ภาพไม่นิ่ง	ตรวจสอบว่าข้อมูลจำเพาะของกราฟฟิกส์อะแคป-เตอร์ และจอภาพสอดคล้องกันหรือไม่ ซึ่งนี่อาจเป็นปัญหาของความถี่สัญญาณอินพุตที่ไม่ตรงกัน
	การแสดงผลหายไป, た่าแหน่งกลางไม่ตรง หรือภาพขนาดเล็กเกินไปหรือใหญ่เกินไป	ใช้ OSD, ปรับ ความละเอียด, นาพิกา, เพสนาพิกา, た่าแหน่งแนวนอน และた่าแหน่งแนวตั้งกับสัญญาณที่ไม่ได้มาตรฐาน
		ใช้ OSD, ในกรณีที่ภาพไม่เต็มหน้าจอ, โปรดเลือกความละเอียดอื่น หรือเวลารีเพราะแนวตั้งอื่น
		รอสองสามวินาทีหลังจากที่ปรับขนาดของภาพก่อนที่จะเปลี่ยนหรือตัดการเชื่อมต่อสายเคเบิลสัญญาณ หรือปิดจอภาพ
เสียงผิดปกติ(เฉพาะรุ่นที่มีอินพุตเสียงเท่านั้น)(อุปกรณ์ซื้อเพิ่ม)	ไม่มีเสียง หรือระดับเสียงต่ําเกินไป	ตรวจสอบว่าสายเคเบิลเสียงเชื่อมต่อกับโฮสต์ PCอยู่หรือไม่
		ตรวจสอบว่าการตั้งคาระดับเสียงของโฮสต์ PC อยู่ในた่าแหน่งต่ําสุดหรือไม่ และลองเพิ่มระดับเสียงขึ้น

(โหมด HDMI)

ปัญหา	สถานะปัจจุบัน	การแก้ไข
ไม่มีภาพ	LED ติด	ใช้ OSD, ปรับความสว่างและคอนทราสต์ไปยังค่าสูงสุด หรือรีเซ็ดกลับเป็นการตั้งค่าเริ่มต้นจากโรงงาน
	LED ดับ	ตรวจสอบสวิตช์เพาเวอร์
		ตรวจสอบว่าสายไฟ AC เซื่อมต่ออยู่กับจอภาพอย่างเหมาะสมหรือไม่
	LED แสดงสีเหลืองอําพัน	ตรวจสอบว่าสายเคเบิลสัญญาณวิตีโอเชื่อมต่อที่ด้านหลังของจอภาพอย่างเหมาะสมหรือไม่
		ตรวจสอบวาระบบคอมพิวเตอร์เปิดอยู่หรือไม่
เสียงผิดปกติ(เฉพาะรุ่นที่มีอินพุตเสียงเท่านั้น)(อุปกรณ์ซื้อเพิ่ม)	ไม่มีเสียงหรือระดับเสียงต่ำเกินไป	ตรวจสอบว่าสายเคเบิลเสียงเชื่อมตอกับโฮสต์PCอยู่หรือไม่
		ตรวจสอบว่าการตั้งค่าระดับเสียงของโฮสต์PC อยู่ในตําแหน่งต่ำสุดหรือไม่และลองเพิ่มระดับเสียงขึ้น
