РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XV253QX ACER

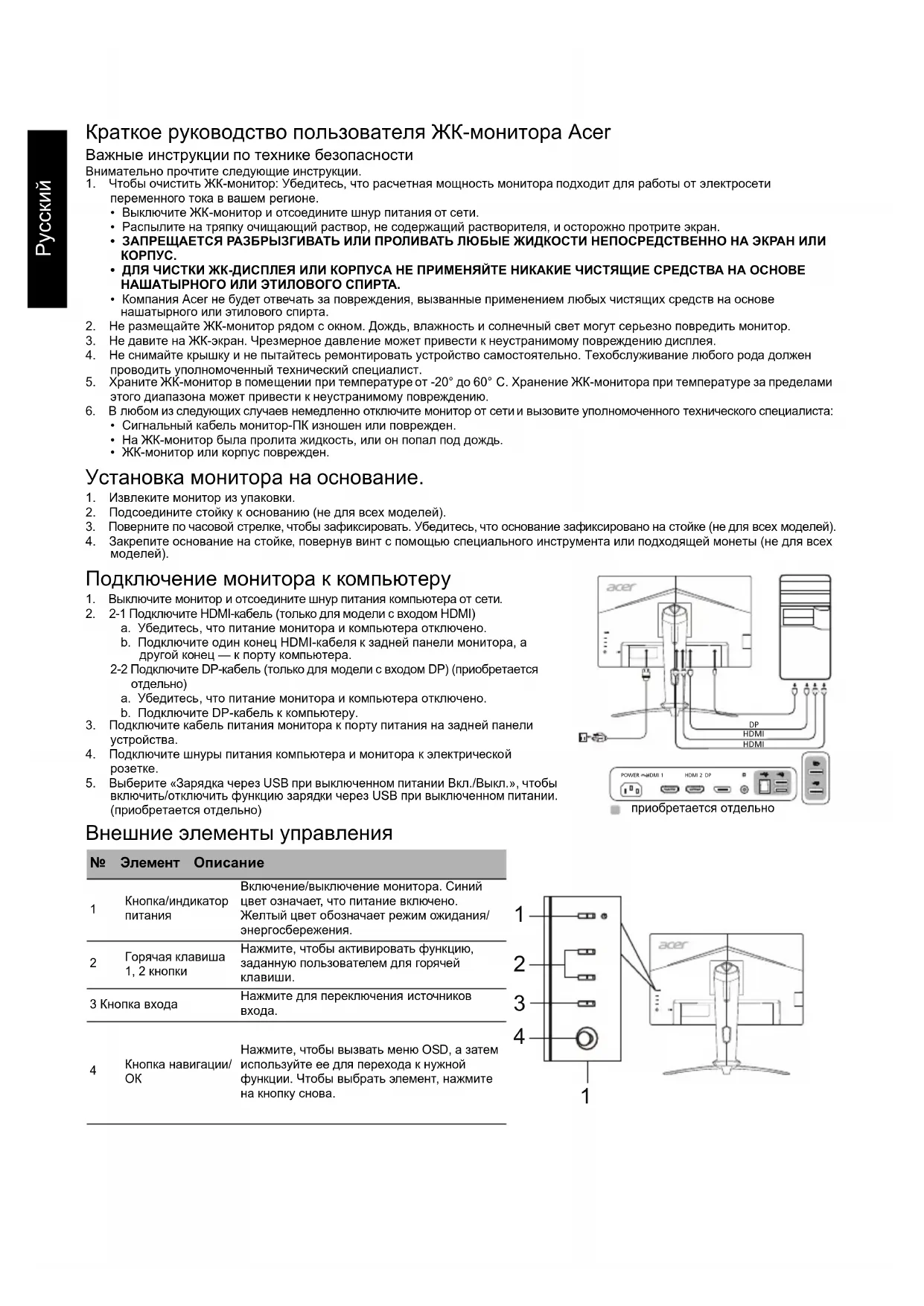

Краткое руководство пользователя ЖК-монитора Acer

Важные инструкции по технике безопасности

Внимательно прочтите следующие инструкции.

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного тока в вашем регионе.

2. Выключите ЖК-монитор и отсоедините шнур питания от сети.

3. Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

- ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ КОРПУС.

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

- Компания Асег не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

1. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.
2. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.
3. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен проводить уполномоченный технический специалист.
4. Храните ЖК-монитор в помещении при температуре от -20° до 60° С. Хранение ЖК-монитора при температуре за пределами этого диапазона может привести к неустранимому повреждению.
5. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

- Сигнальный кабель монитор-ПК изношен или поврежден.

- На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден.

Установка монитора на основание.

1. Извлеките монитор из упаковки.
2. Подсоедините стойку к основанию (не для всех моделей).
3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).
4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех моделей).

Подключение монитора к компьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите HDMI-кабель (только для модели с входом HDMI)
   а. Убедитесь, что питание монитора и компьютера отключено.
   b. Подключите один конец HDMI-кабеля к задней панели монитора, а другой конец — к порту компьютера.

2-2 Подключите DP-кабель (только для модели с входом DP) (приобретается отдельно)

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите DP-кабель к компьютеру.

1. Подключите кабель питания монитора к порту питания на задней панели устройства.

2. Подключите шнуры питания компьютера и монитора к электрической розетке.

3. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы включить/отключить функцию зарядки через USB при выключенном питании. (приобретается отдельно)

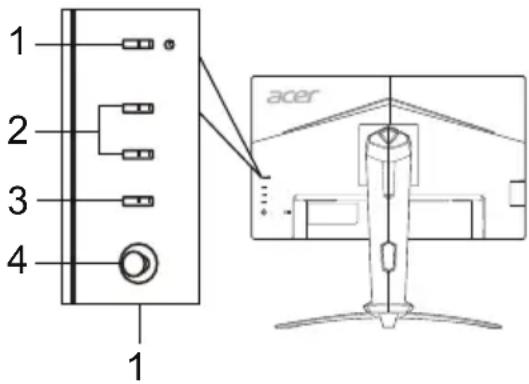

Внешние элементы управления

No	Элемент	Описание
1	Кнопка/индикатор питания	Включение/выключение монитора. Синий цвет означает, что питание включено.Желтый цвет обозначает режим ожидания/энергосбережения.
2	Горячая клавиша 1, 2 кнопки	Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши.
3	Кнопка входа	Нажмите для переключения источников входа.
4	Кнопка навигации/ОК	Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова.

acer DP HDMI HDMI POWER+HDMI 1 HDMI 2 DP приобретается отдельно

1 2 3 4 1 acer

Правила и примечания по технике безопасности

Примечание FCC

Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса В, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий:

• Переориентировать или переместить приемную антенну.
  ● Увеличить расстояние между устройством и приемником.
  ● Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию.

Декларация соответствия СЕ

Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта.

Примечание:

Чтобы не повредить монитор, не поднимайте его за основание.

Примечание: Экранированные кабели

Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости.

Примечание:

Монитор Асег предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей.

Примечание: Периферийные устройства

К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса В. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов.

Предупреждение

Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций.

Условия эксплуатации

Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.

Примечание: Для пользователей в Канаде

Данное цифровое устройство класса В соответствует канадскому стандарту ICES-003.

Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза

Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.

Спецификации

ЖК-панель	Управляющее устройство	Цветной TFT ЖК-дисплей
	Размер	24,5"W (62 см)
	Шаг пикселя	0,283 мм (Г) x 0,280 мм (В)
	Яркость	Базовая: 400 кд/м2; режим HDR400: 400 кд/м2
	Контрастность Макс. 1000000000:1 (ACM)
	Угол обзора	178° (Г) 178° (В) (CR=10)
	Время отклика	1 мс (G до G) / 0,5 мс (G до G, Мин.)
	Тип панели In-Plane Switching
	Частота по горизонтали	HDMI: 31 - 255 кГцDP: 255 - 255 кГц
	Частота по вертикали	HDMI: 56 - 240 ГцDP: 48 - 240 Гц
Цвета отображения		16,7 млн
Синхросигнал для воспроизведения изображений на растровом дисплее		600 МГц
Максимальное разрешение		1920 x 1080 при частоте 240 Гц
Plug & Play VESA DDCCI/DDC2B
Класс энергопотребления А
*Годовое энергопотребление		31 (kWh) (для модели с HDMI-входом)
Потребляемая мощность (при яркости 200 нитов)	Во включенном состоянии	17,4 W (тип.)
	Спящий режим	0,45 W (тип.)
	В выключенном состоянии	0,25 W (тип.)
Входной разъем		HDMI (только модель с HDMI-входом)DP (только модель со входом DP)
Входной видеосигнал		HDMI (только модель с HDMI-входом) (приобретается отдельно)DP (только модель со входом DP) (приобретается отдельно)
Динамики		2 W x 2 (только модель с аудиовходом) (приобретается отдельно)
USB		USB 3.0 x 4 (приобретается отдельно)
Максимальный размер экрана		По горизонтали: 543,744 ммПо вертикали: 302,616 мм
Источник питания		100-240 V, 50/60 Hz
Внешние условия		Рабочая температура: От 0° до 40°CТемпература хранения: От -20° до 60°CРабочая влажность: От 20% до 80%
Габариты		557,79 (Ш) x 397,84 ~ 512,84 (В) x 236,27 (Г) мм
Вес (нетто)		5,30 кг (нетто)
Спецификации механизмов		Угол наклона: От -5° до +25° (наклон 25 градусов возможен только в самой высокой точке подставки)Угол поворота: От -20° до +20°Регулировка по высоте: От 0 мм до 115 ммВращение: От -90° до +90°Съемная подставка: Да
Внешние элементы управления	Переключатели/кнопки	Кнопка питания Горячая клавиша 1 Горячая клавиша 2	Вход Меню/Навигации/ОК
	Функции	Яркость Контрастность Синий свет Усиление черного ACM HDR Высокая резкость Гамма Цвет.темп. Режимы Цветовая схема Реж.градац.сер. 6 цветов Насыщ. 6 цветов Громкость Звук выкл. Разгон Adaptive-Sync Зн. частоты обн.	VRB Сверхнизкая задержка Целевая точка Язык Вр. отобр. Меню Прозрачность Блокировка меню Вход Автоисточник Формат DP Горячие клавиши Широкоэж.реж. DDC/CI Ур. черного HDMI Реж. быст. зап. Зарядка через USB при выключенном питании Информация о мониторе Сброс всех настроек Выход
Все спецификации могут быть изменены без предварительного уведомления.

Руководства и другие документы для вашего продукта Асег можно найти на официальном веб-сайте технической поддержки Acer.

*Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.
