XV253QX - Moniteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Acer
Modèle	XV253QX
Taille de l'écran	24,5 pouces (62 cm)
Type de panneau	IPS
Résolution native	1920 x 1080 à 240 Hz
Luminosité	400 cd/m² (natif et HDR400)
Contraste	100 000 000:1 max (ACM)
Temps de réponse	1 ms (gris à gris) / 0,5 ms (min)
Angle de vision	178° (H) / 178° (V) (CR=10)
Couleurs affichées	16,7 millions
Connecteurs d’entrée	HDMI, DP (selon modèle)
Haut-parleurs	2 x 2 W (en option)
USB	USB 3.0 x 4 (en option)
Alimentation	100-240 V, 50/60 Hz
Consommation (marche)	17,4 W typique
Consommation (veille)	0,45 W typique
Consommation (arrêt)	0,25 W typique
Classe énergétique	A
Dimensions (LxHxP)	557,79 x 397,84~512,84 x 236,27 mm
Poids (net)	5,30 kg
Réglages ergonomiques	Inclinaison -5° à +25°, rotation -20° à +20°, hauteur 0-115 mm, pivot -90° à +90°
Pied amovible	Oui
Fonctions principales	Luminosité, Contraste, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Point de visée
Entretien et nettoyage	Chiffon doux, pas de liquide directement, pas d’ammoniac ni d’alcool
Sécurité	Débrancher en cas de câble effiloché, projection d’eau ou boîtier endommagé
Réparabilité	Ne pas retirer le boîtier, entretien par technicien autorisé

FOIRE AUX QUESTIONS - XV253QX ACER

Comment nettoyer l'écran du moniteur Acer XV253QX ?

Éteignez le moniteur et débranchez le cordon d'alimentation. Utilisez un chiffon doux légèrement humidifié avec une solution de nettoyage sans solvant. Ne vaporisez jamais de liquide directement sur l'écran. Évitez les produits à base d'ammoniac ou d'alcool.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise est sous tension. Assurez-vous que le bouton d'alimentation est enfoncé. Si le voyant est orange, le moniteur est en veille. Essayez de débrancher et rebrancher le câble vidéo. Si le problème persiste, contactez un technicien agréé.

Comment régler la hauteur et l'inclinaison du moniteur ?

Le moniteur dispose d'un réglage en hauteur de 0 à 115 mm. Inclinez l'écran entre -5° et +25° en exerçant une pression douce sur le cadre. Pour la rotation et le pivot, faites pivoter délicatement l'écran dans la plage indiquée. Ne forcez pas les mouvements au-delà des limites.

Quelles sont les sources d'entrée disponibles ?

Le moniteur accepte les signaux via HDMI et DisplayPort (selon le modèle). Utilisez le bouton Entrée du panneau de commande pour basculer entre les sources. Les câbles doivent être correctement branchés à l'ordinateur.

Comment activer le mode HDR sur le XV253QX ?

Accédez au menu à l'écran (OSD) via le bouton de navigation. Naviguez jusqu'à l'option HDR et activez-la. Assurez-vous que votre source envoie un signal HDR compatible. La luminosité native est de 400 cd/m² en mode HDR400.

Le moniteur est-il compatible avec Adaptive-Sync (VRR) ?

Oui, le XV253QX prend en charge Adaptive-Sync et VRR (Variable Refresh Rate). Cela réduit le déchirement d'image et améliore la fluidité dans les jeux. Activez l'option dans le menu OSD sous « Adaptive-Sync » ou « VRR ».

Comment changer les raccourcis des boutons ?

Appuyez sur le bouton Menu pour ouvrir l'OSD. Allez dans « Affectation raccourcis » et sélectionnez la fonction souhaitée pour les boutons Raccourci 1 et 2. Vous pouvez assigner des actions comme Basculer source, Réglages rapides, etc.

Que signifient les voyants lumineux du moniteur ?

Un voyant bleu indique que le moniteur est allumé et fonctionne normalement. Un voyant orange signifie que le moniteur est en mode veille ou économie d'énergie. Si le voyant est éteint, vérifiez l'alimentation.

Comment économiser l'énergie avec ce moniteur ?

Utilisez le mode veille en éteignant le moniteur via le bouton d'alimentation. La consommation en veille est de 0,45 W typique. Activez le mode économie d'énergie dans l'OSD ou réduisez la luminosité. Débranchez complètement pour une consommation nulle.

Que faire en cas de problème de connectivité (absence de signal) ?

Vérifiez que le câble vidéo est bien enfiché des deux côtés. Assurez-vous que la bonne source d’entrée est sélectionnée (HDMI ou DP). Redémarrez l’ordinateur. Si le problème persiste, testez avec un autre câble ou un autre périphérique. Les câbles blindés sont recommandés pour éviter les interférences.

MODE D'EMPLOI XV253QX ACER

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

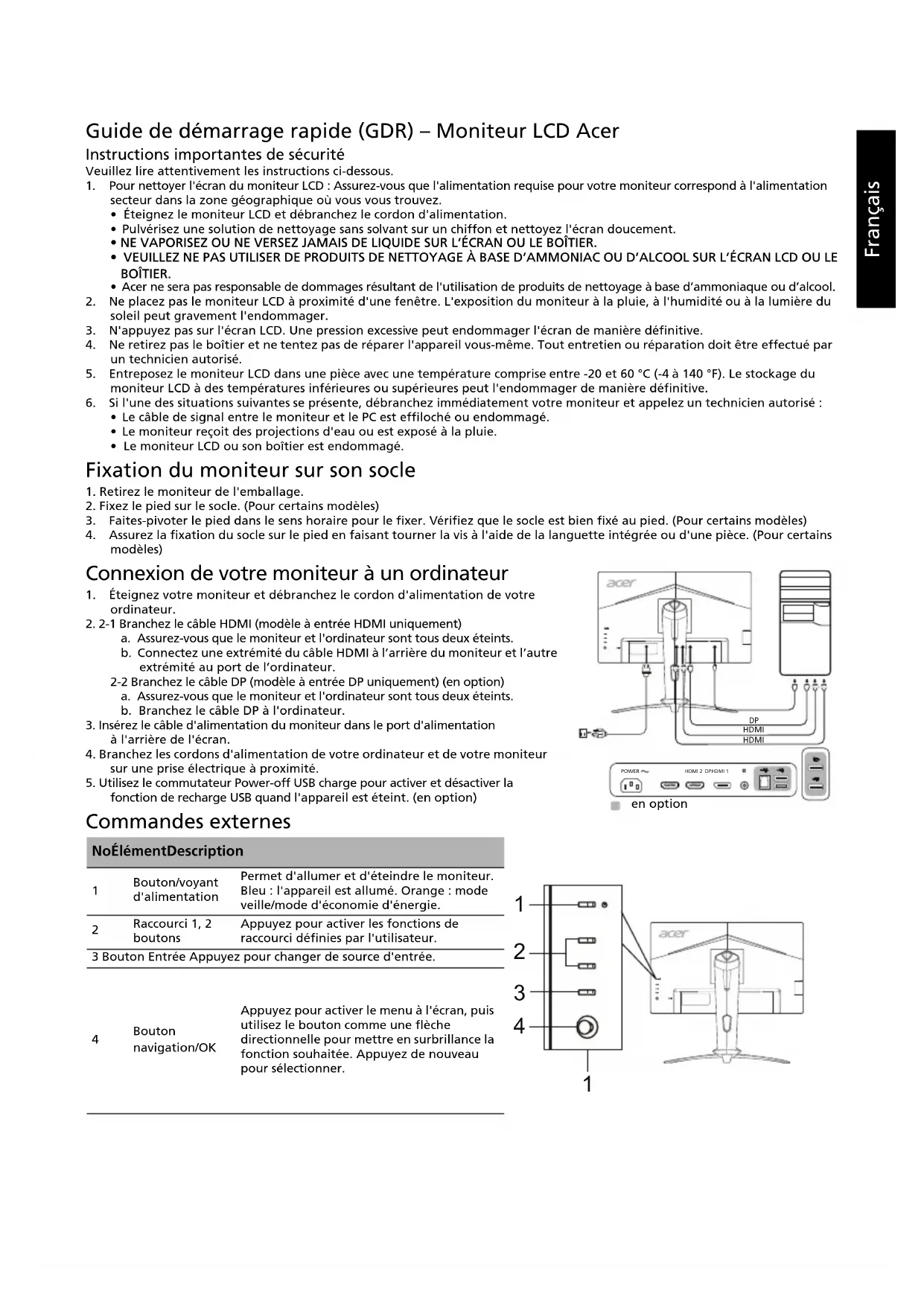

Guide de démarrage rapide (GDR) – Moniteur LCD Acer

Instructions importantes de sécurité

Veuillez lire attentivement les instructions ci-dessous.

1. Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.

2. Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

3. Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
4. NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.

- VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

- Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

1. Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.
2. N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
3. Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
4. Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.
5. Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :

- Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.

- Le moniteur reçoit des projections d'eau ou est exposé à la pluie.

- Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1. Retirez le moniteur de l'emballage.
2. Fixez le pied sur le socle. (Pour certains modèles)
3. Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
4. Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide de la languette intégrée ou d'une pièce. (Pour certains modèles)

Connexion de votre moniteur à un ordinateur

1. Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
2. 2-1 Branchez le câble HDMI (modèle à entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b. Connectez une extrémité du câble HDMI à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.

2-2 Branchez le câble DP (modèle à entrée DP uniquement) (en option)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b. Branchez le câble DP à l'ordinateur.

1. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.
2. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.
3. Utilisez le commutateur Power-off USB charge pour activer et désactiver la fonction de recharge USB quand l'appareil est éteint. (en option)

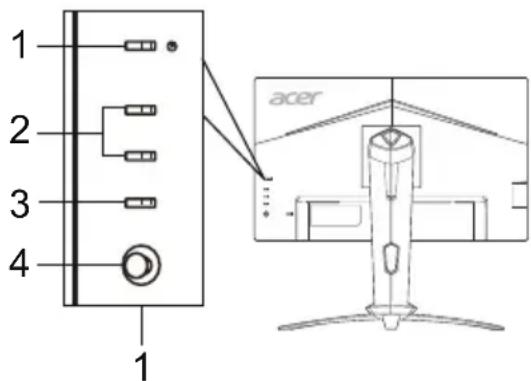

Commandes externes

NoÉlémentDescription

1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.
3 Bouton Entrée Appuyez pour changer de source d'entrée.

4

Boutonnavigation/OK

Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pour mettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner.

acer DP HDMI HDMI POWER HDMI 2 D/HDMI 1 en option

1 2 3 4 1 acer

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : Câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : Périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. Il peut être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES

Panneau LCD	Technologie TFT-LCD couleur
	Taille 24,5"W (62 cm)
	Espacement des pixels 0,283 mm (H) x 0,280 mm (V)
	Luminosité	Natif : 400 cd/m2; mode HDR400 : 400 cd/m2
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H), 78° (V) (CR = 10)
	Temps de réponse 1 ms (gris à gris) / 0,5 ms (gris à gris, min.)
	Type de panneau IPS
	Fréquence horizontale	HDMI : 31 - 255 kHzDP : 255 - 255 kHz
	Fréquence verticale	HDMI : 56 - 240 HzDP : 48 - 240 Hz
Couleurs affichées 16,7 millions
Fréquence 600 MHz
Résolution maximale 1920 x 1080 @ 240 Hz
Plug-and-Play VESA DDCCI/DDC2B
Classe d'efficacité énergétique A
*Consommation annuelle d'énergie 31 (kWh) (pour le modèle à entrée HDMI)
Consommation électrique(à 200 nits)	Mode Marche 17,4 W (typique)
	Mode Veille 0,45 W (typique)
	Mode Arrêt	0,25 W (typique)
Connecteur d'entrée		HDMI (modèle à entrée HDMI uniquement)DP (modèle à entrée DP uniquement)
Signal vidéo d'entrée		HDMI (modèle à entrée HDMI uniquement) (en option)DP (modèle à entrée DP uniquement) (en option)
Haut-parleurs		2 W x 2 (modèle à entrée audio uniquement) (en option)
USB		USB 3.0 x 4 (en option)
Taille maximale de l'écran		Horizontalement : 543,744 mmVerticalement : 302,616 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		557,79 (L) x 397,84 ~ 512,84 (H) x 236,27 (P) mm
Poids (net)		5,30 kg (net)
Caractéristiques mécaniques		Inclinaison : -5 à +25° (l'inclinaison de 25 degrés est possible uniquement au plus haut point pour l'angle d'élévation)Rotation : -20 à +20°Réglage de la hauteur : 0 à 115 mmPivot : -90 à +90°Pied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationRaccourci 1Raccourci 2	EntréeMenu/Navigation/OK
	Fonctions	LuminositéContrasteLumière bleueBoost du noirACMHDRSuper nettetéGammaTemp. CouleurModesEspace couleursMode niv grisTeinte 6 axesSaturation 6 axesVolumeMuetOver DriveAdaptive-SyncN tx rafraîcht	VRBLatence ultra-faiblePoint de viséeLangueDélai de l'OSDTransparenceVerrouillage OSDEntréeSource autoFormat DPAffectation raccourcisMode LargeDDC/CINiveau noir HDMIMd démarr rapideChargement USB à l'arrêtInformations sur l'écranRéinitial ts réglagesQuitter
Les caractéristiques peuvent faire l'objet de modifications sans préavis.

Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.
*La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an.
