| Tipo di prodotto | Monitor LCD |
| Marca | Acer |
| Modello | Nitro XFA253QZ |
| Dimensioni dello schermo | 24,5 pollici (62 cm) |
| Tipo di pannello | VA |
| Risoluzione massima | 1920 x 1080 pixel |
| Frequenza di aggiornamento | 240 Hz (HDMI) / 250 Hz (DP) |
| Tempo di risposta | 1 ms (VRB) |
| Luminosità | 250 cd/m² (tipica) |
| Contrasto | 100 000 000:1 max (ACM) |
| Angoli di visione | 178° orizzontali e verticali |
| Colori visualizzati | 16,7 milioni |
| Connettori di ingresso | HDMI, DisplayPort |
| Altoparlanti integrati | 2 x 2 W (opzionali) |
| Funzioni principali | FreeSync Premium, bassa luce blu, VRB, modalità di visualizzazione, regolazione altezza, pivot, rotazione |
| Regolazione dell'altezza | 120 mm |
| Pivot | +/- 90° |
| Rotazione | +/- 360° |
| Inclinazione | -5° a +25° |
| Dimensioni (L x A x P) | 557 x 384,1-504,1 x 234 mm |
| Peso netto | 4,45 kg |
| Alimentazione | 100-240 V ~ 50/60 Hz |
| Consumo elettrico (acceso) | 22 W (tipico) |
| Consumo in standby | 0,5 W (tipico) |
| Manutenzione e pulizia | Utilizzare un panno morbido e una soluzione senza solventi, non spruzzare direttamente sullo schermo |
| Sicurezza | Non esporre all'umidità, non aprire l'involucro, scollegare in caso di danni |
Domande frequenti - Nitro XFA253QZ ACER
Domande degli utenti su Nitro XFA253QZ ACER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale Nitro XFA253QZ - ACER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Nitro XFA253QZ del marchio ACER.
MANUALE UTENTE Nitro XFA253QZ ACER

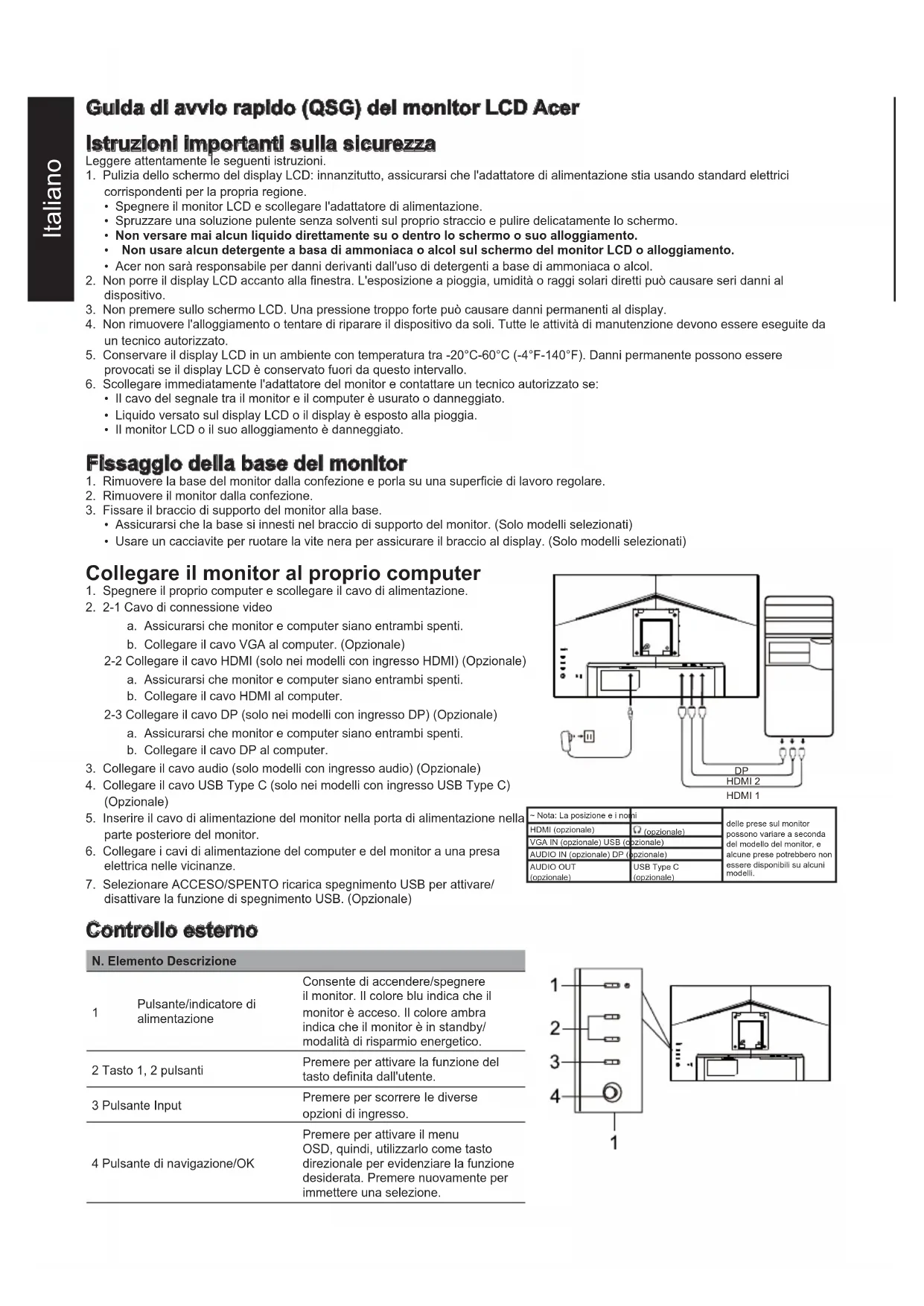

Gulda di avvio rapido (QSG) del monitor LCD Acer
Istruzioni importanti sulla sicurezza
Leggere attentamente le seguenti istruzioni.
-
Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.
-
Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.
- Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.
- Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamento.
• Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.
- Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.
- Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.
- Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.
- Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
- Conservare il display LCD in un ambiente con temperatura tra -20°C-60°C (-4°F-140°F). Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.
- Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:
- Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.
- Liquido versato sul display LCD o il display è esposto alla pioggia.
- Il monitor LCD o il suo alloggiamento è danneggiato.
Fissaggio della base del monitor
- Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
- Rimuovere il monitor dalla confezione.
- Fissare il braccio di supporto del monitor alla base.
- Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)
- Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

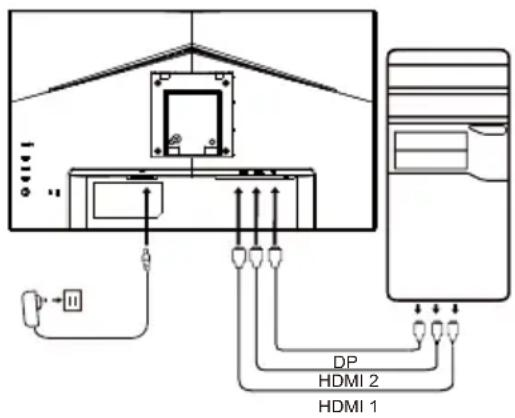

Collegare il monitor al proprio computer
- Spegnere il proprio computer e scollegare il cavo di alimentazione.
- 2-1 Cavo di connessione video
a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo VGA al computer. (Opzionale)
2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)
a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo HDMI al computer.
2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)
a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo DP al computer.
- Collegare il cavo audio (solo modelli con ingresso audio) (Opzionale)
- Collegare il cavo USB Type C (solo nei modelli con ingresso USB Type C) (Opzionale)
- Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
- Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
- Selezionare ACCESO/SPENTO ricarica spegnimento USB per attivare/disattivare la funzione di spegnimento USB. (Opzionale)

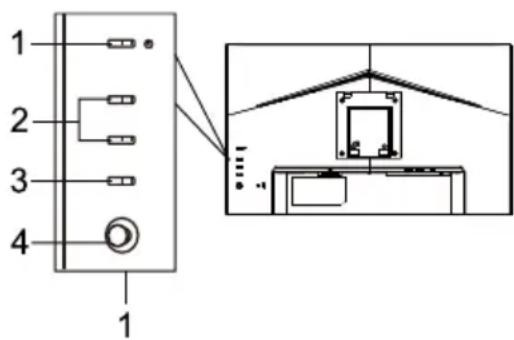

Controllo esterno
N. Elemento Descrizione
| 1 | Pulsante/indicatore di alimentazione | Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico. |
| 2 | Tasto 1, 2 pulsanti | Premere per attivare la funzione del tasto definita dall'utente. |
| 3 | Pulsante Input | Premere per scorrere le diverse opzioni di ingresso. |
| 4 | Pulsante di navigazione/OK | Premere per attivare il menu OSD, quindi, utilizzarlo come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione. |
| HDMI (opzionale) | (opzionale) | |
| VGA IN (opzionale) USB (opzionale) | ||
| AUDIO IN (opzionale) DP (opzionale) | ||
| AUDIO OUT (opzionale) | USB Type C (opzionale) | |
Dichiarazione FCC
Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.
Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:
- Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
- Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.
Nota
Per prevenire danni al monitor, non sollevare il monitor usando il supporto.
Nota: cavo schermato
Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.
Nota: periferiche
Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.
Nota
Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.
Condizioni di funzionamento
Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo può non causare interferenza nociva e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che può causare funzionamento indesiderato.
Nota: Utenti canadesi
CAN ICES-003(B)/NMB-003(B)
Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"
Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con qualifiche di riciclo riconosciute a livello nazionale.
Abbandono di dispositivo usato per utenti domestici UE
Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio cittadino locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.
Dichiarazione di Conformità CE
Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva RoHS 2011/65/UE e Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia.
Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.
SPECIFICHE TECNICHE
| Pannello LCD | Sistema Display LCD TFT a colori | |
| Dimensioni | 24,5" L (62 cm) | |
| Passo pixel | 0,283 mm (O) × 0,280 mm (V) | |
| Luminosità 250 cd/m | ^2 (Tipico) | |
| Contrasto 100000000:1 Max (ACM) | ||
| Angolo di visione 178° (C) 178° (V) (CR=10) | ||
| Tempo di risposta 1 ms (VRB) | ||
| Tipo di pannello VA | ||
| Frequenza orizzontale | HDMI: 31,469-270,000KHzDP: 31,469-281,250KHz (Over Clock) | |
| Frequenza verticale | HDMI: 48-240HzDP: 48-250Hz (Over Clock) | |
| Colori del display | 16,7 M di colori | |
| Frequenza punti | HDMI: 594,000MHzDP: 618,750MHz (Over Clock) | |
| Risoluzione massima | HDMI: 1920x1080 @240HzDP: 1920x1080 @250Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Consumo | Acceso 22 W (Tipico) | |
| Modalità sospensione 0,5 W (Tipico) | ||
| Modalità off 0,3 W (Tipico) | ||
| Connettore di ingresso | HDMI (solo modello ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale) | |
| Segnale d'ingresso video | HDMI (solo modello ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale) | |
| Altoparlanti 2 da 2 W (solo modello con ingresso audio) (Opzionale) | ||
| Dimensione massima dello schermo | Orizzontale: 544 mmVerticale: 303 mm | |
| Alimentazione INGRESSO: 100-240 V~ 50/60 Hz | ||
| Considerazioni ambientali | Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operativa: da 20% a 80% | |
| Dimensioni | 557,0 (L) x 384,1-504,1 (A) x 234,0 (P) mm | |
| Peso (netto) | 4,45 Kg (netto) | |
| Specifiche tecniche meccanismo | Inclinazione: da -5° a +25°Rotazione: +/-360°Regolazione dell'altezza: 120mmMovimento rotatorio: +/-90°Base staccabile: Si | |
| Controlli esterni | Interruttore/Pulsanti | Pulsante di accensione InputTasto di scelta rapida 1 Menu/Navigazione/OKTasto di scelta rapida 2 |
| Funzioni | Luminosità VRBContrasto Latenza ultra bassaRiduzione della luce blu Punto di miraPotenz. nero LinguaACM Intervallo OSDHDR TrasparenzaNitidezza alta Blocco OSDGamma InputTemp. Colore Sorgente autoModalità Assegnazione tastiSpazio colore Schermo interoScala di grigi DDC/CITonal. 6 assi Liv nero HDMISatur. 6 assi Mod Avvio rapidoVolume InformazioniMute Ripristina tuttoOver DriveFreeSync PremiumNum freq aggiorn | |
| Le specifiche variano a seconda della regione e/o del modello. | ||
I manuali e altri documenti per il prodotto Acer si trovano sul sito web di supporto Acer ufficiale.
Snelstartglds Acer Icd-monitor
EU Dichiarazione di conformità
Con la presente,
Acer Incorporated
Prodotto: Monitor LCD
Denominazione commerciale: ACER
Numero modello: XFA253Q
Numero articolo (SKU): XFA253Q xxxxxx;
("x" = 0\~9, a \~ z, A \~ Z, o spazio)
Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:
Direttiva EMC: 2014/30/UE
EN55032:2015+A1:2020 Class B
EN 55035:2017+A11:2020
☒ EN IEC 61000-3-2:2019+A1:2021 Class D
EN 61000-3-3:2013+A2:2021
Direttiva LVD: 2014/35/UE
EN 62368-1: 2014+ A11: 2017
Direttiva RoHS: 2011/65/UE
EN IEC 63000: 2018
Direttiva ErP: 2009/125/CE
☒ (EU) 2019/2021; EN 50564:2011
Anno per iniziare l'apposizione della marcatura CE: 2022.
