Nitro XFA253QZ - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Acer
Modell	Nitro XFA253QZ
Képernyő mérete	24,5 hüvelyk (62 cm)
Panel típusa	VA
Maximális felbontás	1920 x 1080 pixel
Frissítési frekvencia	240 Hz (HDMI) / 250 Hz (DP)
Válaszidő	1 ms (VRB)
Fényerő	250 cd/m² (tipikus)
Kontraszt	100 000 000:1 max (ACM)
Látószögek	178° vízszintes és függőleges
Megjelenített színek	16,7 millió
Bemeneti csatlakozók	HDMI, DisplayPort
Beépített hangszórók	2 x 2 W (opcionális)
Fő funkciók	FreeSync Premium, alacsony kékfény, VRB, megjelenítési módok, magasságállítás, elforgatás, forgatás
Magasságállítás	120 mm
Elforgatás	+/- 90°
Forgatás	+/- 360°
Döntés	-5° - +25°
Méretek (Sz x M x Mé)	557 x 384,1-504,1 x 234 mm
Nettó tömeg	4,45 kg
Tápellátás	100-240 V ~ 50/60 Hz
Fogyasztás (be)	22 W (tipikus)
Készenléti fogyasztás	0,5 W (tipikus)
Karbantartás és tisztítás	Használjon puha ruhát és oldószermentes oldatot, ne permetezzen közvetlenül a képernyőre
Biztonság	Ne tegye ki nedvesség hatásának, ne nyissa ki a házat, húzza ki a tápkábelt sérülés esetén

Gyakran ismételt kérdések - Nitro XFA253QZ ACER

Hogyan tisztítsam meg az Acer Nitro XFA253QZ monitor képernyőjét?

Kapcsolja ki és húzza ki a monitort. Óvatosan törölje le a képernyőt egy puha ruhával, amelyet oldószermentes tisztítóoldattal permetezett be. Soha ne permetezzen közvetlenül a képernyőre, és ne használjon ammónia- vagy alkoholtartalmú termékeket.

Milyen kábelek járnak a monitorhoz?

A monitor általában egy tápkábel és egy jelkábel (HDMI vagy DisplayPort a modelltől függően) tartozékkal érkezik. A VGA, audio vagy USB Type C kábelek opcionálisak.

Hogyan aktiváljam a FreeSync Premium funkciót?

Csatlakoztassa a monitort DisplayPorton keresztül, majd lépjen be az OSD menübe. Menjen a 'Játék' vagy 'Gaming' beállításokhoz, és kapcsolja be a FreeSync Premium opciót. Győződjön meg arról, hogy a grafikus kártyája támogatja ezt a technológiát.

Mi a maximális felbontás és frissítési frekvencia?

A maximális felbontás 1920x1080 pixel. A frissítési frekvencia elérheti a 240 Hz-t HDMI-n keresztül és a 250 Hz-t DisplayPorton keresztül.

Hogyan állíthatom be a monitor magasságát?

A monitor magasságállítható állvánnyal rendelkezik. Az állításhoz tartsa erősen az alapot, és emelje vagy süllyessze a képernyőt a 120 mm-es tartományon belül.

Mit tegyek, ha a képernyő fekete marad bekapcsolás után?

Ellenőrizze, hogy a tápkábel csatlakoztatva van-e, és a monitor be van-e kapcsolva (kék jelzőfény). Győződjön meg arról, hogy a videokábel megfelelően van csatlakoztatva a számítógéphez, és a bemeneti forrás helyesen van kiválasztva (HDMI vagy DP). Ha lehetséges, próbálja ki egy másik kábellel.

Használhatok falikart ehhez a monitorhoz?

Igen, a láb eltávolítható, és a monitor kompatibilis a VESA fali tartókkal. Távolítsa el az alapot, és rögzítse a tartót a gyártó utasításai szerint.

Hogyan csökkenthetem a szem fáradását?

Használja az Alacsony kékfény funkciót az OSD menüben. Aktiválhatja a villogásmentes módot is, és csökkentheti a fényerőt. Tartson rendszeres szüneteket.

Támogatja a monitor a HDR-t?

Igen, az OSD menüben elérhető a HDR opció. Kapcsolja be a kontraszt és a színek javításához HDR-tartalom lejátszásakor.

Hogyan állíthatom vissza a gyári beállításokat?

Lépjen be az OSD menübe a Navigation/OK gomb megnyomásával. Menjen a 'Minden beállítás visszaállítása' vagy 'Factory Reset' opcióhoz, és erősítse meg. Minden beállítás visszaáll az alapértelmezett értékekre.

HASZNÁLATI ÚTMUTATÓ Nitro XFA253QZ ACER

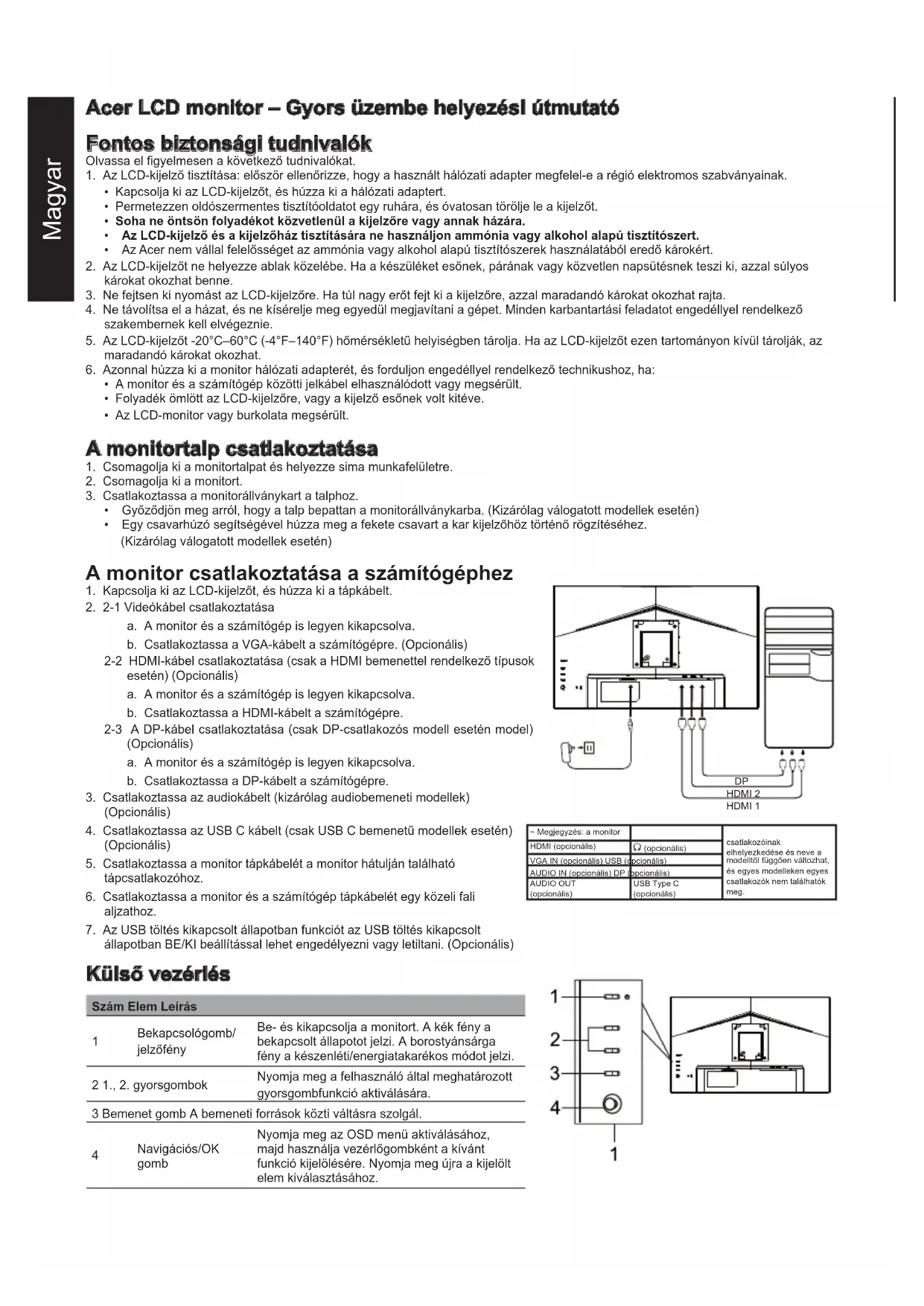

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

2. Kapcsolja ki az LCD-kijelzöt, és húzza ki a hálózati adaptert.

3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

6. Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.

7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

8. Ne fejtsen ki nyomást az LCD-kijelzőre. Ha túl nagy erőt fejt ki a kijelzőre, azzal maradandó károkat okozhat rajta.

9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hömérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.
11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

- A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

• Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.
• Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

• Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)

- Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez.

(Kizárólag válogatott modellek esetén)

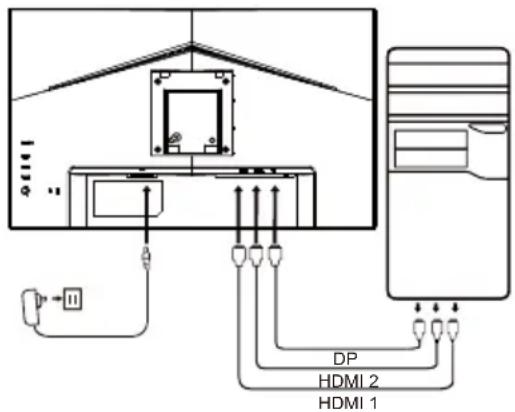

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. 2-1 Videókábel csatlakoztatása

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a VGA-kábelt a számítógépre. (Opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógépre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén model) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a DP-kábelt a számítógépre.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (Opcionális)

2. Csatlakoztassa az USB C kábelt (csak USB C bemenetű modellek esetén) (Opcionális)

3. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
4. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
5. Az USB töltés kikapcsolt állapotban funkciót az USB töltés kikapcsolt állapotban BE/KI beállítással lehet engedélyezni vagy letiltani. (Opcionális)

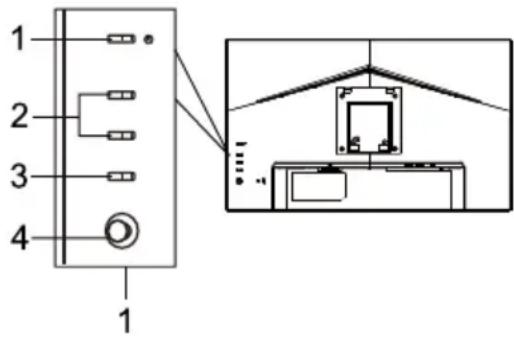

Külső vezérlés

Szám Elem Leírás

1	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény abekapcsolt állapotot jelzi. A borostyánsárgafény a készenléti/energiatakarékos módot jelzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározottgyorsgombfunkció aktiválására.
3 Bemenet gomb A bemeneti források közti váltásra szolgál.
4	Navigációs/OKgomb	Nyomja meg az OSD menü aktiválásához,majd használja vezérlőgombként a kívántfunkció kijelölésére. Nyomja meg újra a kijelöltelem kiválasztásához.

DP HDMI 2 HDMI 1

- Megjegyzés: a monitor		csatlakozólnak elhelyezkedése és neve a modalltői függően változhat, és egyes modelleken egyes csatlakozók nem találhatók meg.
HDMI (opcionális)	(opcionális)
VGA IN (opcionális) USB (opcionális)
AUDIO IN (opcionális) DP (opcionális)
AUDIO OUT (opcionális)	USB Type C (opcionális)

1 2 3 4 1

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Müködtetési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

CAN ICES-003(B)/NMB-003(B)

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányely, a 2014/35/EU kisfeszültségű irányely, a 2011/65/EU RoHS irányely, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányely alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

SPECIFIKÁCIÓ

LCD-kijelzőpanel	Meghajtórendszer Színes	TFT LCD
	Méret	24,5" Szé (62 cm)
	Pixelsűrűség	0,283 mm (vizszintes) × 0,280 mm (függőleges)
	Fényerő 250 cd/m	^2 (Tipikus)
	Kontraszt Max. 100 000 000:1 (ACM)
	Megtekintési szög 178° (V) 178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel típusa VA
	Vízsz. frekvencia	HDMI: 31,469-270,000KHzDP: 31,469-281,250KHz (Az óra felett)
	Függ. frekvencia	HDMI: 48-240HzDP: 48-250Hz (Az óra felett)
Megjeleníthető színek		16,7 M szín
Képpont-órajel		HDMI: 594,000MHzDP: 618,750MHz (Az óra felett)
Maximális felbontás		HDMI: 1920x1080 ,240HzDP: 1920x1080 ,250Hz
Plug & Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapotban 22 W (Tipikus)
	Alvó állapot 0,5 W (Tipikus)
	Kíkapcsolt állapot 0,3 W (Tipikus)
Bemeneti csatlakozó		HDMI (Kizárólag HDMI-beviteli modell esetén) (Opcionális)DP (csak a DP bemenettel rendelkező típusnál) (Opcionális)
Bemeneti videojel		HDMI (Kizárólag HDMI-beviteli modell esetén) (Opcionális)DP (csak a DP bemenettel rendelkező típusnál) (Opcionális)
Hangszórók 2 W x2 (csak audiocsatlakozós modell esetén) (Opcionális)
Maximális képernyőméret		Vízszintes: 544 mmFüggőleges: 303 mm
Áramforrás BEMENET: 100 – 240 V, 50/60 Hz
Környezeti feltételek		Működési hőmérséklet: 0° – 40°CTárolási hőmérséklet: -20° – 60°CMűködési páratartalom: 20 – 80%
Méretek		557,0 (szé) × 384,1-504,1 (ma) × 234,0 (mé) mm
Tömeg (nettó tömeg)		4,45 Kg (nettó)
Mechanizmus Specifikációk		Döntés: -5° – +25°Elforgatás: +/-360°Magasság beállítása: 120mmKépelforgatás: +/-90°Leszerelhető talp: lgen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb1. gyorsbillentyű2. gyorsbillentyűBemenetMenü/Navigációs/OK
	Funkciók	Fényerő Kontraszt Halvány kék fény Feketeszint-javítás ACM HDR Szuperéles kép Gamma Színhőmérséklet Üzemmódok Szíteret Használja Szürkeárnyalat üzemmód 6 tengelyes színárnyalat 6 tengelyes telítettség Hangerő Némitás Túlhajtás FreeSync Premium Frissítési gyakoriság számVRBUltra alacsony késés Célpont Nyelv OSD időtúllépés Átlátszóság OSD lezárása Bemenet Auto bemenetválasztás Billentyükombináció-kiosztás Széles mód DDC/CI HDMI fekete szint Gyors indítás mód Információk Minden beállítás visszaállítása
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.

Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat.
