Produkttype	LCD-skjerm
Merke	Acer
Modell	B326HKB
Skjermstørrelse	32 tommer (81 cm)
Paneltype	TFT-LCD IPS
Maksimal oppløsning	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Typisk lysstyrke	350 cd/m²
Dynamisk kontrast	100 000 000:1 (ACM)
Horisontal/vertikal betraktningsvinkel	178° / 178° (CR=10)
Responstid (grå til grå)	5 ms
Videoinngangskontakter	HDMI, MHL, DVI (dual link), DP, Mini-DP (avhengig av modell)
Innebygde høyttalere	2 x 2 W (valgfritt)
USB-porter	USB 3.0 x 4
Strømforsyning	100-240 V, 50/60 Hz
Strømforbruk (på)	44 W (typisk)
Strømforbruk (hvilemodus)	0,39 W (typisk)
Energiklasse	C
Mål (B x H x D)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Nettovekt	15,3 kg
Justering	Vipp -5° til +25°, rotasjon -60° til +60°, høyde 0 til 150 mm, avtakbar fot
Vedlikehold og rengjøring	Bruk en myk klut og en løsemiddelfri løsning; ikke spray væske direkte på skjermen. Unngå ammoniakk eller alkohol.
Sikkerhetsinstruksjoner	Må ikke utsettes for regn eller fuktighet; ikke trykk på skjermen; ikke åpne kabinettet.

Ofte stilte spørsmål - B326HKB ACER

Hva slags paneltype har Acer B326HKB-skjermen?

Skjermen bruker et IPS (In-Plane Switching) TFT-LCD fargepanel, som gir brede betraktningsvinkler (178° horisontalt og vertikalt).

Hva er maksimal støttet oppløsning?

Maksimal oppløsning er 3840 x 2160 piksler ved 60 Hz via HDMI, DP eller Mini-DP, og ved 30 Hz via DVI.

Hvilke typer videotilkoblinger er tilgjengelige?

Tilkoblingene inkluderer HDMI, MHL, DVI (dual link), DisplayPort og Mini-DisplayPort, avhengig av modell.

Har skjermen innebygde høyttalere?

Ja, den har stereohøyttalere på 2 x 2 watt (valgfritt avhengig av modell).

Hva er strømforbruket i på- og hvilemodus?

I på-modus er typisk forbruk 44 W. I hvilemodus er det omtrent 0,39 W og i av-modus 0,32 W.

Hvordan rengjøre LCD-skjermen trygt?

Slå av og koble fra skjermen. Spray en løsemiddelfri rengjøringsløsning på en myk klut, og tørk deretter skjermen forsiktig. Bruk aldri produkter som inneholder ammoniakk eller alkohol, og ikke spray væske direkte på skjermen.

Hva er ergonomiske justeringsmuligheter?

Skjermen har vippeområde fra -5° til +25°, rotasjon fra -60° til +60° og høydejustering fra 0 til 150 mm. Foten er avtakbar.

Hvilke USB-porter er tilgjengelige?

Skjermen er utstyrt med 4 USB 3.0-porter for tilkobling av periferiutstyr.

Er skjermen kompatibel med VESA-standarden?

Ja, den støtter VESA DDCCI/DDC2B-standarden for Plug-and-Play og veggmontering (avtakbar fot).

Hva er energiklasse for skjermen?

Energieffektivitetsklassen er C, med et estimert årlig forbruk på 93 kWh (for HDMI-modellen).

BRUKSANVISNING B326HKB ACER

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

Håndtering av uttjent utstyr for private husholdninger i EU

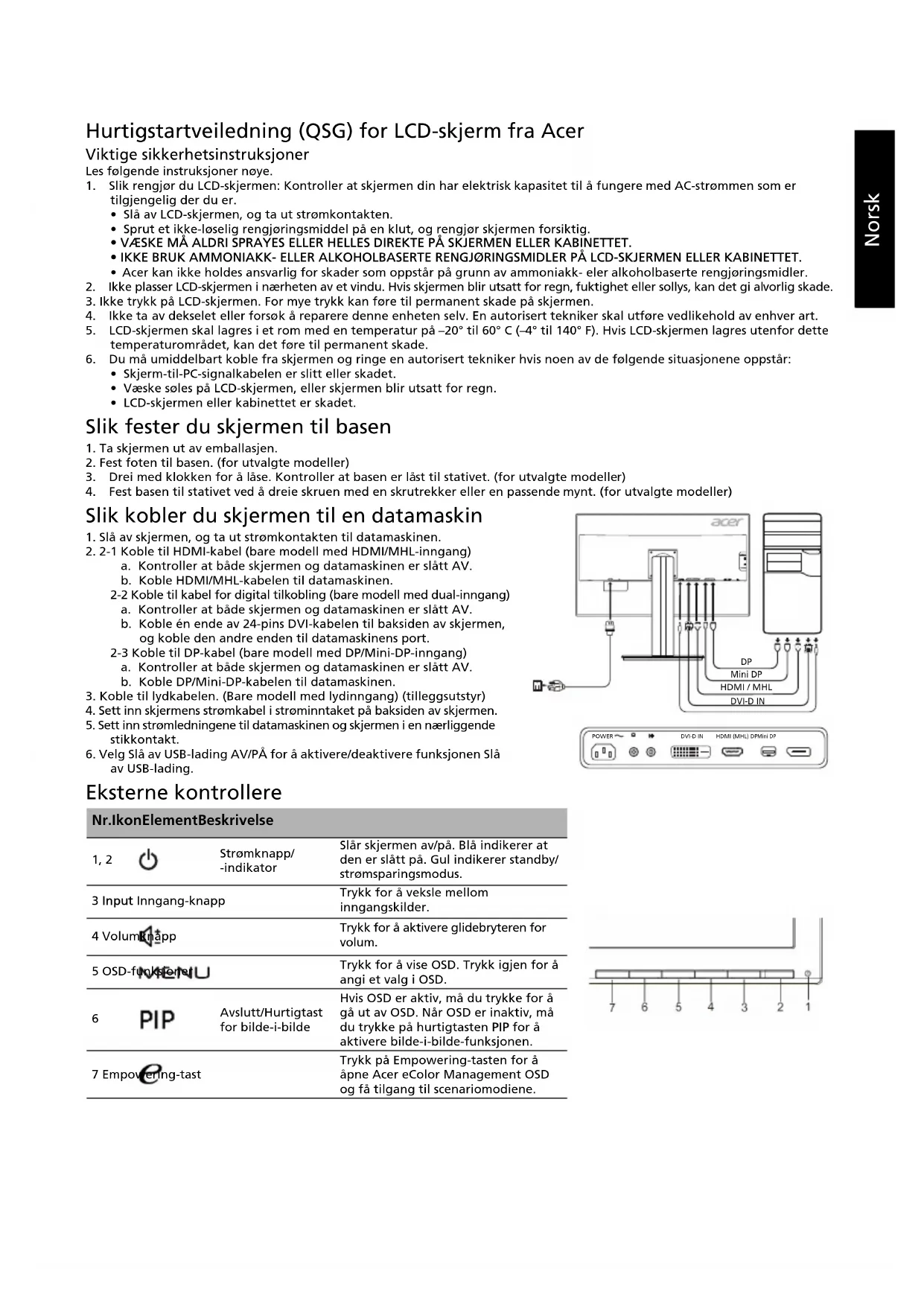

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er tilgjengelig der du er.
2. Slå av LCD-skjermen, og ta ut strømkontakten. Sprut et ikke-løsende rengjøringsmiddel på en klut, og rengjør skjermen forsiktig. VÆSKE MÅ ALDRI SPRØYTES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
3. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.
4. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eller alkoholbaserte rengjøringsmidler.
5. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.
6. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.
7. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.
8. LCD-skjermen skal lagres i et rom med en temperatur på -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
9. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:
10. Skjerm-til-PC-signalkabelen er slitt eller skadet. Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn. LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

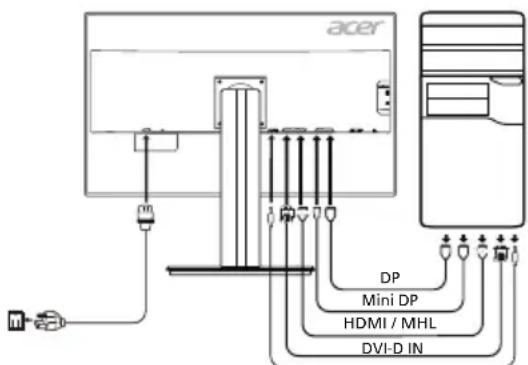

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til HDMI-kabel (bare modell med HDMI/MHL-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble HDMI/MHL-kabelen til datamaskinen.

2-2 Koble til kabel for digital tilkobling (bare modell med dual-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble den ene enden av 24-pins DVI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.

2-3 Koble til DP-kabel (bare modell med DP/Mini-DP-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble DP/Mini-DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (Bare modell med lydinngang) (tilleggsutstyr)
2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i en nær stikkontakt.
4. Velg Slå av USB-lading AV/PÅ for å aktivere/deaktivere funksjonen Slå av USB-lading.

Eksterne kontrollere

Nr.IkonElementBeskrivelse
1, 2	Strømknapp/-indikator	Slår skjermen av/på. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
3 Input Inngang-knapp		Trykk for Å veksle mellom inngangskilderr.
4 Volum-knapp		Trykk for Å aktivere glidebryteren for volum.
5 OSD-funkteni		Trykk for Å vise OSD. Trykk igjen for Å angi et valg i OSD.
6	PIP	Avslutt/Hurtigtast for bilde-i-bilde
7 Empowering-tast		Trykk på Empowering-tasten for Å âpne Acer eColor Management OSD og fã tilgang til scenariomodiene.

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelser ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelige forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enheten og mottakeren. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelaterte produkter.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må gjøres med skjermede kabler for å overholde EMC-direktivet.

Merknad: Perifere enheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelser i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

Enkelte elektroniske enheter som harddisker, USB-enheter, nettbrett, bærbare datamaskiner, mobiltelefoner, klokker, øretelefoner, høyttalere, kredittkort, magnetiske ID-kort osv. er følsomme for magnetfelt og kan skades permanent eller bli midlertidig deaktivert hvis de utsettes for et magnetfelt som er for sterkt. Elektroniske enheter bør ikke settes eller legges direkte på den magnetiske delen av skjermbasen.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge-LCD
	Storrelse 32"W (81 cm)
	Pikselmål 0,1845 mm (H)x 0,1845 mm (V)
	Lysstyrke	350 cd/m2(typisk)
	Kontrast 100 000 000:1maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responsid 5 ms (G til G)
	Paneltype IPS (In-Plane)Switching)
	Video R, G, B analogt grencesnitt
	H-frekvens DVI: 31-89 KHz, HDMI/DP/MiniDP: 31-135 KHz
	V-frekvens DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Visningsfarger 1,07 B farger
Punktklokke DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimal opplösning DVI: 3840 x 2160 ved 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasse for energieffektivitet C
* Ärlig energiforbrik		93 (kWh) (for modell med HDMI-inngang)
Stromforbruk	På-modus 44 W (typisk)
	Hvilemodus	0,39 W (typisk)
	Av-modus	0,32 W (typisk)
Inngangskobling		HDMI, 19-pinners (bare modell med HDMI-inngang)MHL (bare modell med MHL-inngang)DVI (dobbel kabling), 24-pinners (bare modell med dual-inngang)DP (bare modell med DP-inngang)Mini-DP (bare modell med Mini-DP-inngang)
Signal for videoinngang		HDMI-signal (bare modell med HDMI-inngang) (tilleggsutstyr)MHL (bare modell med MHL-inngang) (tilleggsutstyr)Digital signal (bare modell med dual-inngang)DP (bare modell med DP-inngang) (tilleggsutstyr)Mini-DP (bare modell med Mini-DP-inngang) (tilleggsutstyr)
Hoyttalere		2 W x 2 (bare modell med lydinngang) (tilleggsutstyr)
USB		USB 3.0 x 4
Maksimal skjmestorrelse		Horizontalt: 708,4 mmVertikalt: 398,5 mm
Stromkilde		100-240 V, 50/60 Hz
Miljomessige hensyn		Drifttemp.: 5° til 35 °CLagringtemp.: -20° til 60 °CDriftsfuktighet: 10 % til 85 %
Mäl		737,9 x 473,4 ~ 623,4 x 266,5 mm (B x H x D)
Vekt (n.v.)		15,3 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° (bare på det høyeste punktet kan 25 graders helling bakover+vare mulig for høydevinkelen)Dreiemeikanisme: -60° til +60°Høydejustering: 0 mm til 150 mmAvtakbart fotstativ: Ja (avtakbart fotstativ med skruefrigjøring)
Eksterne kontrullere	Bryter/knapper	StromknappInngangVolumMeny/EnterPIP/AvsluttE(Mempowering)-tast
	Funksjoner	KontrastLysstyrkeFokus (bare modell med analog ingang)Lokke (bare modell med analog ingang)H. posisjon (bare modell med analog ingang)V. posisjon (bare modell med analog ingang)Super skarphetMetning ved 6-akseFargetone ved 6-akseGammaFargetemperatursRGBPI/PBPAcer eColor ManagementAvslutt
Alle spesifikasjoner kan endres uten varsel.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer. * Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året.
