Ürün Tipi	LCD Monitör
Marka	Acer
Model	B326HKB
Ekran Boyutu	32 inç (81 cm)
Panel Tipi	TFT-LCD IPS
Maksimum Çözünürlük	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Tipik Parlaklık	350 cd/m²
Dinamik Kontrast	100 000 000:1 (ACM)
Yatay/Dikey Görüş Açısı	178° / 178° (CR=10)
Tepki Süresi (gri-gri)	5 ms
Video Giriş Konektörleri	HDMI, MHL, DVI (çift bağlantı), DP, Mini-DP (modele göre)
Dahili Hoparlörler	2 x 2 W (isteğe bağlı)
USB Portları	USB 3.0 x 4
Güç Kaynağı	100-240 V, 50/60 Hz
Güç Tüketimi (açık)	44 W (tipik)
Güç Tüketimi (bekleme)	0,39 W (tipik)
Enerji Verimlilik Sınıfı	C
Boyutlar (G x Y x D)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Net Ağırlık	15,3 kg
Ayar	Eğim -5° ile +25°, döndürme -60° ile +60°, yükseklik 0 ile 150 mm, çıkarılabilir ayak
Bakım ve Temizlik	Yumuşak bir bez ve çözücü içermeyen bir solüsyon kullanın; sıvıyı ekrana püskürtmeyin. Amonyak veya alkolden kaçının.
Güvenlik Talimatları	Yağmura veya neme maruz bırakmayın; ekrana basınç uygulamayın; kasayı açmayın.

Sık sorulan sorular - B326HKB ACER

Acer B326HKB monitörün panel tipi nedir?

Monitör, geniş görüş açıları (178° yatay ve dikey) sunan IPS (In-Plane Switching) TFT-LCD renkli bir panel kullanır.

Desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük, HDMI, DP veya Mini-DP üzerinden 60 Hz'de ve DVI üzerinden 30 Hz'de 3840 x 2160 pikseldir.

Hangi tür video bağlantıları mevcuttur?

Bağlantılar, modele göre HDMI, MHL, DVI (çift bağlantı), DisplayPort ve Mini-DisplayPort içerir.

Monitörün dahili hoparlörleri var mı?

Evet, 2 x 2 watt stereo hoparlörlere sahiptir (modele göre isteğe bağlı).

Açık ve bekleme modunda güç tüketimi nedir?

Açıkken tipik tüketim 44 W'tır. Beklemede yaklaşık 0,39 W ve kapalıyken 0,32 W'tır.

LCD ekranı güvenle nasıl temizlerim?

Monitörü kapatın ve fişini çekin. Çözücü içermeyen bir temizlik solüsyonunu yumuşak bir beze püskürtün, ardından ekranı nazikçe silin. Asla amonyak veya alkol bazlı ürünler kullanmayın ve sıvıyı doğrudan ekrana püskürtmeyin.

Ergonomik ayar seçenekleri nelerdir?

Monitör, -5° ile +25° arasında eğim, -60° ile +60° arasında döndürme ve 0 ile 150 mm arasında yükseklik ayarı sağlar. Ayak çıkarılabilir.

Hangi USB portları mevcuttur?

Monitör, çevre birimleri bağlamak için 4 adet USB 3.0 portuyla donatılmıştır.

Monitör VESA standardıyla uyumlu mu?

Evet, Tak ve Çalıştır ve duvara montaj (çıkarılabilir ayak) için VESA DDCCI/DDC2B standardını destekler.

Monitörün enerji sınıfı nedir?

Enerji verimlilik sınıfı C'dir ve tahmini yıllık tüketim (HDMI modeli için) 93 kWh'dir.

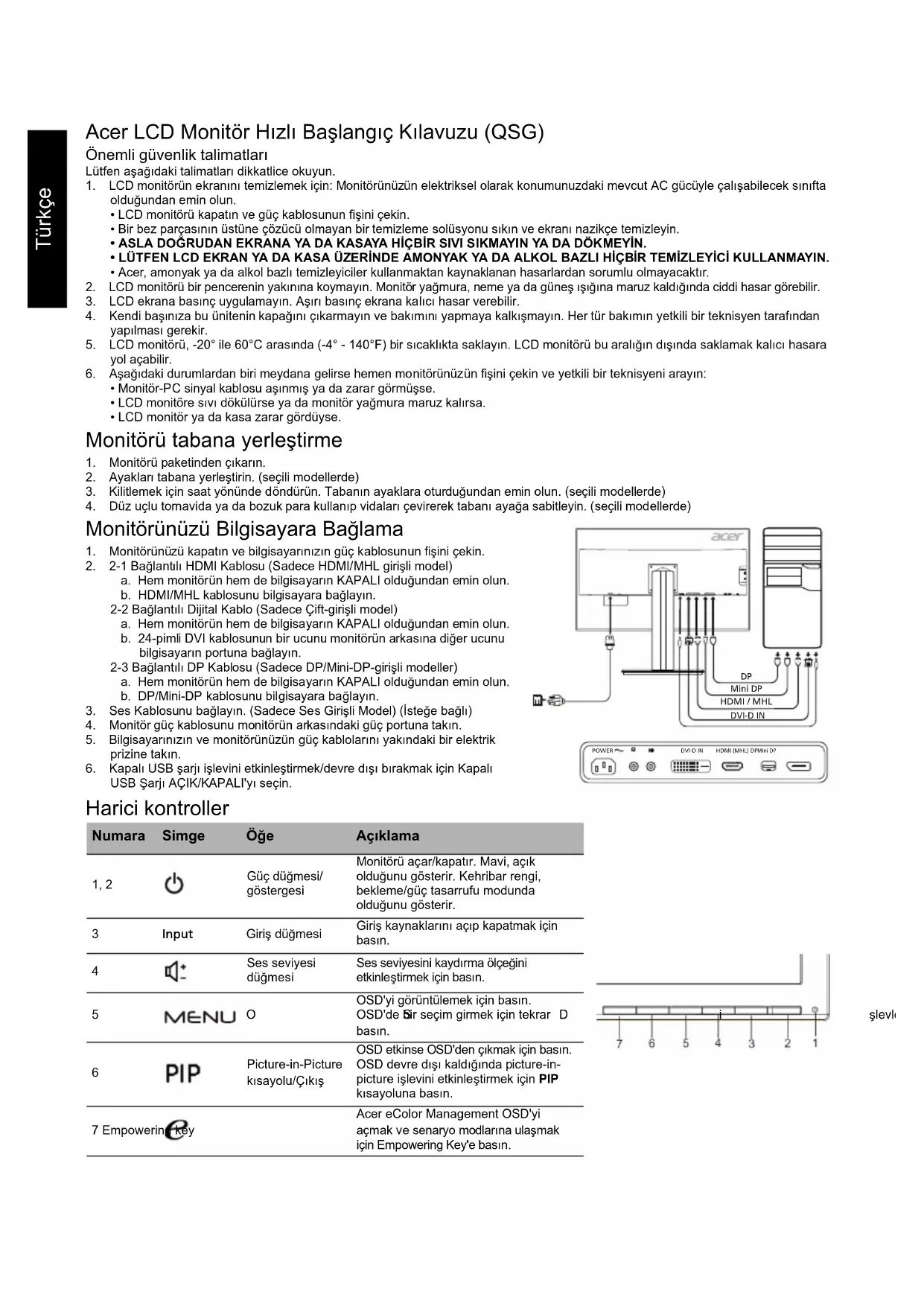

KULLANIM KILAVUZU B326HKB ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılması gerekir.
8. LCD monitör, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
12. LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tornavida ya da bozuk para kullanarak vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

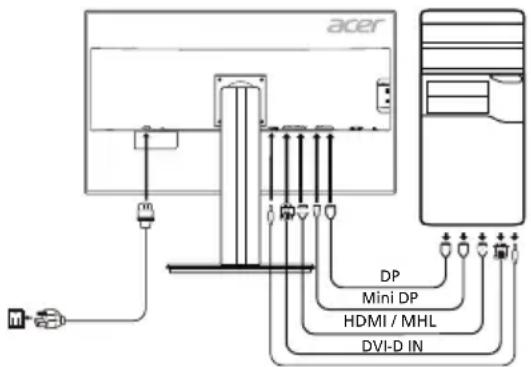

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Bağlantılı HDMI Kablosu (Sadece HDMI/MHL girişli model) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI/MHL kablosunu bilgisayara bağlayın.

2-2 Bağlantılı Dijital Kablo (Sadece Çift girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. 24 pimli DVI kablosunun bir ucunu monitörün arkasına, diğer ucunu bilgisayarın portuna bağlayın.

2-3 Bağlantılar DP Kablosu (Sadece DP/Mini-DP girişli modeller)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP/Mini-DP kablosunu bilgisayara bağlayın.

1. Ses kablosunu bağlayın. (Sadece Ses Girişi Model) (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
4. Kapalı USB şarj işlevini etkinleştirmek veya devre dışı bırakmak için Kapalı USB Şarj AÇIK/KAPALI'yı seçin.

Harici kontroller

Numara	Simge	Öğe	Açıklama
1, 2	Og	Güç Düğmesi/göstergesi	Monitoru açar/kapatir. Mavi, açıkoldalıkun Güsterir. Kehribar rengi,beklemegüç tasarrufu modundaoldalıkun Güsterir.
3	Input	Giriş Düğmesi	Giriş kaynaklarini,açip kapatmak icinbasın.
4	+	Ses seviyesi Düğmesi	Ses seviyesini kaydağma olçebinietkinleşirmek icin basın.
5	MENU	O	OSD'yi:görüntülemek icin basn.OSD'de Bir�建iram girmek icin tekrar Dbasın.
6	PIP	Picture-in-Picturekılıyolu/Cılış	OSD etkinse OSD'den,cikmak icin basn.OSD devreDMI kaldında picture-in-picture islevini etkinleşirmek icin PIPkılıyoluna basn.
7 Empowerinkey			Acer eColor Management OSD'yiçmak ve senaryo modlarna ulasmak icin Empowering Key'e basn.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, evde kurulumda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir girişimde bulunabilir.

Bununla birlikte, bu girişimin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımını, aygıtı kapatıp açarak tespit edilebilen zararlı bir girişimde bulunursa, kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk Beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Uyarı: Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar, EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına girişim meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir girişime neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her girişimi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeye, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

Mıknatıslar için Uyarı Mesajı

Sabit diskler, USB aygıtları, tablet bilgisayarlar, laptoplar, cep telefonları, saatler, kulaklıklar, hoparlörler, kredi kartı, manyetik kimlik kartı vb. elektronik aygıtlar manyetik alanlara karşı hassastır ve bir manyetik alana fazla maruz kalırlarsa kalıcı olarak zarar görebilirler. Elektronik cihazlar monitör tabanının manyetik alanından uzak tutulmalıdır.

TEKNİK ÖZELLİKLER

LCD Panel	Sürucu Sistemi TFT Renkli LCD
	Boyut 32"W (81 cm)
	Piksel Araişi	0,1845 mm (Y) x 0,1845 mm (D)
	Parlaklik	350 cd/m2 (Tipik)
	Kontrast 100.000.000	1 Maks (ACM)
	Görülebilir Aşı 178° (Y)	178° (D) (CR=10)
	Tepki Süresi 5 ms (G - G)
	Panel Tırı In-Plane Switching
	Video R, G, B Analog	Arabirim
	Yatay Frekans DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	Dikey Frekans DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Ekran Renkleri 1,07 B Renk
Dot Clock DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimum Çozünurlük DVI: 3840 x 2160 @ 30 Hz, HDMI/DP	P/MiniDP: 3840 x 2160 @ 60 Hz
Tek ve Kullan VESA DDCCI/DDC2B
Enerji Verimilitgü Sinifi		C
*Yilık Enerji Tüketimi		93 (kWh) (HDMI girisi Modeli ilein)
Güç Tüketimi	Açık Mod	44 W (Tipik)
	Uyku Modu	0,39 W (Tipik)
	Kapali Mod	0,32 W (Tipik)
Girlis Bağlayüzisı		HDMI 19 pim (Sadece HDMI Girisi Model)
		MHL (Sadece MHL Girisi Model)
		DVI (Gift Baglanti) 24 pim (Sadece Dual Girisi Model)
		DP (Sadece DP Girisi Model)
		Mini-DP (Sadece Mini-DP Girisi Model)
Girlis Video Sinyali		HDMI sinyali (Sadece HDMI Girisi Model) (Istege bah)i
		MHL (Sadece MHL Girisi Model) (Istege bah)i
		Dijital sinyal (Sadece Dual Girisi Model)
		DP (Sadece DP Girisi Model) (Istege bah)i
		Mini-DP (Sadece Mini-DP-Girisi Model) (Istege bah)i
Hoparlörler		2 W x 2 (Sadece Ses Girisi Model) (Istege bah)i
USB		USB 3.0 x 4
Maksimum Ekran Būyūklugu		Yatay: 708,4 mm
		Dikey: 398,5 mm
Güç Kaynagi		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcakkı: 5° - 35°C
		Saklama Sıcakkı: -20° - 60°C
		Çalıma Nem Araişi: %10 - %85
Boyutlar		737,9 (G) x 473,4 ~ 623,4 (Y) x 266,5 (D) mm
Ağırlik (Net)		15,3 kg (net)
Mekanizma Teknik Özellikleri		Eğim: -5° - +25° (Yükselme acişi yüzinde sadece en yüksel nektada 25 derecelik yaslanma sunul bilir)
		Dönüş: -60° - +60°
		Boy ayarlamasi: 0 mm - 150 mm
		Ayril bilir ayak noktası: Evet (Vidanin Çiçanlmasıyla ayak aynlabilir)
Harici konntroller	Anahtar/Düg meler	Güç Düɡmesi Menü/Girisi
		Girisi PIP/Cikisi
		Ses Seviyesi E(Empowering) Key
	Islevler	Kontrast Mavi ilek
		Parlaklik DP Formati
		Odek (sadece Analog girisi model) Güç Kapali USB Şarı
		Saat (sadece Analog girisi model) Dil
		Yatay Konum (sadece Analog girisi model) OSD Zaman Aşimi
		Dikey Konum (sadece Analog girisi model) Otomatlik Yaplandirma (sadece Analog girisi model)
		Super Netlik Geniş Mod (Tam/Aspect)
		6 eks. Doggun. ACM AÇMA/KAPAMA
		Gamma Sinyali Seçimi
		Renk Sıcakkı sRGB Ekran Bilgisi Sfrirla
		Acer eColor Management Ciklş
Tüm teknik özelliklerde bildirim yapilmadandehyisiklige gidile bilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.

*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
