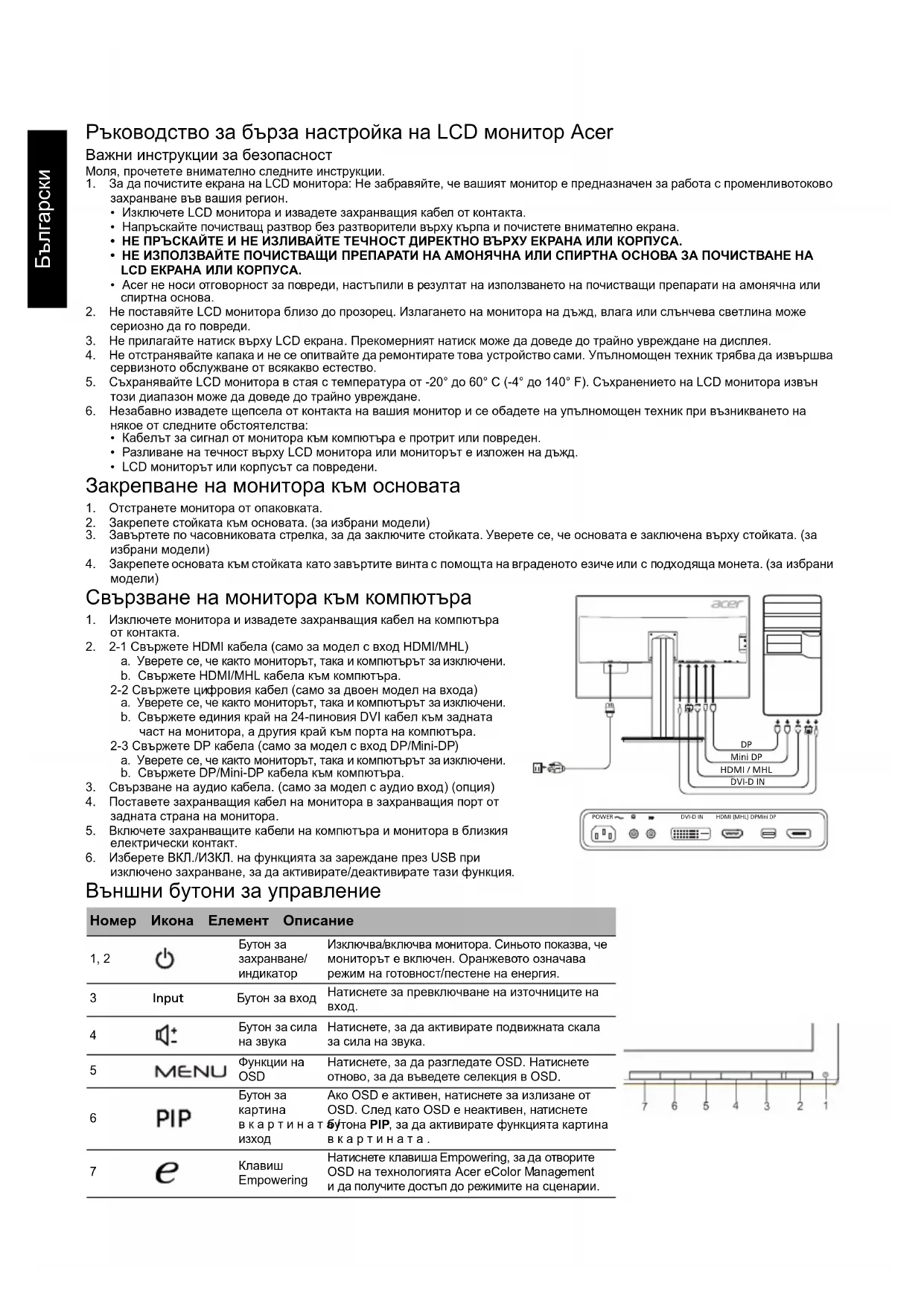

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ B326HKB ACER

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково

захранване във вашия регион.

• Изключете LCD монитора и извадете захранващия кабел от контакта.

• Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.

• Acer не носи отговорност за повреди, настъпили врезултат на използването на почистващи препарати на амонячна или спиртна основа.

2. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може

сериозно да го повреди.

3. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.

4. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва

сервизното обслужване от всякакво естество.

5. Съхранявайте LCD монитора встая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън

този диапазон може да доведе до трайно увреждане.

6. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на

някое от следните обстоятелства:

• Кабелът за сигнал от монитора към компютъра е протрит или повреден.

• Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

• LCD мониторът или корпусът са повредени. Закрепване на монитора към основата

1. Отстранете монитора от опаковката.

2. Закрепете стойката към основата. (за избрани модели)

3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за

4. Закрепете основата към стойката като завъртите винта спомощта на вграденото езиче или сподходяща монета. (за избрани

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра

2. 2-1 Свържете HDMI кабела (само за модел с вход HDMI/MHL)

a. Уверете се, че както мониторът, така и компютърът за изключени. b. Свържете HDMI/MHL кабела към компютъра. 2-2 Свържете цифровия кабел (само за двоен модел на входа) a. Уверете се, че както мониторът, така и компютърът за изключени. b. Свържете единия край на 24-пиновия DVI кабел към задната част на монитора, а другия край към порта на компютъра. 2-3 Свържете DP кабела (само за модел с вход DP/Mini-DP) a. Уверете се, че както мониторът, така и компютърът за изключени. b. Свържете DP/Mini-DP кабела към компютъра.

3. Свързване на аудио кабела. (само за модел саудио вход) (опция)

4. Поставете захранващия кабел на монитора в захранващия порт от

задната страна на монитора.

5. Включете захранващите кабели на компютъра и монитора вблизкия

електрически контакт.

6. Изберете ВКЛ./ИЗКЛ. на функцията за зареждане през USB при

изключено захранване, за да активирате/деактивирате тази функция. Външни бутони за управление Номер Икона Елемент Описание 1, 2

Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия. 3 Input Бутон за вход Натиснете за превключване на източниците на

Натиснете, за да активирате подвижната скала за сила на звука.

OSD Натиснете, за да разгледате OSD. Натиснете отново, за да въведете селекция в OSD.

Ако OSD е активен, натиснете за излизане от OSD. След като OSD е неактивен, натиснете бутона PIP, за да активирате функцията картина вкартината.

Empowering Натиснете клавиша Empowering, за да отворите OSD на технологията Acer eColor Management и да получите достъп до режимите на сценарии. POWERDVI-D INHDMI (MHL) DPMini DPMini DP DVI-D INHDMI / MHLPOWERDVI-D INHDMI (MHL) DPMini DPБългарски Разпоредби и бележки за безопасност Бележка от Федералната комисия за комуникации (ФКК) Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите. Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки: Преориентиране или преместване на антената на приемника. Увеличаване на разстоянието между устройството и приемника. Свързване на устройството вконтакт във верига, която е различна от тази, вкоято е свързан приемникът. Консултация сдоставчик или опитен радио/телевизионен техник за помощ. CE декларация за съответствие С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/ЕC, директивата за ниско напрежение 2014/35/ЕC и RoHS директивата 2011/65/ЕC, и директива 2009/125/EО по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

За да предотвратите повреда на монитора, не го повдигайте от основата му. Бележка: Екранирани кабели Всички връзки към други изчислителни устройства трябва да се извършват спомощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC). Бележка: Периферни устройства Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас B могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа стози продукт. Условия на работа Това устройство е в съответствие счаст 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа. Бележка: Канадски потребители Това цифрово устройство от клас B отговаря на разпоредбата ICES-003 на Канада. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Изхвърляне на отпадъчно оборудване от потребители вчастни домакинства в Европейския съюз Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля сдруги битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се сместната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта. Предупредително съобщение за магнит Някои електронни устройства като твърди дискове, USB устройства, таблетни компютри, лаптопи, клетъчни телефони, часовници, слушалки, говорители, кредитни карти, магнитни карти за самоличност и т.н. са чувствителни към магнитни полета и могат трайно или временно да се повредят, ако бъдат изложени на магнитно поле, което е твърде силно. Електронните устройства не трябва да се поставят вблизост или директно върху магнитната зона на основата на монитора. MagnetБългарски СПЕЦИФИКАЦИЯ Открийте ръководства и други документи за вашия продукт на Acer на официалния уебсайт на Acer. *Годишната консумация на енергия се изчислява спомощта на типичната консумация на енергия 4 часа на ден, 365 дни вгодината. LCD панел Управляваща система TFT цветен LCD дисплей Размер 32”W (81 см) Стъпка на пикселите 0,1845 мм (Х) x 0,1845 мм (В)

Контраст 100000000:1 макс. (ACM) Ъгъл на виждане 178° (Х) 178° (В) (CR=10) Време за реакция 5 ms (G до G) Тип на панела In-Plane Switching (Завъртане на кристалите ведна равнина) Видео R, G, B аналогов интерфейс Хоризонтална честота DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz Вертикална честота DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz Цветове на дисплея 1,07B цвята Dot Clock (Честота на сканиране) DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz Максимална резолюция DVI: 3840 x 2160 @ 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 @ 60 Hz Plug & Play VESA DDCCI/DDC2B Клас на енергийна ефективност C *Годишна консумация на енергия 93 (kWh) (за модел на входа HDMI) Консумация на

Ключ/бутони Бутон на захранването

Сила на звука Меню/въвеждане PIP/изход Клавиш E(Empowering)

Температура на цвета sRGB PIP/PBP Acer eColor Management Blue Light DP формат Функция зареждане през USB при изключено захранване

Време на изчакване на OSD Автоматична конфигурация (само за модел саналогов вход) Широкоекранен режим (цял/аспект) Вкл./изкл. на ACM Избор на входен сигнал Вкл./изкл. на DDC/CI Информация за дисплея
