B326HKB - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	B326HKB
Rozmiar ekranu	32 cale (81 cm)
Typ panelu	TFT-LCD IPS
Maksymalna rozdzielczość	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Typowa jasność	350 cd/m²
Kontrast dynamiczny	100 000 000:1 (ACM)
Kąt widzenia poziomy/pionowy	178° / 178° (CR=10)
Czas reakcji (szary-szary)	5 ms
Złącza wejściowe wideo	HDMI, MHL, DVI (dual link), DP, Mini-DP (zależnie od modelu)
Wbudowane głośniki	2 x 2 W (opcjonalnie)
Porty USB	USB 3.0 x 4
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (praca)	44 W (typowy)
Pobór mocy (czuwanie)	0,39 W (typowy)
Klasa efektywności energetycznej	C
Wymiary (szer. x wys. x gł.)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Waga netto	15,3 kg
Regulacja	Pochylenie -5° do +25°, obrót -60° do +60°, wysokość 0 do 150 mm, podstawa zdejmowana
Konserwacja i czyszczenie	Użyj miękkiej ściereczki i roztworu bez rozpuszczalników; nie rozpylaj płynu na ekran. Unikaj amoniaku lub alkoholu.
Zasady bezpieczeństwa	Nie narażać na deszcz ani wilgoć; nie naciskać na ekran; nie otwierać obudowy.

Często zadawane pytania - B326HKB ACER

Jaki jest typ panelu monitora Acer B326HKB ?

Monitor wykorzystuje panel IPS (In-Plane Switching) TFT-LCD kolorowy, oferujący szerokie kąty widzenia (178° poziome i pionowe).

Jaka jest maksymalna obsługiwana rozdzielczość ?

Maksymalna rozdzielczość to 3840 x 2160 pikseli przy 60 Hz przez HDMI, DP lub Mini-DP, a przy 30 Hz przez DVI.

Jakie rodzaje połączeń wideo są dostępne ?

Połączenia obejmują HDMI, MHL, DVI (dual link), DisplayPort i Mini-DisplayPort, zależnie od modelu.

Czy monitor ma wbudowane głośniki ?

Tak, posiada wbudowane głośniki stereo o mocy 2 x 2 waty (opcjonalnie w zależności od modelu).

Jaki jest pobór mocy w trybie pracy i czuwania ?

W trybie pracy typowy pobór mocy wynosi 44 W. W trybie czuwania około 0,39 W, a w trybie wyłączenia 0,32 W.

Jak bezpiecznie czyścić ekran LCD ?

Wyłącz i odłącz monitor. Rozpyl roztwór czyszczący bez rozpuszczalników na miękką ściereczkę, a następnie delikatnie wytrzyj ekran. Nigdy nie używaj produktów zawierających amoniak lub alkohol i nie rozpylaj płynu bezpośrednio na ekran.

Jakie są opcje regulacji ergonomicznej ?

Monitor umożliwia pochylenie od -5° do +25°, obrót od -60° do +60° i regulację wysokości od 0 do 150 mm. Podstawa jest zdejmowana.

Jakie porty USB są dostępne ?

Monitor jest wyposażony w 4 porty USB 3.0 do podłączania urządzeń peryferyjnych.

Czy monitor jest zgodny z normą VESA ?

Tak, obsługuje standard VESA DDCCI/DDC2B dla Plug-and-Play i montażu ściennego (podstawa zdejmowana).

Jaka jest klasa energetyczna monitora ?

Klasa efektywności energetycznej to C, z szacowanym rocznym zużyciem energii 93 kWh (dla modelu HDMI).

INSTRUKCJA OBSŁUGI B326HKB ACER

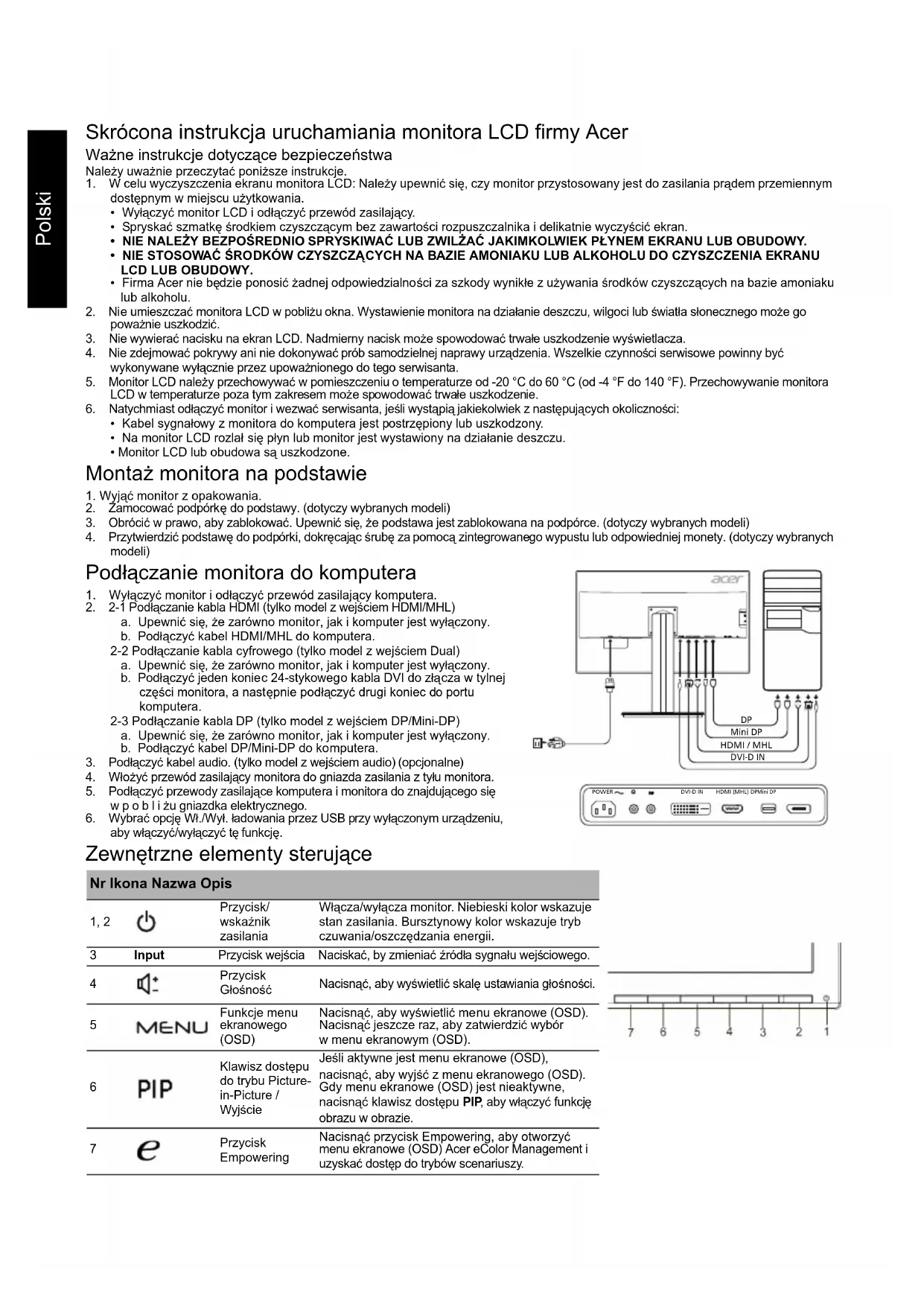

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania przemiennego dostępnego w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
3. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować uszkodzenie wyświetlacza.
7. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
10. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
11. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
12. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śruby za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

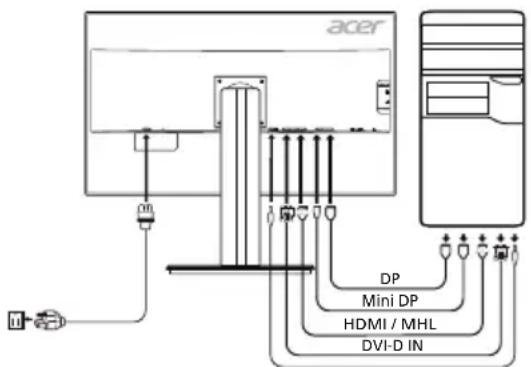

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI (tylko model z wejściem HDMI/MHL)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel HDMI/MHL do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z wejściem Dual)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z wejściem DP/Mini-DP)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP/Mini-DP do komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
4. Wybrać opcję Wł./Wył. ładowania przy USB przy wyłączonym urządzeniu, aby włączyć/wyłączyć funkcję.

Zewnętrzne elementy sterujące

Nr Ikona Nazwa Opis
1, 2	Og	Przycisk/ wsk.bznik zasilania Węcuzycki stań zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszcżedzia energia.
3	Input	Przycisk wiejscia Naciska, by zmieiuć zródría sygnalu wojciegocho.
4	Glośnosci	Nacisnać, aby wyświetliczek shale ustawiania glośnosci.
5	MENU	Funkcjé menu ekranowych (OSD) Nacisnać jestecze raz, aby zatrwoydzie wybor w menu ekranowym (OSD).
6	PIP	Klawisz dostepu do trybu Picture-in-Picture / Wyjscie Jeśćk ztreteczne wicychne (ODS) Gdy menu ekranowe (OSD) jest nieaktywnie, nacisnać klawisz dostepu PIP, aby wączyc fungcję obrazu w obrazie.
7	e	Przycisk Empowering Nacisnać przycisck Empowering, aby otworzyc menu ekranowe (OSD) Acer eColor Management i uzyskać dostep do trybow scenariuszy.

Regulacja i informacja dotycząca bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeżeli nie jest ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać informacje na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

Komunikat ostrzegawczy dotyczący magnesu

Niektóre urządzenia elektroniczne, takie jak dyski twarde, urządzenia USB, tablety, laptopy, telefony komórkowe, zegarki, słuchawki, głośniki, karty kredytowe, magnetyczne karty ID itp. są wrażliwe na pola magnetyczne i mogą zostać trwale uszkodzone lub tymczasowo wyłączone w przypadku narażenia ich na działanie pola magnetycznego, które jest zbyt silne. Urządzeń elektronicznych nie wolno umieszczać w pobliżu lub bezpośrednio na obszarze magnetycznym podstawy monitora.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 32"W (81 cm)
	Rozstaw pikseli 0,1845 mm (w poziomie) × 0,1845 mm (w pionie)
	Jasnosć 350 cd/m	2 (typowa)
	Kontrasl Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcj 5 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Wideo Interfejs analogowy R, G, B
	Częstotiwość pozioma	DVI: 31-89 KHz, HDMI/DP/MiniDP: 31-135 KHz
	Cȩstotiwość pionowa	DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Wyświetlane kolory 1,07 mld kolorów
Zegar punktowy DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksymalna roździelczność		DVI: 3840 x 2160 przy;cżestotiwość 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 przy;cżestotiwość 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej C
* Roczny povór energii		93 (kWh) (dotczy modelu z wejsciem HDMI)
Pobó romy	Tryb wączenia	44 W (typowy)
	Tryb uspienia	0,39 W (typowy)
	Tryb wymiarczenia	0,32 W (typowy)
Zlącze wiejsciowe		HDMI 19-stykowe (tylko model z wejsciem HDMI) MHL (tylko model z wejsciem MHL) DVI (Dual Link) 24-stykowe (tylko model z wejsciem Dual) DP (tylko model z wejsciem DP) Mini-DP (tylko model z wejsciem Mini-DP)
Wejsciowy sygnai video		HDMI (tylko model z wejsciem HDMI) (opcjonalnie) MHL (tylko model z wejsciem MHL) (opcjonalnie) Sygnai cyfrowy (tylko model z wejsciem Dual) DP (tylko model z wejsciem DP) (opcjonalnie) Mini-DP (tylko model z wejsciem Mini-DP) (opcjonalnie)
Glośniki		2 W x 2 (tylko model z wejsciem audio) (opcjonalne)
USB		USB 3.0 x 4
Maksymalny rozmiar ekranu		W poziomie: 708,4 mm W pionie: 398,5 mm
Zhȩdo zasiliania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 5° do 35°C Temperatura przechowyyania: Od -20° do 60°C Wigliotność otoczenia podczas pracy: Od 10% do 85%
Wymiary		737,9 (szer.) × 473,4 ~ 623,4 (wys.) × 266,5 (gli;b.) mm
Waga:		15,3 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyzyszym punkcie dostepne jest 25 stopni odchylienia dla kata wznychlienia) Obrot: Od -60° do +60° Regulacja wysokość: Od 0 mm do 150 mm Zdejmowalna podpórká: Tak (zdejmowalna podpórká ze strubowym mechanizmem zwalniajocyam)
Zewétrzne elementy sterujuce	Przelącznik/przyciski	Przycisk zasiliania Wejscie Glośnosci	Menu/Wgowadz PIP/Zakończ Przycisk E (Empowering)
	Funkcjie	Krontrast Jasnosć Ostrość (tylko model z wejsciem analogowy) Zegar (tylko model z wejsciem analogowy) Ustaw. Poz. (tylko model z wejsciem analogowy) Ustaw. pion. (tylko model z wejsciem analogowy) Super ostrosć Nasyc. 6-osiew 6-oslowa barwa Gamma Temp. koloru sRGB PIP/PBP Acer eColor Management	Nieb. swiatto Format DP Ładowania przy USB po Rozladowaniu Język Wymiączenia OSD Auto konfiguracja (tylko model z wejsciem analogowy) Tryb szeroki (Pelny/Aspect) Wymiączenia wymiączenia ACM Wymiąbory sgnauku zȩdrłowego Wymiączenia wymiączenia DDC/CI Wymiąsiewitlanie informacja Resetuj Zakończ
Wyszystkie dane techniczne moga uleć zmieianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

• Roczny pobór energii jest obliczany na podstawie typowego poboru energii przy 4 godziny dziennie, 365 dni w roku.

Uwaga: Kable ekranowane

Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane z użyciem kabli ekranowanych, aby zachować zgodność z przepisami dotyczącymi EMC.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączyć tylko urządzenia peryferyjne (urządzenia wejściowe/wyjściowe, terminale, drukarki itd.) certyfikowane na zgodność z limitami klasy B. Eksploatacja z niecertyfikowanymi urządzeniami peryferyjnymi będzie prawdopodobnie powodować zakłócenia odbioru radiowego i telewizyjnego.

Uwaga
