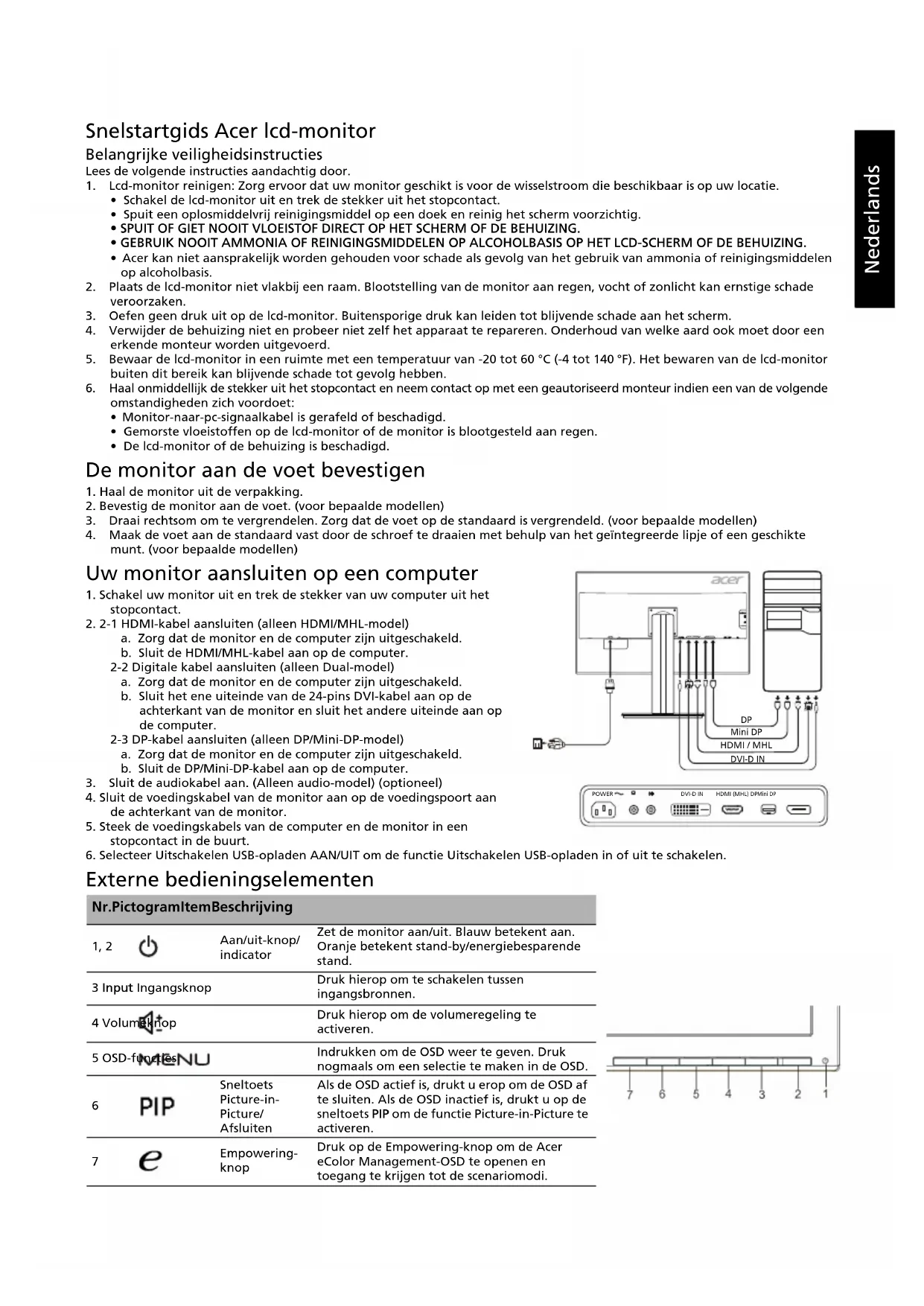

GEBRUIKSAANWIJZING B326HKB ACER

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

• Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.

• Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.

• Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis. 2. Plaats de lcd-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.

3. Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.

4. Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd. 5. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben. 6. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:

• Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.

• Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.

• De lcd-monitor of de behuizing is beschadigd. De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.

2. Bevestig de monitor aan de voet. (voor bepaalde modellen)

3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)

4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte

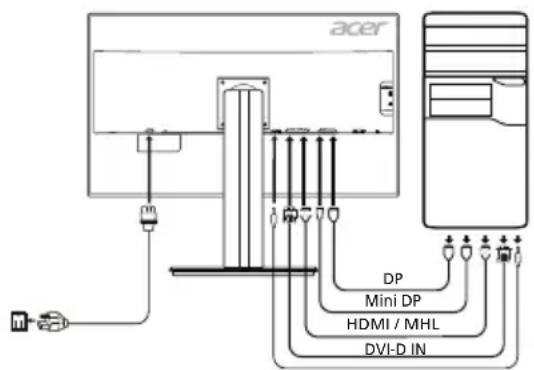

munt. (voor bepaalde modellen) Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het

2. 2-1 HDMI-kabel aansluiten (alleen HDMI/MHL-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de HDMI/MHL-kabel aan op de computer. 2-2 Digitale kabel aansluiten (alleen Dual-model) a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit het ene uiteinde van de 24-pins DVI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer. 2-3 DP-kabel aansluiten (alleen DP/Mini-DP-model) a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de DP/Mini-DP-kabel aan op de computer.

3. Sluit de audiokabel aan. (Alleen audio-model) (optioneel)

4. Sluit de voedingskabel van de monitor aan op de voedingspoort aan

de achterkant van de monitor.

5. Steek de voedingskabels van de computer en de monitor in een

stopcontact in de buurt.

6. Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in of uit te schakelen.

Externe bedieningselementen Nr. Pictogram Item Beschrijving 1, 2 Aan/uit-knop/ indicator Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand. 3 Input Ingangsknop Druk hierop om te schakelen tussen ingangsbronnen. 4 Volumeknop Druk hierop om de volumeregeling te activeren. 5 OSD-functies Indrukken om de OSD weer te geven. Druk nogmaals om een selectie te maken in de OSD.

Sneltoets Picture-in- Picture/ Afsluiten Als de OSD actief is, drukt u erop om de OSD af te sluiten. Als de OSD inactief is, drukt u op de sneltoets PIP om de functie Picture-in-Picture te activeren.

Empowering- knop Druk op de Empowering-knop om de Acer eColor Management-OSD te openen en toegang te krijgen tot de scenariomodi. POWERDVI-D INHDMI (MHL) DPMini DPMini DP DVI-D INHDMI / MHLPOWERDVI-D INHDMI (MHL) DPMini DPNederlands Wetgeving en veiligheidsvoorschriften Kennisgeving FCC Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC- voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen: Draai of verplaats de ontvangstantenne. Vergroot de afstand tussen het apparaat en de ontvanger. Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten. Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp. CE-verklaring van conformiteit Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC- richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten. Kennisgeving: Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen. Kennisgeving: Afgeschermde kabels Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften. Kennisgeving: Randapparatuur Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kunnen worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio en tv-ontvangst. Waarschuwing Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt. Bedrijfsomstandigheden Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken. Kennisgeving: Canadese gebruikers Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Afvoer van afgedankte apparatuur door Gebruikers in particuliere huishoudens in de Europese Unie Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht. Waarschuwingsmelding voor magneet Bepaalde elektronische apparaten, zoals harde schijven, USB-apparaten, tablet-computers, laptops, mobiele telefoons, horloges, oortelefoons, luidsprekers, creditcards, magnetische badges, enz. zijn gevoelig voor magnetische velden en kunnen blijvend beschadigd of tijdelijk uitgeschakeld worden wanneer deze worden blootgesteld aan een magnetisch veld dat te sterk is. Elektronische apparaten mogen niet dicht bij of binnen de magnetische omgeving van de monitorvoet worden geplaatst. MagnetNederlands SPECIFICATIE Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer. *Jaarlijks energieverbruik wordt berekend op basis van standaard stroomverbruik 4 uur per dag, 365 dagen per jaar. Lcd-paneel Aandrijfsysteem TFT lcd-kleurenscherm Grootte 32”W (81 cm) Pixelgrootte 0,1845 mm (H) x 0,1845 mm (V) Helderheid 350 cd/m

(standaard) Contrast 100000000:1 Max (ACM) Kijkhoek 178° (H) 178° (V) (CR=10) Reactietijd 5 ms (G-to-G) Type beeldscherm In-Plane Switching Video R, G, B analoge interface Horizontale frequentie DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz Verticale frequentie DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz Kleuren 1,07 B kleuren Dot Clock DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz Maximale resolutie DVI: 3840 x 2160 bij 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 bij 60 Hz Plug en play VESA DDCCI/DDC2B Energie-efficiëntieklasse C *Jaarlijks energieverbruik 93 (kWh) (voor een HDMI-model) Energieverbruik Aan 44 W (standaard) Slaapmodus 0,39 W (standaard) Uit 0,32 W (standaard) Ingangsconnector HDMI 19 pins (alleen HDMI-model) MHL (alleen MHL-model) DVI (dual link) 24 pins (alleen Dual-model) DP (alleen DP-model) Mini-DP (alleen Mini-DP-model) Ingang videosignaal HDMI-signaal (alleen HDMI-model) (optioneel) MHL (alleen MHL-model) (optioneel) Digitaal signaal (alleen Dual-model) DP (alleen DP-model) (optioneel) Mini-DP (alleen Mini-DP-model) (optioneel) Luidsprekers 2 W x 2 (alleen Audio-model) (optioneel) USB USB 3.0 x 4 Maximale schermgrootte Horizontaal: 708,4 mm Verticaal: 398,5 mm Voedingsbron 100 - 240 V, 50/60 Hz Milieuoverwegingen Bedrijfstemperatuur: 5 tot 35 °C Opslagtemperatuur: -20 tot 60 °C Bedrijfsvochtigheid: 10% tot 85% Afmetingen 737,9 (B) x 473,4 ~ 623,4 (H) x 266,5 (D) mm Gewicht 15,3 kg (netto) Specificaties mechanisme Kantelen: -5° tot +25° (alleen op het hoogste punt is 25 graden naar achteren kantelen mogelijk) Zwenken: -60° tot +60° Verstellen hoogte: 0 tot 150 mm Afneembare voet: Ja (afneembare voet met schroef) Externe bedieningselementen Schakelaar/knoppen Aan/Uit-knop Ingang Volume Menu/Enter PIP/Afsluiten E(Empowering)-knop Functies Contrast Helderheid Scherpstelling (alleen analoog model) Klok (alleen analoog model) H. positie (alleen analoog model)
