B326HKB - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marcă	Acer
Model	B326HKB
Dimensiunea ecranului	32 inci (81 cm)
Tip de panou	TFT-LCD IPS
Rezoluție maximă	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Luminozitate tipică	350 cd/m²
Contrast dinamic	100 000 000:1 (ACM)
Unghi de vizualizare orizontal/vertical	178° / 178° (CR=10)
Timp de răspuns (gri la gri)	5 ms
Conectori de intrare video	HDMI, MHL, DVI (dublă legătură), DP, Mini-DP (în funcție de model)
Difuzoare integrate	2 x 2 W (opțional)
Porturi USB	USB 3.0 x 4
Alimentare	100-240 V, 50/60 Hz
Consum electric (funcționare)	44 W (tipic)
Consum electric (standby)	0,39 W (tipic)
Clasa de eficiență energetică	C
Dimensiuni (L x Î x A)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Greutate netă	15,3 kg
Reglare	Înclinare -5° până la +25°, rotație -60° până la +60°, înălțime 0 până la 150 mm, picior detașabil
Întreținere și curățare	Utilizați o cârpă moale și o soluție fără solvenți; nu pulverizați lichid pe ecran. Evitați amoniacul sau alcoolul.
Instrucțiuni de siguranță	Nu expuneți la ploaie sau umiditate; nu apăsați pe ecran; nu deschideți carcasa.

Întrebări frecvente - B326HKB ACER

Care este tipul de panou al monitorului Acer B326HKB?

Monitorul utilizează un panou IPS (In-Plane Switching) TFT-LCD color, oferind unghiuri largi de vizualizare (178° orizontale și verticale).

Care este rezoluția maximă suportată?

Rezoluția maximă este de 3840 x 2160 pixeli la 60 Hz prin HDMI, DP sau Mini-DP, și la 30 Hz prin DVI.

Ce tipuri de conexiuni video sunt disponibile?

Conexiunile includ HDMI, MHL, DVI (dublă legătură), DisplayPort și Mini-DisplayPort, în funcție de model.

Are monitorul difuzoare integrate?

Da, are difuzoare stereo de 2 x 2 wați (opționale în funcție de model).

Care este consumul electric în funcționare și în standby?

În funcționare, consumul tipic este de 44 W. În standby, este de aproximativ 0,39 W, iar în stare oprită de 0,32 W.

Cum curăț ecranul LCD în siguranță?

Opriți și deconectați monitorul. Pulverizați o soluție de curățare fără solvenți pe o cârpă moale, apoi ștergeți ecranul ușor. Nu folosiți niciodată produse pe bază de amoniac sau alcool, și nu pulverizați lichid direct pe ecran.

Care sunt opțiunile de reglare ergonomică?

Monitorul permite o înclinare de -5° până la +25°, o rotație de -60° până la +60° și o reglare pe înălțime de 0 până la 150 mm. Piciorul este detașabil.

Ce porturi USB sunt disponibile?

Monitorul este echipat cu 4 porturi USB 3.0 pentru conectarea perifericelor.

Este monitorul compatibil cu standardul VESA?

Da, suportă standardul VESA DDCCI/DDC2B pentru Plug-and-Play și montare pe perete (picior detașabil).

Care este clasa energetică a monitorului?

Clasa de eficiență energetică este C, cu un consum anual estimat de 93 kWh (pentru modelul HDMI).

MANUAL DE UTILIZARE B326HKB ACER

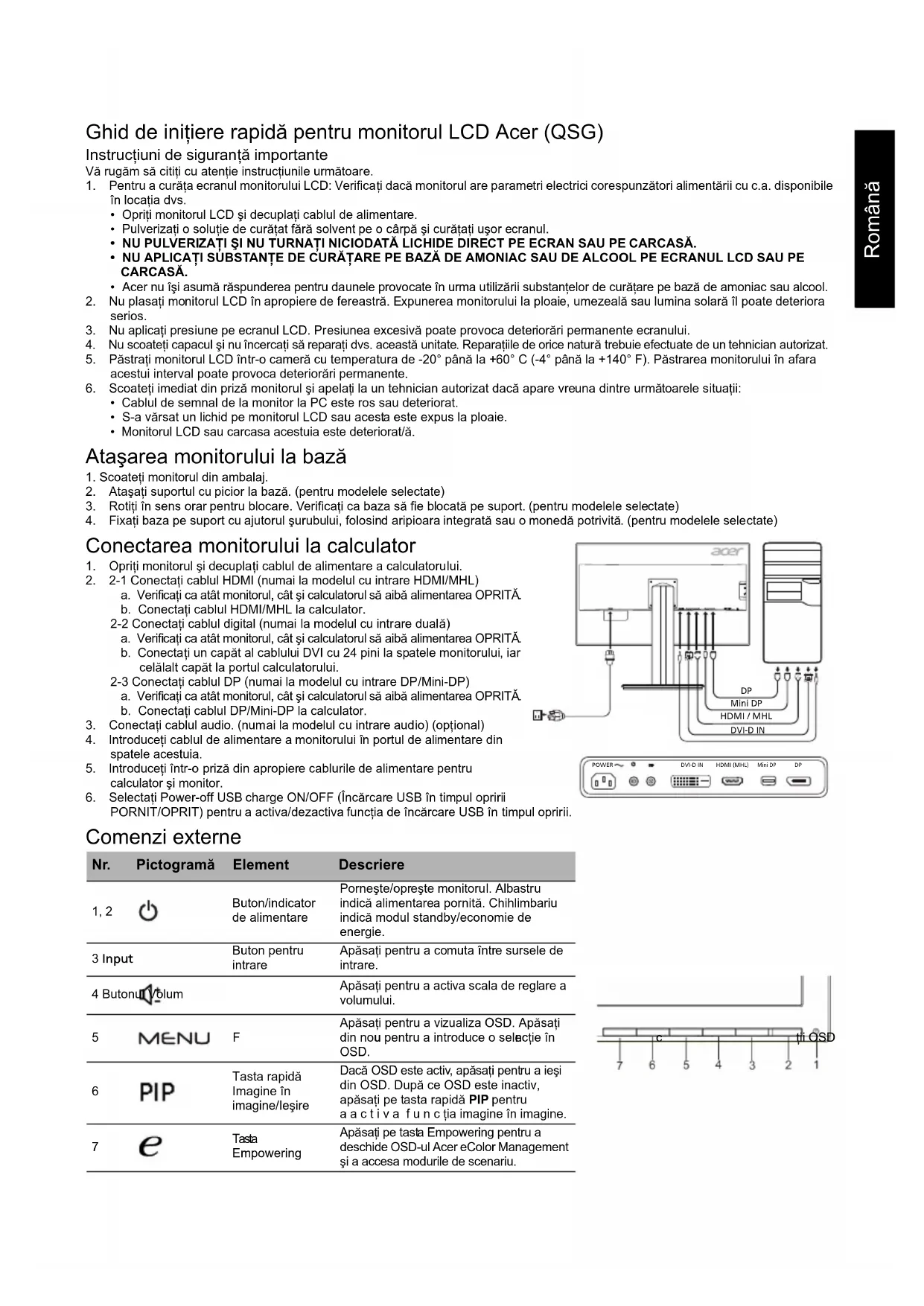

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60°C (-4° până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorată.

Atașarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru fixare. Verificați ca baza să fie fixată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

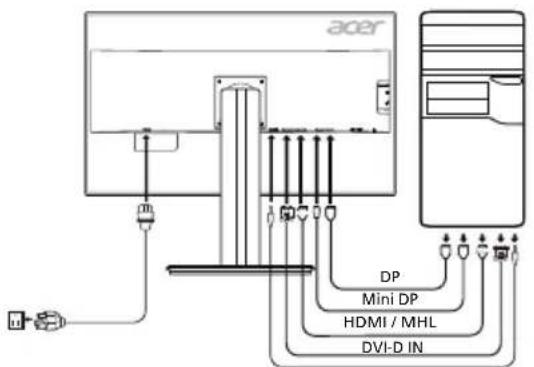

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI (numai la modelul cu intrare HDMI/MHL)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul HDMI/MHL la calculator.

2-2 Conectarea cablului digital (numai la modelul cu intrare duală)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 de pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectarea cablului DP (numai la modelul cu intrare DP/Mini-DP)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul DP/Mini-DP la calculator.

1. Conectați cablul audio (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi.

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1,2		Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indicatoră alimentarea pornță. Chihlimbariu indicatoră modul standby/economie de energia.
3 Input		Buton pentru intrare	Apăsăti pentru a comuta înțre sursele de intrare.
4 Butonuțul			Apăsăti pentru a activa scala de reglare a volumului.
5	MENU	F	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduce o selecție în OSD.
6	PIP	Tasta rapidă Imagine în imagine/leșire	Dacă OSD este activ, apăsăti pentru a ileși din OSD. După ce OSD este inactiv, apăsăti pe tasta rapidă PIP pentru a acti va funția imagine în imagine.
7	e	Tasta Empowering	Apăsăti pe tasta Empowering pentru a descîche OSD-ul Acer eColor Management și a accesa modurile de scenariu.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc într-o anumită instalare. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea echipamentelor dezafectate de către utilizatorii din gospodăriile private din cadrul Uniunii Europene

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte deșeuri menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

Mesaj de avertizare privind magnetismul

Anumite dispozitive electronice, cum ar fi hard-discurile, dispozitivele USB, tabletele, calculatoarele, laptop-urile, telefoanele celulare, ceasurile, căștile, difuzoarele, cardurile de credit, cardurile ID magnetice etc. sunt sensibile la câmpurile magnetice și pot fi deteriorate permanent sau temporar dacă sunt expuse unui câmp magnetic prea puternic. Dispozitivele electronice nu trebuie plasate în apropiere de zona magnetică de la baza monitorului sau direct pe aceasta.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 32"W (81 cm)
	Pas pixeil 0,1845 mm (H) x 0,1845 mm (V)
	Luminozitate	350 cd/m2 (tipic)
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualizaré 178° (H) 178° (V) (CR=10)
	Timp de raspuns 5 ms (G - G)
	Tip panou In-Plane Switching - IPS
	Video	Interfăţă analocică R, G, B
	Frecventață ortonolă	DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	Frecventață verticală	DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Culori afișate Culori 1,07B
Frecventața de ceas DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Rezolutțe maximă		DVI: 3840 x 2160 la 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 la 60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetică		C
*Consum anual de energia		93 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită	Modul Pormit	44 W (tipic)
	Modul Repaus	0,39 W (tipic)
	Modul Oprit	0,32 W (tipic)
Conector de intrare		HDMI 19 pini (numai la modelul cu intrare HDMI) MHL (numai la modelul cu intrare MHL) DVI (Dual Link) 24 pini (numai la modelul cu intrare duală) DP (numai la modelul cu intrare DP) Mini-DP (numai la modelul cu intrare Mini-DP)
Semnal video de intrare		Semnal HDMI (numai la modelul cu intrare HDMI) (optional) MHL (numai la modelul cu intrare MHL) (optional) Semnal digital (numai la modelul cu intrare duală) DP (numai la modelul cu intrare DP) (optional) Mini-DP (numai la modelul cu intrare Mini-DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4
Dimensiune maximă ecran		Orontală: 708,4 mm Verticală: 398,5 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediu		Temp. de fonctionare: 5 ° - 35 °C Temp. de deposizare: -20 ° - 60 °C Umiditate in timpul fonțonărli: 10% - 85%
Dimensiuni		737,9 (l) x 473,4 ~ 623,4 (h) x 266,5 (a) mm
Masa (netă)		15,3 kg (net)
Specificații privind mecanismul		Inclinare: -5° - +25° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 25 grade înclare) Rotire: -60° - +60° Reglarea înțiunii: 0 mm - 150 mm Suport cu picor delașabil: Da (suport cu picor delașabil cu prindere cușrub)
Comenzi externe	Comutator/butoane	Buton de alimentare Intrare Volum Contrast Luminozitate Focalizare (numai la modelul cu intrare analogica) Ceas (numai la modelul cu intrare analogica) Poziție ortonatală (numai la modelul cu intrare analogica) Poziție verticală (numai la modelul cu intrare analogica) Claritate superoară Saturție pe 6 axe Nuance pe 6 axe Gamă Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6 axe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6axe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6axe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6axe Nuance pe 6axe Gama Temperatură culoare SRGB PIP/PBP Acer eColor Management Saturție pe 6axe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6axe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6xe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6xe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6xe Nuance pe 6axe Gama Temperatură culoare SRGB PIP/PBP Acer eColor Management Saturție pe 6xe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6xe Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6x Nuance pe 6axe Gama Temperatură culoare SRGB PIP/PBP Acer eColor Management Saturție pe 6x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare SRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6-x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6-x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6-x Nuance pe 6axe Gama Temperatură culoare SRGB PIP/PBP Acer eColor Management Saturție pe 6-x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6-x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare tive sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe 6.x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe x Nuance pe 6axe Gama Temperatură culoare sRGB PIP/PBP Acer eColor Management Saturție pe x Nuance pe 6axe Gama Temperatură culoare sRGB PIP(PBP)	Meniu/Enter PIP/lesire Tasta Empowering (E)
	Functii
		Lumină albastră Format DP Incărcare USB cu aparatul oprit Limbă Expirare OSD Configurare automata (numai la modelul cu intrare analogica) Modul Wide (Complete/Aspect) ACM Pornit/Oprit Selectare semnal de intrare DDC/CI Pornit/Oprit Informatiș monitor Resetare lesire
Toate specificiile pot fi schimbate fãrã notificare prealabâ!.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. *Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
