Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	B326HKB
Ekrano dydis	32 coliai (81 cm)
Skydelio tipas	TFT-LCD IPS
Maksimali raiška	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Tipiškas ryškumas	350 cd/m²
Dinaminis kontrastas	100 000 000:1 (ACM)
Horizontalus/vertikalus žiūrėjimo kampas	178° / 178° (CR=10)
Atsako laikas (nuo pilkos iki pilkos)	5 ms
Vaizdo įvesties jungtys	HDMI, MHL, DVI (dviguba jungtis), DP, Mini-DP (pagal modelį)
Įmontuoti garsiakalbiai	2 x 2 W (neprivaloma)
USB prievadai	USB 3.0 x 4
Maitinimas	100-240 V, 50/60 Hz
Elektros sąnaudos (veikimo)	44 W (tipiška)
Elektros sąnaudos (budėjimo)	0,39 W (tipiška)
Energijos vartojimo efektyvumo klasė	C
Matmenys (Ilgis x Aukštis x Gylis)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Grynasis svoris	15,3 kg
Reguliavimas	Pakreipimas nuo -5° iki +25°, pasukimas nuo -60° iki +60°, aukštis nuo 0 iki 150 mm, nuimamas stovas
Priežiūra ir valymas	Naudokite minkštą šluostę ir tirpiklio neturinčią valymo priemonę; nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ar alkoholio.
Saugos instrukcijos	Nelaikykite lietuje ar drėgmėje; nespauskite ekrano; neatidarykite korpuso.

Dažnai užduodami klausimai - B326HKB ACER

Koks yra Acer B326HKB monitoriaus skydelio tipas?

Monitorius naudoja IPS (In-Plane Switching) TFT-LCD spalvų skydelį, užtikrinantį platų žiūrėjimo kampą (178° horizontaliai ir vertikaliai).

Kokia maksimali palaikoma raiška?

Maksimali raiška yra 3840 x 2160 pikselių 60 Hz dažniu per HDMI, DP arba Mini-DP, ir 30 Hz per DVI.

Kokie vaizdo jungčių tipai yra prieinami?

Jungtys apima HDMI, MHL, DVI (dviguba jungtis), DisplayPort ir Mini-DisplayPort, priklausomai nuo modelio.

Ar monitorius turi įmontuotus garsiakalbius?

Taip, jis turi stereofoninius garsiakalbius po 2 x 2 vatus (neprivaloma, priklausomai nuo modelio).

Kokios yra elektros sąnaudos veikiant ir budėjimo režimu?

Veikiant, tipiškos sąnaudos yra 44 W. Budėjimo režimu – apie 0,39 W, o išjungus – 0,32 W.

Kaip saugiai išvalyti LCD ekraną?

Išjunkite ir atjunkite monitorių. Purškite valymo priemonę be tirpiklio ant minkštos šluostės, tada švelniai nuvalykite ekraną. Niekada nenaudokite produktų, kurių sudėtyje yra amoniako arba alkoholio, ir nepurkškite skysčio tiesiai ant ekrano.

Kokios yra ergonominio reguliavimo galimybės?

Monitorius leidžia pakreipti nuo -5° iki +25°, pasukti nuo -60° iki +60° ir reguliuoti aukštį nuo 0 iki 150 mm. Stovas yra nuimamas.

Kokie USB prievadai yra prieinami?

Monitorius turi 4 USB 3.0 prievadus išoriniams įrenginiams prijungti.

Ar monitorius suderinamas su VESA standartu?

Taip, jis palaiko VESA DDCCI/DDC2B standartą Plug-and-Play ir montavimui ant sienos (nuimamas stovas).

Kokia monitoriaus energijos vartojimo efektyvumo klasė?

Energijos vartojimo efektyvumo klasė yra C, o numatomos metinės sąnaudos – 93 kWh (HDMI modeliui).

NAUDOJIMO INSTRUKCIJA B326HKB ACER

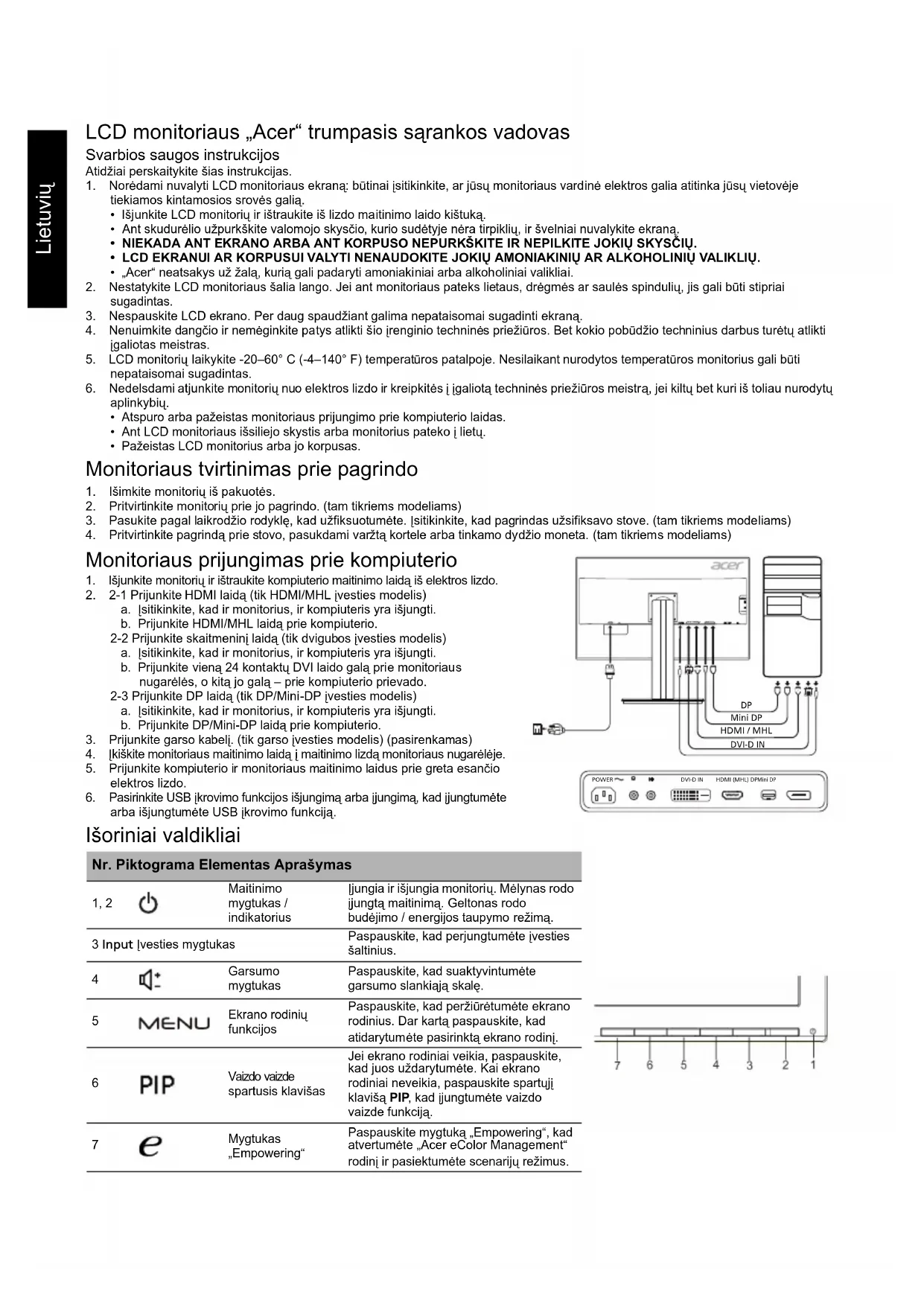

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20-60°C (-4-140°F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į galiotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtą kortele arba tinkamo dydžio moneta. (tam tikriems modeliams)

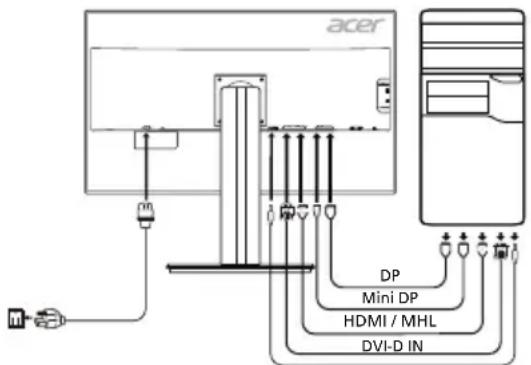

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą (tik HDMI/MHL įvesties modelis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI/MHL laidą prie kompiuterio.

2-2 Prijunkite skaitmeninę laidą (tik dvigubos įvesties modelis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą - prie kompiuterio prievado.

2-3 Prijunkite DP laidą (tik DP/Mini-DP įvesties modelis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP/Mini-DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (tik garso įvesties modelis) (pasirenkamas)
2. Įkiškite monitoriaus maitinimo laidą, maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB krovimo funkcijos išjungimą arba įjungimą, kad jungtumėte arba išjungtumėte USB krovimo funkciją.

Išoriniai valdikliai

Nr. Piktograma Elementas Aprăsymas
1,2	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo jungtã maitinima. Geltonas rodo budëjimo / energijos taupymo režima.
3 Input |vesties mygtukas		Paspauskite, kad perjungtumête i vesties šaltinius.
4	Garsumo mygtukas	Paspauskite, kad suaktyvintumête garsumo slankiaja skeå.
5	Ekrano rodiniu funkcjisos	Paspauskite, kad peržiūrétumête ekrano rodinius. Dar kartã paspauskite, kad atidarytumête pasirinktã ekrano rodini.
6	VAizdo vaizde spartusis klavišas	Jei ekrano rodinai veikia, paspauskite, kad juos uždarytumête. Kai ekrano rodinai neveikia, paspauskite spartuji klaviša PIP, kad jungtumête vaizdo vaizde funkcjia.
7	Mygtukas "Empowering"	Paspauskite mygtuka „Empowering", kad atvertumête „Acer eColor Management" rodinã r misiekumête scenarijã režimus.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• Prijunkite prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• Kreipkitės pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemų sukūrimo.

Pranešimas

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Pranešimas: Ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Pranešimas: Išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dal. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Pranešimas Naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

Įspėjamasis pranešimas dėl magneto

Tam tikri elektroniniai įrenginiai, pvz., standieji diskai, USB įrenginiai, planšetiniai kompiuteriai, nešiojamieji kompiuteriai, mobilieji telefonai, laikrodžiai, ausinės, garsiakalbiai, kredito kortelės, magnetinės tapatybės kortelės ir kt., yra jautrūs magnetiniams laukams ir gali būti nepataisomai sugadinti arba laikinai nebeveikti, jei atsidurs per stipriame magnetiniame lauke. Elektroninių įrenginių negalima dėti arti magnetinio monitoriaus pagrindo arba tiesiogiai ant jo.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 32"W (81 cm)
	Vaizdo tašku dydis 0,185 mm (H) x 0,1845 mm (V)
	Ryškumas	350 cd/m2 (iprastas)
	Kontrastas 10000000:1	maks. (ACM)
	Regimasis kampas 178	(H) 178° (V) (CR=10)
	Alsako trukné 5 ms (G-G)
	Plokstés tipas „In-Plane“	Switching"
	Vaizdas	R, G, B anloginé sasaja
	Horizontalus dažnis DVI: 31-89 KHz, HDMI/DP/MiniDP: 31-135 KHz
	Vertikalus dažnis DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Ekrano spalvos 1,07 B spalvos
Tašku dažnis DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Didžiausia skiriamoji geba DVI: 3840 x 2160 esant 30 Hz		HDMI/DP/MiniDP: 3840 x 2160 esant 60 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klase C
* Energijos sānaudos per metus		93 (kWh) (HDMI [vesties modelui])
Energijos sānaudos	Ijungimo režimu	44 W (iprastos)
	Miego režimu	0,39 W (iprastos)
	Išjungimo režimu	0,32 W (iprastos)
Ivesties jungtis		HDMI 19 kontaktu (tik HDMI [vesties modelis) MHL (tik MHL [vesties modelis) DVI („Dual Link“) 24 kontaktu (tik dvigubos [vesties modelis) DP (tik DP [vesties modelis) Mini-DP (tik Mini-DP [vesties modelis)
Valzdo ivesties signalas		HDMI signalas (tik HDMI [vesties modelis) (pasirenkamas) MHL (tik MHL [vesties modelis) (pasirenkamas) Skaltmeninis signalas (tik dvigubos [vesties modelis) DP (tik DP [vesties modelis) (pasirenkamas) Mini-DP (tik Mini-DP [vesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso [vesties modelis) (pasirenkamas)
USB		USB 3.0 x 4
Didžiaustias ekrano dydis		Horizontalialiai: 708,4 mm Vertikaliai: 398,5 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatuura: 5-35°C Saugojimo temperatuura: -20-60°C Naudojimo drègmé: 10-85 %
Matmenys		737,9 (P) x 473,4 - 623,4 (A) x 266,5 (G) mm
Svoris (grynasis)		15,3 kg (grynasis)
Mechanizmu techninaii duomenys		Pakreipimas: nuo -5° iki +25° (tik aukšciausiame pakëlimo taške galima pakkreipti 25 laipsniu kampu) Pasuklimas: nuo -60° iki +60° Aukšćo regulavimas: nuo 0 iki 150 mm Alkabinamas kojos stovas: taip (varžtu atleidžiamas atkabinamas kojos stovas)
Išorinaii valdikliai	Jungikliai / myglukai	Maitinimo mygtukas „Menu/Enter" (Meniu/Ivestis) [vestis „PIP/Exit" (PIP/Iseiti) Garsumas „Mygtukas E „Empowering")
	Funkcjos	Kontrastas Ryškumas Fokusavimas (tik analoginés [vesties modelje) Laikrodis (tik analoginés [vesties modelje) Horizontalaiji padeti (tik analoginés [vesties modelje) Vertikaioji padeti (tik analoginés [vesties modelje) Ypatings gyškumas 6 asiü grynis 6 asiü alspalvis Gama Spalviné temperatuura sRGB PIP/PBP Acer eColor Management „Platusis režimas (Visas / Aspektas) ACM jungti / išjungti vesties signalo pasirinkimas DDC/CI jungti išjungti Ekrano informacija Atkurti Iseiti
Visi techninaii duomenys gali būti kečiami iš anksto nepranešus.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.

*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
