B326HKB - Монитор ACER - Бесплатное руководство пользователя

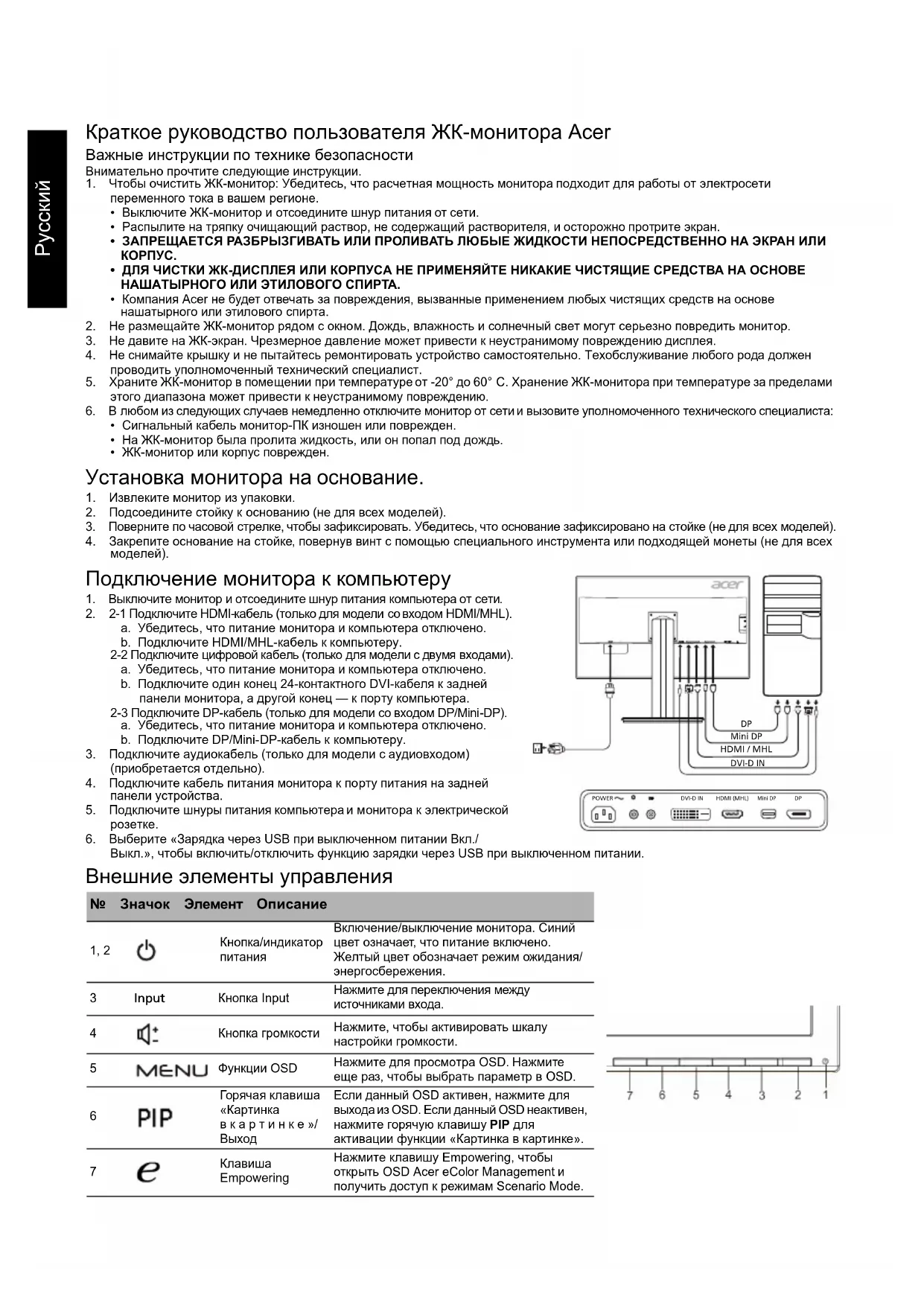

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B326HKB ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока ввашем регионе.

• Выключите ЖК-монитор иотсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом сокном. Дождь, влажность исолнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку ине пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению.

6. В любом из следующих случаев немедленно отключите монитор от сети ивызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден.

• На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден. Установка монитора на основание.

1. Извлеките монитор из упаковки.

2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт спомощью специального инструмента или подходящей монеты (не для всех

Подключение монитора ккомпьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите HDMI-кабель (только для модели со входом HDMI/MHL).

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите HDMI/MHL-кабель к компьютеру. 2-2 Подключите цифровой кабель (только для модели сдвумя входами). a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите один конец 24-контактного DVI-кабеля кзадней панели монитора, а другой конец — кпорту компьютера. 2-3 Подключите DP-кабель (только для модели со входом DP/Mini-DP). a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите DP/Mini-DP-кабель к компьютеру.

3. Подключите аудиокабель (только для модели с аудиовходом)

(приобретается отдельно).

4. Подключите кабель питания монитора кпорту питания на задней

5. Подключите шнуры питания компьютера имонитора кэлектрической

6. Выберите «Зарядка через USB при выключенном питании Вкл./

Выкл.», чтобы включить/отключить функцию зарядки через USB при выключенном питании. Внешние элементы управления № Значок Элемент Описание 1, 2 Кнопка/индикатор

Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/ энергосбережения. 3 Input Кнопка Input Нажмите для переключения между источниками входа. 4 Кнопка громкости Нажмите, чтобы активировать шкалу настройки громкости. 5 Функции OSD Нажмите для просмотра OSD. Нажмите еще раз, чтобы выбрать параметр в OSD.

Если данный OSD активен, нажмите для выхода из OSD. Если данный OSD неактивен, нажмите горячую клавишу PIP для активации функции «Картинка вкартинке».

Empowering Нажмите клавишу Empowering, чтобы открыть OSD Acer eColor Management и получить доступ к режимам Scenario Mode. POWERDVI-D INHDMI (MHL) DPMini DPMini DP DVI-D INHDMI / MHLPOWERDVI-D INHDMI (MHL) DPMini DPРусский Правила ипримечания по технике безопасности Примечание FCC Данное устройство было протестировано ипризнано соответствующим ограничениям для цифрового устройства класса B, в соответствии счастью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке вжилых помещениях. Данное устройство генерирует, использует иможет излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать вкаждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив ивыключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентировать или переместить приемную антенну. Увеличить расстояние между устройством иприемником. Подключите устройство к розетке вцепи, отличной от той, к которой подключен приемник. Обратитесь за помощью кдилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта. Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения кдругим вычислительным устройствам должны производиться спомощью экранированных кабелей в соответствии справилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры ит. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех вприеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе сдругими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство вспециальный пункт приема для утилизации электрического иэлектронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь вместный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство. Предупреждение относительно магнитного поля Некоторые электронные устройства, например, жесткие диски, USB-устройства, планшетные компьютеры, ноутбуки, мобильные телефоны, часы, наушники, динамики, кредитные карты, магнитные удостоверения личности ит. д., чувствительны кмагнитному полю имогут быть повреждены, либо навсегда или временно отключены, при воздействии на них слишком сильного магнитного поля. Не следует размещать электронные устройства на магнитной области основания монитора или рядом сней. MagnetРусский Спецификации Руководства идругие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer. *Годовое энергопотребление рассчитывается при использовании среднего энергопотребления втечение 4 часов вдень 365 дней вгоду.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 32”W (81 см) Шаг пикселя 0,1845 мм (Г) x 0,1845 мм (В)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (Г) 178° (В) (CR=10) Время отклика 5 мс (G до G) Тип панели In-Plane Switching Видео Аналоговый интерфейс R, G, B Частота по горизонтали DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz Частота по вертикали DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz Цвета отображения 1,07 млрд цветов Синхросигнал для воспроизведения изображений на растровом дисплее DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz Максимальное разрешение DVI: 3840 x 2160 при частоте 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 при частоте 60 Hz Plug & Play VESA DDCCI/DDC2B Класс энергопотребления C *Годовое энергопотребление 93 (kWh) (для модели с HDMI-входом) Потребляемая мощность Во включенном состоянии 44 W

В выключенном состоянии 0,32 W

Входной разъем HDMI 19-контактный (только модель с HDMI-входом) MHL (только модель с MHL-входом) DVI (Dual Link) 24-контактный (только модель сдвумя входами) DP (только модель со входом DP) Mini-DP (только модель со входом Mini-DP) Входной видеосигнал Сигнал HDMI (только модель с HDMI-входом) (приобретается отдельно) MHL (только модель с MHL-входом) (приобретается отдельно) Цифровой сигнал (только модель сдвумя входами) DP (только модель со входом DP) (приобретается отдельно) Mini-DP (только модель со входом Mini-DP) (приобретается отдельно) Динамики 2W x 2 (только модель саудиовходом) (приобретается отдельно) USB USB 3.0 x 4 Максимальный размер экрана По горизонтали: 708,4 мм По вертикали: 398,5 мм Источник питания 100-240 V, 50/60 Hz Внешние условия Рабочая температура: От 5° до 35°C Температура хранения: От -20° до 60°C Рабочая влажность: От 10% до 85% Габариты 737,9 (Ш) x 473,4 ~ 623,4 (В) x 266,5 (Г) мм Вес (нетто)15,3кг (нетто) Спецификации механизмов Угол наклона: От -5° до +25 ° (наклон 25 градусов возможен только всамой высокой точке подставки) Угол поворота: От -60° до +60° Регулировка по высоте: От 0 мм до 150 мм Съемная подставка: Да (съемная подставка свинтовым размыкателем) Внешние элементы

Переключатели/кнопки Кнопка питания Input

PIP/Выход Клавиша E (Empowering)

Фокусировка (только модель саналоговым входом) Частота (только модель саналоговым входом) Полож. по гориз. (тол ько модель саналоговым входом) Полож. по верт. (только модель саналоговым входом) Высокая резкость Насыщ. 6 цветов 6 цветов

Формат DP Зарядка через USB при выключенном питании

Вр. отобр. Меню Автонастройка (только модель саналоговым

Широкоэк.реж. (Полное/Aspect) ACM Вкл./Выкл. Выбор входного сигнала DDC/CI Вкл./Выкл. Информация о мониторе

• НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.

Фокус (само за модел саналогов вход) Часовник (само за модел саналогов вход) Хоризонтална позиция (само за модел саналогов вход) Вертикална позиция (само за модел саналогов вход) Супер острота Наситеност в 6 цвята 6 цвята

• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
