B326HKB - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	B326HKB
Velikost obrazovky	32 palců (81 cm)
Typ panelu	TFT-LCD IPS
Maximální rozlišení	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Typický jas	350 cd/m²
Dynamický kontrast	100 000 000:1 (ACM)
Horizontální/vertikální pozorovací úhel	178° / 178° (CR=10)
Doba odezvy (šedá-šedá)	5 ms
Konektory pro vstup videa	HDMI, MHL, DVI (duální linka), DP, Mini-DP (dle modelu)
Integrované reproduktory	2 x 2 W (volitelné)
USB porty	USB 3.0 x 4
Napájení	100-240 V, 50/60 Hz
Spotřeba elektrické energie (zapnuto)	44 W (typická)
Spotřeba elektrické energie (pohotovostní režim)	0,39 W (typická)
Třída energetické účinnosti	C
Rozměry (Š x V x H)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Čistá hmotnost	15,3 kg
Nastavení	Náklon -5° až +25°, otočení -60° až +60°, výška 0 až 150 mm, odnímatelný stojan
Údržba a čištění	Použijte měkký hadřík a bezrozpouštědlový roztok; nestříkejte tekutinu přímo na obrazovku. Vyhněte se čpavku nebo alkoholu.
Bezpečnostní pokyny	Nevystavujte dešti nebo vlhkosti; netlačte na obrazovku; neotvírejte kryt.

Často kladené otázky - B326HKB ACER

Jaký typ panelu má monitor Acer B326HKB?

Monitor používá panel IPS (In-Plane Switching) TFT-LCD barevný, který nabízí široké pozorovací úhly (178° horizontálně i vertikálně).

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 3840 x 2160 pixelů při 60 Hz přes HDMI, DP nebo Mini-DP a při 30 Hz přes DVI.

Jaké typy video připojení jsou k dispozici?

Připojení zahrnují HDMI, MHL, DVI (duální linka), DisplayPort a Mini-DisplayPort, v závislosti na modelu.

Má monitor integrované reproduktory?

Ano, má stereo reproduktory o výkonu 2 x 2 watty (volitelné dle modelu).

Jaká je spotřeba elektrické energie při provozu a v pohotovostním režimu?

Při provozu je typická spotřeba 44 W. V pohotovostním režimu je přibližně 0,39 W a při vypnutí 0,32 W.

Jak bezpečně vyčistit LCD obrazovku?

Vypněte a odpojte monitor. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík, poté jemně otřete obrazovku. Nikdy nepoužívejte přípravky na bázi čpavku nebo alkoholu a nestříkejte tekutinu přímo na obrazovku.

Jaké jsou možnosti ergonomického nastavení?

Monitor umožňuje náklon od -5° do +25°, otočení od -60° do +60° a nastavení výšky od 0 do 150 mm. Stojan je odnímatelný.

Jaké USB porty jsou k dispozici?

Monitor je vybaven 4 porty USB 3.0 pro připojení periferií.

Je monitor kompatibilní se standardem VESA?

Ano, podporuje standard VESA DDCCI/DDC2B pro Plug-and-Play a montáž na zeď (odnímatelný stojan).

Jaká je energetická třída monitoru?

Třída energetické účinnosti je C s odhadovanou roční spotřebou 93 kWh (pro model HDMI).

NÁVOD K OBSLUZE B326HKB ACER

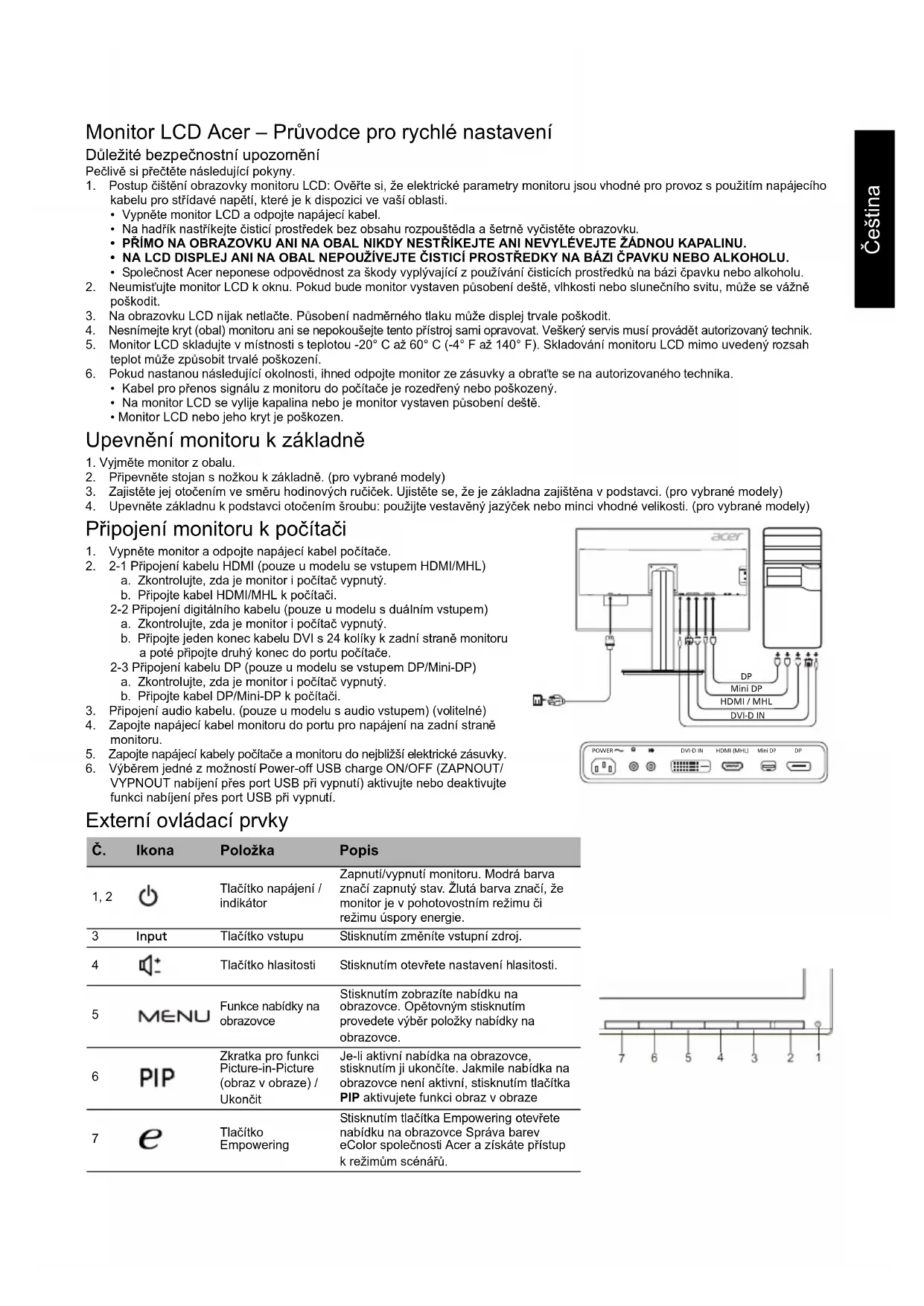

Monitor LCD Acer - Průvodce pro rychlé nastavení

Přečtěte si prosím následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan k nožce základny. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

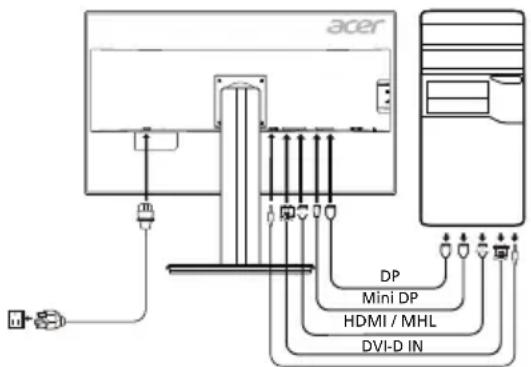

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu s výstupem HDMI/MHL) a. Zkontrolujte, zda je monitor i počítač vypnuty.

b. Připojte kabel HDMI/MHL k počítači.

2-2 Připojení digitálního kabelu (pouze u modelu s duálním vstupem)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP/Mini-DP)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP/Mini-DP k počítači.

1. Připojení audio kabelu (pouze u modelu s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1,2		Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Č režimu Úspory energia.
3	Input	Tlačitko vstupu	Stisknutím změnítě vystupné zdroj.
4	*	Tlačitko hlasitosti	Stisknutím otevřete nastavení hlasitosti.
5	MENU	Funkce nabídky na obrazovce	Stisknutím zobrazité nabídku na obrazovce. Opětovnám stisknutím provedete výběr položky nabídky na obrazovce.
6	PIP	Zkratka pro funkci Picture-in-Picture (obraz v obaze) / Ukončit	Je-li aktivnín nabídka na obrazovce, stisknutím ji ukončíte. Jakmile nabídka na obrazovce{něi aktivnín, stisknutím tlacítka PIP aktivujete funkci obraz v obaze
7	e	Tlačitko Empowering	Stisknutím tlacítka Empowering otevřete nabídku na obrazovce Správa barev eColor společnosti Acer a ziskáte pristup k režimům scenářů.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví lidí i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

Vyrovnání zprávy týkající se magnetů

Některá elektronická zařízení, například pevné disky, zařízení USB, tablety, notebooky, mobilní telefony, hodinky, sluchátka do uší, reproduktory, kreditní karty, magnetické identifikační karty a podobné, jsou citlivá na magnetická pole a mohou se trvale nebo dočasně poškodit, pokud jsou vystavena působení příliš silného magnetického pole. Elektronická zařízení se nesmí pokládat přímo na nebo blízko magnetické oblasti základny monitoru.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 32"W (81 cm)
	Rozlete pixelù	0,1845 mm (horizontal) × 0,1845 mm (vertical)
	Jas	350 cd/m² (typicky)
	Kontrast Max. 100 000	000:1 (ACM)
	Uhel slelováni	178° (horizontal) 178° (vertical) (CR=10)
	Doba odezy 5 ms (GTG)
	Typ panelu	Přepinámí v ploše (In-Plane Switching neboli IPS)
	Video R, G, B analogové rozhraní
	Horizontalí frevence DVI: 31–89 KHz, HDMI/DP/MiniDP: 31–135 KHz
	Vertikánlí frevence DV/HDMI: 23–76 Hz, DP/MiniDP: 29–76 Hz
Barva zobrazení Barvy 1,07B
Frekvence bodù DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximánlí Rozlügen		DVI: 3 840 x 2 160 prí 30 Hz, HDMI/DP/MiniDP: 3 840 x 2 160 prí 60 Hz
Funkce Plug & Play		VESA DDCCI/DDC2B
Třida energetické efektivity		C
*Ročni spotřeba energia		93 (kWh) (pro model se vstupem HDMI)
Spotřeba energia	Režim Zapnuto	44 W (typicky)
	Režim spänku	0,39 W (typicky)
	Režim Vypnuto	0,32 W (typicky)
Konektor vystupu		HDMI 19kolkový (pouze model se vystupem HDMI) MHL (pouze model se vystupem MHL) DVI (Dual Link) 24kolkový (pouze model s duálím vystupem) DP (pouze model se vystupem DP) Mini-DP (pouze model se vystupem Mini-DP)
Vystupné videosignál		Signál HDMI (pouze model se vystupem HDMI) (volitelné) MHL (pouze model se vystupem MHL) (volitelné) Digitalignál (pouze model s duálím vystupem) DP (pouze model se vystupem DP) (volitelné) Mini-DP (pouze model se vystupem Mini-DP)
Reproduktory		2 W x 2 (pouze model s audio vystupem) (volitelné)
USB		USB 3.0 x 4
Maximánlí velikost obrazovky		Horizontálne: 708,4 mm Vertikánlne: 398,5 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmíky okolního prostřédí		Provozni teplofa: 5 °C až 35 °CSkladovaci teplofa -20 °C až 60 °CProvozni vlhkest: 10 % až 85 %
Rozměry		737,9 (S) x 473,4 ~ 623,4 (V) x 266,5 (H) mm
Hmotnost (čistá)		15,3 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +25° (pro uhel zdvinu lze dosaúnout záklonu 25 stipné pouze v nejvyšílm bodě)Otáčeni: -60° až +60°Nastavení vžyský: 0 mm až 150 mmOdnímatelný stojan: Ano (odnímatelný stojan s nozkou a uvolněím pomoci šroubu)
Externí ovládací prvky	Spínače a tlačíka	Tlačíko napájeníVstrupHlasitostTlačíko Empowering (E)
	Funkce	KontrastJasZaostřeni (jen pro model s analogovým vystupem)Hodiny (jen pro model s analogovým vystupem)Horizontalí pozice (jen pro model s analogovým vystupem)Vidraj (jen pro model s analogovým vystupem)Super ostrost6osá sylost6osy odstlinGammaTeplota barevssRGBPIP/PBPAcer eColor ManagementAkončit
Jakékoli technické udaje zařizení mohou bytzměněny bez prechodchozihu upozerněni.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Při čištění obrazovky LCD monitoru: Ujistěte se, že jmenovité elektrické hodnoty vašeho monitoru jsou vhodné pro provoz při napájení střídavým proudem dostupném ve vaší lokalitě.

Vypněte LCD monitor a vytáhněte napájecí kabel ze zásuvky. - Nastříkejte na hadřík čisticí roztok neobsahující rozpouštědla a jemně obrazovku vyčistěte. - NIKDY NESTŘÍKEJTE ŽÁDNOU TEKUTINU PŘÍMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVEJTE NA LCD OBRAZOVKU ANI NA KRYT ŽÁDNÉ ČISTICÍ PROSTŘEDKY S OBSAHEM AMONIAKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za poškození v důsledku použití čisticích prostředků s obsahem amoniaku nebo alkoholu.

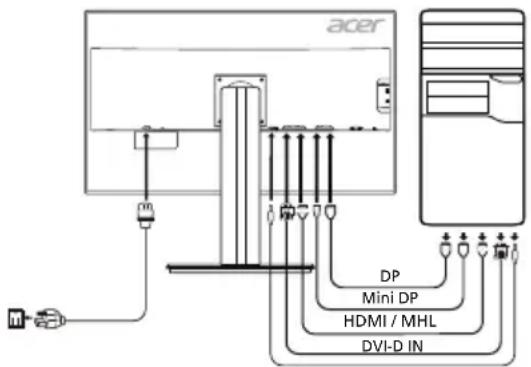

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (jen model se vstupem HDMI/MHL) a. Zajistěte, aby byl monitor i počítač VYPNUTÝ.

b. Připojte kabel HDMI/MHL k počítači.

2-3 Připojení kabelu s konektorem DP (pouze model se vstupem DP/Mini-DP)

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP/Mini-DP k počítači.

1. Připojte audio kabel. (pouze model se vstupem Audio) (volitelné)
2. Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
4. Pro zapnutí/vypnutí funkce nabíjení přes USB vyberte Power-off USB charge ON/OFF.

Externí ovladače

Č.	Ikona	Položka	Popis
1,2		Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/ režim šetrenia energiou.
3	Input	Tlačidlo vstupu	Stlačením tlacidla možete prepína zdroje vstupu.
4	+	T	Stlačením tlacidla aktivujete systém na ovládanie hlasitosti. a
5	Funkcie OSENU		Stlačením zobrazité ponuku OSD. Opátovnám stlačením zadáte výber v ponuke OSD.
6	PIP	Kláves rychlej vol'by „obraz v obraze“ / Ukončit	Ak je ponuka OSD aktivna, stlačením tohto tlacidla ju ukončite. Ked'ne je ponuka OSD aktivna, stlače kláves rychlej vol'by PIP na aktiváciu funkcie „obraz v obraze".
7	e	Kláves Empowering	Stlačte kláves Empowering na otvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.

Předpisy a bezpečnostní upozornění

Upozornění FCC
